专利名称：一种智能计数器
申请(专利)号： CN202021897644.2
专利权人：陶飞
项目简介：本实用新型公开了一种智能计数器，包括外壳、晌礼按键和归零调节按键，外壳的顶部表面设有晌礼按键，晌礼按键镶嵌于外壳的顶部表面，晌礼按键的一侧设有晡礼按键，晡礼按键的一侧设有昏礼按键，昏礼按键的一侧设有宵礼按键，晌礼按键的一侧设有晨礼按键，外壳的一侧设有充电接口，充电接口镶嵌于外壳的一侧内部，充电接口的一侧设有充电指示灯，充电指示灯的一侧设有开关机按键，开关机按键镶嵌于开关机按键的一侧，充电接口、充电指示灯和开关机按键并排设置于外壳的一侧。本实用新型解决了目前几乎没有适用于祈祷者的计数器，且大多工厂用计数器的体积相对较大，操作较为繁琐，准确率不高的问题。

能计数器
技术领域

本实用新型涉及一种计数器技术领域，具体为一种智能计数器。

背景技术

智能计数器，是利用数字电路技术数出给定时间内所通过的脉冲数并显示计数结果的数字化仪器。智能计数器是其他数字化仪器的基础。

目前现有的智能计数器的使用领域一般多用于工业生产计数，长度、平均值和次数的测量，几乎没有用于记录祈祷的计数器，且大多工厂计数器的体积相对较大，不便携带，操作较为繁琐，准确率不高。因此我们对此做出改进，提出一种智能计数器。

实用新型内容

为解决现有技术存在的缺陷，本实用新型提供一种智能计数器。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型一种智能计数器，包括外壳、晌礼按键和归零调节按键，所述外壳的顶部表面设有晌礼按键，所述晌礼按键镶嵌于外壳的顶部表面，所述晌礼按键的一侧设有晡礼按键，所述晡礼按键的一侧设有昏礼按键，所述昏礼按键的一侧设有宵礼按键，所述晌礼按键的一侧设有晨礼按键，所述外壳的一侧设有充电接口，所述充电接口镶嵌于外壳的一侧内部，所述充电接口的一侧设有充电指示灯，所述充电指示灯的一侧设有开关机按键，所述开关机按键镶嵌于开关机按键的一侧，所述充电接口、充电指示灯和开关机按键并排设置于外壳的一侧。

作为本实用新型的一种优选技术方案，所述外壳的表面中部设有鞠躬次数显示，所述鞠躬次数显示镶嵌于外壳的表面中部。

作为本实用新型的一种优选技术方案，所述鞠躬次数显示的一侧设有叩头次数显示，所述叩头次数显示镶嵌于外壳的表面中部。

作为本实用新型的一种优选技术方案，所述所述鞠躬次数显示的另一侧设有动作感应器，所述动作感应器镶嵌于外壳的表面。

作为本实用新型的一种优选技术方案，所述动作感应器的一侧设有摄像头，所述摄像头镶嵌于外壳的表面并于外壳的表面固定连接。

作为本实用新型的一种优选技术方案，所述外壳的一端开设有挂绳孔，所述挂绳孔穿透外壳的一端两侧。

作为本实用新型的一种优选技术方案，所述挂绳孔的一侧设有念经计数显示屏，所述念经计数显示屏镶嵌于外壳的表面。

作为本实用新型的一种优选技术方案，所述念经计数显示屏的一侧设有念经计数按键，所述念经计数显示屏的一侧还设有归零调节按键。

本实用新型的有益效果是：该种智能计数器，通过设有的外壳，限定该计数器的体积大小，使其整体的体积小巧便携，方便携带，通过设有的挂绳孔，能够将其挂在胸口，防止丢失，同时也能时刻记录祈祷数据，适用于每一位虔诚祈祷的人，通过设有的鞠躬次数显示和叩头次数显示，更够准确的记录祈祷者每一次的鞠躬和叩头，体现祈祷者的虔诚祈祷，通过设有的动作感应器和摄像头，能够有效的对祈祷者的动作进行记录分析，精准的记录祈祷者的祈祷动作，在通过设有的显示器显示出来，通过设有的念经计数显示屏，实现对祈祷者念经次数的记录，通过设有的晨礼按键、晌礼按键、晡礼按键、昏礼按键和宵礼按键，对祈祷者的每天不同时间的祈祷进行记录，使的祈祷者的祈祷更加虔诚。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

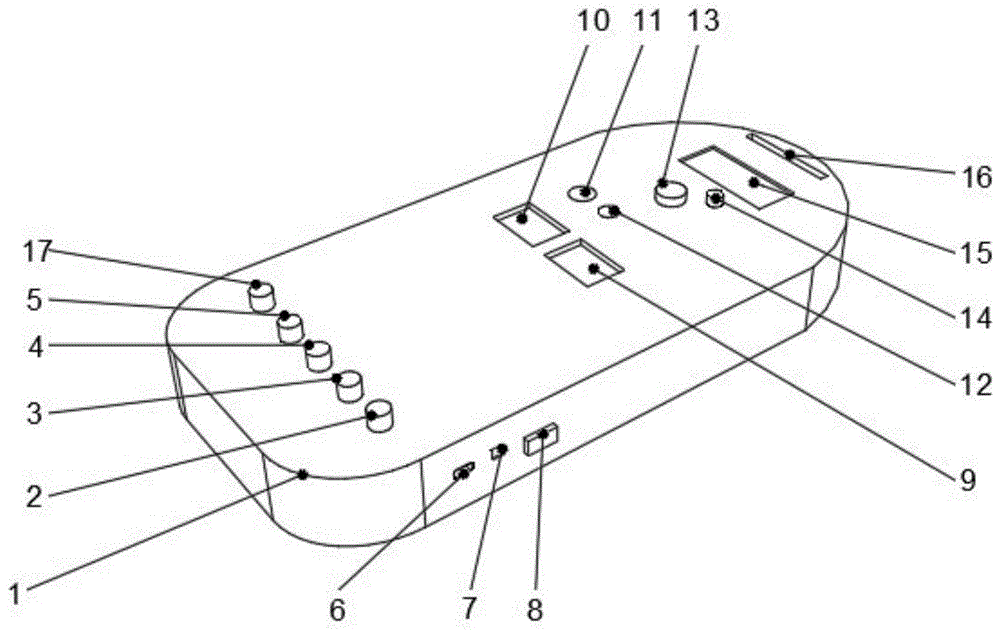

图1是本实用新型一种智能计数器的结构示意图；

图2是本实用新型一种智能计数器的俯视结构示意图；

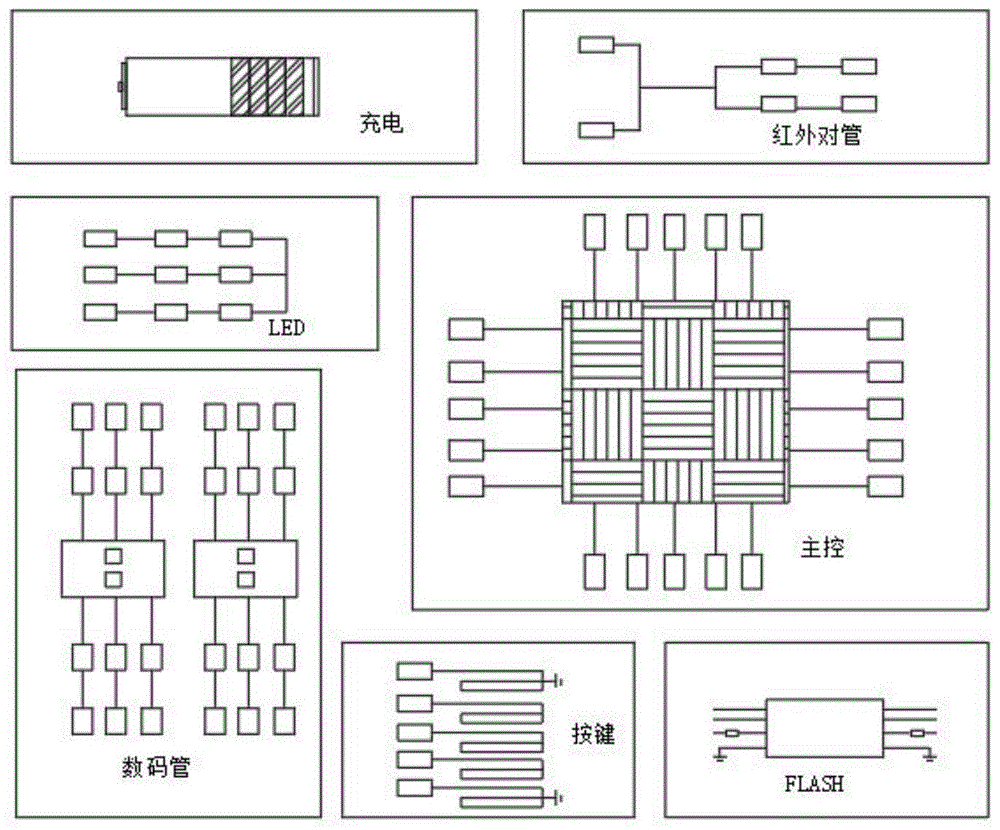

图3是本实用新型一种智能计数器的功能系统结构示意图。

图中：1、外壳；2、宵礼按键；3、昏礼按键；4、晡礼按键；5、晌礼按键；6、充电接口；7、充电指示灯；8、开关机按键；9、叩头次数显示；10、鞠躬次数显示；11、动作感应器；12、摄像头；13、念经计数按键；14、归零调节按键；15、念经计数显示屏；16、挂绳孔；17、晨礼按键。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：如图1、图2和图3所示，本实用新型一种智能计数器，包括外壳1、晌礼按键5和归零调节按键14，外壳1的顶部表面设有晌礼按键5，晌礼按键5镶嵌于外壳1的顶部表面，晌礼按键5的一侧设有晡礼按键4，晡礼按键4的一侧设有昏礼按键3，昏礼按键3的一侧设有宵礼按键2，晌礼按键5的一侧设有晨礼按键17，外壳1的一侧设有充电接口6，充电接口6镶嵌于外壳1的一侧内部，充电接口6的一侧设有充电指示灯7，充电指示灯7的一侧设有开关机按键8，开关机按键8镶嵌于开关机按键8的一侧，充电接口6、充电指示灯7和开关机按键8并排设置于外壳1的一侧，解决了目前几乎没有适用于祈祷者的计数器的问题。

其中，外壳1的表面中部设有鞠躬次数显示10，鞠躬次数显示10镶嵌于外壳1的表面中部，通过设有的鞠躬次数显示10，实现对祈祷者的鞠躬次数进行记录。

其中，鞠躬次数显示10的一侧设有叩头次数显示9，叩头次数显示9镶嵌于外壳1的表面中部，通过设有的叩头次数显示9，实现对祈祷者的叩头次数进行记录。

其中，鞠躬次数显示10的另一侧设有动作感应器11，动作感应器11镶嵌于外壳1的表面，通过设有的动作感应器11，实现对祈祷者的祈祷动作进行记录分析。

其中，动作感应器11的一侧设有摄像头12，摄像头12镶嵌于外壳1的表面并于外壳1的表面固定连接，通过设有的摄像头12，实现对祈祷者的祈祷动作记录。

其中，外壳1的一端开设有挂绳孔16，挂绳孔16穿透外壳1的一端两侧，通过设有的挂绳孔16，体现计数器的便于携带的特性。

其中，挂绳孔16的一侧设有念经计数显示屏15，念经计数显示屏15镶嵌于外壳1的表面，通过设有的念经计数显示屏15，实现对祈祷者念经次数的记录。

其中，念经计数显示屏15的一侧设有念经计数按键13，念经计数显示屏15的一侧还设有归零调节按键14，通过设有的归零调节按键14，实现对所有数据记录后的清除功能。

工作时，在祈祷者要进行祈祷时，根据不同的时间端，按下对应的晨礼按键17、晌礼按键5、晡礼按键4、昏礼按键3和宵礼按键2中其中一个，对祈祷者的每天不同时间的祈祷进行记录，使的祈祷者的祈祷更加虔诚，在按下按键后将其放在祈祷者的前方，通过设有的动作感应器11和摄像头12，能够有效的对祈祷者的动作进行记录分析，通过内部设有的动作识别处理器进行识别，精准的记录祈祷者的祈祷动作，通过设有的鞠躬次数显示10和叩头次数显示9，更够准确的记录祈祷者每一次的鞠躬和叩头，体现祈祷者的虔诚祈祷，再由显示器显示出次数，在不使用时，通过设有的开关机按键8，可以将其关机，保存电量，在电量不足时，设有的充电指示灯7会显示红灯，这时候通过设有的设有的充电接口6对其充电，当电量充满时，充电指示灯7会显示绿灯，然后通过开关机按键8将其开机继续使用。

最后应说明的是：在本实用新型的描述中，需要说明的是，术语“竖直”、“上”、“下”、“水平”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
