专利权人:秦华
专利名称:一种药学实验提样器
专利号:202020729492.9
项目简介:技术领域:本实用新型涉及药学实验设备领域,尤其涉及一种药学实验提样器。
背景技术:在药学医疗领域中,为了了解药品的药物性能或者进行研制药品,以及在一些医疗检测时,需要使用提样器对药品进行取样,这些取样往往都是定量的,为了防止取样存在偶然性,长提样时都是同时提取多个样本,这样既减少了实验的误差,也提高了提取效率。
但是,现有的提样器很多都是采用一体式的,清洗时无法对内部进行彻底的清洗,会有残留,对实验造成很大的影响,还有有时实验人员操作失误,不小心碰到气囊会将取样好的药品给挤出取样管。
简要说明书:
本实用新型公开了一种药学实验提样器,包括横筒,所述横筒的下表面固定连接有接头,所述接头的底部设置有取样管,所述横筒的左右两侧壁均固定连接有保护套,所述横筒的上表面固定连接有竖筒,所述竖筒的顶部活动连接有固定器,所述竖筒的内部且靠近左侧活动连接有按压块,所述按压块的右侧设置有气囊,所述按压块与气囊之间设置有橡胶垫。本实用新型,采用三个取样管可以同时进行定量的取样,减少了实验的误差,保护套保护提样器让提样器的寿命提高,清洗时将取样管从橡胶管上拔下就可清洗,清洗十分方便,气密性好,能减少因为操作失误造成的药品被挤出取样管,对气囊的保护较好,让气囊的寿命能提高。
技术领域
本实用新型涉及药学实验设备领域,尤其涉及一种药学实验提样器。
背景技术
在药学医疗领域中,为了了解药品的药物性能或者进行研制药品,以及在一些医疗检测时,需要使用提样器对药品进行取样,这些取样往往都是定量的,为了防止取样存在偶然性,长提样时都是同时提取多个样本,这样既减少了实验的误差,也提高了提取效率。
但是,现有的提样器很多都是采用一体式的,清洗时无法对内部进行彻底的清洗,会有残留,对实验造成很大的影响,还有有时实验人员操作失误,不小心碰到气囊会将取样好的药品给挤出取样管。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点,而提出的一种药学实验提样器。

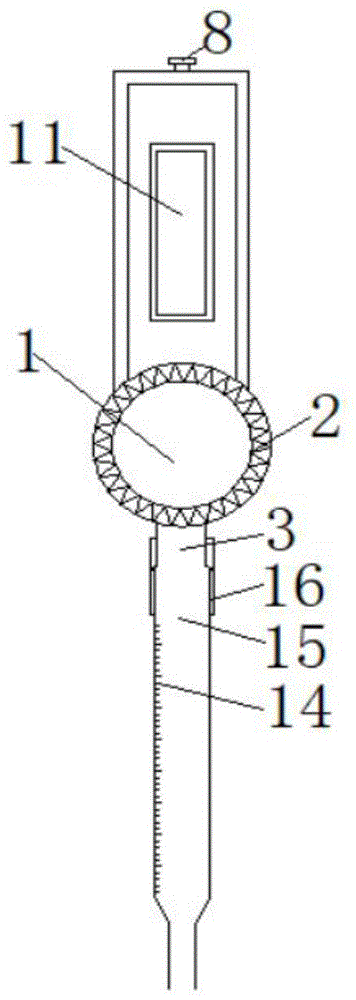

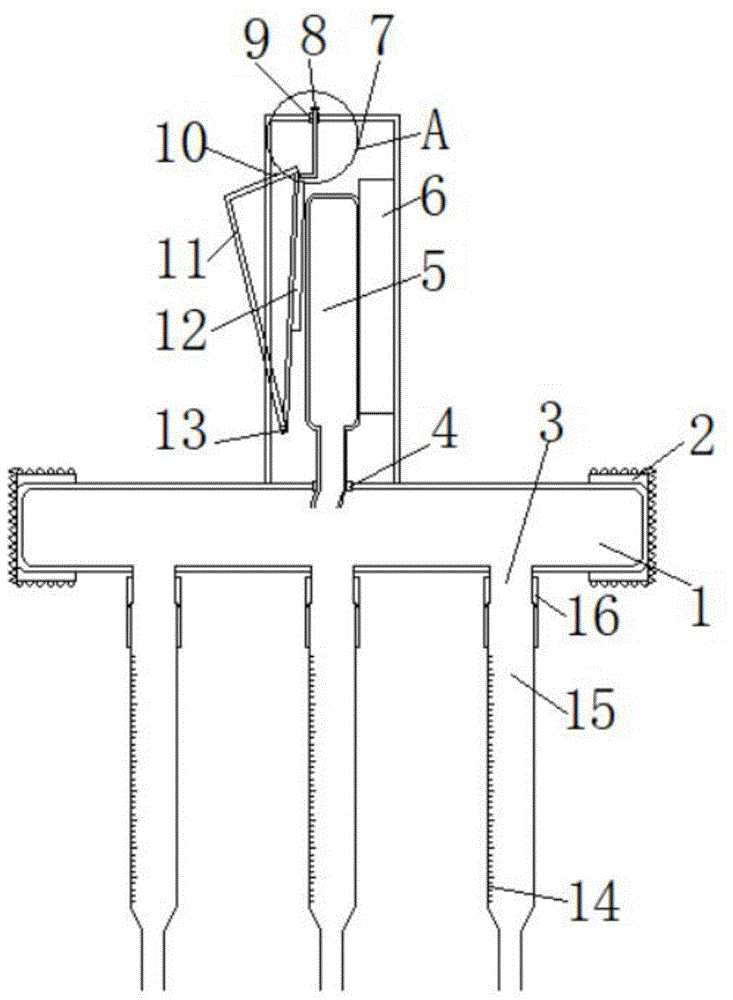

为了实现上述目的,本实用新型采用了如下技术方案:一种药学实验提样器,包括横筒,所述横筒的下表面固定连接有接头,所述接头的底部设置有取样管,所述横筒的左右两侧壁均固定连接有保护套,所述横筒的上表面固定连接有竖筒,所述竖筒的顶部活动连接有固定器,所述竖筒的内部且靠近左侧活动连接有按压块,所述按压块的右侧设置有气囊,所述按压块与气囊之间设置有橡胶垫,所述气囊的右侧设置有支撑块。
作为上述技术方案的进一步描述:
所述按压块的上表面固定连接有限位块。
作为上述技术方案的进一步描述:
所述接头与取样管之间通过橡胶管活动连接。
作为上述技术方案的进一步描述:
所述取样管的数量为三个,且取样管的表面均设置有刻度线。
作为上述技术方案的进一步描述:
所述气囊与横筒相连通,所述气囊与横筒连接的地方固定连接有密封圈。
作为上述技术方案的进一步描述:

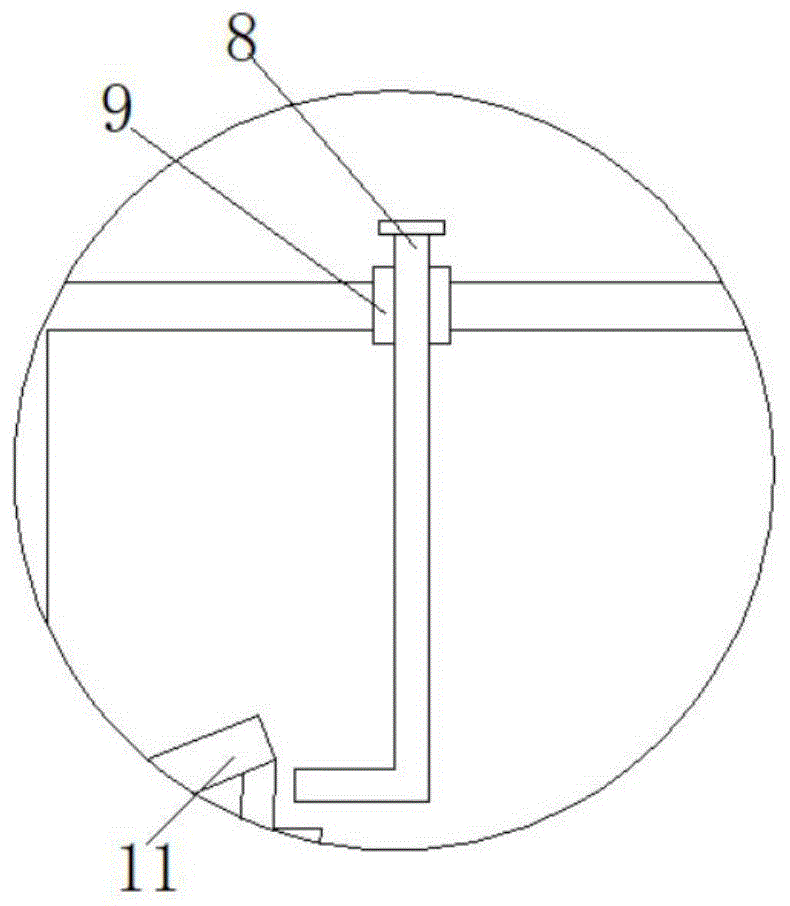

所述固定器与竖筒之间固定连接有滑槽,所述固定器可以沿着滑槽进行上下移动。
作为上述技术方案的进一步描述:
所述按压块的底部活动连接有销钉,所述销钉固定连接在竖筒的内部。
本实用新型具有如下有益效果:
1、与现有技术相比,该一种药学实验提样器,采用三个取样管可以同时进行定量的取样,减少了实验的误差,保护套保护提样器让提样器的寿命提高,清洗时将取样管从橡胶管上拔下就可清洗,清洗十分方便,气密性好。
2、与现有技术相比,该一种药学实验提样器,装有固定器固定按压块,减少因为操作失误造成的药品被挤出取样管,影响实验,在气囊的左右两边安装有保护装置减轻按压块按压加速气囊的磨损,让气囊寿命能够更久。
