专利权人：武克学
专利名称：复位式四合扣按杆式四合扣、活塞式四合扣、弹片式四合扣、旋钮式四合扣、推拉式四合扣、掀杆式四合扣
专利号：201721102085.X、201721102178.2、201721102241.2、201721102180.X、201721102179.7、201721102242.7、201721102177.8
项目简介：
本专利为一种复位式四合扣，涉及一种钮扣领域。解决目前四合扣在脱扣时需要用力拉开以致衣服变形甚至损伤等问题。该四合扣包括母扣及公扣，母扣中部设置有复位式按钮，脱扣时只需用手指头按下复位式按钮即可将公扣的扣脚从母扣的扣槽边上两根平行的S型弹簧内分离开，不仅操作者方便省力，而且有效地消除了因两手分别用力拉开公扣及母扣两侧的布料导致对四合扣周边布料的变形及损伤，也避免了因多次采用拉公扣及母扣两侧衣料的方式脱扣而使得四合扣与布料容易分离的现象发生。

复位式四合扣

技术领域

本实用新型涉及一种纽扣领域，特别是涉及一种复位式四合扣。

背景技术

四合扣是钮扣的一种，用途广泛，各类服装均可使用，具有固定及装饰作用。在现有技术中的四合扣一般是以母扣与公扣配合使用，通常四合扣从上至下分为扣面、弹弓槽、扣珠及扣脚四个部件，其中扣面和弹弓槽组合构成母扣组件，母扣的弹弓槽中间设有扣槽，扣槽边上设有两根平行的S型弹簧；扣珠和扣脚组合构成公扣组件，公扣中间突出有一扣脚，该扣脚按入母扣的扣槽中被S型弹簧夹紧，即通过在公扣上设置的扣脚与在母扣上设置的S型弹簧形成过盈配合。此种过盈配合方式虽然能保证母扣与公扣间紧密配合，但是人们在脱扣子时，往往需要使用较大的力即双手分别拉动母扣和公扣两侧的布料才能使公扣与母扣分离，然而现有的四合扣与布料的固定方式是通过扣面与弹弓槽套接以及扣珠与扣脚套接而夹紧布料来实现的，所以用力脱扣时不仅容易将布料与公扣或母扣分离，而且多次脱扣也容易损伤布料以致布料变形，尤其是质量优良的布料变形后则严重影响衣服的整体美感。因此，如何保证人们在使用四合扣时能够方便、省力地完成脱扣工序，以及保证公扣及母扣与布料稳定连接的前提下同时保证脱扣时对布料无损伤是人们需要解决的难题。

实用新型内容

本实用新型的目的是为了克服现有技术中的不足，提供一种结构简单、安装容易、使用方便省力且脱扣时保证布料不变形的复位式四合扣。

为实现上述目的，本实用新型提供一种复位式四合扣，所述四合扣包括母扣及公扣，所述母扣包括扣面及弹弓槽，所述扣面包括面板及与面板垂直固定且中空的连接腿，所述公扣包括扣珠及扣脚，所述母扣的中部设置有复位式按钮，面板外端面的中部设置有与连接腿连通的圆筒型凹槽，圆筒型凹槽的直径大于连接腿的直径，面板上的圆筒型凹槽两侧对称各设置有一个固定棘爪孔；所述复位式按钮设置有悬架、固定棘爪、弹簧及顶针，所述弹簧套接在顶针上端且位于圆筒型凹槽内，所述顶针的上端与悬架下端中部垂直固定，顶针的长度大于连接腿的长度，悬架的两端各设置一个固定棘爪；所述复位式按钮通过复位式按钮上的两个固定棘爪对应地穿过扣面上的两个固定棘爪孔而与扣面固定连接。

所述悬架呈长条型或圆板型，呈长条型的悬架长度或呈圆板型的悬架直径均小于扣面的直径。

所述弹簧回位的距离大于公扣的扣脚伸入弹弓槽内的长度。

本实用新型有益效果是：本实用新型的复位式四合扣结构简单，安装容易；脱扣时只需用手指头按下复位式按钮即可将公扣的扣脚从母扣的扣槽边上两根平行的S型弹簧内分离开，不仅操作者方便省力，而且有效地消除了因两手分别用力拉开公扣及母扣两侧的布料导致对四合扣周边布料的变形及损伤，也避免了因多次采用拉公扣及母扣两侧衣料的方式脱扣而使得四合扣与布料容易分离的现象发生。

下面结合附图对本实用新型的复位式四合扣作进一步说明。

附图说明

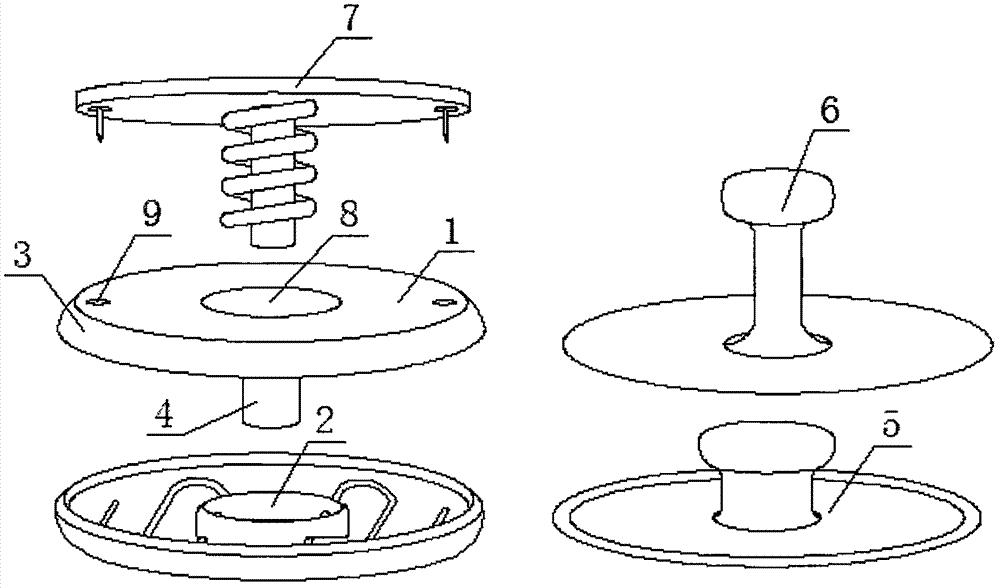

图1是本实用新型的四合扣拆分图；

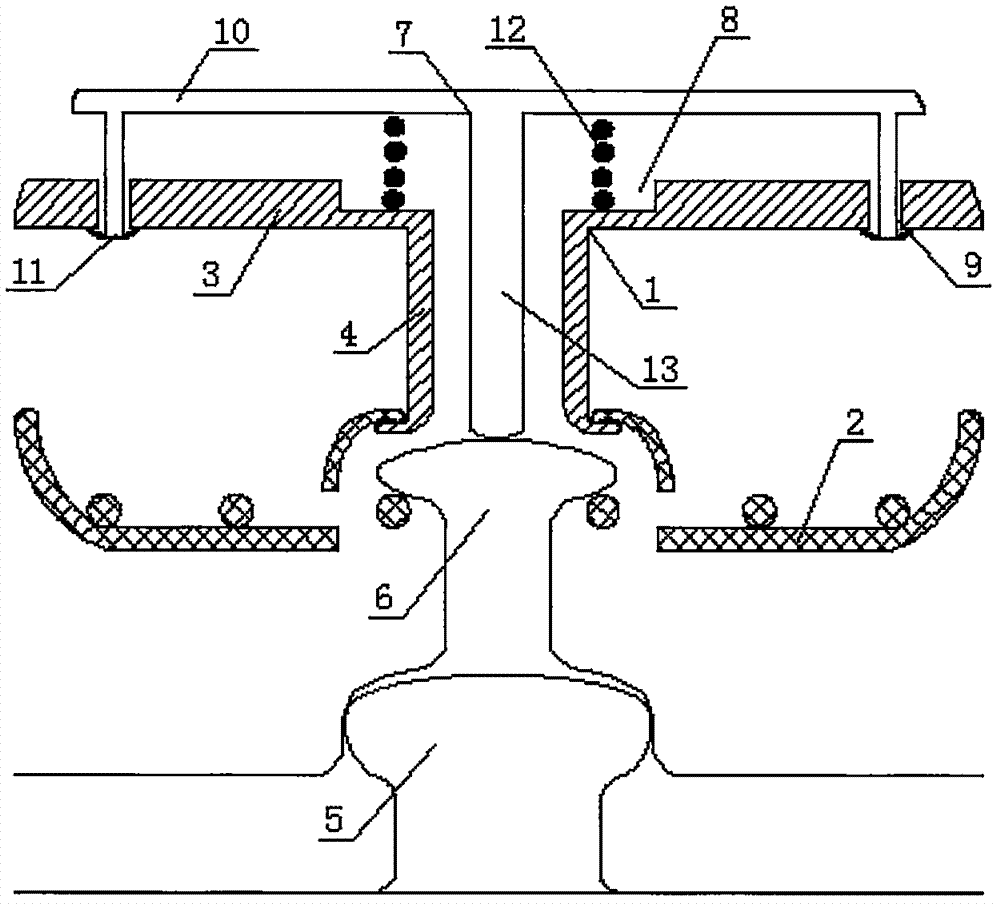

图2是本实用新型复位式按钮在四合扣中使用状态时的剖示图；

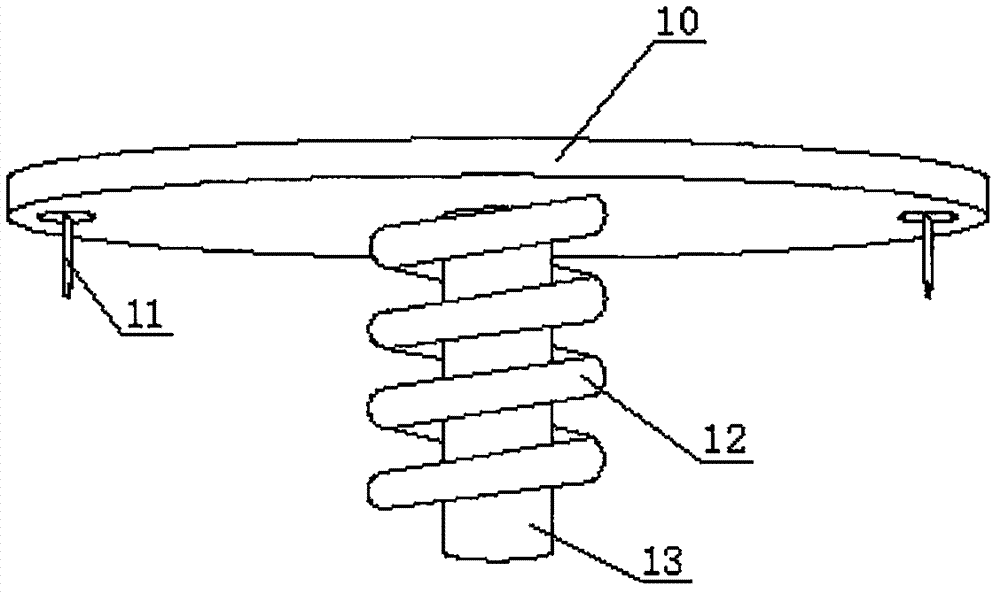

图3是本实用新型四合扣的复位式按钮立体结构示意图。

图中：1、扣面，2、弹弓槽，3、面板，4、连接腿，5、扣珠，6、扣脚，7、复位式按钮，8、圆筒型凹槽，9、固定棘爪孔，10、悬架，11、固定棘爪，12、弹簧，13、顶针。

具体实施方式

如图1所示，本实施例的复位式四合扣包括母扣及公扣，所述母扣包括扣面1及弹弓槽2，扣面1包括面板3及与面板3垂直固定且中空的连接腿4，公扣包括扣珠5及扣脚6。如图2及图3所示，母扣的中部设置有复位式按钮7，面板1外端面的中部设置有与连接腿4连通的圆筒型凹槽8，圆筒型凹槽8的直径大于连接腿4的直径，面板3上的圆筒型凹槽8两侧对称各设置有一个固定棘爪孔9。复位式按钮7设置有悬架10、固定棘爪11、弹簧12及顶针13，弹簧12套接在顶针13上端且位于圆筒型凹槽8内，弹簧12回位的距离大于公扣的扣脚6伸入弹弓槽2内的长度。顶针13的上端与悬架10下端中部垂直固定，顶针13的长度大于连接腿4的长度，悬架10的两端各设置一个固定棘爪11，悬架10呈长条型或圆板型，呈长条型的悬架10长度或呈圆板型的悬架10直径均小于扣面1的直径。复位式按钮7通过复位式按钮7上的两个固定棘爪11对应地穿过扣面1上的两个固定棘爪孔9而与扣面1固定连接。

在衣服及包等需要安装四合扣的位置将母扣固定好之前，先将复位式按钮7上的弹簧12套接到顶针13的上部后，再将顶针13的下端沿着圆筒型凹槽8及连接腿4插入，同时将悬架10上的两个固定棘爪11分别插入到扣面1上的圆筒型凹槽8两侧的固定棘爪孔9内并弯曲后即可实现复位式按钮7与扣面1的固定。故复位式按钮7通过固定棘爪11与扣面1固定成整体，因此需要脱扣时用手指按下复位式按钮7的悬架10则会使得与悬架10下方垂直固定的顶针13下端压向公扣的扣脚6并将公扣的扣脚6从母扣的弹弓槽2内退出，从而实现轻松脱扣的效果，有效地避免了用力脱扣而导致布料变形及损伤的问题。
