名称：粮食烘干塔智能节能控制系统

专利号：201510163269.6

专利人：张立志

技术领域

本发明涉及粮食烘干塔智能节能控制领域。

背景技术

目前，粮食烘干塔存在以下问题：

1、烘干塔提供热源的热风炉不能保证在经济燃烧状态下运行，导致燃料及电能浪 费的问题。

2、换热器的温度得不到合理的控制，产生安全隐患及换热器使用寿命无法保障的 问题。

3、各烘干段无法实现梯温度送风问题。

4、储粮段粮位得不到合理的控制，使用摄象头视频观察或限位开关控制，经常出 现粮少冒风，粮多冒粮的问题。

5、各烘干段粮食的温度、湿度得不到即时合理的控制与显示，在干粮出机口人工 检测到的干粮结果严重滞后，存在着烘干质量无法保证，凭经验烘粮，浪费了大量的 热能及电能的问题。

6、冷风段粮温无显示与控制，没有结合冷风段的粮温实际情况进行合理的控制， 产生了电能与粮食损失的问题。

7、烘干后的干粮含水率得不到及时的显示与控制，干粮含水率波动范围大，每年 造成很大仓储粮损失的问题。

8、烘干纪录由人来编写，人为因素大，无法保证其准确性的问题。

发明内容

本发明是为了解决现有的粮食烘干塔存在的上述问题，从而提供一种粮食烘干塔 智能节能控制系统。

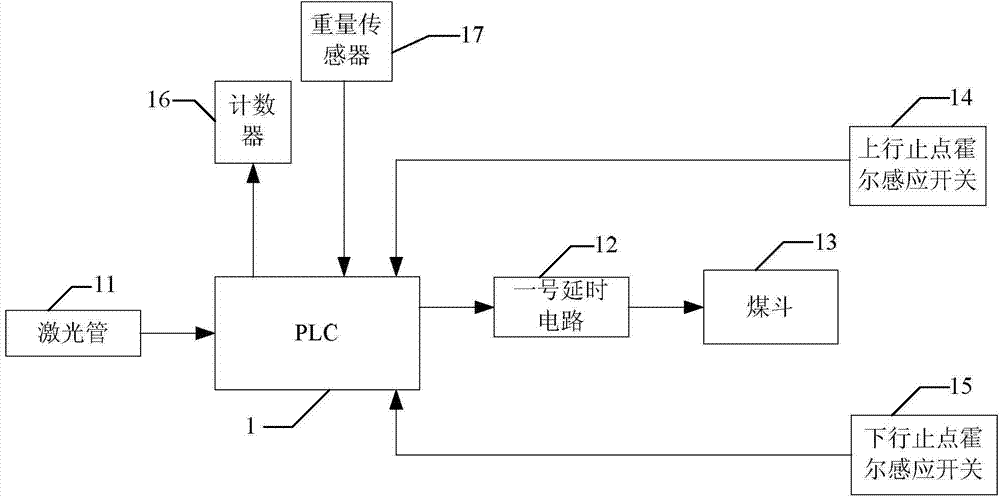

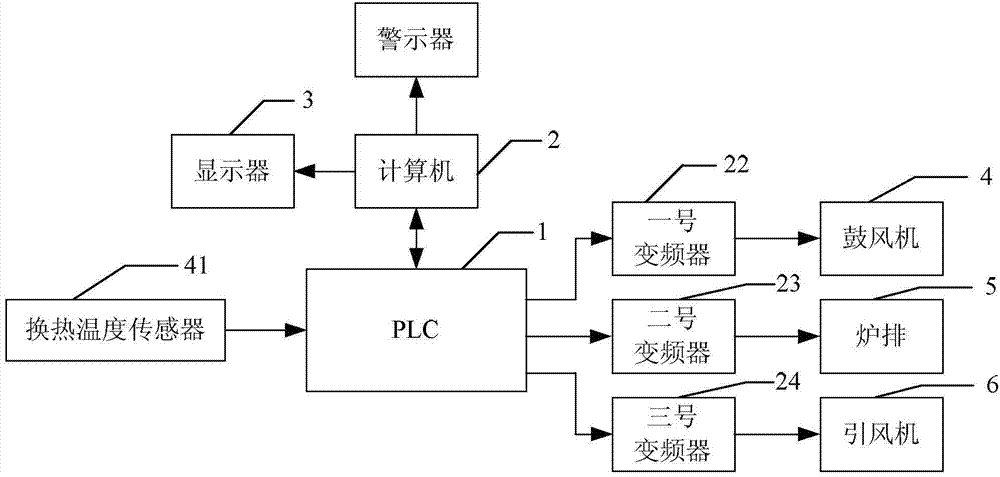

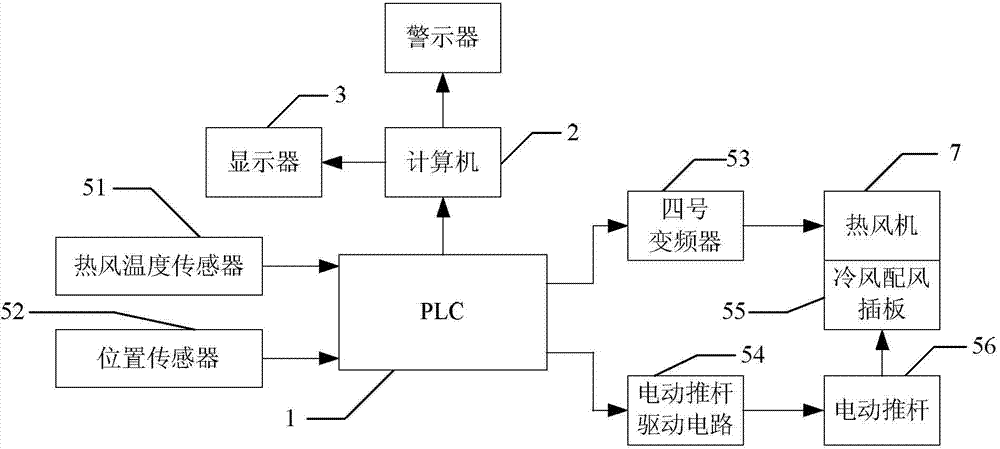

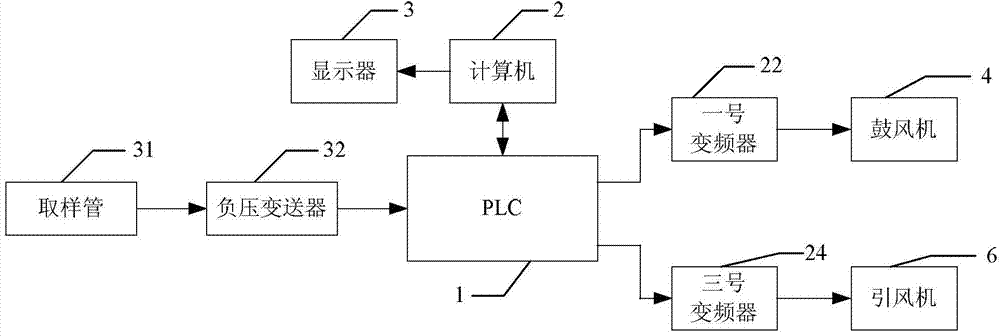

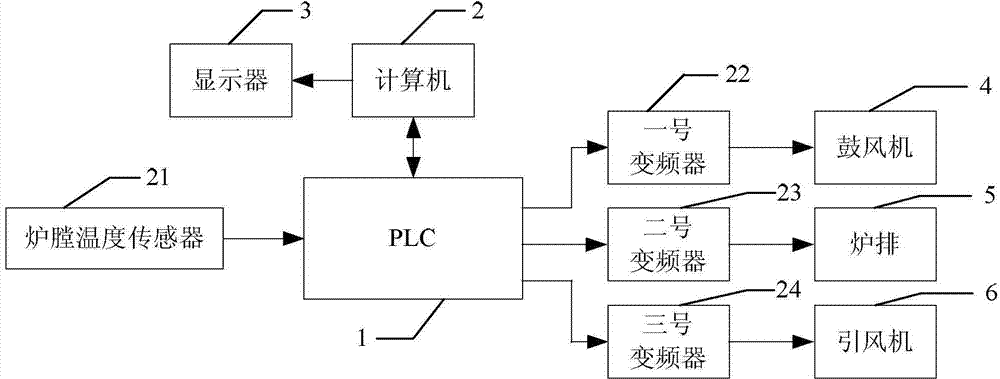

粮食烘干塔智能节能控制系统，它包括热风炉上煤斗控制单元、热风炉炉膛温度 检测控制单元、炉膛负压值检测与控制单元、换热器前端与后端温度检测控制单元、 各热风机梯度送风温度检测与控制单元、储粮段粮位控制单元、各烘干段粮食温度及 水分检测与控制单元、各烘干段排汽口乏汽温、湿度与排汽风速的检测与控制单元、 冷却段粮食温度检测与控制单元、烘干塔排粮部分粮食水分检测与控制单元、PLC1、 计算机2、显示器3、警示器和巡检仪8；
