名称;一种具有螺旋叶片的发电机

专利号：202020855190.6

专利人：叶勇;

技术领域

本实用新型涉及发电机的技术领域，具体来说，是指一种具有螺旋叶片的发电机。

背景技术

发电机是指将其他形式的能源转换成电能的机械设备，它由水轮机、汽轮机、柴油机或其他动力机械驱动，将水流，气流，燃料燃烧或原子核裂变产生的能量转化为机械能传给发电机，再由发电机转换为电能。

发电机在工农业生产、国防、科技及日常生活中有广泛的用途。发电机的形式很多，但其工作原理都基于电磁感应定律和电磁力定律。因此，其构造的一般原则是：用适当的导磁和导电材料构成互相进行电磁感应的磁路和电路，以产生电磁功率，达到能量转换的目的。

发电机通常由定子、转子、端盖及轴承等部件构成。定子由定子铁芯、线包绕组、机座以及固定这些部分的其他结构件组成。转子由转子铁芯(或磁极、磁扼)绕组、护环、中心环、滑环、风扇及转轴等部件组成。由轴承及端盖将发电机的定子，转子连接组装起来，使转子能在定子中旋转，做切割磁力线的运动，从而产生感应电势，通过接线端子引出，接在回路中，便产生了电流。

发电机在工作的过程中在产生电的同时会产生大量的热，因此需要对工作中的发电机进行散热处理以保证其能够正常工作，现有的发电机的散热方式是单独设置风冷散热或者水冷散热装置，这样导致发电机的结构复杂且成本高昂。同时发电机在工作过程中由于转子转动会导致发电机产生较为强烈的振动，因此发电机需要设置减震装置来缓解发电机自身振动对其产生的影响，单独设置的复杂的减震装置也会导致发电机的机构复杂且成本高昂。

实用新型内容

有鉴于此，本实用新型的目的在于克服现有技术的不足，提供一种具有螺旋叶片的发电机，以解决现有的发电机占用空间大和对水能利用率不高的问题。

本实用新型解决其技术问题所采用的技术方案是：

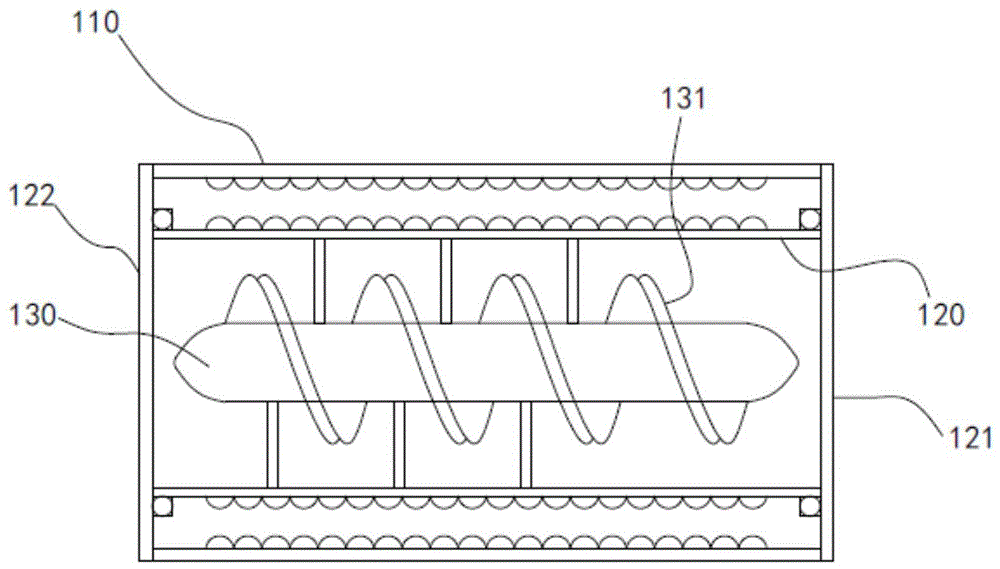

提供一种具有螺旋叶片的发电机，包括发电机本体和输水管，所述发电机本体包括同轴的定子壳体、转子壳体和转轴，所述定子壳体将所述转子壳体套装在内，所述转子壳体将所述转轴套装在内且两者相连接，所述转轴上设置有绕所述转轴并沿所述转轴的轴向螺旋延伸的叶片，所述转子壳体的两相对端面上分别设置有壳体进水口和壳体出水口，所述壳体进水口与所述输水管连通。

在上述技术方案的基础上，本实用新型还可以做如下改进。

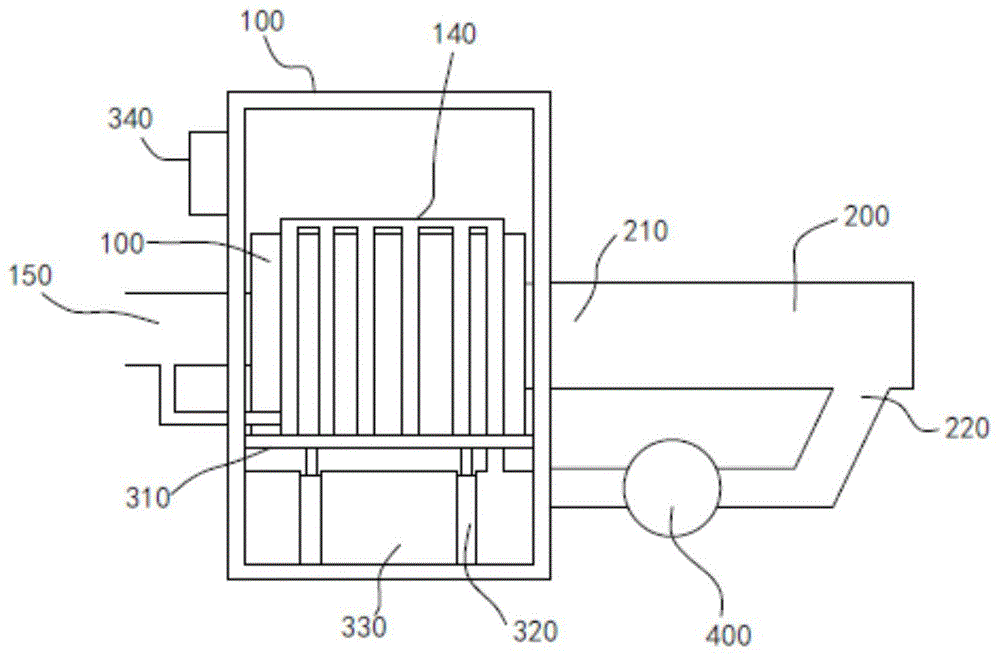

进一步，还包括外壳体，所述外壳体内设置有发电机安装板，所述发电机安装板的底部设置有伸缩杆支撑所述发电机安装板板以使所述发电机安装板水平设置在所述外壳体内，所述发电机本体固定在所述发电机安装板上，所述输水管上开设有第一管体出水口和第二管体出水口，所述第一管体出水口与所述转子壳体的壳体进水口连通，所述外壳体内设置有位于所述外壳体底部和所述发电机安装板之间的弹性水袋，所述第二管体出水口与所述弹性水袋连通。

进一步，所述伸缩杆有多个，多个所述伸缩杆分布在所述发电机安装板的底部，所述弹性水袋上具有多个与多个所述伸缩杆对应设置的通孔，所述弹性水袋装满水后能够充满于所述发电机安装板与外壳体底部之间的空间。

进一步，所述伸缩杆上套设在有弹性件，所述弹性水袋上的通孔的内壁设置有加强层。

进一步，所述发电机本体上具有绕所述发电机本体设置的冷却管，所述冷却管与所述弹性水袋连通。

进一步，所述转子壳体的壳体出水口连通有出水管，所述冷却管远离所述弹性水袋的一端也与所述出水管连通。

进一步，所述输水管的第二管体出水口与所述弹性水袋之间设置有水泵。

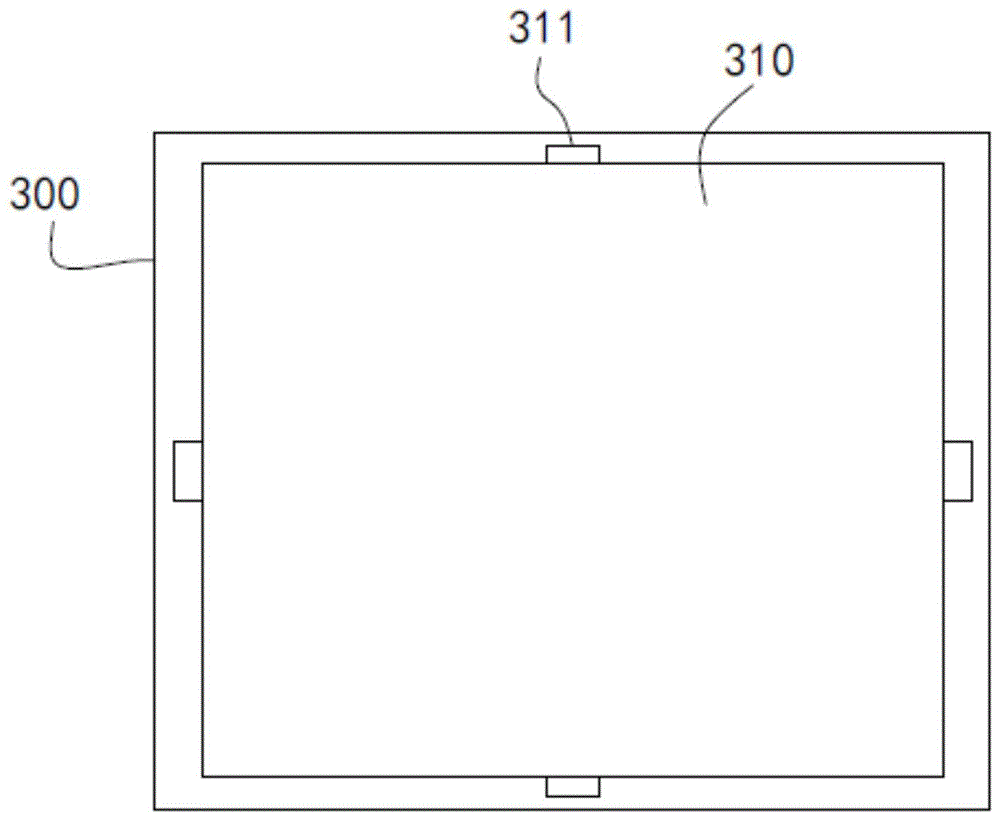

进一步，所述外壳体内的侧壁上设置有滑槽，所述发电机安装板的边缘端面设置有与所述滑槽配合的滑块。

进一步，所述发电机安装板的边缘端面套设有防水圈。

进一步，所述外壳体的一侧设置有风机，所述风机用于将所述外壳体内的湿热气体排出。

与现有技术相比，本实用新型具有的有益效果是：

本实用新型中的输水管与发电机本体的转子壳体连接，水流由输水管的第一管体出水口进入到转子壳体内后能够冲刷转轴使转轴转动，进而带动发电机本体的转子壳体相对于定子壳体转动从而使发电机本体能够完成发电功能。转轴上设置的螺旋形的叶片使转轴受到水流冲刷后转速更快进而使发电效率更好，同时转周内集成在了转子壳体内，相比于传统的发电机机构，本实用新型的结构更为紧凑，占用的空间小。

输水管的第二管体出水口与外壳体内的弹性水袋连接，冷却水进入到弹性水袋内后使弹性水袋整体具有弹性，其能够吸收和减缓发电机本体工作工程中产生的振动，同时发电机在工作过程中产生的部分热量会传导至发电机安装板上进而被弹性水袋内的冷却水所吸收。在发电机本体上设置的绕发电机本体的冷却管与弹性水袋连接，能够使冷却水与发电机表面的各处接触，从而达到了对发电机本体散热的目的。

本实用新型中的弹性水袋既能够起到支撑发电机本体减震吸振的作用，同时还能够吸收部分发电机本体传导至发电机安装板的热量，进而起到对发电机本体散热的作用。
