名称：闪光双线开关保险插电板

专利人： 李代优

专利号：201922015792.0

技术领域

本实用新型涉及低压电器技术领域，尤其是涉及一种闪光双线开关保险插电板。

背景技术

插电板是家庭生活中必需用到的电工产品。插电板的电路是220V交流电的零线和火线，三个口那种多一个接大地线(电线中会采用黄绿线)，用电器接在零火线之间，这样电器作为负载形成回路。有电键的，电键开关需要串联在火线电路中。如果需要指示灯，一般为LED灯串联一个100KΩ左右的电阻接在零火线间。

本申请人发现现有技术至少存在以下技术问题：

目前使用的插电板，均是单线开关控制的，这样的插电板开关在关闭后，插电板上仍带电，不但对用电器的用电带来了安全隐患，也易导致触电事故的发生。此外，在没有加装保险丝限流控制情况下，会烧坏插电板以及电源的电路和电气设备。

实用新型内容

本实用新型的目的在于提供一种闪光双线开关保险插电板，以解决现有技术中存在的单线开关插电板在开关断开后插电板上仍带电，存在安全隐患的技术问题。本实用新型提供的诸多技术方案中的优选技术方案所能产生的诸多技术效果详见下文阐述。

为实现上述目的，本实用新型提供了以下技术方案：

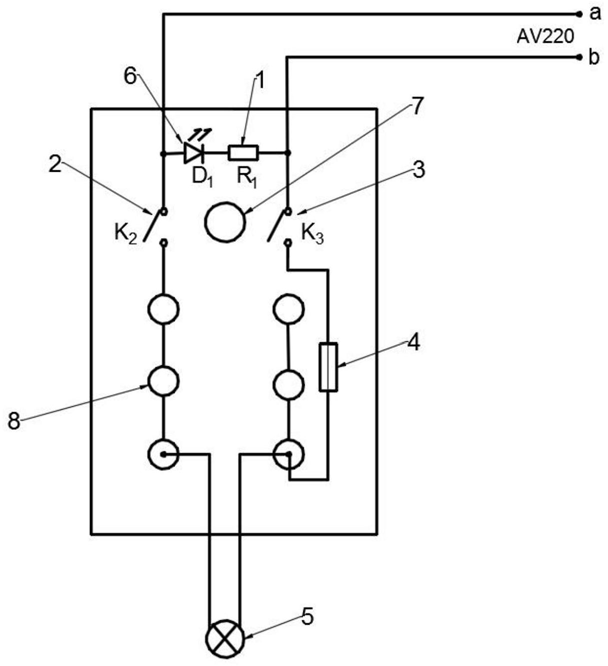

本实用新型提供的一种闪光双线开关保险插电板，包括壳体、闪光指示器、熔断丝管、交流输入端、交流输出端和双线开关，所述双线开关串接于所述交流输入端与所述交流输出端之间，所述壳体上设置有多组插孔形成所述交流输出端；

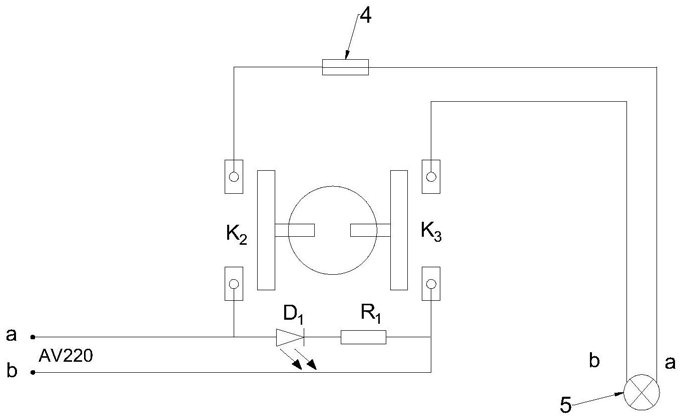

其中，所述双线开关包括总控按钮、火线开关和零线开关，所述总控按钮能够控制所述火线开关与所述零线开关的同时闭合和断开。

可选地，所述熔断丝管串联于所述交流输出端的火线或零线上。

可选地，所述熔断丝管采用1～5A的保险丝管。

可选地，所述熔断丝管采用5～10A的保险丝管。

可选地，所述闪光指示器与所述双线开关并联。

可选地，所述闪光指示器包括相串接的LED光源和降压电阻。

可选地，所述LED光源为红光LED。

可选地，所述LED光源嵌设于所述壳体的外壁。

可选地，所述交流输入端由所述壳体的壁面穿出，能够连接220V交流电。

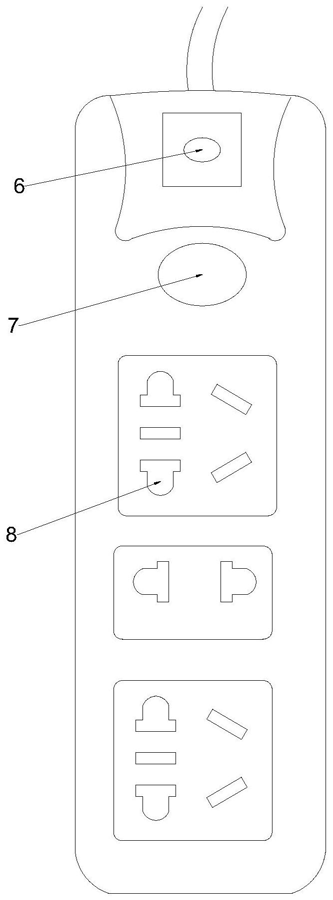

可选地，所述壳体上开设有按钮孔，所述双线开关设置于所述壳体内且所述总控按钮穿过所述按钮孔露于所述壳体外。

可选地，多组所述插孔均布于所述壳体表面。

本实用新型提供的一种闪光双线开关保险插电板，插电板采用通过总控按钮控制火线开关与零线开关同时闭合和断开的双线开关，断开后零线和火线上均不带电，与现有单线开关的插电板相比，确保了电器的用电安全，也不易发生触电事故；而且增加熔断丝管后电器电流过大或者短路的情况下，瞬间熔断保险丝，不致烧坏电源电路和插电板，提高了电器使用安全性。
