专利人： 郗文来

名称：换管式坐便器

专利号：202320336493.0

技术领域

本实用新型属于卫生用具技术领域，具体地说涉及一种换管式坐便器。

背景技术

目前坐便器全部采用陶瓷材料整体烧制。陶瓷坐便器制造工艺复杂且难度大，其结构功能的核心是位于内部弯曲的U型管腔部位。在使用中因管腔内累积硬质污水垢而导致孔径逐渐变小，甚至堵塞管腔，而又无法解决。尽管人们在坐便器上附加智能马桶盖、自动豪华程度和舒适度上不断提高，成本也逐渐增加，但对U型管腔核心部位因垢而堵的不治之症却无济于事，通常只能无可奈何地扔掉。尤其使用率高的坐便器，用几年就会因此故障而报废。国外坐便器的使用状况也是如此。所以，陶瓷坐便器成为一种结构整体、性能不稳、污垢堵塞又无法解决的一次性卫生器具。

因坐便器价格较高，整体报废给用户造成了生活难题和经济负担。随着推广使用报废抛弃的陶瓷坐便器也越来越多，给垃圾清理、处理带来诸多难题，给环境治理带来负面因素。

实用新型内容

针对现有技术中坐便器成本高、难维护、不环保的问题，现提出一种换管式坐便器。本实用新型提供如下技术方案：

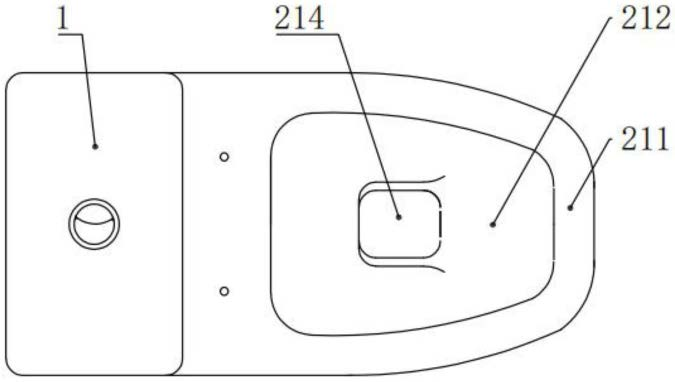

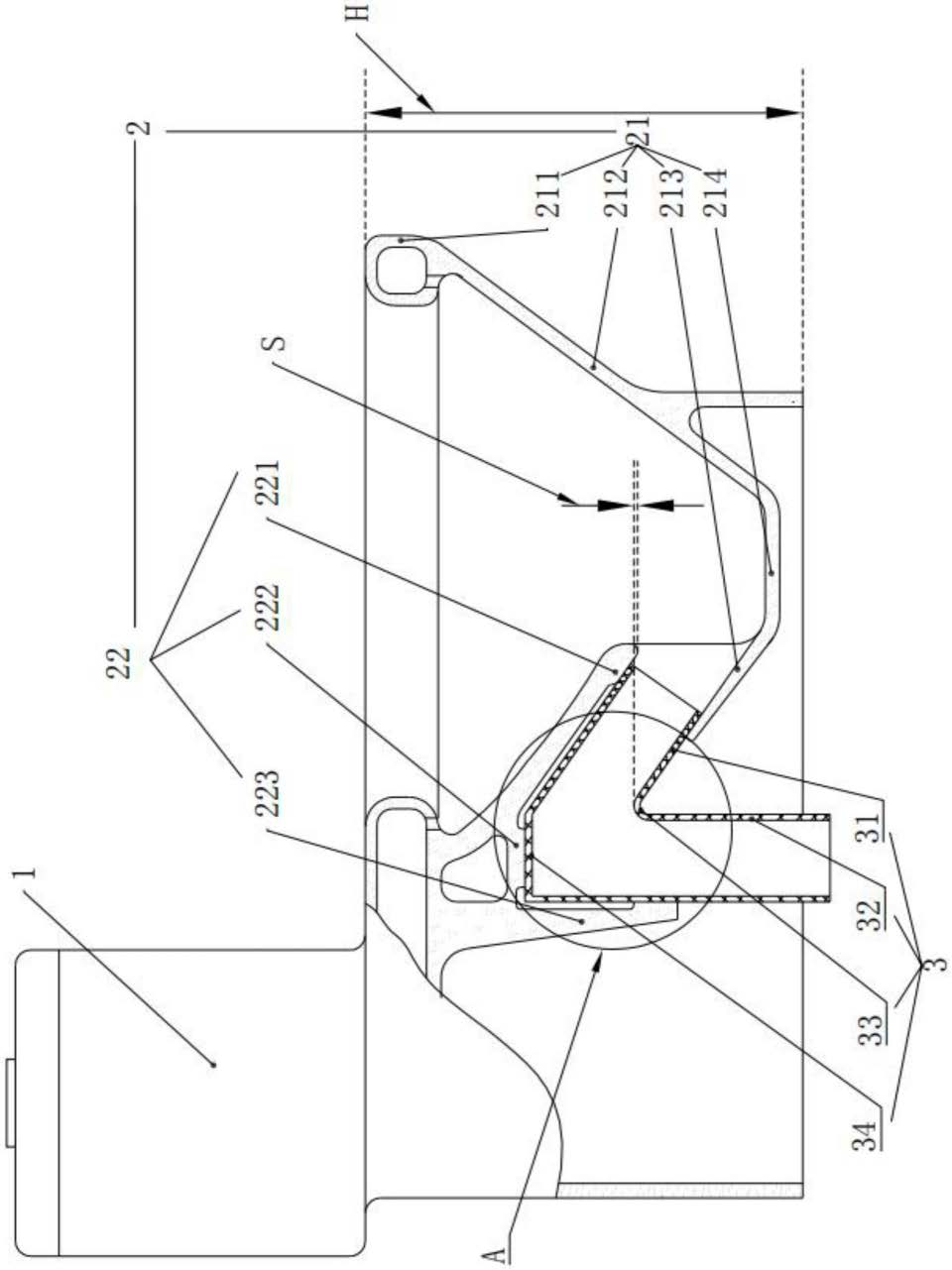

一种换管式坐便器，包括水箱、坐便器基体和可换管，所述坐便器基体包括盆体和固定座，所述盆体包括盆沿、盆身、盆底和排水口，所述排水口和固定座之间形成安装空间；可换管前端卡接在排水口中，后侧抵接于固定座；排水口向上倾斜延伸，连接可换管，可换管后部向下弯折，形成S型防反水结构。

优选地，所述盆体和所述固定座一体成型设置。

优选地，所述固定座轮廓与所述可换管外侧吻合相接。

优选地，所述可换管包括倾斜部、垂直部，及倾斜部和垂直部连接处形成的内折部和外折部，所述倾斜部一端可操作卡接于排水口内侧，另一端连通连接于所述垂直部。

优选地，所述可换管一体成型设置。

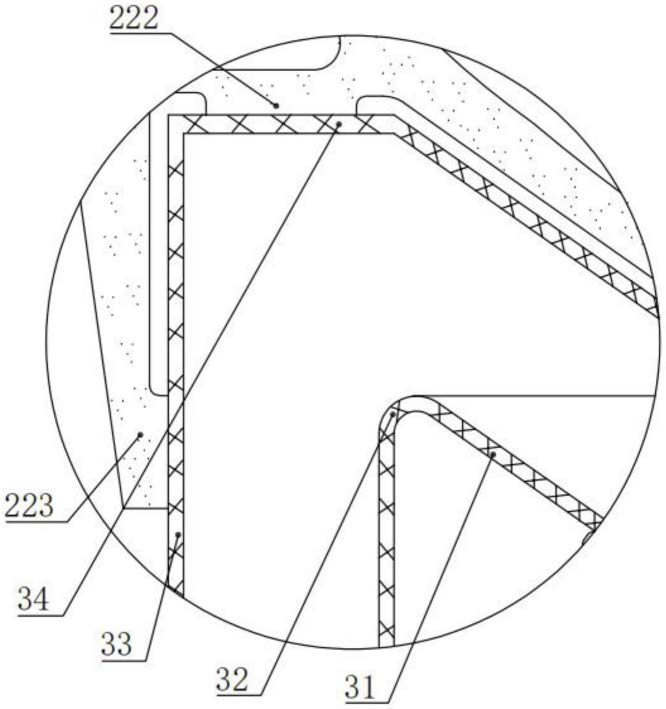

优选地，所述固定座上固定连接有第一固定凸台、第二固定凸台和第三固定凸台，所述第一固定凸台抵接于倾斜部端部外侧，所述第二固定凸台抵接于外折部，所述第三固定凸台抵接于垂直部中部外侧。

优选地，所述内折部顶端高于所述第一固定凸台底端1-2cm设置。

优选地，所述倾斜部连接于垂直部侧壁。

优选地，所述外折部垂直于垂直部的中轴线设置。

优选地，所述盆沿顶端相对坐便器基体底端的高度，设置为30-35cm。

相对于现有技术，本实用新型具有以下有益效果：

1、通过可换管可以实现便捷拆装更换，方便维护，延长了坐便器使用寿命；

2、第一固定凸台和第三固定凸台配合，实现水平方向上的定位及防止翻转，第二固定凸台实现了向上方向的限位，并配合可换管的倾斜部实现向下方向的限位，从而实现既能快速拆装又能保持稳固；

3、可换管可以采用塑料管，亦可利用回收塑料成为通用备件，制造成本低并可回收。
