技术领域

本发明属于登高用的工具梯子领域，尤其特别的是一种能折叠的便于携带 存放 组合增高的有多项使用功能的折叠式的梯子。

背景技术

当下人们使用的梯子，由于体积大，携带存放都很不方便，功能也单一，对人们的生产生活和各项活动都很不方便。

发明目的内容

本发明的目的就是解决背景技术中提到的问题，提供一种能折叠的便于携带 存放 使用 管理都很方便的 而且有多项使用功能的梯子。

本发明采用的技术方案是：将以往立柱形式的梯子腿改变成由多个能变化的四边形组合构成梯子腿，梯子上设有人字形梯子链接用的内外套管，还设有丁字形的梯子支撑，(为第一支撑)和横日形状的支撑(为第二支撑)，(第一支撑和第二支撑互为安全保障)，他们有一项起作用，安全就有保障，两项同时实效，本梯子就不能成立，使用时安全可靠，上面还设有增加高度用的插柱与插孔。

本发明的效果是：方便人们的携带存放，使用，根据需要随时可以调节高度，和组合使用灵活成更多功能。

为了说明情况，结合附图，做进一步的说明。

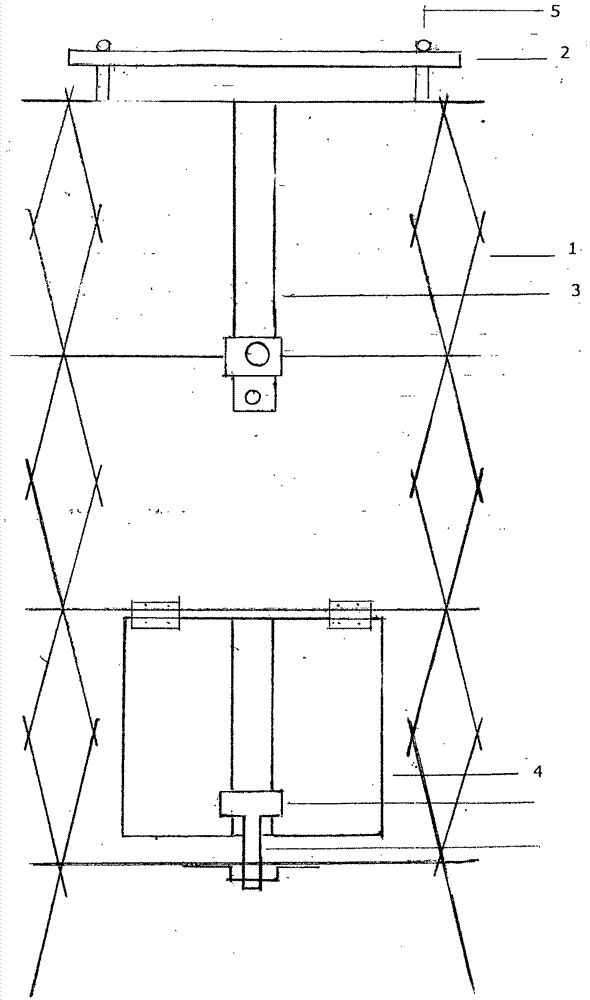

附图1

是多功能折叠梯子的整体规划图

1.能折叠的由多个四边形组合成的梯子腿，2.人字形梯子链接用的内外套管组合，见附图2

3.支撑梯子用的丁字形支撑组合，见附图3安安

4支撑梯子用的横日形支撑组合，见附图4

5.增加高度用的插孔，5与附图7中28两项是插柱与插孔的关系，它们是两扇的关系，可以组合成人字形梯子使用，也可以组合成一扇使用，(组合成一扇是为了增加高度，见附图6中27)

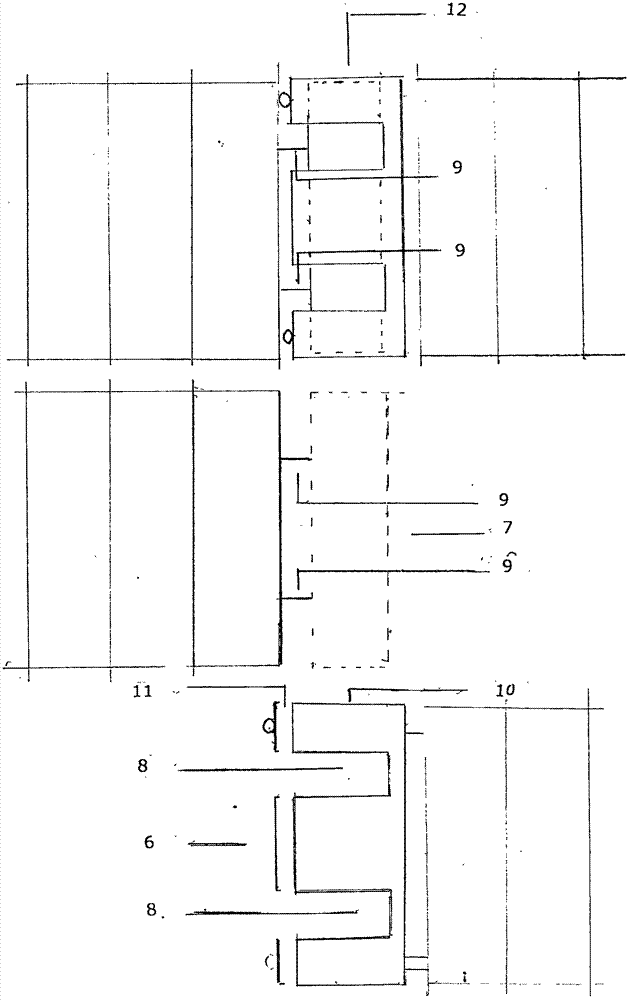

附图2

此图是局部图

6.人字形梯子链接用的外套管，7.人字形梯子链接用的内套0，8外套管上设的卡槽(两个) 9内套管上设的卡榫(两个)10外套管插口，11外套管上设的卡榫通道缺口，12内套管插入外套管后的形式，内套管插入外套管后旋转成人字角度后使用，此时卡榫以进入卡槽内。

附图3

此图是支撑梯子用的丁字形支撑图示。

13滑轨，14滑道，15手动固定螺栓，16手动固定螺栓孔(无丝)，17是梯子折叠后固定用的螺母，他与附图4中22是螺栓与螺母的关系，是用来固定折叠后的梯子用的。

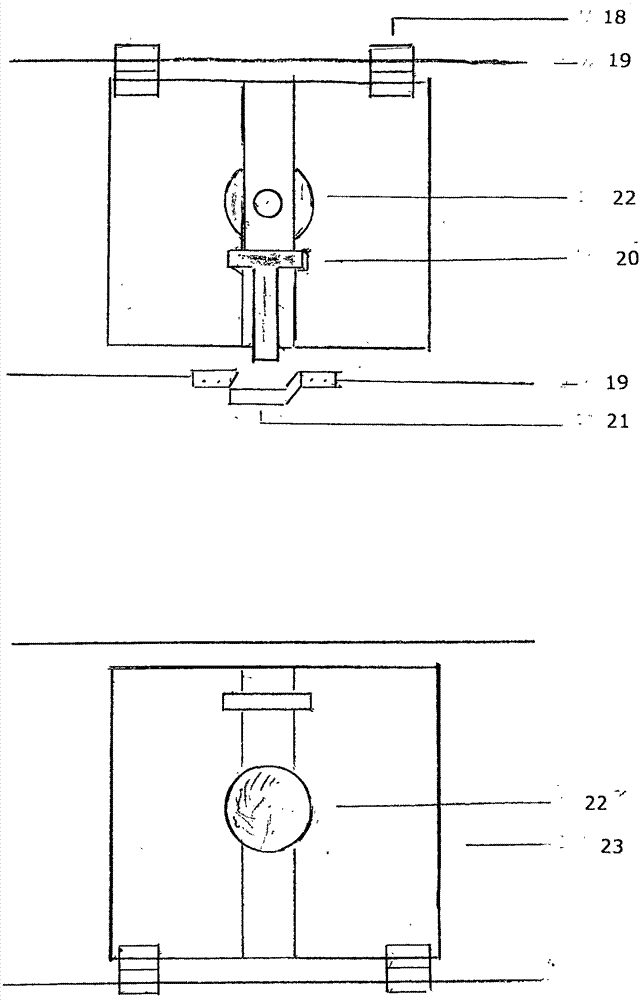

附图4

此图是支撑梯子用的横日形支撑

18合页(两个)19梯子上的横橙，20滑动插销。21插孔。22是梯子折叠后用来固定梯子的手动螺栓，他与附图3中17是螺栓螺母的关系，23是横日形支撑利用合页反转后的状态，是用来固定折叠后的梯子用的。

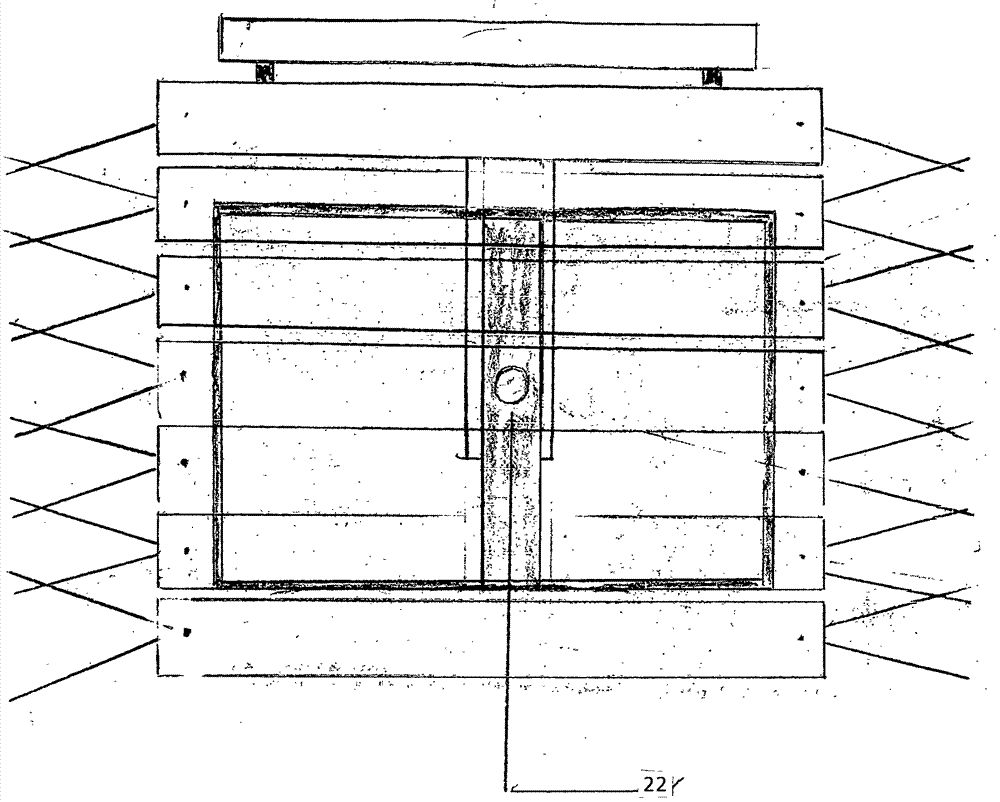

附图5

是折叠后的梯子效果示意图。

附图6

是梯子的多种使用提示图。

24单扇使用，25人字形梯子使用，26工作业台的搭建，27增加高度的使用方法，

28插柱，5增加高度的插孔，见附图1，(28与附图1中5)是插柱与插口的关系，29是为增加高度用的固定两扇梯子用的螺母。30是为增加高度用的固定螺丝。

使用说明

手动松开固定螺丝22，两手拉开梯子，手动拧紧固定螺丝15，将活动插销20插入21插孔内，即可使用，人字形梯子使用，将两扇(前后扇)梯子，平铺后，将内套管通过外套管上所设的缺口11插入外套管，两扇经过角度旋转成人字形后即可使用，(此时卡榫以进入卡槽)用后反向操作将梯子收起即可。

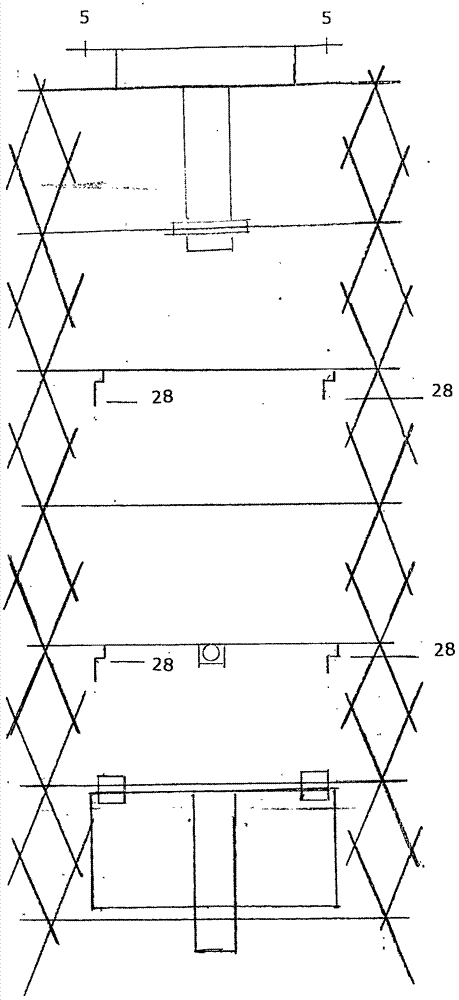

附图7 参考图。
