技术领域

本实用新型涉及插座领域，更具体的说是涉及一种具有光控功能的光控插座。

背景技术

目前，家庭、单位、企业、商铺中经常会使用插座为一些辅助照明灯、背景灯、氛围灯、广告灯、空气净化器、灭蚊灯供电，一些设备需要在夜晚或是在光线较弱时使用发挥其效果，一些则是需要利用夜晚的时间段进行工作，避免干扰他人；

但是，常用的插座均是长通型，需要人为的进行开启和关闭，十分繁琐，一旦忘记，则造成设备的长时间工作，增加电耗，缩短设备的使用寿命，对资源造成浪费；

并且随着手机普及率越来越高，手机充电器引发的火灾问题越来越多，而引发火灾的原因通常是使用者在晚上充电，且不少人都在充电后不拔充电器或不关闭电源，从而引发火灾，其潜在安全隐患令人担忧。倘若使用光控开关插座充电，由于它在白天会自动关闭电源，就可有效消除这一安全隐患。

因此，如何提供一种具有光控能力的插座是本领域技术人员亟需解决的问题。

实用新型内容

本实用新型至少在一定程度上解决现有技术中的上述技术问题之一。

有鉴于此，本实用新型旨在提供一种光控插座，能够实现光控效果，对连接的设备进行控制，当需要作为普通插座使用时，只需用遮光板将感光窗口遮挡，则可实现光感插座的常通使用。

为了实现上述目的，本实用新型采用如下技术方案：

一种光控插座，包括插座壳体、多个插接部件和电源线；多个所述插接部件设置在所述插座壳体内并与所述电源线线性连接；所述插座壳体的对应端面开有与多个所述插接部件对应的插座孔；所述插座壳体插接端面开有感光窗口，所述插座壳体内对应所述感光窗口处设置有控制所述插接部件通断电的光控开关；所述光控开关与所述电源线的零线和火线线性连接；

多个所述插接部件并联连接，其中一个所述插接部件分别与所述光控开关、地线和零线线性连接。

经由上述的技术方案可知，与现有技术相比，本实用新型公开提供了一种光控插座，通过安装光控开关，可实现插座的光控功能，在夜晚自动通电，白天自动断电，增加安全性。

优选的，在上述的一种光控插座中，还设有遮光板，所述遮光板活动连接在所述插座壳体的所述感光窗口处；由此，通过在感光窗口配置遮光板，将遮光板遮挡在感光窗口时，能够作为普通插座使用，操作简单方便，实用性更强。

优选的，在上述的一种光控插座中，所述遮光板的顶部端面设有把手；此方案便于对遮光板进行推动，抓取操作，十分方便。

优选的，在上述的一种光控插座中，还设有铰接柱，所述铰接柱两端通过固定块固定在所述感光窗口的一侧的所述插座壳体上；所述遮光板的侧面和所述铰接柱铰接，且所述遮光板与所述铰接柱的铰接端有预紧力，拨动所述遮光板可遮挡所述感光窗口或悬停在所述感光窗口的开口上方，将所述感光窗口露出；此方案为遮光板与主题的一个较优的连接方式，防止遮光板丢失，且遮光效果好。

优选的，在上述的一种光控插座中，所述插座壳体的插接端面设置有滑槽，所述滑槽分布在所述感光窗口的两侧；

所述遮光板的底部端面设有与所述滑槽对应的凸条，所述凸条插入所述滑槽并与其滑动连接；推动所述遮光板可遮挡或露出所述感光窗口；此方案为遮光板与主题的一个较优的连接方式，防止遮光板丢失，且遮光效果好。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据提供的附图获得其他的附图。

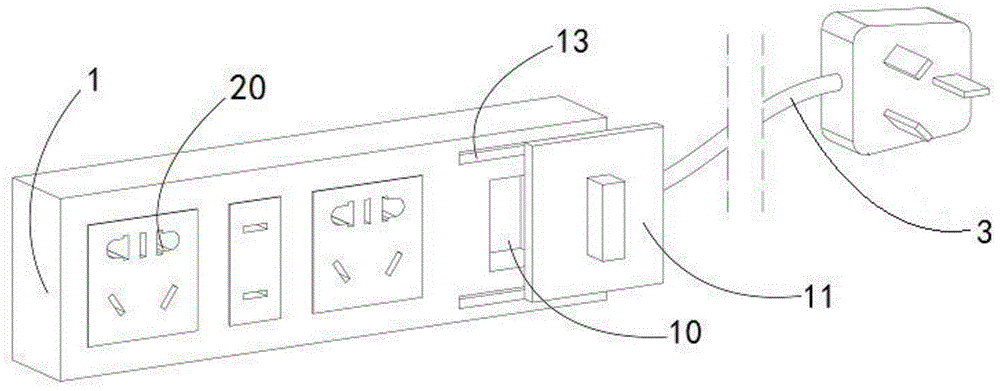

图1附图为本实用新型提供的结构示意图；

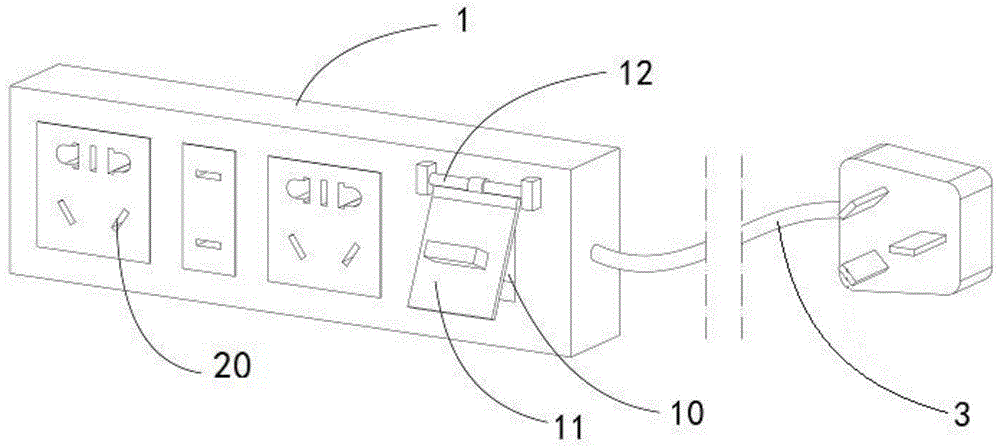

图2附图为本实用新型提供的结构示意图；

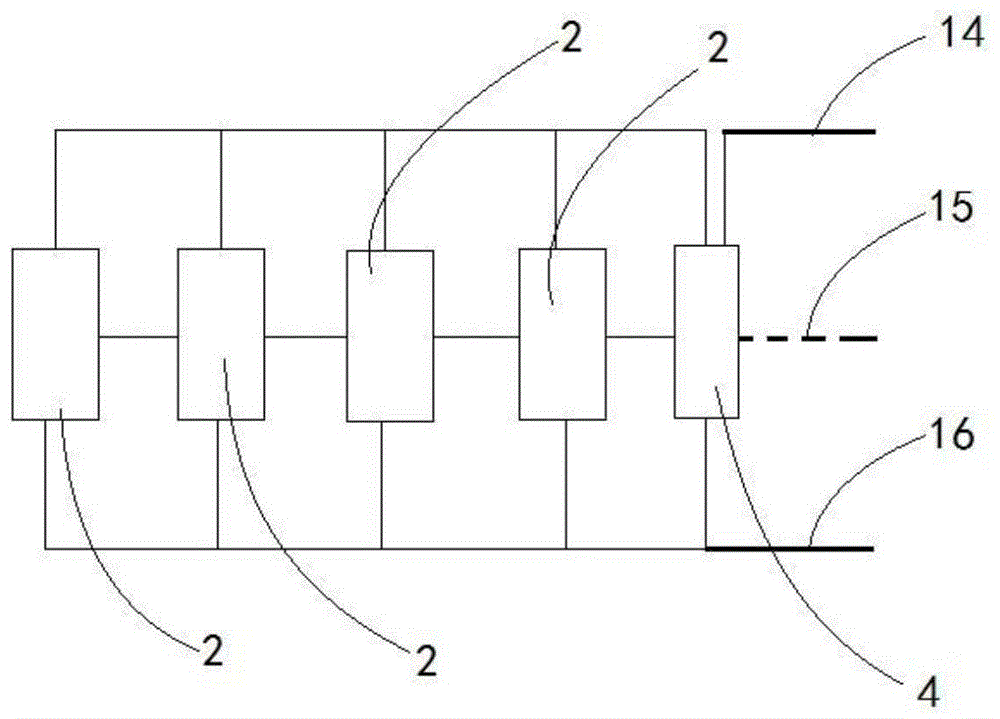

图3附图为本实用新型提供的线路框图。

附图标记

插座壳体1、感光窗口10、遮光板11、铰接柱12、滑槽13、插接部件2、插座孔20、电源线3、光控开关4。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

请参阅附图1-3，为本实用新型的一种光控插座，包括：

插座壳体1、多个插接部件2和电源线3；多个插接部件2设置在插座壳体 1内并与电源线3的插头的火线14、地线15和零线16线性连接；插座壳体1 的对应端面开有与多个插接部件2对应的插座孔20；其特征在于，插座壳体1 插接端面开有感光窗口10，插座壳体1内对应感光窗口10处设置有控制插接部件2通断电的光控开关4；光控开关4与电源线3的零线16和火线14线性连接；

多个插接部件2并联连接，其中一个插接部件2分别与光控开关4、地线 15和零线16线性连接。

在本实用新型的上述实施例中，还设有遮光板11，遮光板11活动连接在插座壳体1的感光窗口10处。

在本实用新型的上述实施例中，遮光板11的顶部端面设有把手。

在本实用新型的一种实施例中，还设有铰接柱12，铰接柱12两端通过固定块固定在感光窗口10的一侧的插座壳体1上；遮光板11的侧面和铰接柱12铰接，且遮光板11与铰接柱12的铰接端有预紧力，拨动遮光板11可遮挡感光窗口10或悬停在感光窗口10的开口上方，将感光窗口10露出。

在使用新型的另一种实施例中，插座壳体1的插接端面设置有滑槽13，滑槽13分布在感光窗口10的两侧；

遮光板11的底部端面设有与滑槽13对应的凸条，凸条插入滑槽13并与其滑动连接；推动遮光板11可遮挡或露出感光窗口10。

在本实用新型的一些实施例中，光控开关4与火线14的连接线之间设置总开关；多个插接部件2均设置独立开关。
