一种多功能晾衣架
2021-03-30 阅读次数：1365

本实用新型公开了一种多功能晾衣架，包括：挂钩、第一肩撑、第二肩撑、受力杆；第一肩撑的一端与第二肩撑的一端转动连接，第一肩撑的另一端与受力杆的一端转动连接；第二肩撑的另一端与受力杆的另一端卡接；受力杆上设置有弹性绳，且弹性绳的一端与受力杆的一端连接，弹性绳的另一端与受力杆的另一端连接。由于受力杆上设置有弹性绳，在晾晒袜子、手帕等较轻的衣物时，通过受力杆上的弹性绳可以对衣物起到一个固定作用，可以避免袜子、手帕等较轻的衣物被风吹落倒地，提高了衣架使用的便捷性。

技术领域

本实用新型属于生活用品领域，尤其涉及一种多功能晾衣架。

背景技术

随着社会的发展，人们的生活水平在不断提高，人们对各种生活用品的要求也在不断提高。衣架是人们日常生活生活中必不可少的用品，传统的衣架多为金属、竹木或塑料材质，由一个挂钩、两个肩撑、受力杆构成；其中，肩撑和受力杆首尾相连构成一个固定的三角形框架，挂钩连接在三角形框架的两肩撑交点部分。在晾衣服过程中，需要将衣架一侧的肩撑从衣服的领口处伸入，再将衣架另一侧的肩撑从衣服的领口处伸入，通过肩撑撑起衣服的肩部。

传统的衣架还可以用于晾晒袜子、手帕等较轻的衣物，在晾晒袜子、手帕时，袜子和手帕常常会被风吹落倒地。因此，传统的衣架在晾晒比较小巧的衣物时，往往存在不够方便的问题。

实用新型内容

针对上述问题，有必要提供一种使用方便，实用性强的多功能晾衣架。

一种多功能晾衣架，包括挂钩、第一肩撑、第二肩撑、受力杆；所述第一肩撑的一端与所述第二肩撑的一端转动连接，所述第一肩撑的另一端与所述受力杆的一端转动连接；所述第二肩撑的另一端与所述受力杆的另一端卡接；所述受力杆上设置有弹性绳，且所述弹性绳的一端与所述受力杆的一端连接，所述弹性绳的另一端与所述受力杆的另一端连接。

在其中一个实施例中，所述挂钩设置在所述第一肩撑与所述第二肩撑的连接处。

在其中一个实施例中，所述第一肩撑上设置有第一凹槽；所述第二肩撑上设置有第二凹槽；所述受力杆的两端分别设置有第一凸起、第二凸起。

在其中一个实施例中，当所述第一肩撑与所述受力杆转动连接时，所述第一凹槽与所述第一凸起转动连接；当所述第二肩撑与所述受力杆卡接时，所述第二凹槽与所述第二凸起卡接。

在其中一个实施例中，当所述第二肩撑与所述受力杆拆离时，所述第二凹槽与所述第二凸起分离，所述第一肩撑、所述第二肩撑以及所述受力杆通过所述第一凹槽、所述第一凸起转动收缩。

在其中一个实施例中，所述第一肩撑的长度与所述第二肩撑的长度一致，且所述第一肩撑的长度、所述第二肩撑的长度均小于所述受力杆的长度。

在其中一个实施例中，所述第一肩撑、所述第二肩撑上设置有多个挂孔。

在其中一个实施例中，所述受力杆上的弹性绳为橡胶材质。

上述多功能晾衣架，包括挂钩、第一肩撑、第二肩撑、受力杆；第一肩撑的一端与第二肩撑的一端转动连接，第一肩撑的另一端与受力杆的一端转动连接；第二肩撑的另一端与受力杆的另一端卡接；受力杆上设置有弹性绳，且弹性绳的一端与受力杆的一端连接，弹性绳的另一端与受力杆的另一端连接。由于受力杆上设置有弹性绳，在晾晒袜子、手帕等较轻的衣物时，通过受力杆上的弹性绳可以对衣物起到一个固定作用，可以避免袜子、手帕等较轻的衣物被风吹落倒地，提高了衣架使用的便捷性。

附图说明

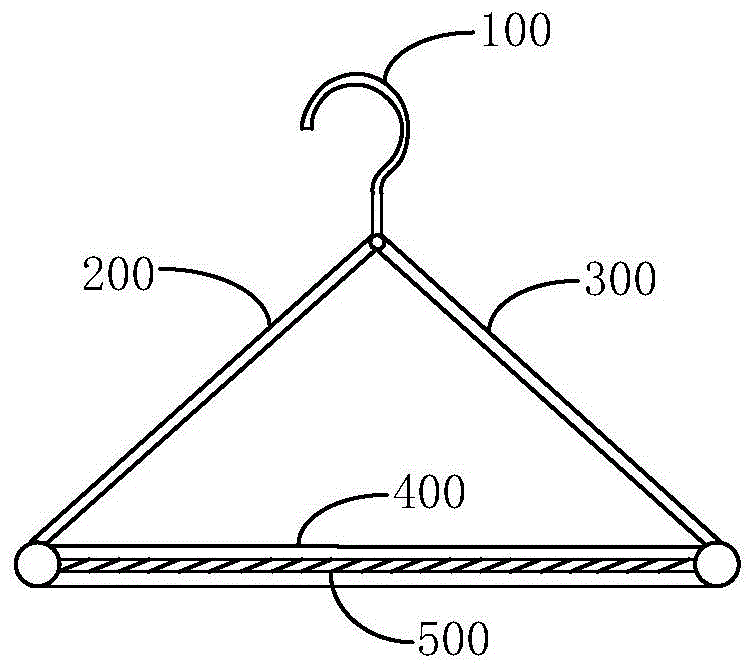

图1为一个实施例中多功能晾衣架的结构图；

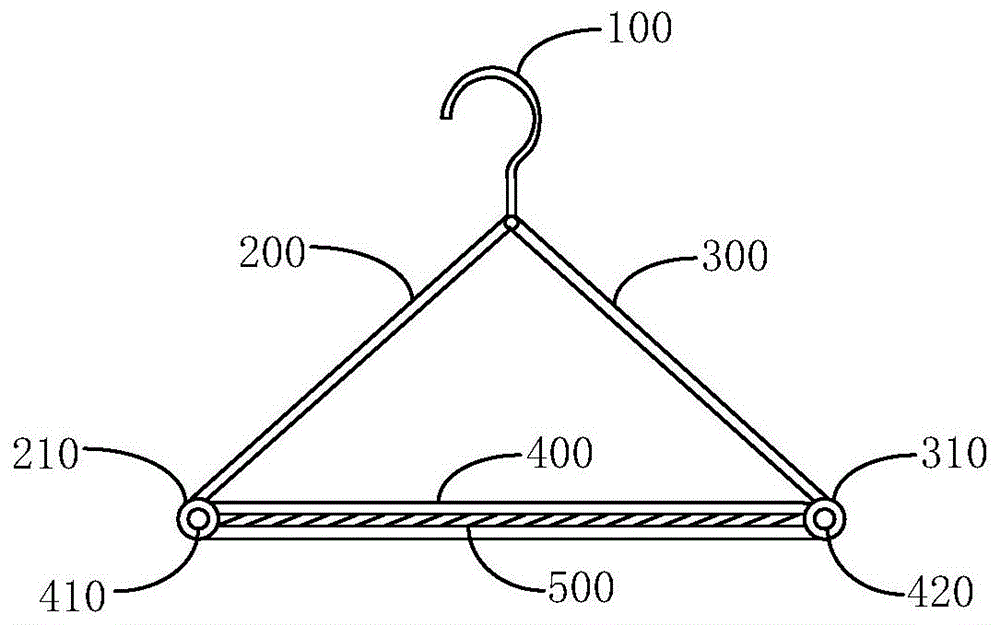

图2为另一个实施例中多功能晾衣架的结构图；

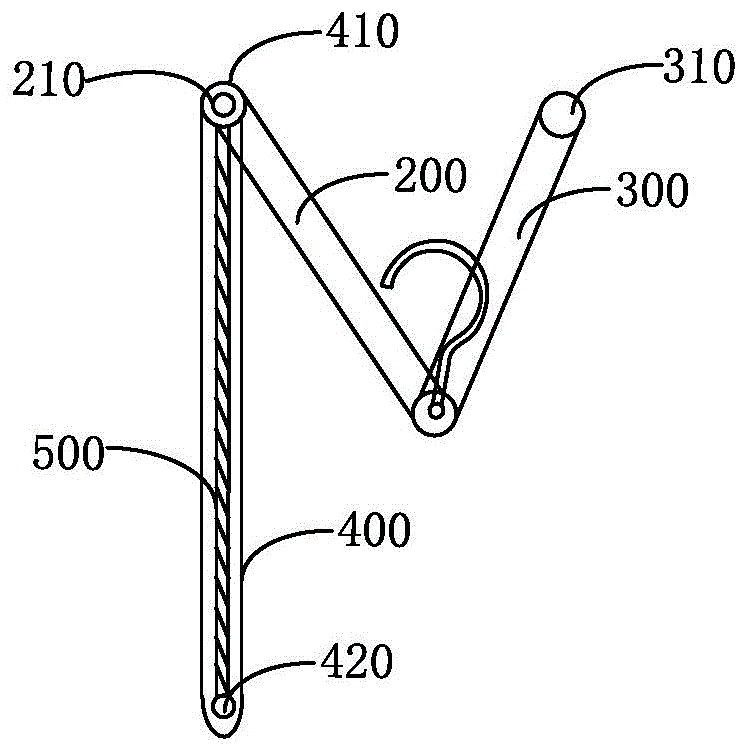

图3为再一个实施例中多功能晾衣架收缩的结构图；

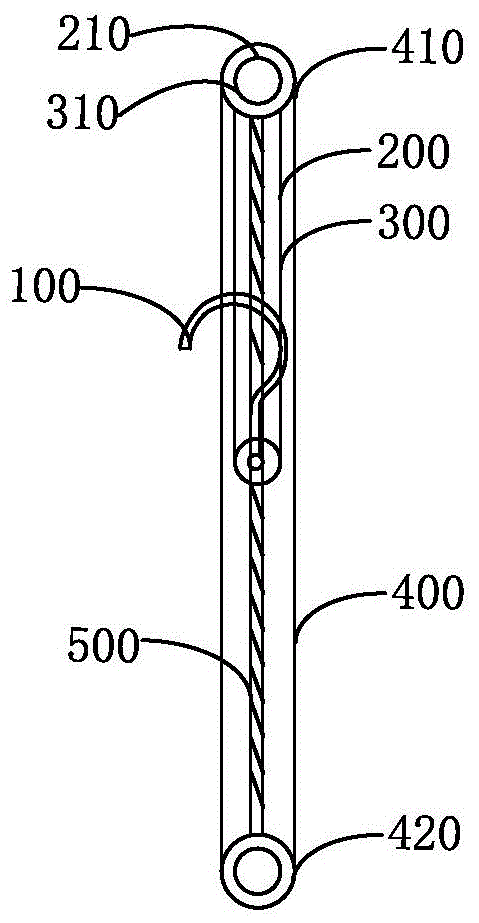

图4为一个实施例中多功能晾衣架收缩形成一根杆的结构图；

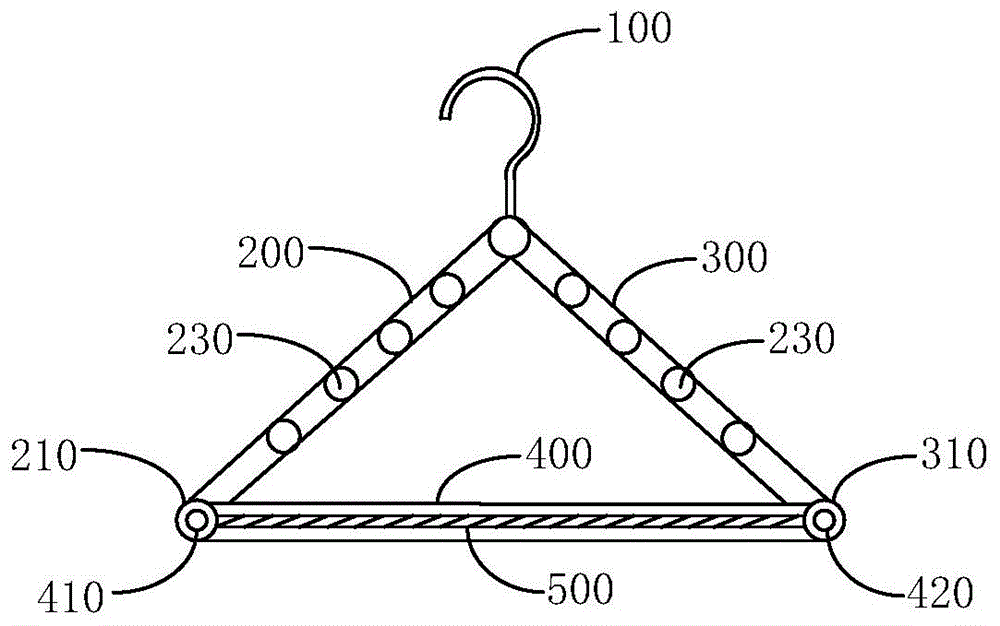

图5为又一个实施例中多功能晾衣架的结构图。

具体实施方式

为了更好的理解本实用新型，下面结合附图和实施例进一步阐明本实用新型的内容，但本实用新型不仅仅局限于下面的实施例。

在一个实施例中，如图1所示，本实用新型提供的一种多功能晾衣架，主要包括：挂钩100、第一肩撑200、第二肩撑300、受力杆400；第一肩撑200的一端与第二肩撑300的一端转动连接，第一肩撑200的另一端与受力杆400的一端转动连接；第二肩撑300的另一端与受力杆400的另一端卡接；受力杆400上设置有弹性绳500，且弹性绳500的一端与受力杆400的一端连接，弹性绳500的另一端与受力杆400的另一端连接。

挂钩100可以设置成带卡勾式的夹子，可以防止衣架脱落。其中，挂钩100下端分别与第一肩撑200和第二肩撑300的一端相连接，第一肩撑200和第二肩撑300左右分布且对称设置。

第一肩撑200的一端可以与第二肩撑300的一端转动连接。具体的，第一肩撑200可以相对于第二肩撑300转动；同样的，第二肩撑300也可以相对于第一肩撑200转动。

在本实施例中，第一肩撑200的一端与第二肩撑300的一端转动连接，另一端可以与受力杆400的一端转动连接；第二肩撑300的一端可以与第一肩撑200的一端转动连接，另一端可以与受力杆400的一端卡接。其中，第一肩撑200可以相对于受力杆400转动；第二肩撑300可以通过卡接处拆离受力杆400。第一肩撑200、第二肩撑300以及受力杆400连接起来可以构成一个三角形，便于晾晒衣物。

受力杆400上可以设置有弹性绳500。具体的，弹性绳500的一端可以与受力杆400的一端连接，弹性绳500的另一端可以与受力杆400的另一端连接。其中，弹性绳500可以可拆卸的设置在受力杆400上，当晾晒较大件的衣物时，可以将弹性绳500从受力杆400上拆卸下来；当晾晒较小件的衣物时，可以将弹性绳500连接在受力杆400上。

在本实施例中，由于受力杆400上设置有弹性绳500，在晾晒袜子、手帕等较轻的衣物时，通过受力杆400上的弹性绳500可以对衣物起到一个固定作用，可以避免袜子、手帕等较轻的衣物被风吹落倒地，提高了衣架使用的便捷性。

在一个实施例中，挂钩设置在第一肩撑与第二肩撑的连接处。

如图2所示，在一个实施例中，第一肩撑200上设置有第一凹槽210；第二肩撑300上设置有第二凹槽310；受力杆400的两端分别设置有第一凸起410、第二凸起420。在一个实施例中，如图2，当第一肩撑200与受力杆400转动连接时，第一凹槽210与第一凸起410转动连接；当第二肩撑300与受力杆400卡接时，第二凹槽310与第二凸起420卡接。

在一个实施例中，如图3所示，当第二肩撑300与受力杆400拆离时，第二凹槽310与第二凸起420分离，第一肩撑200、第二肩撑300以及受力杆400通过第一凹槽210、第一凸起410转动收缩。如图4所示，在一个实施例中，第一肩撑200、第二肩撑300可以收缩在受力杆400上形成一根杆，便于携带。

在一个实施例中，第一肩撑的长度与第二肩撑的长度一致，且第一肩撑的长度、第二肩撑的长度均小于受力杆的长度。第一肩撑、第二肩撑以及受力杆可以构成一个等腰三角形，便于晾晒衣物。由于第一肩撑、第二肩撑均可拆卸的设置在受力杆上，将第一肩撑或者第二肩撑从受力杆上拆卸下时，可以提高本实施例中提供的一种多功能晾衣架的便携性。

如图5所示，在一个实施例中，第一肩撑200、第二肩撑300上设置有多个挂孔230。通过设置多个挂孔230，可以减轻本实施例中提供的一种多功能晾衣架的重量；且通过挂孔230可以晾晒鞋带等绳索状的衣物，提高衣架的使用率。

在一个实施例中，受力杆上的弹性绳为橡胶材质。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
