项目介绍：游荡健身机，包括机身，在机身的上部通过前轴承座和后轴承座分别旋转固定有前轴和后轴，在前轴上固定有前摇臂和下大链轮，在后轴上固定有后摇臂，在前摇臂和后摇臂的上端部分别固定有游荡架前轴和游荡架后轴，通过游荡架前轴和游荡架后轴设有游荡架，在游荡架前轴上固定有从动链轮和前小链轮，前小链轮与下大链轮通过链条Ⅰ链连接，在游荡架上固定有座安装管和和主动链轮支架，在座安装管安装有座，在主动链轮支架上旋转固定有主动链轮轴，在主动链轮轴上固定有主动链轮和脚蹬组件，主动链轮与从动链轮通过链条Ⅱ链连接。本实用新型不但集娱乐与建身于一体，而能够让人感到如在空中运动一样的乐趣，长期锻炼有利于克服晕车、晕船现象的发生。

游荡健身机
技术领域

本实用新型设计一种健身器械，尤其是一种游荡健身机。

背景技术

目前，市售的游荡娱乐机，是像荡秋千一样实现摆动的游荡娱乐机，也可以让儿童坐在游荡娱乐机上，成年人用力推拉实现摇摆。这种游荡娱乐机不能很好地起到健身的作用。因此，设计一种集娱乐与建身于一体的游荡健身机，是目前需要解决的技术问题。

发明内容

本实用新型所要解决的技术问题是提供一种集娱乐与建身于一体的游荡健身机。

本实用新型解决其技术问题的技术方案：

游荡健身机，包括机身，在机身的上部通过前轴承座和后轴承座分别旋转固定有前轴和后轴，在前轴上固定有前摇臂和下大链轮，在后轴上固定有后摇臂，在前摇臂和后摇臂的上端部分别固定有游荡架前轴和游荡架后轴，通过游荡架前轴和游荡架后轴设有游荡架，在游荡架前轴上固定有从动链轮和前小链轮，前小链轮与下大链轮通过链条Ⅰ链连接，在游荡架上固定有座安装管和和主动链轮支架，在座安装管安装有座，在主动链轮支架上旋转固定有主动链轮轴，在主动链轮轴上固定有主动链轮和脚蹬组件，主动链轮与从动链轮通过链条Ⅱ链连接。前摇臂、后摇臂和游荡架构成摆杆机构，人坐在座上，脚踏脚蹬使主动链轮带动从动链轮转动，进而使前小链轮带动下大链轮转动，下大链轮通过其轴带动前摇臂和后摇臂摆动（带动游荡架摆动）。

作为本实用新型的一种优选方案，所述的机身为由异型钢管或钢管焊接而成的框架，在框架的外部焊接有装饰板材。

作为本实用新型的一种优选方案，所述的游荡架为由异型钢管或钢管焊接而成的框架，在框架的外部焊接有装饰板材，所述的框架的下纵梁的后端伸出框架，在下纵梁的后端设有游荡架后轴架，在框架的中前部设有游荡架前轴架，所述的游荡架通过游荡架前轴架和游荡架后轴架分别与游荡架前轴和游荡架后轴连接。

作为本实用新型的一种优选方案，在前摇臂和后摇臂的下端部固定有配重。

作为本实用新型的一种优选方案，在游荡架的前端部设有游荡架前罩支架，在游荡架前罩支架上固定有塑料游荡架前罩，在塑料游荡架前罩上固定有具有计时功能和音乐播放功能的显示盘。

作为本实用新型的一种优选方案，在机身的下部设有4个支腿。

作为本实用新型的一种优选方案，所述的座安装管由座支管和座调节管构成，座支管固定在游荡架上，座支管的内径与座调节管的外径匹配，座调节管套装在座支管，所述的座安装在座调节管的上端部，在座支管的上端部有垂直并横穿座支管的定位销孔，在座调节管的下端部有若干与上述定位销孔匹配的定位定位销通过孔，座支管与座调节管通过定位销组件可调节销接固定。

作为本实用新型的一种优选方案，在游荡架上设有高于游荡架的扶手，在两侧扶手之间设有用于手握的横向管。

本实用新型的工作原理：

健身者骑坐在游荡架中部的座上，双手可握住身前的横向管，双脚向前踏动脚蹬带动主动链轮转动，主动链轮通过链条Ⅱ带动从动链轮转动，同时小链轮通过链条Ⅰ带动大链轮转动，大链轮带动前摇臂摆动，后摇臂跟随前摇臂一起摆动，从而使整个游荡架摆动（游荡架就实现了向前→向下→向后→向上→向前的周而复始的运动，从而使健身者锻炼了身体，又体验到了人在空中前后上下不同位置的快乐感觉）。

与现有技术相比，本实用新型不但集娱乐与建身于一体，而且⑴能够让人感到如在空中运动一样的乐趣，⑵坐在游荡架上摆动（前后高低不同位置的运动），长期锻炼有利于克服晕车、晕船现象的发生，综合提高人的体质。

附图说明

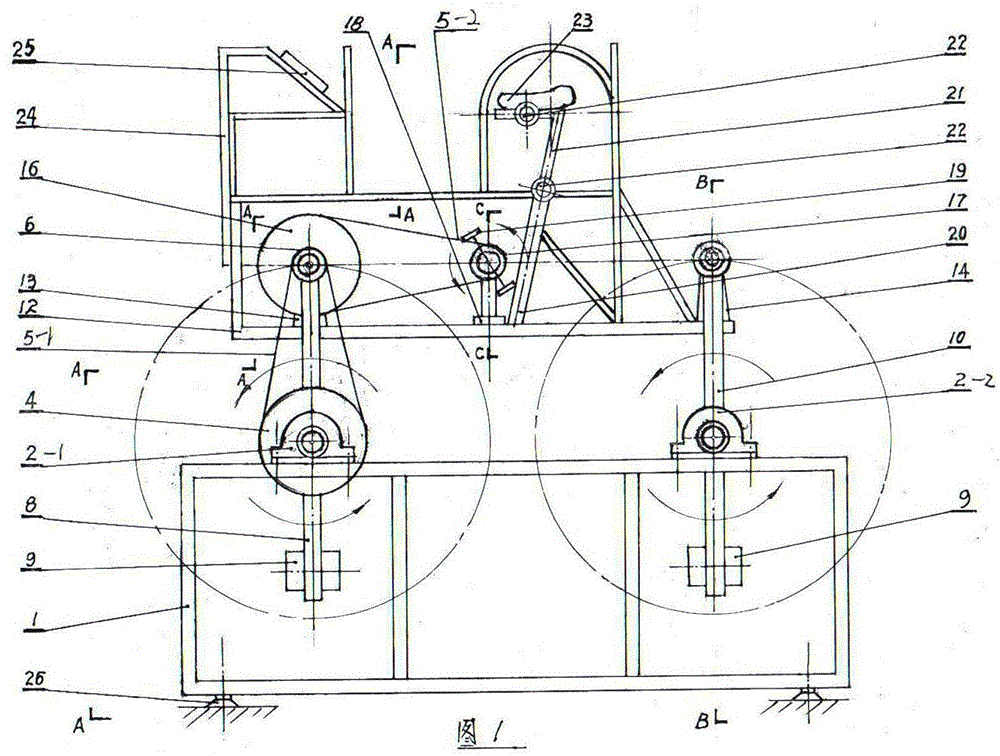

图1是本实用新型的结构示意图的主视图；
