该纤支镜移动简易操作及清洗消毒台具有造价低，不需要大型设备参与，可行性强。具有可移动、小巧、灵活等特点，集清洗、消毒、操作为一体，具有良好保护措施、具有储物功能及便于移动等多种功能，能耗低等，临床使用极其方便，大量肺炎病人及肺部肿瘤病人均需要纤支镜检查及治疗，具有较好的应用前景。

纤支镜移动式简易操作及清洗消毒台
技术领域

本实用新型涉及一种医疗器械操作及清洗消毒台，尤其涉及一种纤支镜移动式简易操作及清洗消毒台；属于医疗器械操作及清洗消毒移动装置。

背景技术

纤支镜（纤维支气管镜）适用于做肺叶、段及亚段支气管病变的观察，活检采样，细菌学、细胞学检查；配合TV系统还可进行摄影、示教和动态记录，帮助发现早期病变，能开展息肉摘除等体内外科手术；是一种用于支气管、肺疾病检查、治疗及研究的良好精密仪器。

纤支镜作为诊疗呼吸系统疾患的常用器械，在临床应用极为广泛。纤支镜导像束由精密的玻璃纤维制成，在搬运过程必须非常小心，需要特殊保护。另外，在进行呼吸系统疾病的诊疗操作时，所需要配套的药物和器材繁多，仅依靠传统的徒手搬运或者简易箱体运送，不仅非常不便，而且也容易对器具及药物造成遗漏。鉴于上述原因，目前通常都是在配备有固定操作台、固定清洗消毒台的专用操作室内使用纤支镜，因此难以在第一时间针对无法转运至专用操作室的危重病人进行检查和应急抢救。

发明内容

针对现有技术中存在的上述缺陷，本实用新型旨在提供一种集清洗、消毒和操作为一体，具有良好保护措施的纤支镜移动式简易操作及清洗消毒台。

为了实现上述目的，本实用新型采用以下技术方案：它包括位于清洗台上的四个清洗池、位于所述各清洗池上方的出液管；其特征在于：清洗台的底部有滚轮，清洗台的台面固定有容器柜，该容器柜中固定有六个容器；其中的四个容器分别通过带有控制阀的连接管各自与对应的出液管连通；在清洗台）的背面有两个箱柜，其中一个所述箱柜内固定有气泵、另一个所述箱柜内固定有与真空泵连通的痰液收集罐；该痰液收集罐与连接纤支镜的负压吸引管相连接。

连接管为软管，出液管穿过容器柜的正面活动支撑于该容器柜中；活动支撑于容器柜中的四个手柄穿过容器柜的正面向外伸出，各手柄分别通过连接杆与对应的出液管固定连接；控制阀为电控阀，容器柜的正面固定有分别与对应控制阀电连接的按钮；清洗台的背面有蓄电池柜；清洗台的左侧面固定有收纳盒、该清洗台的右侧面固定有浸泡消毒容器，该浸泡容器底部有出液管；清洗台的正面有至少一个抽屉，该抽屉的下方有储物箱；各容器由防尘盖封闭。

与现有技术比较，本实用新型由于采用了上述技术方案，将操作台与清洗消毒台有机结合起来，在清洗消毒台的底部增加了滚轮，并将纤支镜收纳、浸泡消毒等容器，以及清洗刷、空气喷枪、药液储存容器、气泵、真空吸痰等装置集中于清洗台中，因此既可方便院内及院外移动救治，又能避免传统方式容易造成器具、药物等遗漏，同时还能防止器材等损坏。

附图说明

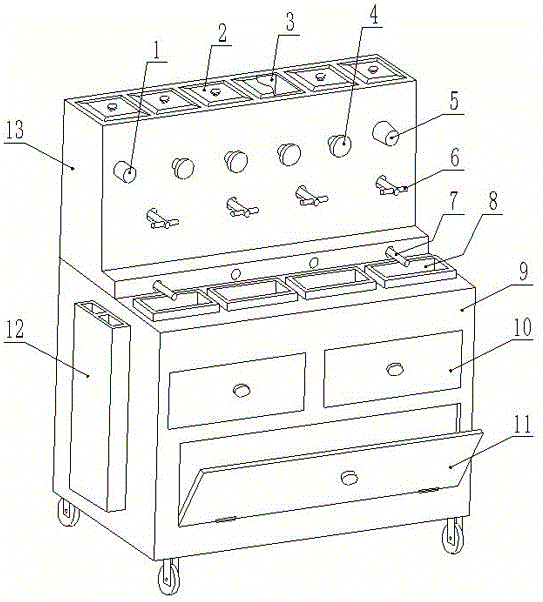

图1是本实用新型实施的立体结构示意图；

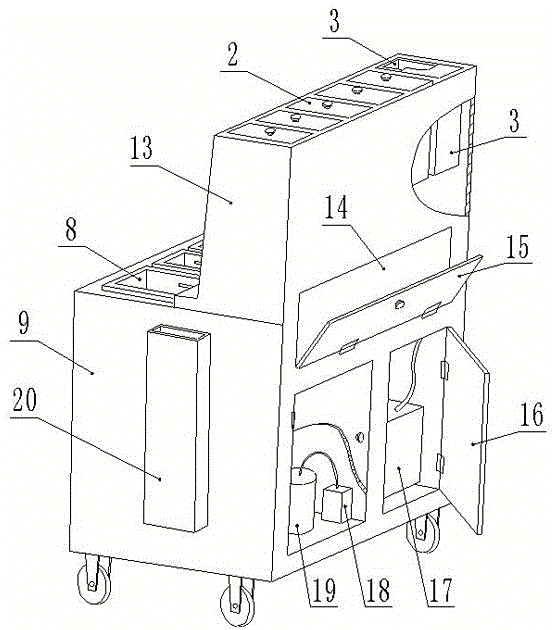

图2是图1后视立体结构示意图；

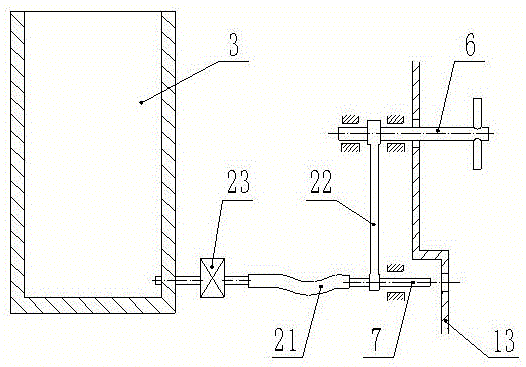

图3是安装于容器柜中的容器与出液管连接示意图。

图中：电源开关1、防尘盖2、容器3、按钮4、电源指示灯5、手柄6、出液管7、清洗池8、清洗台9、抽屉10、储物箱门11、收纳盒12、容器柜13、蓄电池柜14、蓄电池柜门15、箱柜门16、气泵17、真空泵18、痰液收集罐19、浸泡消毒容器20、连接管21、连接杆22、控制阀23。

具体实施方式

下面结合附图和具体的实施例对本实用新型作进一步说明。

如图1～3所示：清洗台9的台面固定有四个清洗池8，各清洗池8的后方是固定在清洗台9台面上的容器柜13，在该容器柜中高于清洗池8的位置固定有六个容器3。其中，处于最左边的那个容器3（参见图1）用于放置空气喷枪及负压吸引管（图中未示出），第二个至五个容器3（参见图1、图3）分别通过带有控制阀23的连接管21各自与对应的出液管7连通，所述第二个至五个容器3内依次装有盐水、酒精、酶洗药液、戊二醛；最右边的那个容器3用于收纳清洗刷（图中未示出）。在清洗台9的背面有两个箱柜，其中一个所述箱柜内固定有气泵17、另一个所述箱柜内固定有与真空泵18连通的痰液收集罐19，该痰液收集罐与连接纤支镜的负压吸引管相连接；两个所述箱柜均安装有箱柜门16。

为了保护出液管7的管口，避免其在不使用时遭受污染；连接管21采用软管，出液管7穿过容器柜13的正面活动地支撑于该容器柜中；活动地支撑于容器柜13中的四个手柄6穿过该容器柜的正面向外伸出，各手柄6分别通过连接杆22与对应的出液管7固定连接。

使用时，通过手柄6将所需要使用的那个出液管7向外拉出，第二个至五个容器3内的液体便可流入对应的清洗池8；将置于最左边的那个容器3内的空气喷枪与气泵17连接，即可对纤支镜进行清洗。使用完毕，推动该手柄6，即可将出液管7退回至容器柜13中隐藏。

为了使用方便，控制阀23采用电控阀；在容器柜13的正面（相当于控制面板）固定有分别与对应控制阀23电连接的按钮4。

为了适应院内及院外某些无电源的情况，清洗台9的背面有蓄电池柜14，该蓄电池柜由蓄电池柜门15封闭。

为了便于收纳洁净的纤支镜（图中未示出），在清洗台9的左侧面固定有收纳盒12；为了便于对已使用过的纤支镜立即进行消毒，在清洗台9的右侧面固定有浸泡消毒容器20，该浸泡消毒容器底部有排液管。

为了便于收纳其他药物和器械，清洗台9的正面两个抽屉10，该抽屉的下方有储物箱，该储物箱由储物箱门11封闭。

为了避免污染，各容器3由防尘盖2封闭。

为了使用方便，在容器柜13的正面固定有电源开关1和电源指示灯5。
