一种新型防PM2.5的鼻罩
2021-04-23 阅读次数：1053
专利权人： 王嘉伦
专利名称：一种新型防PM2.5的鼻罩
专利号：CN201920699671.X
项目简介：本实用新型公开了一种新型防PM2.5的鼻罩，包括用于覆盖佩戴者鼻部的鼻罩本体和弹性松紧带，弹性松紧带两端分别与鼻罩本体的两侧相连，鼻罩本体包括外层，外层背面一侧设有开口，且外层中间设有用于容纳滤芯的容纳空间，开口处设置有滤网层，滤网层上开设有用于更换滤芯的滤网开口，滤芯包括从外向内依次设置的过滤层和杀菌消毒层，过滤层为竹炭、活性炭和负离子过滤芯片，杀菌消毒层为纳米银过滤芯片。该鼻罩采用多层立体防护，使得尘霾、病菌、病毒等危害得到全方位防御；且可更换滤芯，实用性更强，且经济环保。
鼻罩的外形创新设计，使使用体验更佳。
综上所述，CN201920699671.X的设计具备如下优势：
【杀菌效能增强】及时隔离尘霾，更强力高效杀灭菌毒害，立体提升防护效能；
【健康效能增强】长期使用有益呼吸道健康，“随身氧吧”更增强健康生命力；
【环保效能增强】可替换滤芯减少固废污染，更坚决贯彻响应环保国策；
【节能效能增强】可拆卸式设计充分实现物尽其用更经济，有效节省资源；
【实用效能增强】不影响日常说话、吃饭、喝水，使防护作用更持续高效；
【体验效能增强】松紧带佩戴更舒适，三角固定搭接更有效防止罩体位移、侧漏；
【储备效能增强】使用简便、 鼻罩小巧更易携带、可替换滤芯更易随身存放；

技术领域

本实用新型涉及一种具有防尘霾、高效杀菌杀毒功能的鼻罩。

背景技术

大气污染物对人体的危害是多方面的，主要表现是呼吸道疾病与生理机能障碍。尤其在我国的北方地区，由于气候、地质因素和能源结构的差异，空气污染和雾霾更为严重，对人类健康造成危害，若遇到极端雾霾天气，口罩等防尘用品使用量非常大，经常会脱销。

但是市场常见的普通口罩可以把大的颗粒阻挡住，对于直径小于5微米以下颗粒却阻挡不住，更阻挡不了PM2.5，对于雾霾天气不太适用。而防护PM2.5专业口罩，成本较高，使用舒适性较差，虽然可以有效防治直径小于2.5微米的雾霾，但也难防止各种微病毒的侵入，不能形成完全高效的杀灭多种类病毒菌作用。

实用新型内容

本实用新型所要解决的技术问题是提供一种新型防PM2.5的鼻罩，它可以解决现有技术中口罩防护PM2.5效果较差，使用不方便，防护效果单一，不能高效的杀灭病毒和细菌的问题。

为了解决上述问题，本实用新型采用以下技术方案：

本实用新型提供一种新型防PM2.5的鼻罩，包括用于覆盖佩戴者鼻部的鼻罩本体和弹性松紧带，所述弹性松紧带两端分别与所述鼻罩本体的两侧相连，所述鼻罩本体包括外层，所述外层背面一侧设有开口，且所述外层中间设有用于容纳滤芯的容纳空间，所述开口处设置有滤网层，所述滤网层上开设有用于更换滤芯的滤网开口，所述滤芯包括从外向内依次设置的过滤层和杀菌消毒层，所述过滤层为竹炭、活性炭和负离子过滤芯片，所述杀菌消毒层为纳米银过滤芯片。

进一步地改进在于，所述弹性松紧带两端均设为Y型，所述弹性松紧带两端分别可拆卸的固定在所述外层的正面两侧形成三角夹式固定结构。弹性松紧带的呈Y型结构的两端与外层的正面两侧形成三角夹固定，在长时间使用时，鼻罩可以最大限度贴紧脸颊，不易产生位移和侧漏，提高体验效果。

进一步地改进在于，所述弹性松紧带两端与所述外层的正面两侧通过搭接扣相连。弹性松紧带通过搭接扣与鼻罩本体可拆卸连接，方便对弹性松紧带进行更换，或对鼻罩外层进行清洗更换，节约资源，达到环保重复利用目的，经济环保。

进一步地改进在于，所述弹性松紧带设置有两个，两个所述弹性松紧带的一端分别与所述鼻罩本体的两侧相连接，两个所述弹性松紧带的另一端连接有可相互搭接的搭扣，通过所述搭扣将两个所述弹性松紧带与所述鼻罩本体形成闭合环状。通过设置搭扣，可适应不同头型的用户的佩戴需要，调节简便。

进一步地改进在于，两个所述弹性松紧带靠近于所述鼻罩本体的一端设为Y型，且两个所述弹性松紧带的一端分别可拆卸的固定在所述外层的正面两侧形成三角夹式固定结构，两个所述弹性松紧带靠近于所述搭扣的一端均包括两个子弹性松紧带，两个所述子弹性松紧带一端与所述搭扣相连接，两个所述子弹性松紧带另一端设有可前后活动调节栓，两个所述子弹性松紧带之间形成了用于容纳耳部的空间。通过采用耳部两个子弹性松紧带绑定设计，起到交叉固定的作用，使在人劳动或运动的时候，鼻罩更不易脱落，且可以方便的通过调节栓进行调节，以与耳部的贴合度更高。

进一步地改进在于，所述外层材质为保暖防尘布料。可有效的对尘沙进行遮挡，起到立体防护的第一步，同时兼具有保暖效果，适合秋冬季节使用。

本实用新型具有如下有益效果：

本实用新型中采用多层立体防护，外层为滤网层及保暖防尘布料，可有效的遮挡尘沙，起到立体防护的第一步，滤芯中的竹炭、活性炭和负离子过滤芯片有效的过滤空气中的PM2.5尘霾，起到立体防护的第二步，滤芯中的纳米银过滤芯片有效的杀灭各种病菌和毒菌，起到立体钢护的第三步，使得尘霾、病菌、病毒等危害得到全方位防御；且外层的滤网层上设有滤网开口，可更换滤芯，根据使用情况进行滤芯的更换或对外层进行清洗更换，增加产品使用寿命，实用性更强，且经济环保；采用弹性松紧带固定鼻罩本体，使用更加便捷，更加舒适耐用。

附图说明

下面结合附图与具体实施例对本实用新型作进一步详细说明。

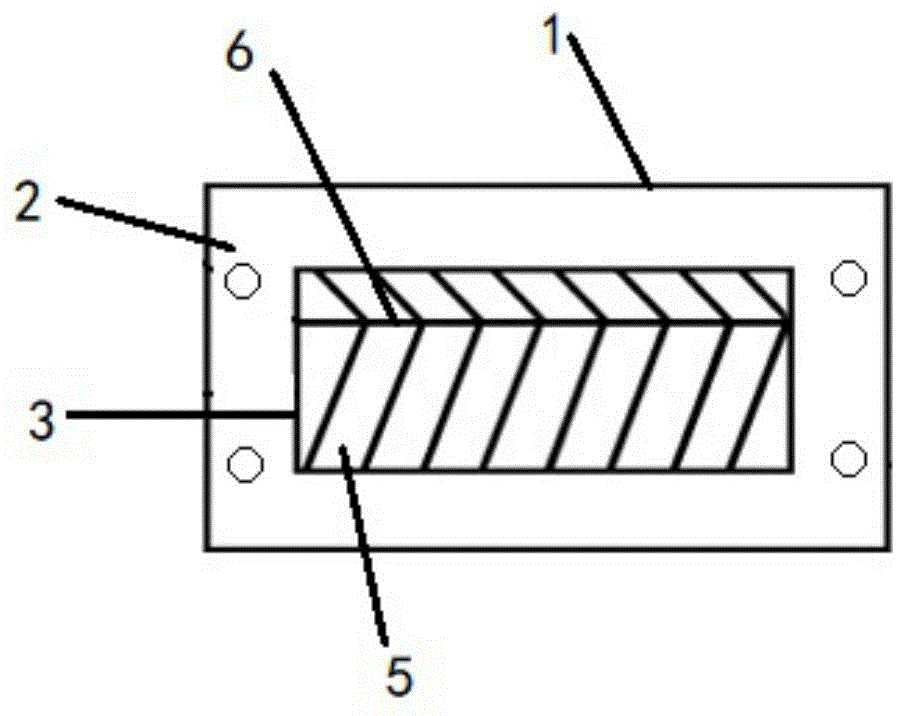

图1为实施例1中鼻罩背面的结构图；

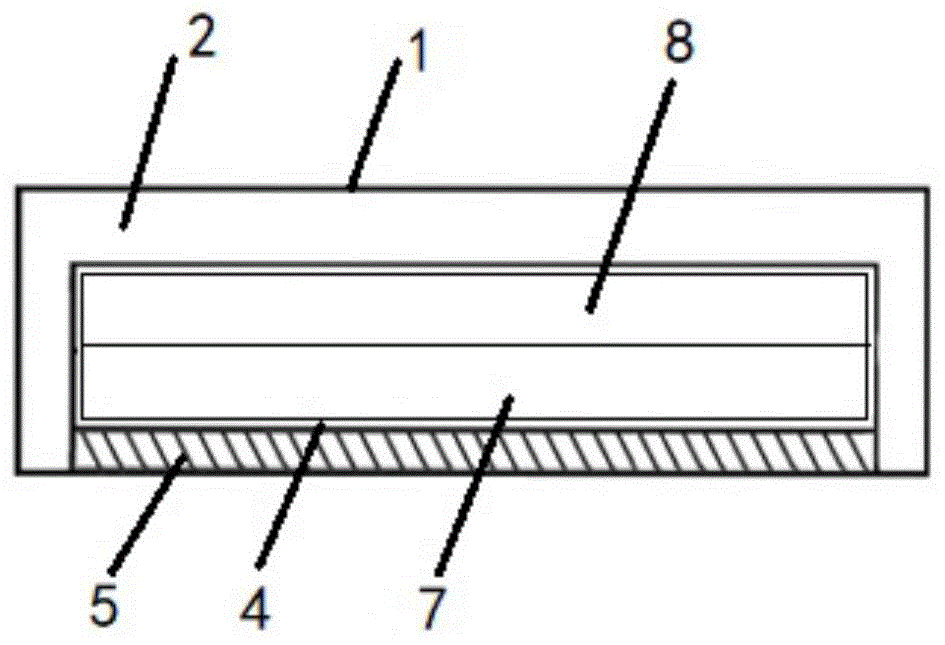

图2为实施例1中鼻罩本体的剖视图；

图3为实施例1中鼻罩整体结构的侧面剖视图；

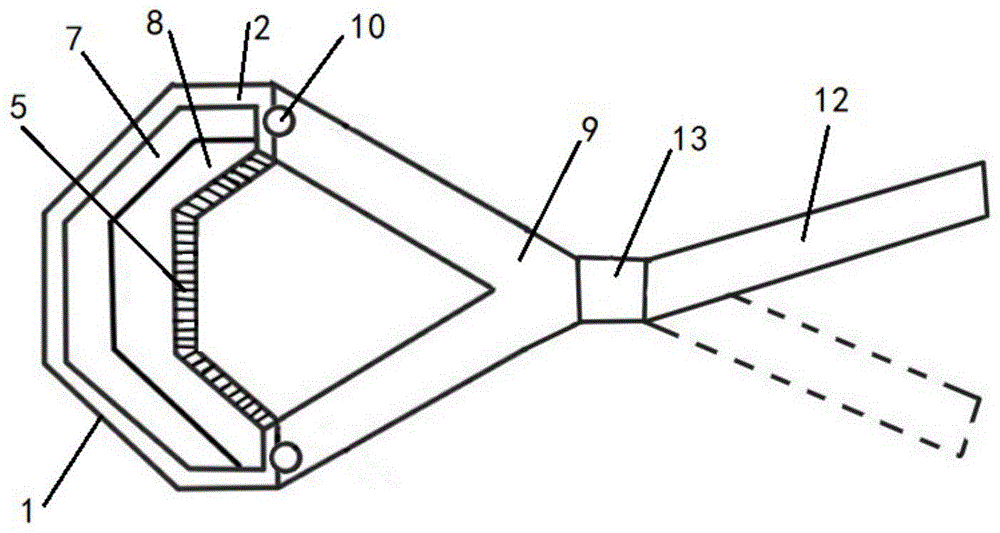

图4为实施例2中鼻罩整体结构的侧面剖视图；

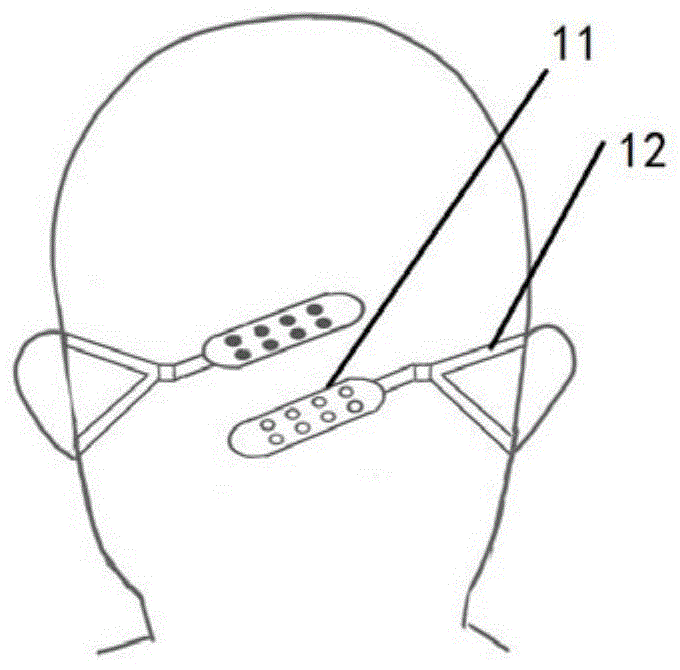

图5为实施例2中鼻罩整体结构使用状态下的后视图；

其中，具体附图标记如下：鼻罩本体1，外层2，开口3，容纳空间4，滤网层5，滤网开口6，过滤层7，杀菌消毒层8，弹性松紧带9，搭接扣10，搭扣11，子弹性松紧带12，调节栓13。

具体实施方式

实施例1

本实用新型的实施例1公开了一种新型防PM2.5的鼻罩，如图1至图3所示，包括用于覆盖佩戴者鼻部的鼻罩本体1和弹性松紧带9，弹性松紧带9两端分别与鼻罩本体1的两侧相连，鼻罩本体1包括外层2，外层2背面一侧设有开口3，且外层2中间设有用于容纳滤芯的容纳空间4，开口3处设置有滤网层5，滤网层5上开设有用于更换滤芯的滤网开口6，滤芯包括从外向内依次设置的过滤层7和杀菌消毒层8，过滤层7为竹炭、活性炭和负离子过滤芯片，杀菌消毒层8为纳米银过滤芯片。

其中，弹性松紧带9两端均设为Y型，弹性松紧带9两端分别可拆卸的固定在外层2的正面两侧形成三角夹式固定结构。弹性松紧带9的呈Y型结构的两端与外层2的正面两侧形成三角夹固定，在长时间使用时，鼻罩可以最大限度贴紧脸颊，不易产生位移和侧漏，提高体验效果。

其中，弹性松紧带9两端与外层2的正面两侧通过搭接扣10相连。弹性松紧带9通过搭接扣10与鼻罩本体1可拆卸连接，方便对弹性松紧带9进行更换，或对鼻罩外层2进行清洗更换，节约资源，达到环保重复利用目的，经济环保。

其中，外层2材质为保暖防尘布料。可有效的对尘沙进行遮挡，起到立体防护的第一步，同时兼具有保暖效果，适合秋冬季节使用。

该产品采用多层立体防护，外层2为滤网层5及保暖防尘布料，可有效的遮挡尘沙，起到立体防护的第一步，滤芯中的竹炭、活性炭和负离子过滤芯片有效的过滤空气中的PM2.5尘霾，起到立体防护的第二步，滤芯中的纳米银过滤芯片有效的杀灭各种病菌和毒菌，起到立体钢护的第三步，使得尘霾、病菌、病毒等危害得到全方位防御；且外层2的滤网层5上设有滤网开口6，可更换滤芯，可根据使用情况进行滤芯的更换或对外层2进行清洗更换，增加产品使用寿命，实用性更强，且经济环保；采用弹性松紧带9固定鼻罩本体1，使用更加便捷，更加舒适耐用。

实施例2

本实用新型的实施例2公开了一种新型防PM2.5的鼻罩，实施例2与实施例1的基本技术特征相同，两者具有如下区别技术特征：如图4和图5所示，弹性松紧带9设置有两个，两个弹性松紧带9的一端分别与鼻罩本体1的两侧相连接，两个弹性松紧带9的另一端连接有可相互搭接的搭扣11，通过搭扣11将两个弹性松紧带9与鼻罩本体1形成闭合环状。两个弹性松紧带9靠近于鼻罩本体1的一端设为Y型，且两个弹性松紧带9的一端分别可拆卸的固定在外层2的正面两侧形成三角夹式固定结构，两个弹性松紧带9靠近于搭扣11的一端均包括两个子弹性松紧带12，两个子弹性松紧带12一端与搭扣11相连接，两个子弹性松紧带12另一端设有可前后活动调节栓13，两个子弹性松紧带12之间形成了用于容纳耳部的空间。通过设置搭扣11，可适应不同头型的用户的佩戴需要，调节简便，通过采用耳部两个子弹性松紧带12绑定设计，起到交叉固定的作用，使在人劳动或运动的时候，鼻罩更不易脱落，且可以方便的通过调节栓13进行调节，以与耳部的贴合度更高。

以上应用了具体个例对本实用新型进行阐述，只是用于帮助理解本实用新型，并不用以限制本实用新型。对于本实用新型所属技术领域的技术人员，依据本实用新型的思想，还可以做出若干简单推演、变形或替换。
