名称：一种新型医院导管固定用魔术贴

摘要：
本实用新型属于医疗器材技术领域，具体为一种新型医院导管固定用魔术贴，包括装置主体、左斜面和右斜面，装置主体的另一侧嵌入连接有右斜面，右斜面的顶部嵌入连接有粘性胶，粘性胶的内部中间活动连接有分界线，分界线的顶部活动连接有拉带粘性层，拉带粘性层的两侧底部固定连接有定位销，定位销的底部嵌入连接有凹槽，凹槽能够将定位销进行固定，使得固定机构能够在将装置主体自身的牢固性进行增强时，增加装置主体的可分割性，使得装置主体能够根据医护人员的需要，将导管进行分隔开，而连接机构能够在使用者需要将装置主体的长度进行延长时，能够让医护人员根据需求使用相应数量的装置主体进行连接，在未来具有广泛的发展前景。
一种新型医院导管固定用魔术贴
技术领域

本实用涉及医疗器材技术领域，具体为一种新型医院导管固定用魔术贴。

背景技术

魔术贴（HOOk&LOOP）读音móshùtiē，又名粘扣带或吱啦扣（一拉吱啦响，有扣子的作用），是衣服上常用的一种连接辅料，分子母两面。

现有的魔术贴，在医护人员需要将固定后的导管进行分隔开时，因为自身的粘性，无法让导管进行分割，使得医护人员需要使用刀具进行切割，导致损坏导管的内部，且无法根据医护人员的需求，将魔术贴的可黏贴长度进行增加，使得魔术贴的可黏贴长度过于窄小，导致魔术贴的实用性不高。

所以，如何设计一种新型医院导管固定用魔术贴，成为我们当前需要解决的问题。

发明内容

本实用新型的目的在于提供一种新型医院导管固定用魔术贴，以解决上述背景技术中提出无法让导管进行分割和无法根据医护人员的需求增加魔术贴的可黏贴长度的问题。

为实现上述目的，本实用新型提供如下技术方案：一种新型医院导管固定用魔术贴，包括装置主体、左斜面和右斜面，所述装置主体的另一侧嵌入连接有右斜面，所述右斜面的顶部嵌入连接有粘性胶，所述粘性胶的内部中间活动连接有分界线，所述分界线的顶部活动连接有拉带粘性层，所述拉带粘性层的两侧底部固定连接有定位销，所述定位销的底部嵌入连接有凹槽，所述凹槽的外壁嵌入连接有第一连接胶，所述分界线的两侧嵌入连接有内层，所述内层的底部外围嵌入连接有第二连接胶，所述拉带粘性层的顶部外围嵌入连接有拉带，所述拉带的顶端嵌入连接有上纹路，所述上纹路的底端嵌入连接有下纹路，所述装置主体的一侧嵌入连接有左斜面，所述装置主体的底部外围活动连接有外包。

优选的，所述拉带的一侧嵌入连接有缝口。

优选的，所述装置主体的顶部嵌入连接有透气孔。

优选的，所述外包的两侧固定连接有包角。

优选的，由所述左斜面、右斜面、第一连接胶和第二连接胶共同组成连接机构。

优选的，由所述拉带、拉带粘性层、定位销和凹槽共同组成固定机构。

与现有技术相比，本种实用新型的有益效果是:

1.该种新型医院导管固定用魔术贴，通过装置主体内设置有连接机构，能够在使用者需要将装置主体的长度进行延长时，将左斜面与右斜面进行贴合，然后通过第一连接胶与第二连接胶进行相互固定，使得医护人员可以根据需要使用相应数量的装置主体进行连接，有效地提高了装置主体的连接性。

2.该种新型医院导管固定用魔术贴，通过装置主体内设置有固定机构，能够在固定机构将装置主体自身的牢固性进行增强时，增加装置主体的可分割性，使得装置主体能够在医护人员的需要下，将导管进行分隔开，有效地提高了装置主体的固定性与便捷性。

附图说明

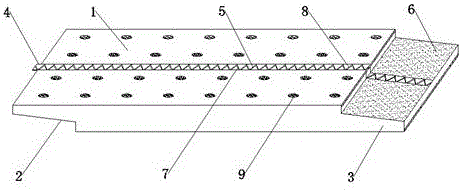

图1为本实用新型的装置主体的结构示意简图；

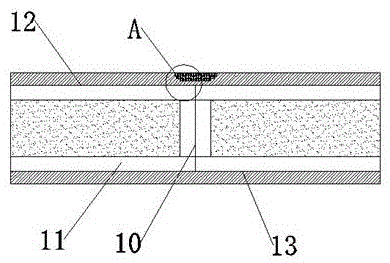

图2为本实用新型的装置主体的侧视剖面示意简图；

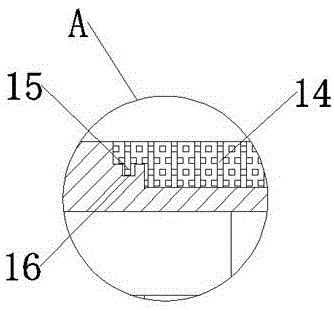

图3为本实用新型的A装置的剖视平面示意简图；

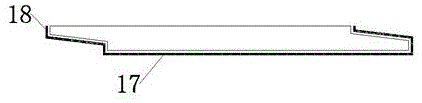

图4为本实用新型的装置主体的平面结构示意简图。

图中：1、装置主体，2、左斜面，3、右斜面，4、缝口，5、上纹路，6、粘性胶，7、下纹路，8、拉带，9、透气孔，10、分界线，11、内层，12、第一连接胶，13、第二连接胶，14、拉带粘性层，15、定位销，16、凹槽，17、外包，18、包角。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例一，请参阅图1-4，本实用新型提供一种技术方案：一种新型医院导管固定用魔术贴，包括装置主体1、左斜面2和右斜面3，装置主体1的另一侧嵌入连接有右斜面3，右斜面3的顶部嵌入连接有粘性胶6，粘性胶6的内部中间活动连接有分界线10，分界线10的顶部活动连接有拉带粘性层14，拉带粘性层14的两侧底部固定连接有定位销15，定位销15的底部嵌入连接有凹槽16，凹槽16的外壁嵌入连接有第一连接胶12，分界线10的两侧嵌入连接有内层11，内层11的底部外围嵌入连接有第二连接胶13，拉带粘性层14的顶部外围嵌入连接有拉带8，拉带8的顶端嵌入连接有上纹路5，上纹路5的底端嵌入连接有下纹路7，装置主体1的一侧嵌入连接有左斜面2，装置主体1的底部外围活动连接有外包17。

优选的，拉带8的一侧嵌入连接有缝口4，在医护人员需要将导管进行分离时，医护人员可以通过拉动拉带8一侧的缝口4，进而将拉带8与装置主体1进行分离，使得固定在导管上的装置主体1能够与导管一起分隔开，从而能够方便医护人员将导管进行二次利用，避免装置主体1粘性过强，而导致的导管无法分隔开，有效地提高了装置主体1的可变性。

优选的，装置主体1的顶部嵌入连接有透气孔9，在医护人员使用装置主体1对导管进行固定后，通过装置主体1顶部的透气孔9将装置主体1与导管之间的气体进行导出，防止空气影响装置主体1与导管之间的粘性胶6的粘性产生氧化，导致装置主体1无法对导管进行固定，有效地提高了装置主体1的排气性。

优选的，外包17的两侧固定连接有包角18，通过外包17两侧的包角18，能够对装置主体1两侧的粘性胶6进行包裹保护，使得装置主体1在未进行使用前，能够将粘性保持住，防止粘性胶6与外界的空气产生氧化而减弱粘性胶6的粘性，进而影响装置主体1的固定性，有效地提高了装置主体1的包装性。

优选的，由左斜面2、右斜面3、第一连接胶12和第二连接胶13共同组成连接机构，在医护人员不满足于装置主体1的长度而需要将装置主体1的长度进行延长时，医护人员可以将装置主体1一侧的左斜面2与装置主体1另一侧的右斜面3进行贴合，然后通过凹槽16外壁的第一连接胶12与内层11底部外壁的第二连接胶13向贴合固定，使得医护人员能够根据需要将相应数量的装置主体1进行连接固定，所以通过装置主体1内设置有连接机构，能够在使用者需要将装置主体1的长度进行延长时，将左斜面2与右斜面3进行贴合，然后通过第一连接胶12与第二连接胶13进行相互固定，使得医护人员可以根据需要使用相应数量的装置主体1进行连接，使得医护人员能够改变装置主体1的可黏贴长度，有效地提高了装置主体1的连接性。

优选的，由拉带8、拉带粘性层14、定位销15和凹槽16共同组成固定机构，通过分界线10顶部的拉带粘性层14将分界线10两侧的内层11进行固定，然后通过拉带粘性层14两侧底部的定位销15卡在定位销15底部的凹槽16内后，增加装置主体1自身的牢固性，然后在医护人员需要将黏贴住的导管进行分离时，再通过拉带粘性层14顶部的拉带8将定位销15从凹槽16内拉出，进而通过分界线10将内层11进行分离，从而能够达到分割装置主体1的作用，所以通过装置主体1内设置有固定机构，能够在固定机构将装置主体1自身的牢固性进行增强时，增加装置主体1的可分割性，使得装置主体1能够在医护人员的需要下，将导管进行分隔开，有效地提高了装置主体1的固定性与便捷性。

工作原理：首先，在医护人员需要将导管进行分离时，医护人员可以通过拉动拉带8一侧的缝口4，进而将拉带8与装置主体1进行分离，使得固定在导管上的装置主体1能够与导管一起分隔开，从而能够方便医护人员将导管进行二次利用，避免装置主体1粘性过强，而导致的导管无法分隔开，有效地提高了装置主体1的可变性。

然后，在医护人员使用装置主体1对导管进行固定后，通过装置主体1顶部的透气孔9将装置主体1与导管之间的气体进行导出，防止空气影响装置主体1与导管之间的粘性胶6的粘性产生氧化，导致装置主体1无法对导管进行固定，有效地提高了装置主体1的排气性。

接着，通过外包17两侧的包角18，能够对装置主体1两侧的粘性胶6进行包裹保护，使得装置主体1在未进行使用前，能够将粘性保持住，防止粘性胶6与外界的空气产生氧化而减弱粘性胶6的粘性，进而影响装置主体1的固定性，有效地提高了装置主体1的包装性。

紧接着，在医护人员不满足于装置主体1的长度而需要将装置主体1的长度进行延长时，医护人员可以将装置主体1一侧的左斜面2与装置主体1另一侧的右斜面3进行贴合，然后通过凹槽16外壁的第一连接胶12与内层11底部外壁的第二连接胶13向贴合固定，使得医护人员能够根据需要将相应数量的装置主体1进行连接固定，所以通过装置主体1内设置有连接机构，能够在使用者需要将装置主体1的长度进行延长时，将左斜面2与右斜面3进行贴合，然后通过第一连接胶12与第二连接胶13进行相互固定，使得医护人员可以根据需要使用相应数量的装置主体1进行连接，使得医护人员能够改变装置主体1的可黏贴长度，有效地提高了装置主体1的连接性。

最后，通过分界线10顶部的拉带粘性层14将分界线10两侧的内层11进行固定，然后通过拉带粘性层14两侧底部的定位销15卡在定位销15底部的凹槽16内后，增加装置主体1自身的牢固性，然后在医护人员需要将黏贴住的导管进行分离时，再通过拉带粘性层14顶部的拉带8将定位销15从凹槽16内拉出，进而通过分界线10将内层11进行分离，从而能够达到分割装置主体1的作用，所以通过装置主体1内设置有固定机构，能够在固定机构将装置主体1自身的牢固性进行增强时，增加装置主体1的可分割性，使得装置主体1能够在医护人员的需要下，将导管进行分隔开，有效地提高了装置主体1的固定性与便捷性。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
