一种微倾可调拉伸摇摆床
2021-05-26 阅读次数：1241
申请(专利)号： CN201922440961.5
申请权利人： 温根明;
摘要：
本实用新型提供了一种微倾可调拉伸摇摆床，包括：床架；床面，所述床面安装在所述床架上；脚摆器，所述脚摆器安装于所述床面的一端；驱动装置，所述驱动装置与所述脚摆器连接，安装于所述脚摆器对应位置，所述床面的下端，用以解决颈椎、腰椎病人不方便实现拉伸牵引的问题。
一种微倾可调拉伸摇摆床
技术领域

本实用新型涉及医疗器械技术领域，特别涉及一种微倾可调拉伸摇摆床。

背景技术

目前，对于颈椎、腰椎患者的恢复通过医疗拉伸器材实现，但是拉伸器材拉伸过程相对粗暴激进，需要专业人员指导，不方便患者日常恢复。

实用新型内容

本实用新型提供一种微倾可调拉伸摇摆床，用以解决颈椎、腰椎病人不方便实现拉伸牵引的问题。

一种微倾可调拉伸摇摆床，包括：

床架；

床面，所述床面安装在所述床架上；

脚摆器，所述脚摆器安装于所述床面的一端；

驱动装置，所述驱动装置与所述脚摆器连接，安装于所述脚摆器对应位置，所述床面的下端。

优选的，所述驱动装置包括：

外壳，所述外壳安装在所述床面下方，所述脚摆器对应位置；

电机，所述电机安装在所述外壳内；

第一连杆，所述第一连杆的一端与所述电机的输出轴的上端固定连接；

第二连杆，所述第二连杆的一端与所述第一连杆的另一端通过转轴可旋转连接，所述第二连杆的长度大于第一连杆的长度。

优选的，所述的一种微倾可调拉伸摇摆床，还包括：

脚摆器安装座，所述脚摆器安装座下端中间位置固定连接的短轴与所述第二连杆的另一端通过转轴可旋转连接，所述脚摆器安装座在驱动装置的驱动下，垂直于所述床面方向往复运动，所述脚摆器安装座沿滑动方向的两侧设置滑块，所述脚摆器安装座上间隔开两个大小一致的圆孔；

第一滑槽，所述床面在脚摆器安装座对应位置开第一滑槽，所述第一滑槽为沿脚摆器安装座运动方向两侧带有凸缘的孔，所述脚摆器安装座安装在所述第一滑槽内，所述脚摆器安装座的滑块分别对应在所述第一滑槽的凸缘上滑动。

优选的，所述脚摆器为设置两个凹槽的驼峰状脚摆器，两个凹槽处用于摆放双脚，所述脚摆器下端间隔连接两个插轴，所述插轴插接于所述圆孔内。

优选的，所述的一种微倾可调拉伸摇摆床，还包括：液压推杆，所述液压推杆一端铰接于床架靠近所述驱动装置的一端的上端，另一端铰接于所述床面的下端，所述床架远离所述驱动装置的一端与所述床面对应的一端通过合页连接。

优选的，所述脚摆器还包括：

安全绑带，设置为两个，所述安全绑带带安全带插扣，所述安全绑带连接于凹槽的上方。

优选的，所述的一种微倾可调拉伸摇摆床，还包括：第二滑槽，所述第二滑槽设置于所述床面中间位置。

优选的，所述的一种微倾可调拉伸摇摆床，还包括：

腰摆器，所述腰摆器设置一凹型槽，凹型槽用于放置腰部，所述腰摆器下端间隔连接两个插轴；

摇摆杆，所述摇摆杆为一两端带有挡块的细长杆；

连接套管，所述连接套管套设在所述摇摆杆外，所述连接套管中间开一小圆孔；

腰摆器安装座，所述腰摆器安装座安装于所述床面中间位置的第二滑槽中，所述连接套管设置为三个，分别与所述脚摆器安装座的一端下端、所述腰摆器安装座与所述脚摆器安装座一端相对的一端下端、床面下端通过短轴连接，所述短轴带有顶帽，顶帽设置于连接套管内，短轴穿过小圆孔与所述脚摆器安装座、所述腰摆器安装座、床面固定连接，所述连接套管与短轴可转动连接，所述摇摆杆依次穿过所述脚摆器安装座、床面、腰摆器安装座下端的连接套管；

所述腰摆器安装座在摇摆杆的驱动下，垂直于所述床面方向往复运动，与所述脚摆器安装座做相反方向的运动，所述腰摆器安装座沿滑动方向的两侧设置滑块，所述腰摆器安装座上间隔开两个大小一致的圆孔；

所述腰摆器的插轴插接于所述腰摆器安装座上的圆孔内。

本实用新型的工作原理和有益效果：提供了一种微倾可调拉伸摇摆床，包括：床架；床面，所述床面安装在所述床架上；脚摆器，所述脚摆器安装于所述床面的一端；驱动装置，所述驱动装置与所述脚摆器连接，安装于所述脚摆器对应位置，所述床面的下端，用以解决颈椎、腰椎病人不方便实现拉伸牵引的问题。

本实用新型的其它特征和优点将在随后的说明书中阐述，并且，部分地从说明书中变得显而易见，或者通过实施本实用新型而了解。本实用新型的目的和其他优点可通过在所写的说明书以及附图中所特别指出的结构来实现和获得。

下面通过附图和实施例，对本实用新型的技术方案做进一步的详细描述。

附图说明


附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

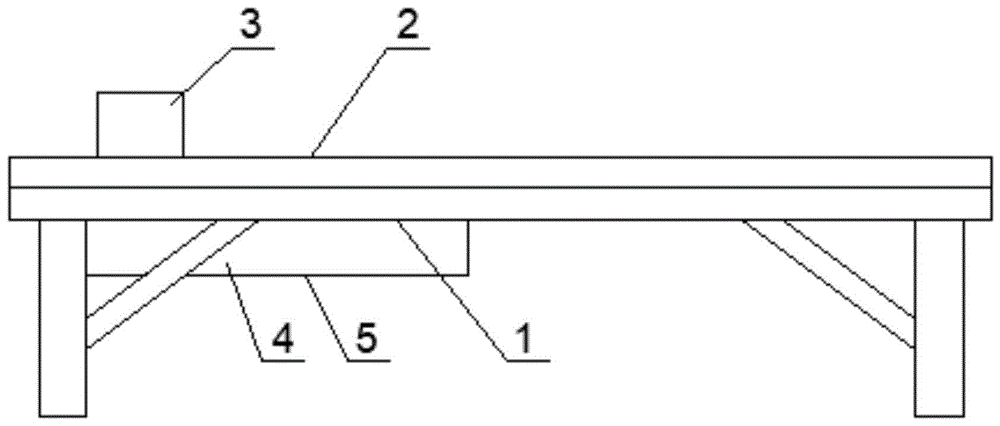

图1为本实用新型实施例中一种微倾可调拉伸摇摆床的结构示意图；

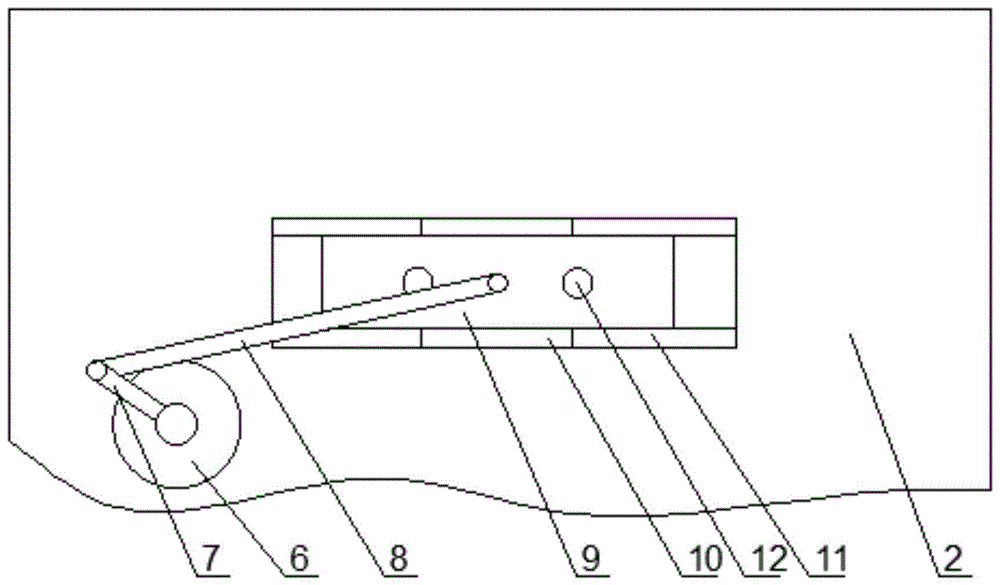

图2为本实用新型实施例中驱动装置去掉外壳驱动脚摆器安装座的仰视结构示意图；

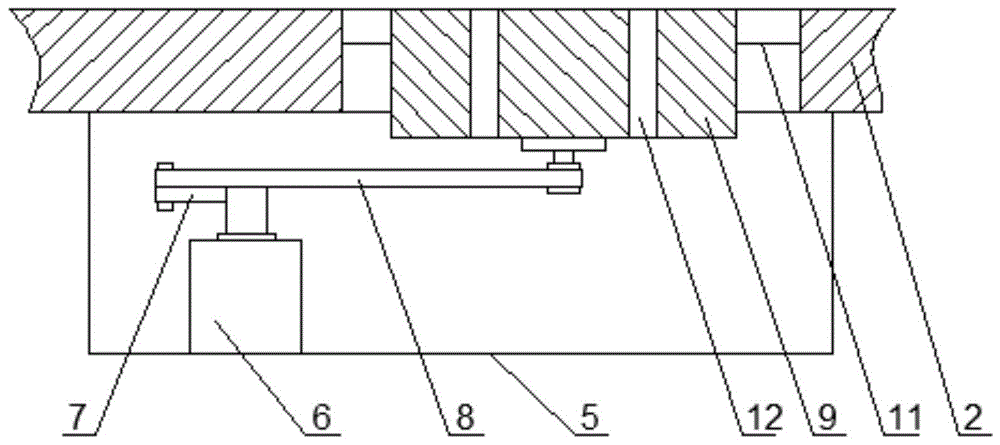

图3为本实用新型实施例中驱动装置去掉外壳驱动脚摆器安装座的正视剖视结构示意图；

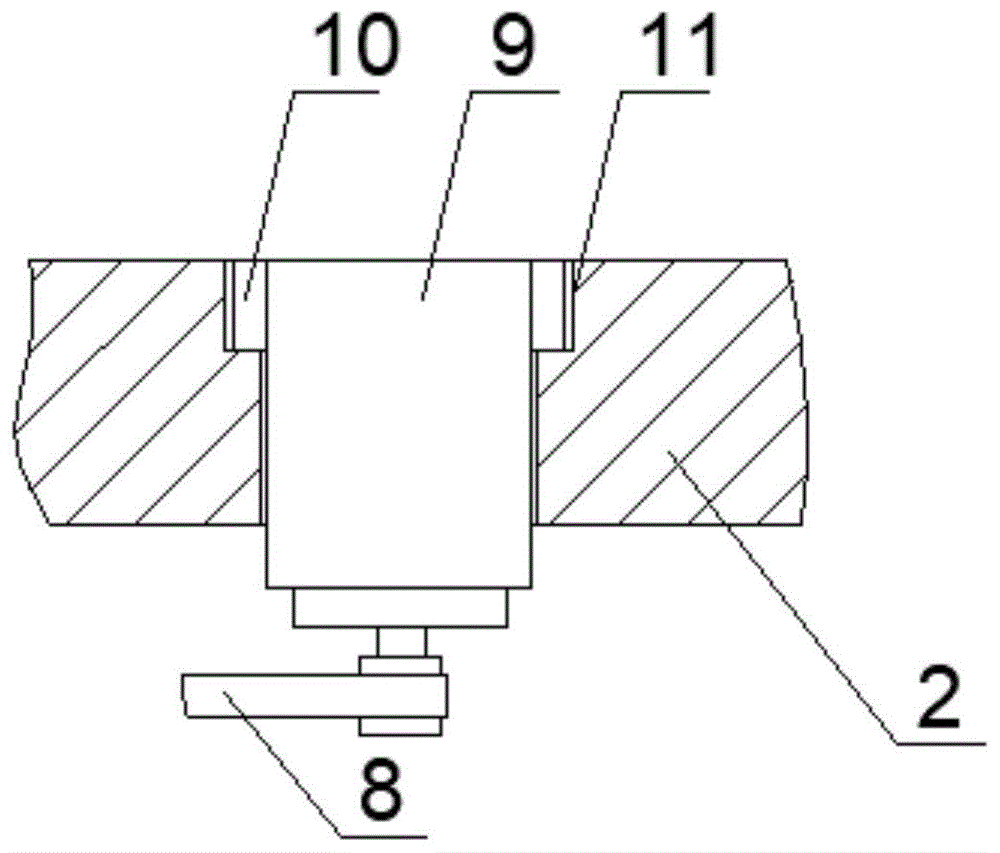

图4为本实用新型实施例中脚摆器安装座在滑槽中剖视结构示意图；

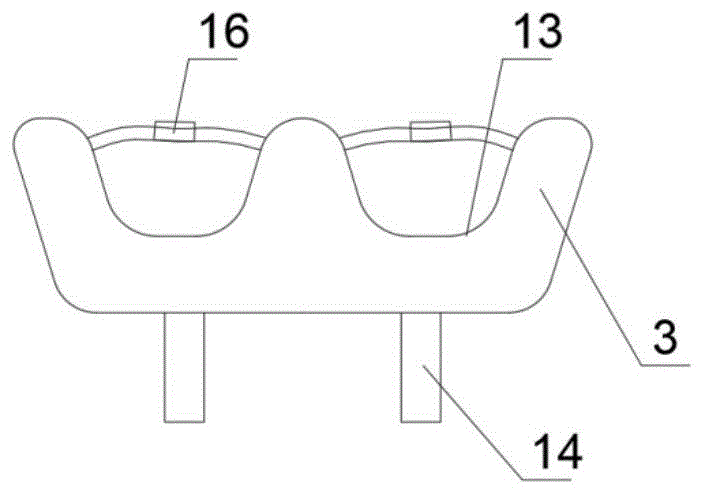

图5为本实用新型实施例中一种脚摆器的结构示意图；

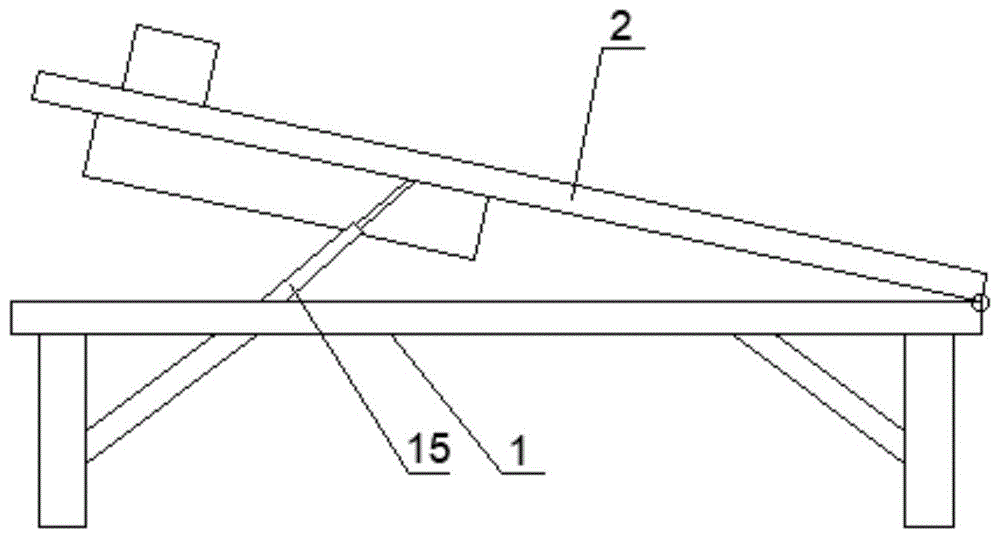

图6为本实用新型实施例中一种微倾可调拉伸摇摆床带液压推杆的结构示意图；

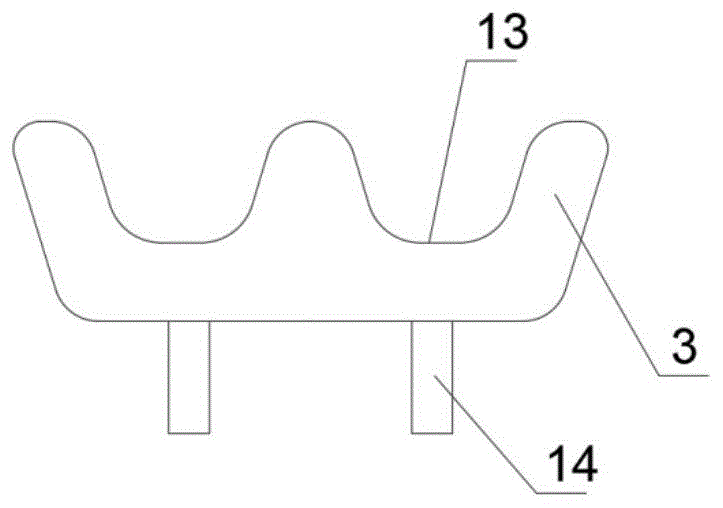

图7为本实用新型实施例中另一种脚摆器的结构示意图；

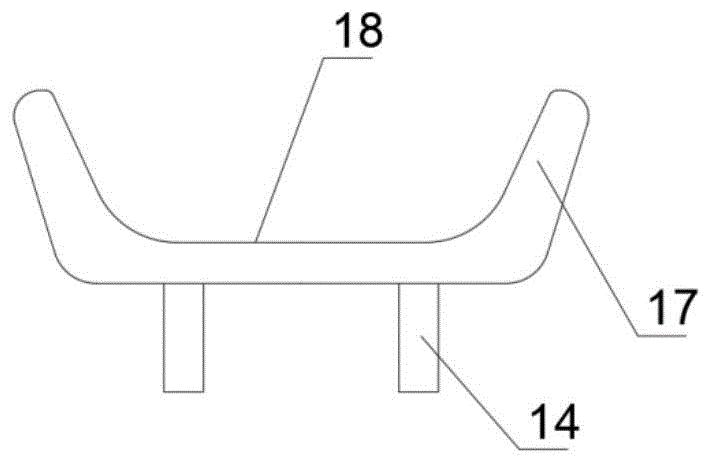

图8为本实用新型实施例中一种腰摆器的结构示意图；

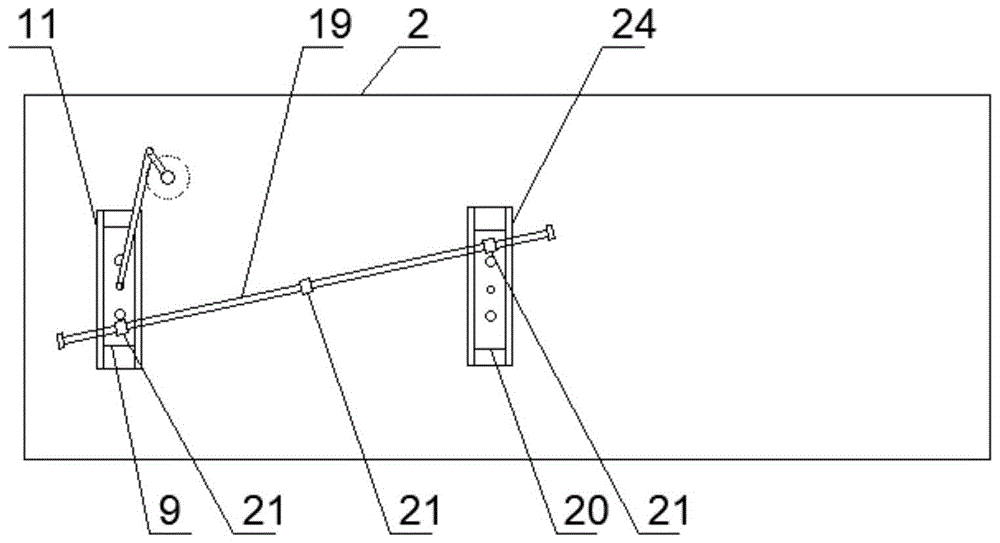

图9为本实用新型实施例中一种微倾可调拉伸摇摆床去掉外壳的仰视结构示意图；

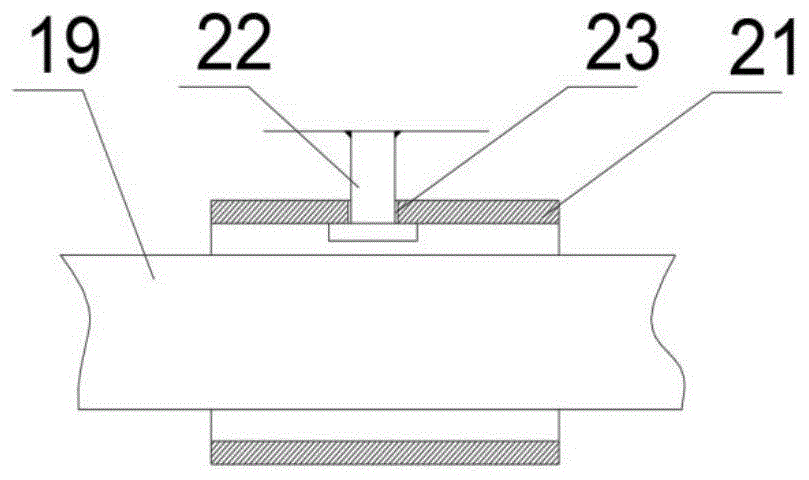

图10为本实用新型实施例中一种连接套管的结构示意图；

图中：1、床架；2、床面；3、脚摆器；4、驱动装置；5、外壳；6、电机；7、第一连杆；8、第二连杆；9、脚摆器安装座；10、滑块；11、第一滑槽；12、圆孔；13、凹槽；14、插轴；15、液压推杆；16、安全绑带；17、腰摆器；18、凹型槽；19、摇摆杆；20、腰摆器安装座；21、连接套管；22、短轴；23、小圆孔；24、第二滑槽。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

另外，在本实用新型中如涉及“第一”、“第二”等的描述仅用于描述目的，并非特别指称次序或顺位的意思，亦非用以限定本实用新型，其仅仅是为了区别以相同技术用语描述的组件或操作而已，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。另外，各个实施例之间的技术方案以及技术特征可以相互结合，但是必须是以本领域普通技术人员能够实现为基础，当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在，也不在本实用新型要求的保护范围之内。

本实用新型实施例提供了一种微倾可调拉伸摇摆床，如图1-图10所示，包括：

床架1；

床面2，所述床面2安装在所述床架1上；

脚摆器3，所述脚摆器3安装于所述床面2的一端；

驱动装置4，所述驱动装置4与所述脚摆器3连接，安装于所述脚摆器3

对应位置，所述床面2的下端；

上述技术方案的工作原理为：床面设置于床架上，驱动装置驱动床面上的脚摆器平行于床宽边方向往复运动，人躺于床面上，将脚放入脚摆器，脚随着脚摆器水平方向来回运动；

上述技术方案的有益效果为：实现了躺在床上就可以带动全身筋骨肌肉运动，解决了颈椎、腰椎病人不方便实现拉伸牵引的问题。

在一个实施例中，所述驱动装置4包括：

外壳5，所述外壳5安装在所述床面2下方，所述脚摆器3对应位置；

电机6，所述电机6安装在所述外壳5内；

第一连杆7，所述第一连杆7的一端与所述电机6的输出轴的上端固定连接；

第二连杆8，所述第二连杆8的一端与所述第一连杆7的另一端通过转轴可旋转连接，所述第二连杆8的长度大于第一连杆7的长度；

在一个实施例中，电机与电机控制器连接，电机控制器调节电机转速；

上述技术方案的工作原理与有益效果为：电机安装在外壳内，电机带动第一连杆旋转，第一连杆带动第二连杆的一端做旋转运动，另一端可以做直线运动，外壳防护人员接近旋转件电机，防止人员伤害，并且外壳为电机的安装提供支撑，电机带动两个连杆的运动将电机的旋转运动转化为直线运动，机构设置简单，实现了对脚摆器的往复直线运动的驱动，电机转速的调整，实现了驱动往复运动摆动频率的调整，摆动频率最高设置为80次每分钟。

在一个实施例中，所述的一种微倾可调拉伸摇摆床，还包括：

脚摆器安装座9，所述脚摆器安装座9下端中间位置固定连接的短轴与所述第二连杆8的另一端通过转轴可旋转连接，所述脚摆器安装座9在驱动装置4的驱动下，垂直于所述床面2方向往复运动，所述脚摆器安装座9沿滑动方向的两侧设置滑块10，所述脚摆器安装座9上间隔开两个大小一致的圆孔12；

第一滑槽11，所述床面2在脚摆器安装座9对应位置开第一滑槽11，所述第一滑槽11为沿脚摆器安装座9运动方向两侧带有凸缘的孔，所述脚摆器安装座9安装在所述第一滑槽11内，所述脚摆器安装座9的滑块10分别对应在所述第一滑槽11的凸缘上滑动；

上述技术方案的工作原理与有益效果为：脚摆器安装座在驱动装置的驱动下，在第一滑槽中进行往复运动，滑块的设置一方面对脚摆器安装座进行支撑，另一方面由于滑块与第一滑槽的接触面积相对小，减少了滑块与第一滑槽之间的摩擦阻力，有助于脚摆器安装座在第一滑槽中更加顺畅的运动。

在一个实施例中，所述脚摆器3为设置两个凹槽13的驼峰状脚摆器，两个凹槽处用于摆放双脚，所述脚摆器3下端间隔连接两个插轴14，所述插轴14插接于所述圆孔12内；

上述技术方案的工作原理与有益效果为：脚摆器两个凹槽处用于摆放双脚，脚摆器下端的插轴用于与脚摆器安装座圆孔的插接，脚摆器安装拆卸方便，实现了人员脚的摆放。

在一个实施例中，所述的一种微倾可调拉伸摇摆床，还包括：液压推杆15，所述液压推杆15一端铰接于床架1靠近所述驱动装置4的一端的上端，另一端铰接于所述床面2的下端，所述床架1远离所述驱动装置4的一端与所述床面2对应的一端通过合页连接；液压推杆的最大行程可将床面推起与床架的角度呈30度夹角；

上述技术方案的工作原理与有益效果为：设置于床架与床面之间，靠近驱动装置，也就是靠近脚摆器一端的液压推杆以及设置于床架与床面之间另一端的合页实现了将床尾的推起，实现了床面角度的调节，人员躺在床上不仅能平躺，还可以呈一角度，脚高头低的倒躺，此时双脚踝被固定，且处于摇摆状态中，人体自然向下滑，角度的改变使得人员在重力的作用下更好地实现了对身体各部位，包括颈椎，腰椎，肌肉骨骼的纵向拉伸，有利于不正常的骨节回到正常位置，液压推杆行程只能调整最大角度到30度，更加安全，防止用力过猛，过度拉伸造成伤害。

在一个实施例中，所述脚摆器3还包括：

安全绑带16，设置为两个，所述安全绑带16带安全带插扣，所述安全绑带16连接于凹槽13的上方；安全绑带内充满棉花或其他柔软填充物；

上述技术方案的工作原理与有益效果为：脚摆器上加装安全绑带，有助于床面与床架成一角度时，对人员脚部的固定，防止人员的下滑，保证安全，安全绑带的柔软填充物保证人员脚部固定时的舒适。

在一个实施例中，所述的一种微倾可调拉伸摇摆床，还包括：第二滑槽24，所述第二滑槽24设置于所述床面2中间位置。

在一个实施例中，所述的一种微倾可调拉伸摇摆床，还包括：

腰摆器17，所述腰摆器17设置一凹型槽18，凹型槽用于放置腰部，所述腰摆器17下端间隔连接两个插轴14；

摇摆杆19，所述摇摆杆19为一两端带有挡块的细长杆；

连接套管21，所述连接套管21套设在所述摇摆杆19外，所述连接套管21中间开一小圆孔23；

腰摆器安装座20，所述腰摆器安装座20安装于所述床面2中间位置的第二滑槽24中，所述连接套管21设置为三个，分别与所述脚摆器安装座9的一端下端、所述腰摆器安装座20与所述脚摆器安装座9一端相对的一端下端、床面2下端通过短轴22连接，所述短轴22带有顶帽，顶帽设置于连接套管21内，短轴22穿过小圆孔23与所述脚摆器安装座9、所述腰摆器安装座20、床面2固定连接，所述连接套管21与短轴22可转动连接，所述摇摆杆19依次穿过所述脚摆器安装座9、床面2、腰摆器安装座20下端的连接套管21；

所述腰摆器安装座20在摇摆杆19的驱动下，垂直于所述床面2方向往复运动，与所述脚摆器安装座9做相反方向的运动，所述腰摆器安装座20沿滑动方向的两侧设置滑块10，所述腰摆器安装座20上间隔开两个大小一致的圆孔12；

所述腰摆器17的插轴14插接于所述腰摆器安装座20上的圆孔12内；

在一个实施例中，设置多个腰摆器安装座在床面中间位置依次排开，腰摆器安装于其中一个腰摆器安装座上，在第二滑槽内运动，腰摆器安装座下方设置连接套管，摇摆杆穿过，驱动腰摆器的运动，不使用的腰摆器安装座上方滑盖遮盖腰摆器安装座；

上述技术方案的工作原理与有益效果为：增设了腰摆器，腰摆器与脚摆器运动方向相反，进一步改善身体的拉伸，腰摆器与脚摆器可以同时使用，也可以单独使用；腰摆器的运动是被动运动，通过摇摆杆与脚摆器的主动运动一端连接，在脚摆器的运动带动下，由于腰摆器与脚摆器之间床面下铰接点连接管套的定点设置，实现了摇摆杆中间固定，两端相反方向摆动，腰摆器与脚摆器连接于摇摆杆的两端，呈相反方向运动；多个腰摆器安装座的设置有助于调节腰摆器的安装位置，适用于不同身高，身材比例的人选择最佳位置。
