一种轨道式大棚拱棚开沟机，其主要特征是：包括能升降的轨道架(19)，轨道架(19)的四角各有升降套管(2)，其活动套于四根垂直管子上，垂直管子里又插有细管子，细管子下端装置支架万向轮(11)，装置支架万向轮(11)使用电动车后轮即可，垂直管子上方装置减速小电机，小电机齿轮与升降驱动轮(3)咬合，升降驱动轮(3)转动时，牵引绳轮(22)通过升降牵引绳(13)将轨道架提起或者放下；轨道(21)上装置开沟器主轴架(7)，其主轴上装置两个开沟铧子(12)，开沟铧子(12)旋转动力靠柴油机(6)通过离合器和变速箱装置(8)以及传送带提供；在开沟铧主轴的两端装置齿轮组，轨道上方有链条(20)与齿轮组上的链轮咬合，开沟铧主轴转动时，带动链轮旋转，通过链轮和链条作用，会在轨道架中运动，同时开出两道沟；按动电机电源开关(26)或者(27)可使开沟机升降或者移位；轨道架上装水平仪(28)用以测试轨道架水平，保证开沟深浅一致。

轨道式大棚拱棚开沟机
技术领域

本发明涉及农机具，具体为一种轨道式大棚拱棚开沟机。

背景技术

大量发展大棚和拱棚蔬菜种植，不仅一年四季为城乡人们提供新鲜的蔬菜，提高人们生活质量，而且可以极大地增加农民的收入，是农民脱贫致富达小康的得力举措。

种植大棚和拱棚蔬菜，棚内开沟是一种要求很高很精致的农活，劳动强度极大，劳动效率低下，现在市场上尚且没有能高效率、高精度作业的棚拱棚开沟机，所以发明一种得力的大棚拱棚开沟机成为当务之急。

发明内容

为了解决大棚和拱棚人力开沟劳动强度大且效率低下的问题，提供一种轨道式大棚拱棚开沟机。

本发明专利是用以下技术方案实现的：轨道式大棚拱棚开沟机，包括轨道架，轨道架的四角各有升降套管，活动套于四根垂直管子上，垂直管子里又插有细管子，细管子下端装置支架万向轮，支架万向轮使用电动车后轮，垂直管子上方装置减速小电机，小电机齿轮与升降驱动轮咬合，升降驱动轮转动时，牵引绳轮将轨道架提起或者放下；轨道上装置开沟器主轴架，上面装置两个开沟铧子，其旋转动

力靠柴油机通过离合器和变速箱装置以及传送带提供；在开沟铧主轴的两端装置链轮组，轨道上方有链条，与链轮咬合，开沟铧主轴转动时，带动链轮旋转，通过链轮和链条作用，会在轨道架中运动，同时开出两道沟轨道架上装水平仪(28)用以测试轨道架水平，保证开沟深浅一致。

附图说明

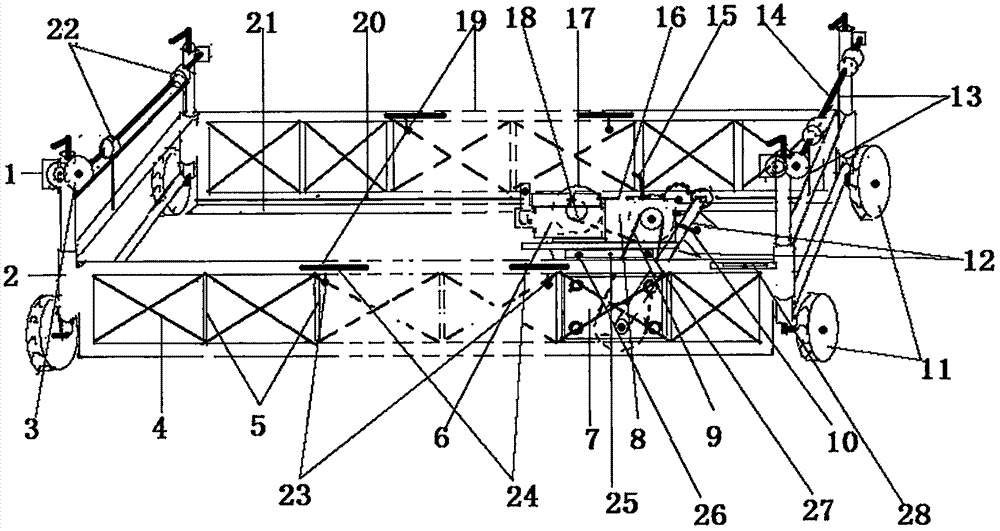

图1为本发明专利正面俯视图。

图中：1、升降驱动小电机；2、升降套管；3、升降驱动轮；4、轨道架稳定拉筋；5、轨道固定杆；6、柴油机；7、开沟器主轴架；8、变速及离合装置；9、变速档杆；11、支架万向轮；12、开沟铧及转轴；13、升降牵引绳；14，升降转轴；15、离合器手柄；16、传送带；17、柴油机皮飞轮；18、柴油机皮带轮；19轨道架；20、链条；21、轨道；22、牵引绳轮；23、轨道架结合紧固螺栓；24、轨道架结合内衬管；25、蓄电池箱；26、升降电机电源开关；27、万向轮电机电源开关；28、水平仪。

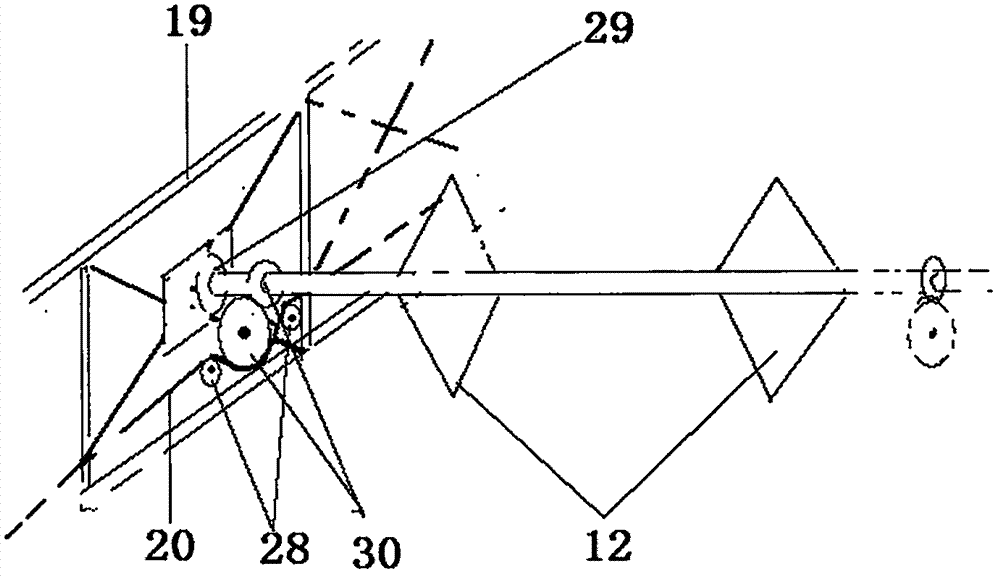

图2为本发明专利开沟铧及转轴总成结构示意图。

图中：12、开沟铧子；19、轨道架；20、链条；29、托链轮；30、转轴轴承。31、链轮组。

具体实施方式

一种轨道式大棚拱棚开沟机，其主要特征是：包括能升降的轨道架(19)，轨道架(19)的四角各有升降套管(2)，其活动套于四根垂直管子上，垂直管子里又插有细管子，细管子下端装置支架万向轮(11)，装置支架万向轮(11)使用电动车后轮即可，垂直管子上方装置减速小电机，小电机齿轮与升降驱动轮(3)咬合，升降驱动轮(3)转动时，牵引绳轮(22)通过升降牵引绳(13)将轨道架提起或者放下；轨道(21)上装置开沟器主轴架(7)，其主轴上装置两个开沟铧子(12)，开沟铧子(12)旋转动力靠柴油机(6)通过离合器和变速箱装置(8)以及传送带提供；在开沟铧主轴的两端装置齿轮组，轨道上方有链条(20)与齿轮组上的链轮咬合，开沟铧主轴转动时，带动链轮旋转，通过链轮和链条作用，会在轨道架中运动，同时开出两道沟；按动电机电源开关(26)和(27)可使开沟机升降和移位；轨道架上有水平仪(28)，用以测试轨道架的水平，保证沟深浅一致。
