名称:一种带H条背板的衣柜

本申请实施例公开了一种带H条背板的衣柜。其包括依次平行布置的第一侧板、第一中立板、第二中立板和第二侧板和顶板组件、底座组件、H条组件、下背板组件和上背板组件。顶板组件可拆卸地设置在第一侧板、第二侧板第一中立板和第二中立板的上部。底座组件可拆卸地设置在第一侧板、第二侧板第一中立板和第二中立板的下部。H条组件设置在第一侧板、第二侧板第一中立板和第二中立板的中部后侧。下背板组件可拆卸地卡接在H条组件与底座组件之间。上背板组件可拆卸地卡接在H条组件与顶板组件之间。本申请实施例的带H条背板的衣柜通过采用H条组件可以实现背板的分割，这样可减少背板的高度，提高板材的利用率，降低柜体运输和安装的难度。

一种带H条背板的衣柜
技术领域

本实用新型涉及一种衣柜，具体地说是涉及一种带H条背板的衣柜。

背景技术

衣柜是一种用来挂放或者叠放衣物的家具，与人们日常生活密不可分。现有技术的整体衣柜的柜体通常有侧板、层板、背板、顶板与底板等组合而成，现有的衣柜背板往往按整个柜子的宽度或单元格的宽度拼成整体式，没有分隔，因而背板很宽、很高，给包装、运输和安装带来诸多不便。

实用新型内容

针对现有技术之不足，本实用新型提供了一种带H条背板的衣柜。

所述带H条背板的衣柜可以包括第一侧板、第二侧板、第一中立板、第二中立板、顶板组件、底座组件、H条组件、下背板组件和上背板组件。

其中，所述第二侧板与所述第一侧板相对设置；

其中，所述第一中立板以平行于所述第一侧板和所述第二侧板的方式设置在所述第一侧板与所述第二侧板之间；

其中，所述第二中立板以平行于所述第一侧板和所述第二侧板的方式设置在所述第一中立板与所述第二侧板之间；

其中，所述顶板组件可拆卸地设置在所述第一侧板、所述第二侧板第一中立板和所述第二中立板的上部；

其中，所述底座组件可拆卸地设置在所述第一侧板、所述第二侧板第一中立板和所述第二中立板的下部；

其中，所述H条组件设置在所述第一侧板、所述第二侧板第一中立板和所述第二中立板的中部后侧；

其中，所述下背板组件可拆卸地卡接在所述H条组件与所述底座组件之间；

其中，所述上背板组件可拆卸地卡接在所述H条组件与所述顶板组件之间。

根据本实用新型的一个优选实施方式，所述底座组件包括第一底座、第二底座和第三底座。

其中，所述第一底座设置在所述第一侧板与所述第一中立板的下部之间；

其中，所述第二底座设置在所述第一中立板与所述第二中立板的下部之间；

其中，所述第三底座设置在所述第二中立板与所述第二侧板的下部之间。

根据本实用新型的一个优选实施方式，所述顶板组件包括第一顶板、第二顶板和第三顶板。

其中，所述第一顶板设置在所述第一侧板与所述第一中立板的上部之间；

其中，所述第二顶板设置在所述第一中立板与所述第二中立板的上部之间；

其中，所述第三顶板设置在所述第二中立板与所述第二侧板的上部之间。

根据本实用新型的一个优选实施方式，所述H条组件包括第一H条、第二H条和第三H条。

其中，所述第一H条设置在所述第一侧板与所述第一中立板之间，并位于所述第一侧板与所述第一中立板的中部后侧；

其中，所述第二H条设置在所述第一中立板与所述第二中立板之间，并位于所述第一中立板与所述第二中立板的中部后侧；

其中，所述第三H条设置在所述第二中立板与所述第二侧板之间，并位于所述第二中立板与所述第二侧板的中部后侧。

根据本实用新型的一个优选实施方式，所述上背板组件包括第一上背板、第二上背板和第三上背板。

其中，所述第一上背板的上下两端分别可拆卸地卡接在所述第一顶板和所述第一H条上；其左右两端分别可拆卸地卡接在所述第一侧板与所述第一中立板上；

其中，所述第二上背板的上下两端分别可拆卸地卡接在所述第二顶板和所述第二H条上；其左右两端分别可拆卸地卡接在所述第一中立板与所述第二中立板上；

其中，所述第三上背板的上下两端分别可拆卸地卡接在所述第三顶板和所述第三H条上；其左右两端分别可拆卸地卡接在所述第二中立板与所述第二侧板上。

根据本实用新型的一个优选实施方式，所述下背板组件包括第一下背板、第二下背板和第三下背板。

其中，所述第一下背板的上下两端分别可拆卸地卡接在所述第一H条和所述第一底座上；其左右两端分别可拆卸地卡接在所述第一侧板与所述第一中立板上；

其中，所述第二下背板的上下两端分别可拆卸地卡接在所述第二H条和所述第二底座上；其左右两端分别可拆卸地卡接在所述第一中立板与所述第二中立板上；

其中，所述第三下背板的上下两端分别可拆卸地卡接在所述第三H条和所述第三底座上；其左右两端分别可拆卸地卡接在所述第二中立板与所述第二侧板上。

根据本实用新型的一个优选实施方式，所述第一H条、所述第二H条和所述第三H条的结构相同，其均包括本体、形成于所述本体上侧的第一卡槽和形成于所述本体下侧的第二卡槽。

根据本实用新型的一个优选实施方式，所述第一底座、所述第二底座和所述第三底座的结构相同，其均包括底板、第一底部支撑板和第二底部支撑板；

其中，在所述底板的顶部设置有第一卡接槽；所述第一底部支撑板和所述第二底部支撑板相对设置在所述底板的底部。

根据本实用新型的一个优选实施方式，在所述第一顶板、所述第二顶板和所述第三顶板上均设置有第二卡接槽；在所述第一侧板、所述第二侧板、所述第一中立板和所述第二中立板上均沿纵向设置有第三卡接槽。

根据本实用新型的一个优选实施方式，所述带H条背板的衣柜还包括多个层板；

其中，多个所述层板设置在所述第一侧板与所述第一中立板之间、所述第一中立板与所述第二中立板之间和/或所述第二中立板与所述第二侧板之间。

与现有技术相比，本实用新型实施例的带H条背板的衣柜具有如下有益效果：

本实用新型实施例的带H条背板的衣柜通过采用H条组件使得衣柜背板可以由下背板组件和上背板组件来组成，实现背板的分割，这样可减少背板的高度，提高板材的利用率，降低柜体运输和安装的难度。

本实用新型的一部分附加特性可以在下面的描述中进行说明。通过对以下描述和相应附图的检查或者对实施例的生产或操作的了解，本实用新型的一部分附加特性对于本领域技术人员是明显的。本实用新型披露的特性可以通过对以下描述的具体实施例的各种方法、手段和组合的实践或使用得以实现和达到。

附图说明

在此所述的附图用来提供对本实用新型的进一步理解，构成本实用新型的一部分，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的限定。在各图中，相同标号表示相同部件。其中，

图1为本实用新型实施例的正面视图。

图2为本实用新型实施例的内部侧视图。

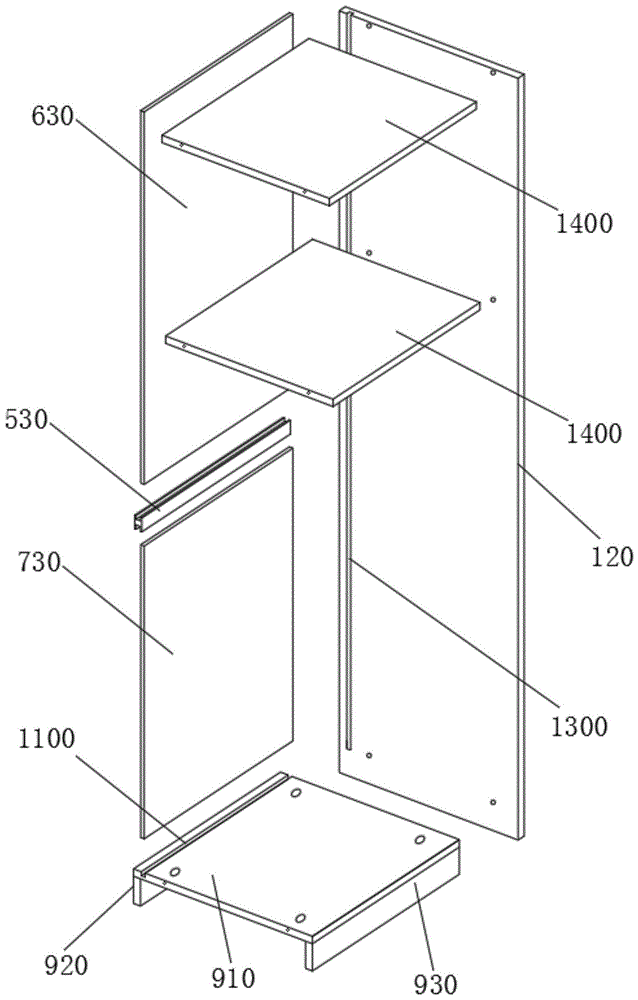

图3为本实用新型实施例的柜体右侧单元格的局部分解示意图。

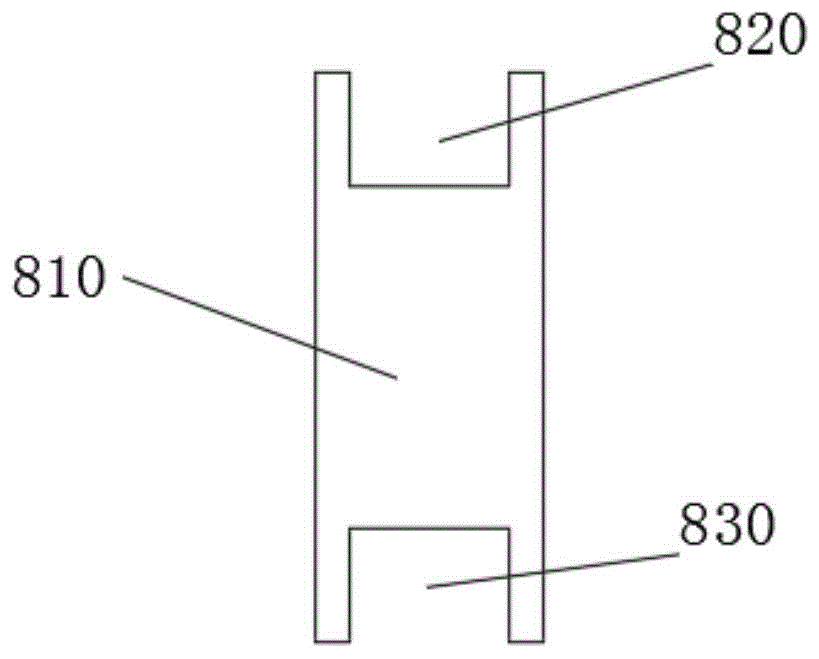

图4是为本实用新型实施例中H条的结构示意图。

具体实施方式

为了使本技术领域的人员更好地理解本实用新型方案，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分的实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都应当属于本实用新型保护的范围。

需要说明的是，如果本实用新型的说明书和权利要求书及上述附图中涉及到术语“第一”、“第二”等，其是用于区别类似的对象，而不必用于描述特定的顺序或先后次序。应该理解这样使用的数据在适当情况下可以互换，以便这里描述的本实用新型的实施例。此外，如果涉及到术语“包括”和“具有”以及他们的任何变形，意图在于覆盖不排他的包含，例如，包含了一系列步骤或单元的过程、方法、系统、产品或设备不必限于清楚地列出的那些步骤或单元，而是可包括没有清楚地列出的或对于这些过程、方法、产品或设备固有的其它步骤或单元。

在本实用新型中，如果涉及到术语“上”、“下”、“左”、“右”、“前”、“后”、“顶”、“底”、“内”、“外”、“中”、“竖直”、“水平”、“横向”、“纵向”等，其指示的方位或位置关系为基于附图所示的方位或位置关系。这些术语主要是为了更好地描述本实用新型及其实施例，并非用于限定所指示的装置、元件或组成部分必须具有特定方位，或以特定方位进行构造和操作。

并且，上述部分术语除了可以用于表示方位或位置关系以外，还可能用于表示其他含义，例如术语“上”在某些情况下也可能用于表示某种依附关系或连接关系。对于本领域普通技术人员而言，可以根据具体情况理解这些术语在本实用新型中的具体含义。

此外，在本实用新型中，如果涉及到术语“安装”、“设置”、“设有”、“连接”、“相连”、“套接”等应做广义理解。例如，可以是固定连接，可拆卸连接，或整体式构造；可以是机械连接，或电连接；可以是直接相连，或者是通过中间媒介间接相连，又或者是两个装置、元件或组成部分之间内部的连通。对于本领域普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

需要说明的是，在不冲突的情况下，本实用新型中的实施例及实施例中的特征可以相互组合。下面将参考附图并结合实施例来详细说明本实用新型。

本实用新型实施例公开了一种带H条背板的衣柜。

如图1至图3所示，该带H条背板的衣柜可以包括第一侧板110、第二侧板120、第一中立板210、第二中立板220、顶板组件、底座组件、H条组件、下背板组件和上背板组件。

其中，第二侧板120与第一侧板110相对设置。示例性的，如图1所示，第二侧板120与第一侧板110以相互平行的方式对称设置，使其形成为柜子的左侧壁和右侧壁。

示例性的，第一中立板210以平行于第一侧板110和第二侧板120的方式设置在第一侧板110与第二侧板120之间。第二中立板220以平行于第一侧板110和第二侧板120的方式设置在第一中立板210与第二侧板120之间。从而使得在第二侧板120与第一侧板110之间可以被第一中立板210和第二中立板220分割形成三个空间，如图1所示。

并且，在第一侧板110、第二侧板120、第一中立板210和第二中立板220上均沿纵向设置有第三卡接槽1300。具体的，第三卡接槽1300分布设置在第一侧板110面对第一中立板210的一侧、第一中立板210和第二中立板220的左右两侧以及第二侧板120面对第二中立板220的一侧上。

其中，顶板组件可拆卸地设置在第一侧板110、第二侧板120第一中立板210和第二中立板220的上部。

在本实施例中，顶板组件包括第一顶板410、第二顶板420和第三顶板430。示例性的，第一顶板410设置在第一侧板110与第一中立板210的上部之间。具体的，第一顶板410的左右两侧可以分别通过连接螺钉固定在第一侧板110与第一中立板210上。第二顶板420设置在第一中立板210与第二中立板220的上部之间。具体的，第二顶板420的左右两侧可以分别通过连接螺钉固定在第一中立板210与第二中立板220上。第三顶板430设置在第二中立板220与第二侧板120的上部之间。具体的，第三顶板430的左右两侧可以分别通过连接螺钉固定在第二中立板220与第二侧板120上。

并且，如图2所示，在第一顶板410、第二顶板420和第三顶板430上均设置有第二卡接槽1200。具体的，第二卡接槽1200分别设置在第一顶板410、第二顶板420和第三顶板430的底面后侧。

其中，底座组件可拆卸地设置在第一侧板110、第二侧板120第一中立板210和第二中立板220的下部。

在本实施例中，底座组件包括第一底座310、第二底座320和第三底座330。

示例性的，如图3所示，第一底座310、第二底座320和第三底座330的结构相同，其均包括底板910、第一底部支撑板920和第二底部支撑板930。第一底部支撑板920和第二底部支撑板930相对设置在底板910的底部。

第一底座310设置在第一侧板110与第一中立板210的下部之间。具体的，第一底座310中底板的左右两侧可以分别通过连接螺钉固定在第一侧板110与第一中立板210上。第二底座320设置在第一中立板210与第二中立板220的下部之间。具体的，第二底座320中底板的左右两侧可以分别通过连接螺钉固定在第一中立板210与第二中立板220上。第三底座330设置在第二中立板220与第二侧板120的下部之间。具体的，第三底座330中底板的左右两侧可以分别通过连接螺钉固定在第二中立板220与第二侧板120上。

并且，在第一底座310、第二底座320和第三底座330中的底板910的顶部均设置有第一卡接槽1100。

其中，H条组件设置在第一侧板110、第二侧板120第一中立板210和第二中立板220的中部后侧。

在本实施例中，H条组件包括第一H条510、第二H条520和第三H条530。示例性的，第一H条510设置在第一侧板110与第一中立板210之间，并位于第一侧板110与第一中立板210的中部后侧。优选的，第一H条510的左右两侧可以分别通过连接螺钉固定在第一侧板110与第一中立板210上。第二H条520设置在第一中立板210与第二中立板220之间，并位于第一中立板210与第二中立板220的中部后侧。优选的，第二H条520的左右两侧可以分别通过连接螺钉固定在第一中立板210与第二中立板220上。第三H条530设置在第二中立板220与第二侧板120之间，并位于第二中立板220与第二侧板120的中部后侧。优选的，第三H条530的左右两侧可以分别通过连接螺钉固定在第二中立板220与第二侧板120上。

并且，第一H条510、第二H条520和第三H条530的结构相同，其均包括本体810、形成于本体810上侧的第一卡槽820和形成于本体810下侧的第二卡槽830，如图4所示。

其中，下背板组件可拆卸地卡接在H条组件与底座组件之间。

在本实施例中，上背板组件包括第一上背板610、第二上背板620和第三上背板630。

示例性的，第一上背板610的上下两端分别可拆卸地卡接在第一顶板410和第一H条510上；第一上背板610的左右两端分别可拆卸地卡接在第一侧板110与第一中立板210上。具体的，第一上背板610的上下两端分别卡接在第一顶板410上的第二卡接槽1200和第一H条510上的第一卡槽820中；第一上背板610的左右两端分别卡接在第一侧板110与第一中立板210上的第三卡接槽1300中。第二上背板620的上下两端分别可拆卸地卡接在第二顶板420和第二H条520上；第二上背板620的左右两端分别可拆卸地卡接在第一中立板210与第二中立板220上。具体的，第二上背板620的上下两端分别卡接在第二顶板420上的第二卡接槽1200和第二H条520上的第一卡槽820中；第二上背板620的左右两端分别卡接在第一中立板210与第二中立板220上的第三卡接槽1300中。第三上背板630的上下两端分别可拆卸地卡接在第三顶板430和第三H条530上；第三上背板630的左右两端分别可拆卸地卡接在第二中立板220与第二侧板120上。具体的，第三上背板630的上下两端分别卡接在第三顶板430上的第二卡接槽1200和第三H条530上的第一卡槽820中；第三上背板630的左右两端分别卡接在第二中立板220与第二侧板120上的第三卡接槽1300中。

其中，上背板组件可拆卸地卡接在H条组件与顶板组件之间。

在本实施例中，下背板组件包括第一下背板710、第二下背板720和第三下背板730。

示例性的，第一下背板710的上下两端分别可拆卸地卡接在第一H条510和第一底座310上；第一下背板710的左右两端分别可拆卸地卡接在第一侧板110与第一中立板210上。具体的，第一下背板710的上下两端分别卡接在第一H条510上的第二卡槽830和第一底座310中底板910上的第一卡接槽1100中；第一下背板710的左右两端分别卡接在第一侧板110与第一中立板210上的第三卡接槽1300中。第二下背板720的上下两端分别可拆卸地卡接在第二H条520和第二底座320上；第二下背板720的左右两端分别可拆卸地卡接在第一中立板210与第二中立板220上。具体的，第二下背板720的上下两端分别卡接在第二H条520上的第二卡槽830和第二底座320中底板910上的第一卡接槽1100中；第二下背板720的左右两端分别卡接在第一中立板210与第二中立板220上的第三卡接槽1300中。第三下背板730的上下两端分别可拆卸地卡接在第三H条530和第三底座330上；第三下背板730的左右两端分别可拆卸地卡接在第二中立板220与第二侧板120上。具体的，第三下背板730的上下两端分别卡接在第三H条530上的第二卡槽830和第三底座330中底板910上的第一卡接槽1100中；第三下背板730的左右两端分别卡接在第二中立板220与第二侧板120上的第三卡接槽1300中。

本实施例中，通过采用H条将背板分成上下两块，提高了背板材料的利用率，降低了背板的运输与安装难度。另外，采用上述背板设计，不需要把柜体躺在地上安装，而完全可以如搭积木般的站立式组装，从而免去了安装时需要把柜体躺在地上安装，而后在整体立起来的过程，降低了安装时的劳动强度，也减小了柜子移动过程中损坏的可能。

进一步的，在一些实施例中，该带H条背板的衣柜还可以包括多个层板1400。其中，多个层板1400设置在第一侧板110与第一中立板210之间、第一中立板210与第二中立板220之间和/或第二中立板220与第二侧板120之间，如图1所示。从而使得在柜子内可以形成不同的放置空间。

需要注意的是，本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。

另外，上述具体实施例是示例性的，本领域技术人员可以在本实用新型公开内容的启发下想出各种解决方案，而这些解决方案也都属于本实用新型的公开范围并落入本实用新型的保护范围之内。本领域技术人员应该明白，本实用新型说明书及其附图均为说明性而并非构成对权利要求的限制。本实用新型的保护范围由权利要求及其等同物限定。
