申请(专利)号： CN202020560335.X
申请权利人： 代懿;
名称：一种防盒盖遗失型容器
本实用新型公开了一种防盒盖遗失型容器，解决现有技术中使用盒身内物品后会忘记携带盒盖从而导致盒盖丢失的技术问题。本实用新型包括容器主体、以及盖合在所述容器主体上的盒盖，容器主体顶部设有第一卡接件，容器主体底部设有第二卡接件，盒盖上设有分别与第一卡接件和第二卡接件相配合使用的第三卡接件。本实用新型结构简单、设计科学合理，使用方便，使用者在使用容器时，开启盒盖后，可直接将盒盖扣合至盒身的底部，可有效防止使用者在使用完容器后因忘记携带盒盖而导致盒盖丢失。
一种防盒盖遗失型容器
技术领域
本实用新型属于容器结构技术领域，具体涉及一种防盒盖遗失型容器。
背景技术
现有的带盖的容器，如食品盒、餐盒、水果盒、小吃盒、零食盒、储物箱、以及收纳盒等，一般盒身和盒盖是分体结构。盛装物品后将盒盖盖接至盒身上，方便携带及使用，同时防止盒身内物品外泄、或者杂质污染物进入盒身内，当需要使用盒身内物品时，将盒盖打开放置一旁即可。该种方式很容易导致使用者在使用完盒身内物品后，直接携带盒身，而忘记携带放置在一旁的盒盖，导致盒盖遗失，该种情形尤其在中小学生群体中经常出现，其结果只能是重新购买一个容器，浪费严重。
因此，设计一种防盒盖遗失型容器，使用者在使用盒身内物品前，开启盒盖后，可直接将盒盖扣合至盒身的底部，以防止使用者在使用完盒身内物品后因忘记携带盒盖而导致盒盖丢失，成为所属技术领域技术人员亟待解决的技术问题。
实用新型内容
本实用新型要解决的技术问题是：提供一种防盒盖遗失型容器，解决现有技术使用者在使用盒身内物品后会忘记携带盒盖从而导致盒盖丢失的技术问题。
为实现上述目的，本实用新型采用的技术方案如下：
一种防盒盖遗失型容器，包括容器主体、以及盖合在所述容器主体上的盒盖，容器主体顶部设有第一卡接件，容器主体底部设有第二卡接件，盒盖上设有分别与第一卡接件和第二卡接件相配合使用的第三卡接件。
进一步地，所述第一卡接件为设于容器主体顶部的卡接凸棱。
进一步地，所述第二卡接件为设于容器主体底部的卡接凸棱。
进一步地，所述第三卡接件为卡接凹槽。
进一步地，所述卡接凹槽内设有密封圈。
进一步地，所述卡接凹槽上设有方便拆装密封圈的拆装口。
进一步地，所述盒盖上设有盒盖卡扣件，所述容器主体上设有与所述盒盖卡扣件相配合的盒身卡扣件。
进一步地，所述盒盖卡扣件包括折叠连接于盒盖上的卡扣翼片、以及设于卡扣翼片上的盒盖卡扣凸棱。
进一步地，所述盒身卡扣件为环向设于容器主体上的盒身卡扣凸棱。
进一步地，所述盒身卡扣件有两个，一个与第一卡接件配合使用，另一个与第二卡接件配合使用。
与现有技术相比，本实用新型具有以下有益效果：
本实用新型结构简单、设计科学合理，使用方便，使用者在食用盒身内食物前，开启盒盖后，可直接将盒盖扣合至盒身的底部，可有效防止使用者在食用完盒身内食物后因忘记携带盒盖而导致盒盖丢失。
本实用新型主要包括容器主体和盒盖，容器主体的顶部和底部分别设有第一卡接件和第二卡接件，盒盖上设有第三卡接件，盒盖通过第三卡接件卡接在第一卡接件或第二卡接件上以盖接于容器主体的顶部或底部。使用者在容器主体盛装食物后，将盒盖盖接于容器主体顶部，以方便使用者携带，当使用者需要使用容器主体内食物时，将盒盖从容器主体上取下，同时将取下的盒盖反扣至容器主体底部，并通过第三卡接件与第二卡接件卡接，如此可有效避免使用者过后因忘记携带盒盖而导致盒盖丢失，效果显著。
本实用新型在盒盖上设盒盖卡扣件，在容器主体上设盒身卡扣件，其中，盒盖卡扣件包括卡扣翼片和盒盖卡扣凸棱，如此在使用时，当将卡接凸棱卡接入卡接凹槽内后，将卡扣翼片朝着相应盒身卡扣凸棱方向压紧，此时盒盖卡扣凸棱与盒身卡扣凸棱相互卡紧，如此可使盒盖与容器主体盖接更加牢固，避免盒盖因与容器主体盖接不牢固而从容器主体上非正常掉落。容器主体上设两个盒身卡扣凸棱，并分别与第一卡接件和第二卡接件相对应，使盒盖可紧密地盖接至容器主体的顶部或底部。
作为优选，本实用新型防盒盖遗失型容器的制作材料包括但不限于玻璃材质、不锈钢材质、钢铁材质或者食品级塑料材质。
作为优选，本实用新型的容器包括但不限于食品盒、餐盒、水果盒、小吃盒、零食盒、储物箱、以及收纳盒。
附图说明

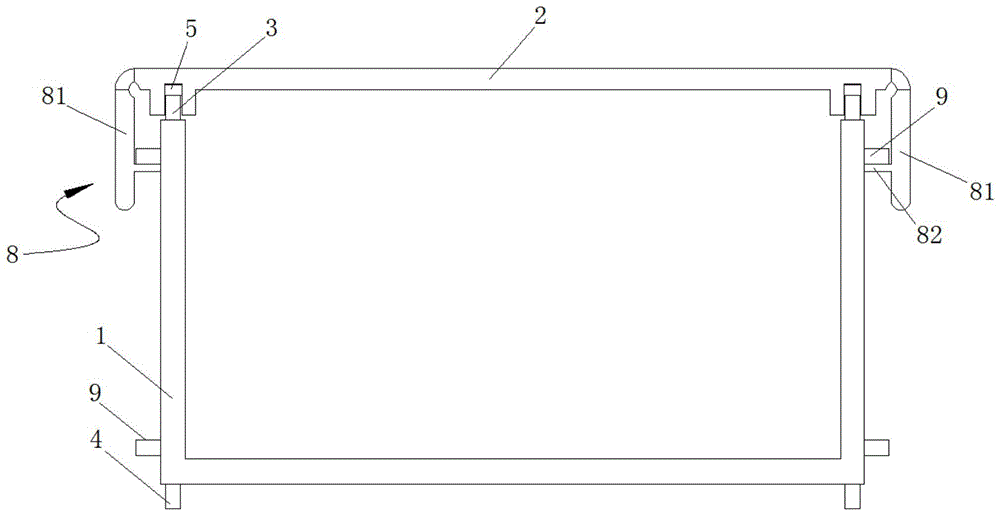

图1为本实用新型结构示意图。

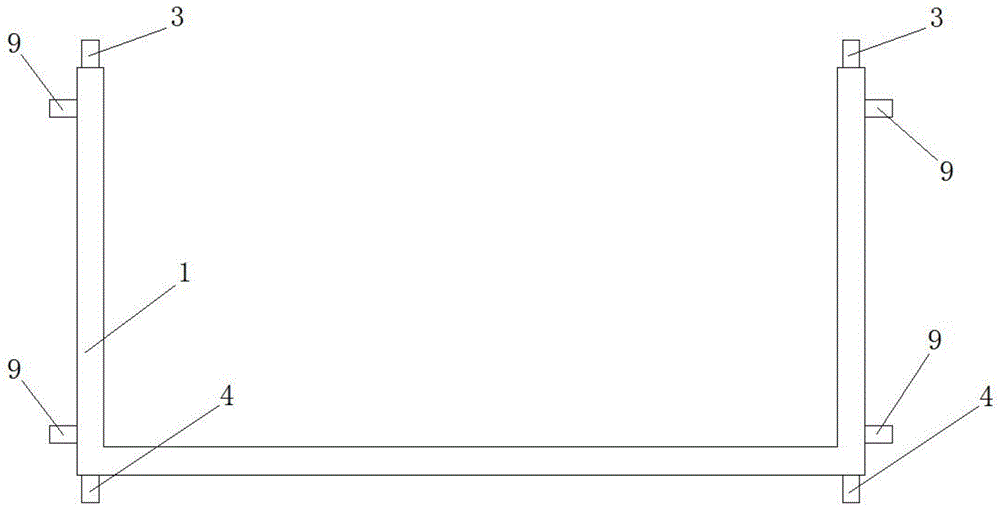

图2为本实用新型容器主体结构示意图。

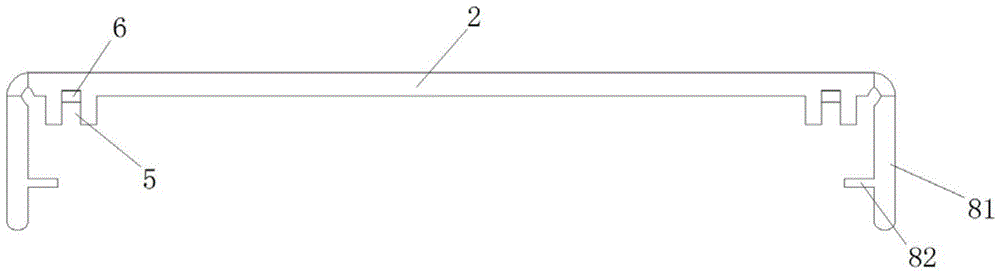

图3为本实用新型盒盖结构示意图。
图4为本实用新型拆装口示意图(盒盖卡扣件折叠位移至与盒盖垂直分布)。

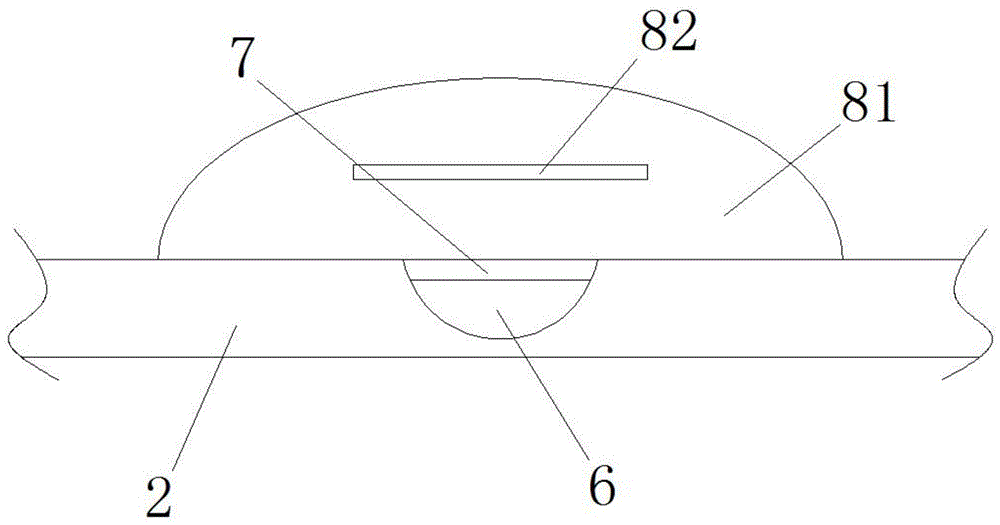

图5为本实用新型卡接凹槽主视图(盒盖卡扣件折叠位移至与盒盖位于同一平面分布)。
其中，附图标记对应的名称为：
1-容器主体、2-盒盖、3-第一卡接件、4-第二卡接件、5-第三卡接件、6-密封圈、7-拆装口、8-盒盖卡扣件、9-盒身卡扣件、81-卡扣翼片、82-盒盖卡扣凸棱。
具体实施方式
为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图，对本实用新型进一步详细说明。显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位或者以特定的方位构造和操作，因此其不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；当然的，还可以是机械连接，也可以是电连接；另外的，还可以是直接相连，也可以是通过中间媒介间接相连，或者可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
如图1-5所示，本实用新型提供的一种防盒盖遗失型容器，结构简单、设计科学合理，使用方便，使用者在食用盒身内食物前，开启盒盖后，可直接将盒盖扣合至盒身的底部，可有效防止使用者在食用完盒身内食物后因忘记携带盒盖而导致盒盖丢失。本实用新型包括容器主体1、以及盖合在所述容器主体1上的盒盖2，容器主体1顶部设有第一卡接件3，容器主体1底部设有第二卡接件4，盒盖2上设有分别与第一卡接件3和第二卡接件4相配合使用的第三卡接件5。所述第一卡接件3和所述第二卡接件4的结构相同，所述第一卡接件3为设于容器主体1顶部的卡接凸棱。所述第二卡接件4为设于容器主体1底部的卡接凸棱。所述第三卡接件5为卡接凹槽。所述卡接凹槽内设有密封圈6。所述卡接凹槽上设有方便拆装密封圈6的拆装口7。
本实用新型主要包括容器主体和盒盖，容器主体的顶部和底部分别设有第一卡接件和第二卡接件，盒盖上设有第三卡接件，盒盖通过第三卡接件卡接在第一卡接件或第二卡接件上以盖接于容器主体的顶部或底部。使用者在容器主体盛装食物后，将盒盖盖接于容器主体顶部，以方便使用者携带，当使用者需要使用容器主体内食物时，将盒盖从容器主体上取下，同时将取下的盒盖反扣至容器主体底部，并通过第三卡接件与第二卡接件卡接，如此可有效避免使用者过后因忘记携带盒盖而导致盒盖丢失，效果显著。
具体的，本实用新型的第一卡接件和第二卡接件结构相同，均为卡接凸棱，第三卡接件5为卡接凹槽，并且为卡接凹槽内还填装有密封圈6，在卡接时，将密封圈6嵌装至卡接凹槽内，再将卡接凸棱对准卡接凹槽卡入，为了使卡接凸棱能够紧密卡接入卡接凹槽内，卡接凸棱和卡接凹槽最好为间隙为零的间隙配合。如图4所示，卡接凹槽处开设拆装口7，拆装口7位于内侧，通过拆装口7，可以方便地将密封圈6嵌装入卡接凹槽内，同时也能方便使用者将密封圈6从卡接凹槽内取出清洁，图4中所示出的盒盖2为盒盖外沿形成第三卡接件5(即卡接凹槽)的部分，该部分与盒盖2的主体部分垂直分布，卡接凹槽由两条相互平行的凸棱形成，该两条凸棱与盒盖2的主体垂直分布，该两条凸棱与盒盖共同围成卡接凹槽，拆装口7即开设在内侧的凸棱上，图4中所示的盒盖2的部分即为内侧开设有拆装口7的凸棱部分。
本实用新型所述盒盖2上设有盒盖卡扣件8，所述容器主体1上设有与所述盒盖卡扣件相配合的盒身卡扣件9，所述盒身卡扣件9有两个，一个与第一卡接件3配合使用，另一个与第二卡接件4配合使用。所述盒盖卡扣件8包括折叠连接于盒盖2上的卡扣翼片81、以及设于卡扣翼片81上的盒盖卡扣凸棱82。所述盒身卡扣件9为环向设于容器主体1上的盒身卡扣凸棱。
本实用新型在盒盖上设盒盖卡扣件，在容器主体上设盒身卡扣件，其中，盒盖卡扣件包括卡扣翼片和盒盖卡扣凸棱，如此在使用时，当将卡接凸棱卡接入卡接凹槽内后，将卡扣翼片朝着相应盒身卡扣凸棱方向压紧，此时盒盖卡扣凸棱与盒身卡扣凸棱相互卡紧，如此可使盒盖与容器主体盖接更加牢固，避免盒盖因与容器主体盖接不牢固而从容器主体上非正常掉落。容器主体上设两个盒身卡扣凸棱，并分别与第一卡接件和第二卡接件相对应，使盒盖可紧密地盖接至容器主体的顶部或底部。
本实用新型防盒盖遗失型容器的制作材料可以是玻璃材质、不锈钢材质、钢铁材质或者食品级塑料材质。本实用新型盒盖盖合在容器主体上的方式，可以是扣式、直盖式或者旋转丝口式。本实用新型的用途可作为食品盒、餐盒、水果盒、小吃盒、零食盒、储物箱、以及收纳盒等。
当容器主体本身温度比较高时，例如容器主体所盛装的食物温度很高，此时使用者拿取容器主体非常不便，但是本实用新型可以将盒盖盖接至容器主体底部，可方便使用者拿取容器主体而不致烫伤。
最后应说明的是：以上各实施例仅仅为本实用新型的较优实施例用以说明本实用新型的技术方案，而非对其限制，当然更不是限制本实用新型的专利范围；尽管参照前述各实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的范围；也就是说，但凡在本实用新型的主体设计思想和精神上作出的毫无实质意义的改动或润色，其所解决的技术问题仍然与本实用新型一致的，均应当包含在本实用新型的保护范围之内；另外，将本实用新型的技术方案直接或间接的运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
