申请(专利)号: CN201710615716.6
申请权利人: 陈文江;
名称:漆膜切割仪
漆膜切割仪:主要用于涂料行业质量检验,对成膜后的干膜,进行切割断层,使之与同表层的涂膜分离,然后进行下一步的实验工作。如:国家标准“色漆和清漆拉开法附着力试验”就是要用切割法,首先剥离粘结在试板上的多余胶黏剂和漆膜,形成直径为20mm的圆,并保存已粘结在漆膜上的试柱,完成拉力试验。切割仪,是以电动的方式通过管式多韧刀及转速、压力的调节,对单层和多层,硬度强弱的漆膜,进行切割分离,改变以往的单韧刀具和手工操作模式,减轻劳动强度,加速了检验进程,安全可靠,可在短时间内,完成一粘结在样板上的漆膜、柱体与其它漆膜的分离,大大节省了检验周期,给客户带来方便。
漆膜切割仪
1.概述
2.仪器主要技术性能
3.仪器结构
4.仪器使用
5.仪器的维护与保养
6.仪器的成套性
一、概述
漆膜电动切割仪,主要用于涂料成膜后,在试板上的断层切割,多用于试验室的检测及验证。特别是针对国家标准中的GB/T5210-2006/ISO 4624:2002中色漆和清漆拉开法附着力试验的配套应用。
二、仪器主要技术性能
1.仪器可按实际需求转换档位,提高转速。
2.根据漆膜硬度的大小,增大或减小转速。
3.可以对单层和多层,附着在样板上的、不同硬度的涂膜,进行切割分离。
4.外形尺寸 L×b×h,mm:280×150×270
5.重量:3.1Kg
6.正常使用条件
a)环境温度:(0~40)℃
b)相对湿度:不大于95%;
c)供电电源:220v;
d)应放置在平整的台面进行工作。
三、仪器结构
1、管式切割刀头
2、旋转刀夹
3、隔板
4、电机
5、变速器
6、电源线
7、开关
8、弹簧轴
9、轴套
10、弹簧
11、纵行齿板
12、圆形齿轮
13、齿轮柱
14、上下台板
15、压力杆
16、横梁
17、三角架
18、固定升降架
19、底座
四、仪器使用
1、连接调速器与电源线;
2、将电源线插头插入电源;
3、调节转速档位;
4、将管式刀降入试验柱内、
5、启动开关;
6、下压升降杆,切割粘结好,并已干燥的,试柱周边的漆膜(可间歇式进行);
7、切透至底材,自动还原升降杆,待下一式样的切割。
五、仪器的维护与保养
1、仪器电机及电源线路必须保持清洁、干燥,切忌与酸、碱、盐溶液接触,仪器长时间不用时,应关闭电源或拔出插头。
2、应放在平整、清洁的台面上进行操作;
3、开机前应对仪器外观进行检查,并锁紧刀头。
六、仪器的成套性
1、漆膜切割器 1台
2、电源线 1根
3、变速器 1个
4、管式刀头 1个
5、旋转刀夹 1个
6、锁轴钥匙 1把

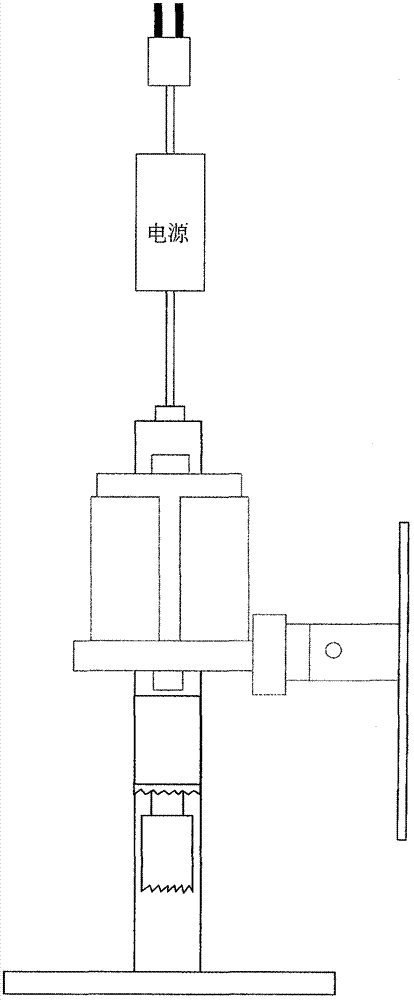

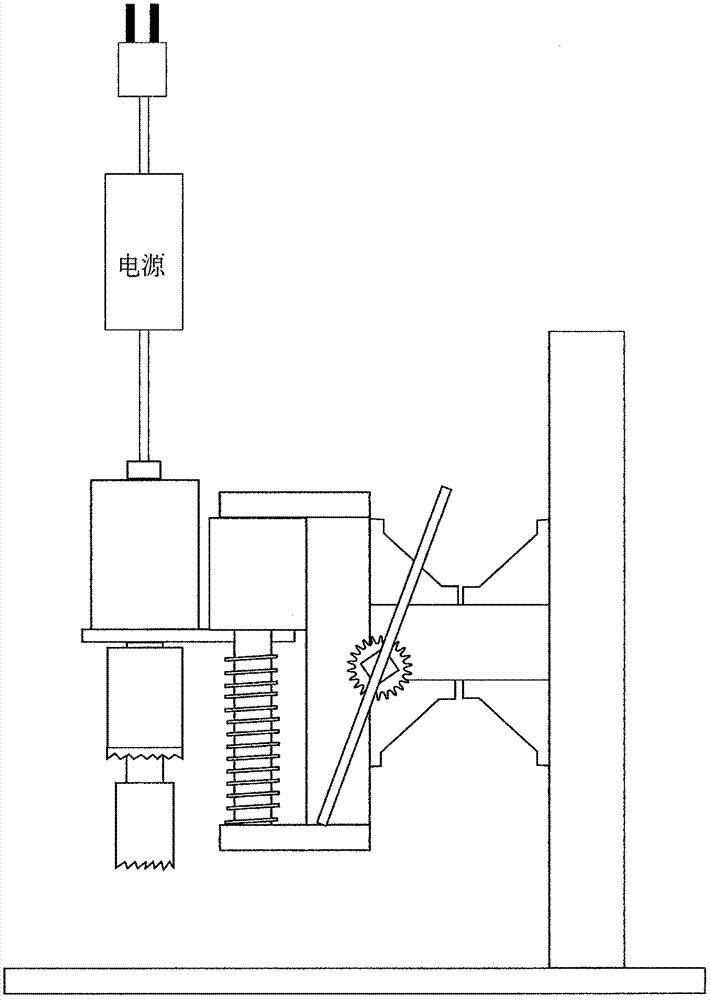

七、附图说明:图1为主视图,图2为前视图。
