一种大葱专用播种机
技术领域
本实用新型属于农用播种设备领域,具体是涉及一种大葱专用播种机。
背景技术
大葱是百合科葱属二年生草本植物,中国葱属蔬菜有一百多种,主要分布在西北、东北以及华北等地区。葱属蔬菜在中国蔬菜生产中占有极其重要的地位,其栽培面积占蔬菜总播种面积的 10%,产量占总产量的 7%;中国大葱种植历史悠久,早在《诗经》中就有关于大葱种植的记载——有玱葱珩。大葱是葱类蔬菜之一,产量高,栽培容易,病虫害较少,既耐贮藏又耐运输。它是一种很受欢迎的蔬菜和重要的调味品,不仅畅销全国,并可大量出口换回外汇。大葱种子细小,种皮坚厚,子叶出土,幼苗生长较缓慢,苗期长。为缩短占地时间,便于管理均进行育苗移栽。苗床地不可重茬。前作收获后,深翻施肥。
传统的大葱种植方法大多采用上述的育苗移栽,主要是通过将产出的葱苗进行种植之后才得到大葱,在大葱育苗时大多采用天女撒花式播种,有地方密集长不好,有地方稀少浪费空间,浪费种子,作物不能均匀吸收光照,浪费空间,产量不高,育苗之后需要将葱苗拔出进行移植,在此过程中容易对葱苗造成损伤,影响大葱的生长效果,同时由于大葱种子小和轻的特点,无法采用传送的播种机,只能采用精量播种机,在播种时,播种机大多都是采用气吸式播种机,气吸式播种机的排种器大多采用环凸筋进行密封设置难免会出现密封不严和漏风现象,增大风机功率才能使吸种孔吸附住作物种子,耗能高且播种设备成本增加;并且吸种孔的设置不合理,容易导致每一吸种孔吸附一个或多个不等数量的种子,造成下种不均现象,最终导致农作物缺苗或多苗。同时上述的排种机和吸气的风机的动力为单独的电动或者动力机械,不仅增加了设备的成本,同时也是对资源的浪费。
发明内容
本实用新型要解决的技术问题是针对以上问题,提供一种密封效果好、下种精确且在播种机移动时同步运行播种步骤的大葱专用播种机。
为解决上述技术问题,本实用新型包括横杆,所述横杆上至少安装有两组平行设置的播种单元,其结构特点是所述横杆上安装有风机,所述播种单元之间安装有限位件,所述播种单元包括架体,所述架体的前端安装有开沟器,所述架体的上部安装有种肥箱,所述架体的下部安装有支撑轮,所述种肥箱的下部连接有播种器,所述播种器的出气端与所述风机的进气端连通,所述支撑轮安装于支撑杆上,所述支撑轮之间的转轴上安装有第一链轮,第一链轮通过链条与所述播种器的动力转轴上安装的链轮连接,所述支撑轮之间的转轴上设有蜗杆,所述蜗杆上套装有转接盒,所述转接盒内穿设有转向轴,所述转向轴设在所述转接盒内的部分上安装有与所述蜗杆配合的蜗轮,所述转向轴延伸出所述转接盒的部分上安装有第二链轮,所述第二链轮通过链条与所述风机的链轮连接。
作为一种具体优化方案,所述架体包括纵杆和设于纵杆下部前后设置的支撑杆,所述支撑轮设置于所述支撑杆上,所述支撑轮上对应设置有填土轮,所述架体的前端安装有与动力装置连接的牵引座,所述牵引座下部的安装杆与所述开沟器连接。
作为一种具体优化方案,所述横杆上安装有四组播种单元,所述播种单元之间的限位件包括相互铰接的限位杆,所述限位杆铰接安装于所述安装支撑轮的架体上。
作为一种具体优化方案,所述风机上安装有分配器,分配器的端面上沿着圆周方向均匀分布有四个圆孔,播种器利用吸气软管依次连接所述圆孔。
作为一种具体优化方案,所述架体上设有用以安装所述播种器的安装架,所述播种器包括吸种盘,吸种盘的外侧罩设有进种罩和内侧罩设有布种盘,所述进种罩所述安装架固定连接,进种罩的内表面上设有挡种板,吸种盘上环布有均匀设置的多个吸种孔;吸种盘和布种盘密封固定连接,进种罩与所述吸种盘转动连接,动力转轴与吸种盘和布种盘的外表面动力连接,所述动力转轴转动安装于所述安装架上,所述动力转轴上安装有与所述第一链轮连接的链轮,布种盘上设有吸风腔,吸种盘上转动连接有内伸端伸入吸风腔内、外伸端伸出进种罩的吸风管,吸风管的内伸端还连接有支撑盘,支撑盘上连接有位于其偏心处且能封挡通气道与吸风腔连通处的挡块,所述吸风管的端部与所述风机的进风口连接,所述布种盘得下部开设有漏种缺口,所述漏种缺口上安装有对应所述开沟器的下种管,所述下种管为波纹管。
本实用新型相对于现有的,具有以下优点:
采用播种单元之间安装有限位件,播种单元包括架体,横杆上安装有风机,播种器的出气端与风机的进气端连通,风机的设置为了提供吸力给播种器对大葱种子进行吸种完成步种;支撑轮安装于支撑杆上,支撑轮之间的转轴上安装有第一链轮,第一链轮通过链条与播种器的动力转轴上安装的链轮连接,第一链轮跟动力转轴上的链轮的连接能够实现在支撑轮进行移动时带动播种器进行步种和下种;支撑轮之间的转轴上设有蜗杆,蜗杆上套装有转接盒,转接盒内穿设有转向轴,转向轴设在转接盒内的部分上安装有与蜗杆配合的蜗轮,转向轴延伸出转接盒的部分上安装有第二链轮,第二链轮通过链条与风机的链轮连接;蜗轮蜗杆的设置能够将支撑轮的转动力转换成供风机进行吸种的动力,节省了其他动力装置的安装,节省了成本,同时还能实现精密播种,在使用时,随着支撑轮的前进,支撑轮之间的转轴随之转动,种肥箱内的种子进入播种器,转轴转动带动风机运行从而使播种器进行吸种,同时转轴转动带动播种内的部件转动最终实现大葱种子的精密播种。
采用所述架体上设有用以安装所述播种器的安装架,所述播种器包括吸种盘,吸种盘的外侧罩设有进种罩和内侧罩设有布种盘,所述进种罩所述安装架固定连接,进种罩的内表面上设有挡种板,吸种盘上环布有均匀设置的多个吸种孔;吸种盘和布种盘密封固定连接,进种罩与所述吸种盘转动连接,动力转轴与吸种盘和布种盘的外表面动力连接,所述动力转轴转动安装于所述安装架上,所述动力转轴上安装有与所述第一链轮连接的链轮,布种盘上设有吸风腔,吸种盘上转动连接有内伸端伸入吸风腔内、外伸端伸出进种罩的吸风管,吸风管的内伸端还连接有支撑盘,支撑盘上连接有位于其偏心处且能封挡通气道与吸风腔连通处的挡块,所述吸风管的端部与所述风机的进风口连接,所述布种盘得下部开设有漏种缺口,所述漏种缺口上安装有对应所述开沟器的下种管,所述下种管为波纹管;转轴与播种机上的动力装置连接,进种罩通过进种管与种肥箱相连,吸风管与风机连接,转轴转动时带动吸种盘和布种盘一起转动,风机启动使吸风腔形成负压,吸种盘和布种盘同时转动即气室转动,因而不再存在密封不严的问题,吸种孔将进入进种罩的种子吸住,随吸种盘的继续转动,挡块将通气道与吸风腔连通处挡住,该处对应的吸种孔吸附的种子会脱离吸种孔,种子自与突出部对应的漏种缺口落下,从而实现播种。
综上所述,本实用新型具有密封效果好、下种精确且在播种机移动时同步运行播种步骤的技术效果。
附图说明
下面结合附图和实施例对本实用新型作进一步说明:

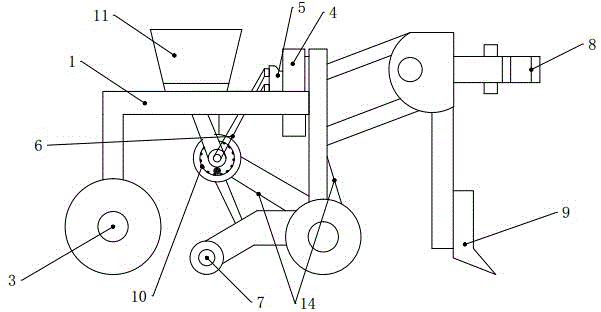

图1是本实用新型的结构示意图;

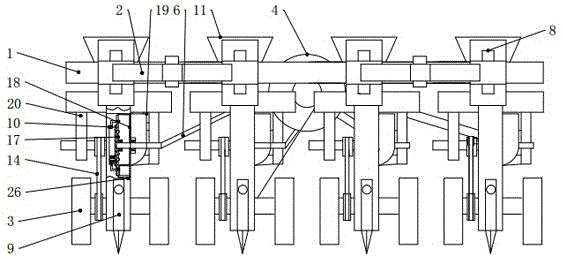

图2是本实用新型的右视结构示意图
图3是图1的播种器和风机的结构示意图;
图4是图3的A-A的结构示意图;
图5是图3的B-B的结构示意图;
图中:
1-横杆;2-限位杆;3-支撑轮;4-风机;5-分配器;6-吸气软管,7-填土轮,8-牵引座,9-开沟器,10-播种器,11-种肥箱,12-第一链轮,13-第二链轮,14-链条,15-蜗轮,16-蜗杆,17-吸种盘,18-布种盘,19-进种罩,20-安装架,21-挡种板,22-吸种孔,23-吸风管,24-支撑盘,25-挡块,26-下种管。
具体实施方式
在本实用新型中,参照图1-图5所示,该大葱专用播种机包括横杆1,横杆1上安装有四组播种单元,播种单元之间的限位件包括相互铰接的限位杆2,播种单元包括架体,架体包括纵杆和设于纵杆下部前后设置的支撑杆,架体的前端安装有与动力装置连接的牵引座8,牵引座8下部的安装杆与开沟器9连接;架体的下部安装有支撑轮3,限位杆2铰接安装于安装支撑轮3的架体上;横杆1上安装有风机4,风机4上安装有分配器5,分配器5的端面上沿着圆周方向均匀分布有四个圆孔,播种器10利用吸气软管6依次连接圆孔;此处的分配器5能够保证播种器内的吸气的均匀性,减少风机的安装,降低了生产成本,支撑轮3设置于支撑杆上,支撑轮3上对应设置有填土轮7,填土轮7能够将播过种的种沟覆土,架体的上部安装有种肥箱11,种肥箱11的下部连接有播种器10,架体上设有用以安装播种器10的安装架20;播种器10的出气端与风机4的进气端连通,参照图3所示,支撑轮3安装于支撑杆上,支撑轮3之间的转轴上安装有第一链轮12,第一链轮12通过链条14与播种器10的动力转轴上安装的链轮连接,支撑轮3之间的转轴上设有蜗杆16,蜗杆16上套装有转接盒,转接盒内穿设有转向轴,转向轴设在转接盒内的部分上安装有与蜗杆16配合的蜗轮15,转向轴延伸出转接盒的部分上安装有第二链轮13,第二链轮13通过链条14与风机4的链轮连接;此处的第一链轮12和播种器10的链轮的配合能够实现将支撑轮转动时的动力传递到播种器10的动力转轴上作为播种器播种的动力,同时转轴上的蜗杆16能够将动力通过蜗轮15将转轴的转动转换到第二链轮13的转动上,从而为风机4提供动力。
上述播种器10包括吸种盘17,吸种盘17的外侧罩设有进种罩19和内侧罩设有布种盘18,进种罩19安装架20固定连接,进种罩19的内表面上设有挡种板21,吸种盘17上环布有均匀设置的多个吸种孔22;吸种盘17和布种盘18密封固定连接,进种罩19与吸种盘17转动连接,动力转轴与吸种盘17和布种盘18的外表面动力连接,动力转轴转动安装于安装架20上,动力转轴上安装有与第一链轮12连接的链轮,布种盘18上设有吸风腔,种盘17上转动连接有内伸端伸入吸风腔内、外伸端伸出进种罩19的吸风管23,吸风管23的内伸端还连接有支撑盘24,支撑盘24上连接有位于其偏心处且能封挡通气道与吸风腔连通处的挡块25,吸风管23的端部与风机4的吸气软管6连接,此处的吸风管23为硬质风管,起到的作用不仅是对吸风腔内的空气进行吸取,同时能够对支撑盘24起到支承作用,布种盘18得下部开设有漏种缺口,漏种缺口上安装有对应开沟器9的下种管26,下种管26为波纹管。
采用上述结构后,转轴与播种机上的动力装置连接,进种罩19通过进种管与种肥箱相连,吸风管23与风机连接,转轴转动时带动吸种盘17和布种盘18一起转动,风机启动使吸风腔形成负压,吸种盘17和布种盘18同时转动即气室转动,因而不再存在密封不严的问题,吸种孔22将进入进种罩19的种子吸住,随吸种盘17的继续转动,挡块25将通气道与吸风腔连通处挡住,该处对应的吸种孔22吸附的种子会脱离吸种孔22,种子自与突出部对应的漏种缺口落下,从而实现播种。吸种孔22和通气道上与吸风腔内的连通口处分别连接有吸种嘴,部分吸种嘴的设置有效防止多粒种子同时被吸附,有利于精确播种。吸种嘴由橡胶制成且包括连接为一体的插装段和外露段以及贯通插装段和外露段的通孔组成,外露段的外表面的截面呈锥台形。挡块25为转动连接在支撑盘24上的滚珠轴承。挡种板21将进种罩19的内腔分为进种腔和下种腔,挡种板21的端部与进种罩19的边壁之间设有连通进种腔和下种腔的过种口,进种管与进种腔连通。吸种盘17的外表面还环布有多个位于吸种孔22内侧的分种突起,分种凸起凸进入进种腔内,自进种罩19进入的种子会在分种凸起的作用下使种子散步均匀,便于吸种孔22吸附种子。
在使用时,首先将播种机移动到相应位置,调整好播种单元之间的距离,种肥箱11内倒入大葱种子,在播种机进行整体移动时,随着支撑轮的转动,第一链轮12通过链条14将动力传递给播种器的动力转轴,动力转轴带动吸种盘17和布种盘18进行转动,同时转轴上的蜗杆16带动蜗轮15转动,蜗轮15带动转接盒外部转动连接的第二链轮13转动,第二链轮通过链条带动风机4的链轮转动,从而使风机4使吸种孔将进入进种罩19的种子吸住,随吸种盘17的继续转动,挡块25将通气道与吸风腔连通处挡住,该处对应的吸种孔吸附的种子会脱离吸种孔,种子自与突出部对应的漏种缺口落下,从而实现播种。
