申请(专利)号: CN202021709779.1

申请权利人: 尹志强;

名称:一种具有杂物刮除机构的农作物种植用土壤耕作机械

本实用新型涉及土壤耕作机械技术领域,具体为一种具有杂物刮除机构的农作物种植用土壤耕作机械,包括安装框,所述安装框下端的右侧固定连接有刮板,且安装框的内部设置有清理机构,所述清理机构包括轴杆、清理板、第一齿轮、第二齿轮、第一传动轴和滚轮,且安装框内部的前后两端皆通过轴承连接有轴杆。本实用新型解决了较长时间没有种植的田地里可能长有较多的杂草,有些可能较高,传统的农作物种植用土壤耕作机械在对田地进行翻耕时,可能不能将这些杂草完全杀死,使得可能会继续成长,导致这些杂草成熟落种,导致来年田中的杂草依旧较多,从而影响田地里的庄稼正常生长,继而会影响粮食的产量的问题,大大提高了该装置的实用性。

一种具有杂物刮除机构的农作物种植用土壤耕作机械
技术领域

本实用新型涉及土壤耕作机械技术领域,具体为一种具有杂物刮除机构的农作物种植用土壤耕作机械。

背景技术

土壤耕作机械,指对耕作层土壤进行加工整理的农业机械。耕整地机械具有打破犁底层、恢复土壤耕层结构、提高土壤蓄水保墒能力、消灭部分杂草、减少病虫害、平整地表以及提高农业机械化作业标准等作用,土壤耕作机械根据耕作措施分类可分为基本耕作机械和表土耕作机械(又称辅助耕作机械)两大类,基本耕作机械用于土壤的耕翻或深松耕,主要有铧式犁、圆盘犁、凿式松土机、旋耕机等;表土耕作机械用于土壤耕翻前的浅耕灭茬或耕翻后的耙地、耢耱、平整、镇压、打垄作畦等作业,以及休闲地的全面松土除草,作物生长期间的中耕、除草、开沟、培土等作业;主要包括各种耙、镇压器中耕机械等,现在的农作物种植用土壤耕作机械基本满足人们需求,但是仍然存在一些问题。

较长时间没有种植的田地里可能长有较多的杂草,有些可能较高,传统的农作物种植用土壤耕作机械在对田地进行翻耕时,可能不能将这些杂草完全杀死,使得可能会继续成长,导致这些杂草成熟落种,导致来年田中的杂草依旧较多,从而影响田地里的庄稼正常生长,继而会影响粮食的产量,因此亟需一种具有杂物刮除机构的农作物种植用土壤耕作机械来解决上述问题。

实用新型内容

本实用新型的目的在于提供一种具有杂物刮除机构的农作物种植用土壤耕作机械,以解决上述背景技术中提出的在对田地进行翻耕时,传统的农作物种植用土壤耕作机械不能很好阻止这些杂草成熟落种的问题。

为实现上述目的,本实用新型提供如下技术方案:一种具有杂物刮除机构的农作物种植用土壤耕作机械,包括安装框,所述安装框下端的右侧固定连接有刮板,且安装框的内部设置有清理机构,所述清理机构包括轴杆、清理板、第一齿轮、第二齿轮、第一传动轴和滚轮,且安装框内部的前后两端皆通过轴承连接有轴杆,所述轴杆的外侧表面焊接有清理板,且轴杆的下端焊接有第一齿轮,两组所述第一齿轮的内侧端皆啮合有第二齿轮,且第二齿轮的内侧表面皆焊接有滚轮,所述第一传动轴与安装框的下端转动连接,且第一传动轴的中部焊接有滚轮,所述滚轮的下端贯穿安装框的下端并延伸至安装框的外部,且安装框的下端开设有与滚轮相互配合的槽体,所述安装框上表面的前后两端皆焊接有第一固定杆,且第一固定杆的上端卡合有安装架,所述安装架的前后两端皆开设有与第一固定杆相互配合的方形槽,且第一固定杆的上端焊接有第一限位块,所述安装框上表面的中部焊接有第一丝杆,且第一丝杆的上端贯穿安装架并延伸至安装架的上方,所述安装架的中部开设有与第一丝杆相互配合的圆孔,且第一丝杆的上端拧合有丝杆套,所述丝杆套的外侧表面焊接有把手,且安装架的左端的前后两侧皆插设有第二固定杆,所述安装架的左端开设有与第二固定杆相互配合的矩形槽,且第二固定杆的下端焊接有第一安装杆,所述第二固定杆的上端焊接有第二限位块,且第一安装杆上表面的中部焊接有第二丝杆,所述第二丝杆的上端拧合有另一丝杆套,且丝杆套的外侧表面焊接有另一把手,所述安装框的下表面焊接有三组第二安装杆,且第二安装杆的下端设置有犁主体,且安装框下端的前后两侧皆设置有轮子。

优选的,中部所述第二安装杆上设置有调节机构,且调节机构包括第一滑块、第一滑槽、第三丝杆、第三齿轮、第四丝杆、第二传动轴、转盘和第二滑块,中部所述第二安装杆的中部卡合有第一滑块,中部所述第二安装杆的中部开设有与第一滑块相互配合的第一滑槽,且第一滑块的中部通过螺纹连接有第三丝杆,所述第一滑块的中部开设有与第三丝杆相互配合的螺纹孔,且第三丝杆的上端贯穿第二安装杆并延伸至第二安装杆的外部,所述第二安装杆上开设有与第三丝杆相互配合的圆孔,且第三丝杆的上端焊接有第三齿轮,且第三齿轮的左端啮合有第四丝杆,所述第四丝杆的左侧表面焊接有第二传动轴,且第二传动轴与第二安装杆转动连接,所述第二传动轴的左端焊接有转盘,且第一滑块的右端焊接有第三安装杆,且第三安装杆左侧表面的前后两端皆焊接有第二滑块,前后两端所述第二安装杆的中部皆开设有与第二滑块相互配合的第三滑槽,且第二滑块卡合在第三滑槽中,所述第二安装杆的下端通过转轴连接有犁主体,且第三安装杆的右端通过转轴连接有连接杆,所述连接杆的下端与犁主体的右端通过转轴连接。

优选的,所述刮板呈锯齿状,且刮板的右侧表面呈刀口状设计。

优选的,所述清理板的俯视截面呈圆弧状设计。

优选的,所述犁主体呈倾斜状设计,且犁主体的前端高于犁主体的后端。

优选的,所述轮子的外侧表面焊接有防陷板,且防陷板的形状为“>”设计。

优选的,所述安装架右端的前后两侧皆焊接有固定架,两组所述固定架之间的左端通过转轴连接有牵引架,且牵引架的右端开设有插槽。

与现有技术相比,本实用新型的有益效果是:

1、该具有杂物刮除机构的农作物种植用土壤耕作机械设置有安装框、刮板和清理机构,刮板可以有效的将田中地表上的杂草刮断,使得杂草地面上的茎叶与根断开,从而使得杂草的茎和叶死亡,安装框移动带动滚轮转动,从而使得清理板转动,将刮端的杂草清理到安装框的左侧,解决了较长时间没有种植的田地里可能长有较多的杂草,有些可能较高,传统的农作物种植用土壤耕作机械在对田地进行翻耕时,可能不能将这些杂草完全杀死,使得可能会继续成长,导致这些杂草成熟落种,导致来年田中的杂草依旧较多,从而影响田地里的庄稼正常生长,继而会影响粮食的产量的问题,大大提高了该装置的实用性;

2、该具有杂物刮除机构的农作物种植用土壤耕作机械设置有调节机构,通过转动转盘,可以使得第三丝杆转动,从而使得第一滑块带动第三安装杆上下移动,使得连接杆推动犁主体转动,继而可以调节犁主体对泥土翻耕的深度,大大提高了该状的实用性。

附图说明

图1为本实用新型的立体结构意图;

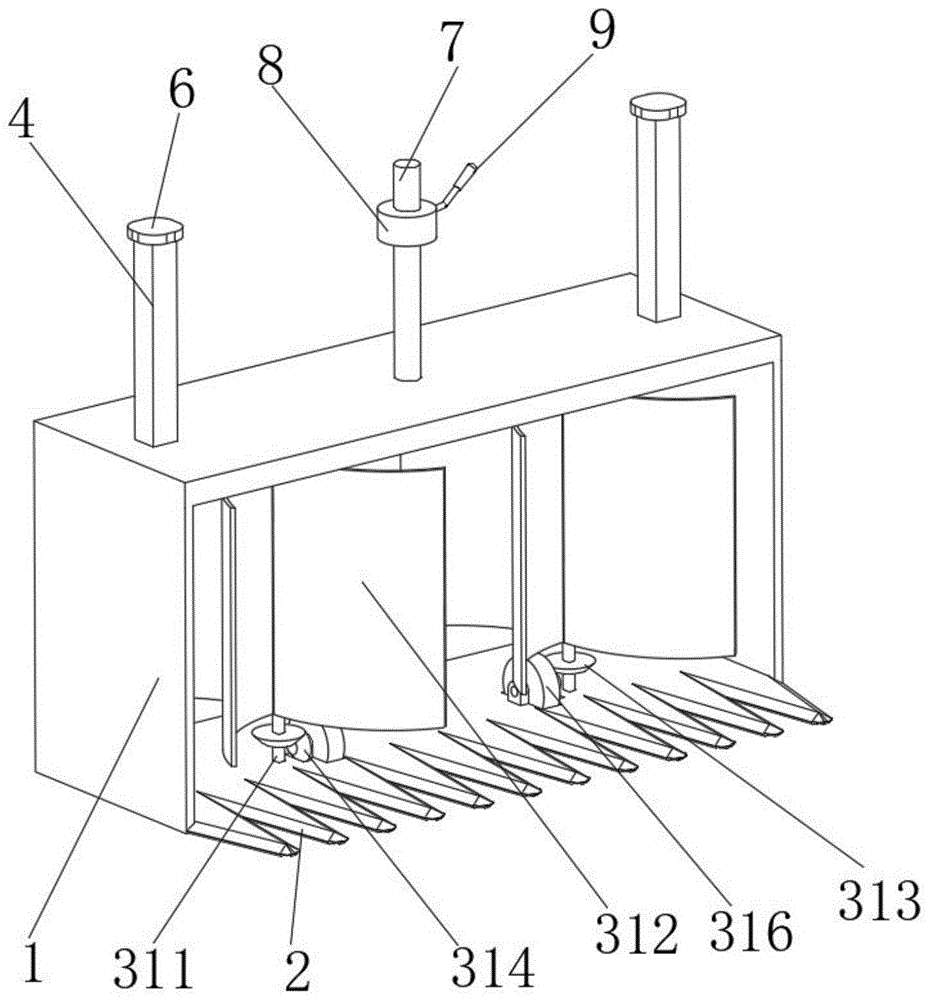

图2为本实用新型安装框、刮板、清理机构、第一固定杆、第一限位块、第一丝杆、丝杆套和把手的立体结构示意图;

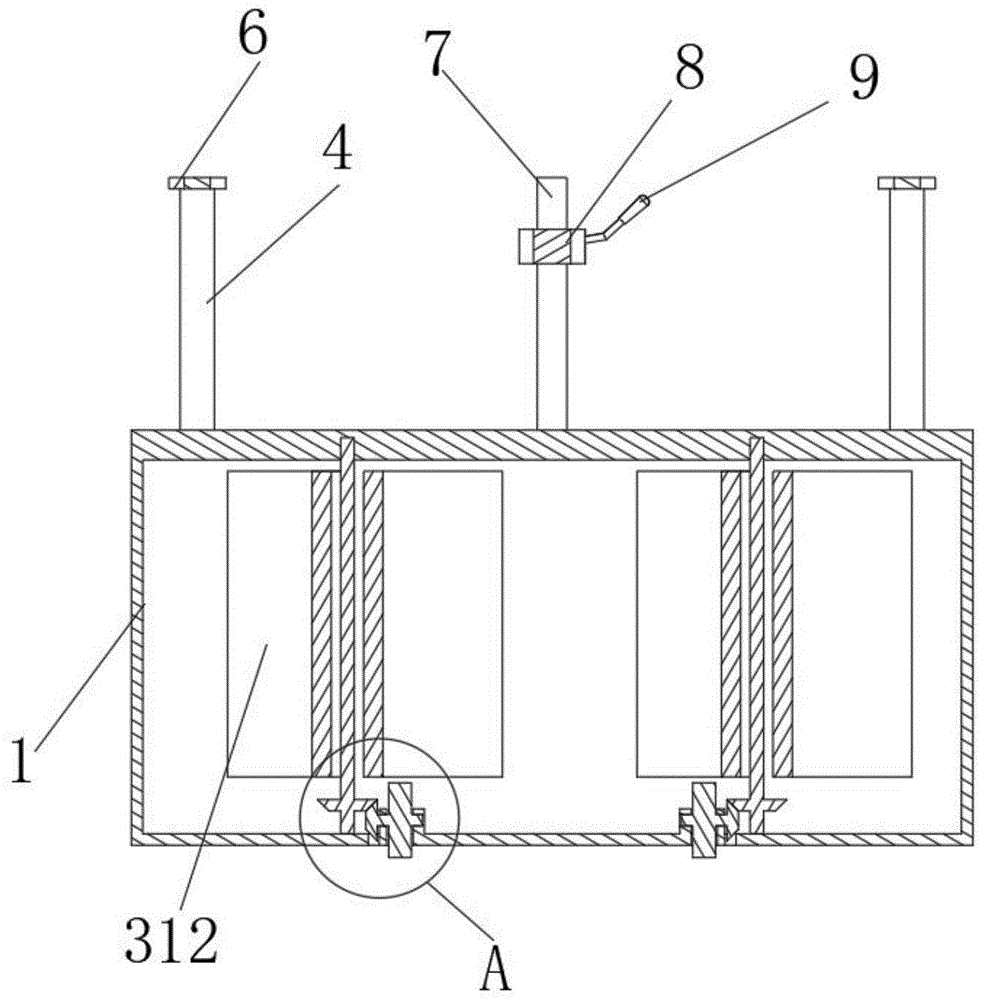

图3为本实用新型图2的结构右侧视剖面示意图;

图4为本实用新型图3的中A处的结构放大示意图;

图5为本实用新型第一安装杆、第二安装杆、调节机构、第三安装杆、犁主体和连接杆的立体结构示意图;

图6为本实用新型图5的结构正视剖面示意图;

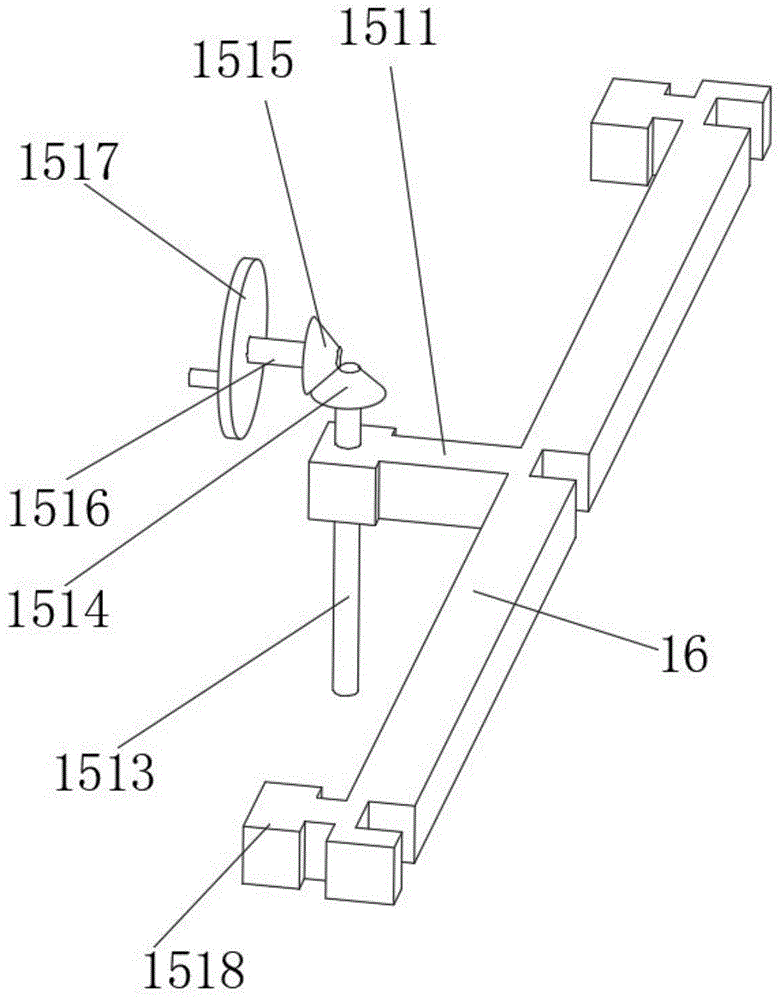

图7为本实用新型调节机构和第三安装杆得到立体结构示意图。

图中:1、安装框;2、刮板;311、轴杆;312、清理板;313、第一齿轮;314、第二齿轮;315、第一传动轴;316、滚轮;4、第一固定杆;5、安装架;6、第一限位块;7、第一丝杆;8、丝杆套;9、把手;10、第二固定杆;11、第一安装杆;12、第二限位块;13、第二丝杆;14、第二安装杆;1511、第一滑块;1512、第一滑槽;1513、第三丝杆;1514、第三齿轮;1515、第四丝杆;1516、第二传动轴;1517、转盘;1518、第二滑块;16、第三安装杆;17、第三滑槽;18、犁主体;19、连接杆;20、轮子;21、防陷板;22、固定架;23、牵引架;24、插槽。

具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1-7,本实用新型提供的一种实施例:一种具有杂物刮除机构的农作物种植用土壤耕作机械,包括安装框1,安装框1下端的右侧固定连接有刮板2,且安装框1的内部设置有清理机构,清理机构包括轴杆311、清理板312、第一齿轮313、第二齿轮314、第一传动轴315和滚轮316,且安装框1内部的前后两端皆通过轴承连接有轴杆311,轴杆311的外侧表面焊接有清理板312,且轴杆311的下端焊接有第一齿轮313,两组第一齿轮313的内侧端皆啮合有第二齿轮314,且第二齿轮314的内侧表面皆焊接有滚轮316,第一传动轴315与安装框1的下端转动连接,且第一传动轴315的中部焊接有滚轮316,滚轮316的下端贯穿安装框1的下端并延伸至安装框1的外部,且安装框1的下端开设有与滚轮316相互配合的槽体,安装框1上表面的前后两端皆焊接有第一固定杆4,且第一固定杆4的上端卡合有安装架5,安装架5的前后两端皆开设有与第一固定杆4相互配合的方形槽,且第一固定杆4的上端焊接有第一限位块6,安装框1上表面的中部焊接有第一丝杆7,且第一丝杆7的上端贯穿安装架5并延伸至安装架5的上方,安装架5的中部开设有与第一丝杆7相互配合的圆孔,且第一丝杆7的上端拧合有丝杆套8,丝杆套8的外侧表面焊接有把手9,且安装架5的左端的前后两侧皆插设有第二固定杆10,安装架5的左端开设有与第二固定杆10相互配合的矩形槽,且第二固定杆10的下端焊接有第一安装杆11,第二固定杆10的上端焊接有第二限位块12,且第一安装杆11上表面的中部焊接有第二丝杆13,第二丝杆13的上端拧合有另一丝杆套8,且丝杆套8的外侧表面焊接有另一把手9,安装框1的下表面焊接有三组第二安装杆14,且第二安装杆14的下端设置有犁主体18,且安装框1下端的前后两侧皆设置有轮子20。

中部第二安装杆14上设置有调节机构,且调节机构包括第一滑块1511、第一滑槽1512、第三丝杆1513、第三齿轮1514、第四丝杆1515、第二传动轴1516、转盘1517和第二滑块1518,中部第二安装杆14的中部卡合有第一滑块1511,中部第二安装杆14的中部开设有与第一滑块1511相互配合的第一滑槽1512,且第一滑块1511的中部通过螺纹连接有第三丝杆1513,第一滑块1511的中部开设有与第三丝杆1513相互配合的螺纹孔,且第三丝杆1513的上端贯穿第二安装杆14并延伸至第二安装杆14的外部,第二安装杆14上开设有与第三丝杆1513相互配合的圆孔,且第三丝杆1513的上端焊接有第三齿轮1514,且第三齿轮1514的左端啮合有第四丝杆1515,第四丝杆1515的左侧表面焊接有第二传动轴1516,且第二传动轴1516与第二安装杆14转动连接,第二传动轴1516的左端焊接有转盘1517,且第一滑块1511的右端焊接有第三安装杆16,且第三安装杆16左侧表面的前后两端皆焊接有第二滑块1518,前后两端第二安装杆14的中部皆开设有与第二滑块1518相互配合的第三滑槽17,且第二滑块1518卡合在第三滑槽17中,第二安装杆14的下端通过转轴连接有犁主体18,且第三安装杆16的右端通过转轴连接有连接杆19,连接杆19的下端与犁主体18的右端通过转轴连接,其作用为可以调节犁主体18对泥土翻耕的深度,大大提高了该状的实用性。

刮板2呈锯齿状,且刮板2的右侧表面呈刀口状设计,其作用为可以将杂草聚拢,然后刮板2锋利的一侧在移动式将咋侧割断。

清理板312的俯视截面呈圆弧状设计,其作用为可以有效的将加入到安装框1内的杂草弹开。

犁主体18呈倾斜状设计,且犁主体18的前端高于犁主体18的后端,其作用为可以有效的将田地里的泥土翻开,也可以使得翻开的泥土向一侧倾倒。

轮子20的外侧表面焊接有防陷板21,且防陷板21的形状为“>”设计,其作用为可以有效的防止轮子20陷入到田里。

安装架5右端的前后两侧皆焊接有固定架22,两组固定架22之间的左端通过转轴连接有牵引架23,且牵引架23的右端开设有插槽24,其作用为便于将该该装置与农机连接。

工作原理:在使用时,首先将23与农机连接,通过农机带动改装移动,通过把手9旋转丝杆套8,使得第一丝杆7和第二丝杆13上下移动,从而可以调节安装框1和犁主体18的高度,将安装框1和18的高度根据实际情况调节到合适的位置,通过转盘1517转动第二传动轴1516,使得第四丝杆1515转动,从而使得第三齿轮1514转动,使得第三丝杆1513转动,从而使得第一滑块1511在第一滑槽1512中移动,从而带动第三安装杆16上下移动,使得连接杆19推动犁主体18旋转,从而调节犁主体18翻耕土地的深度,调节到合适的位置后,农机牵引该装置向前移动,刮板2将地表上的杂草的茎刮断,加入到安装框1得到内部,安装框1向前移动,使得滚轮316在地面上滚动,从而使得第一传动轴315转动,使得第二齿轮314转动,带动第一齿轮313转动,从而使得轴杆311转动,继而使得清理板312转动,将加入到安装框1内部的杂草弹开,犁主体18在移动时插入到地下从而将泥土翻开,操作到此结束。
