申请(专利)号: CN202020979271.7
专利权人: 郝刚;

名称:一种新型睡眠床

本实用新型涉及一种新型睡眠床,属于睡眠床技术领域。本实用新型的目的是解决现有婴儿睡眠床的安全隐患。包括床体、检测开关和支架装置,床体固定设置在支架装置上部,检测开关与床体固定连接;检测开关包括第一传感器、第二传感器、第三传感器和控制器,所述第一传感器、第二传感器和第三传感器分别与控制器电性连接,检测开关与支架装置建立连接。

一种新型睡眠床
技术领域

本实用新型涉及一种新型睡眠床,属于睡眠床技术领域。

背景技术

随着生活水平的提高,婴儿都会拥有自己的睡眠床,婴儿睡眠床为了方便父母及其他看顾人的使用方便,往往会将婴儿睡眠床设计的很高,新生婴儿因为其不能站立爬行,所以这种婴儿睡眠床是安全的,可是当婴儿逐渐长大,可以爬行站立时,这种设计过高的婴儿床就很可能对婴儿的安全产生隐患,如果父母想给婴儿再次购置一个新了婴儿床,这将要产生额外的支出,对于家庭的经济也会产生负担。

基于上述技术问题,亟需提出一种新型睡眠床,以解决上述技术问题。

实用新型内容

本实用新型的目的是解决现有婴儿睡眠床的安全隐患。在下文中给出了关于本实用新型的简要概述,以便提供关于本实用新型的某些方面的基本理解。应当理解,这个概述并不是关于本实用新型的穷举性概述。它并不是意图确定本实用新型的关键或重要部分,也不是意图限定本实用新型的范围。

本实用新型的技术方案:

一种新型睡眠床,包括床体、检测开关和支架装置,床体固定设置在支架装置上部,检测开关与床体固定连接;

检测开关包括第一传感器、第二传感器、第三传感器和控制器,所述第一传感器31、第二传感器和第三传感器分别与控制器电性连接,检测开关与支架装置建立连接;

支架装置包括伺服电机、驱动齿轮、导向支杆、电机支架和齿条,伺服电机与电机支架固定连接,伺服电机的输出端与驱动齿轮固定连接,齿条与导向支杆滑动连接,导向支杆的侧面有一个仿形孔,驱动齿轮通过仿形孔与齿条啮合,驱动齿轮与控制器电性连接,齿条固定设置在床体的下侧。

优选的:还包括护栏,所述护栏设置在床体的四周,护栏与床体固定连接。

优选的:所述第一传感器设置在护栏的上部水平面位置,第二传感器设置在床体上部水平面位置,第三传感器设置在床体下部水平面位置。

优选的:还包括连接盘,所述连接盘固定连接在齿条的顶部,齿条通过连接盘与床体固定连接。

优选的:还包括底座,导向支杆和电机支架分别固定在底座上。

本实用新型具有以下有益效果:

当婴儿正常躺在床上时,只有第二传感器检测到婴儿,伺服电机不启动;当婴儿站立或者爬行时身体超过护栏,此时第一传感器和第二传感器同时检测到婴儿,此时第一传感器和第二传感器将信号传输给控制器,控制器控制伺服电机启动,床体下降,防止婴儿从过高的床体上坠落,降低了婴儿摔伤的风险;当婴儿的父母或者其他看顾者要抱起婴儿时,此时第一传感器、第二传感器和第三传感器同时检测到人体,此时伺服电机不会启动,起到防止伺服电机误启动的作用。

附图说明

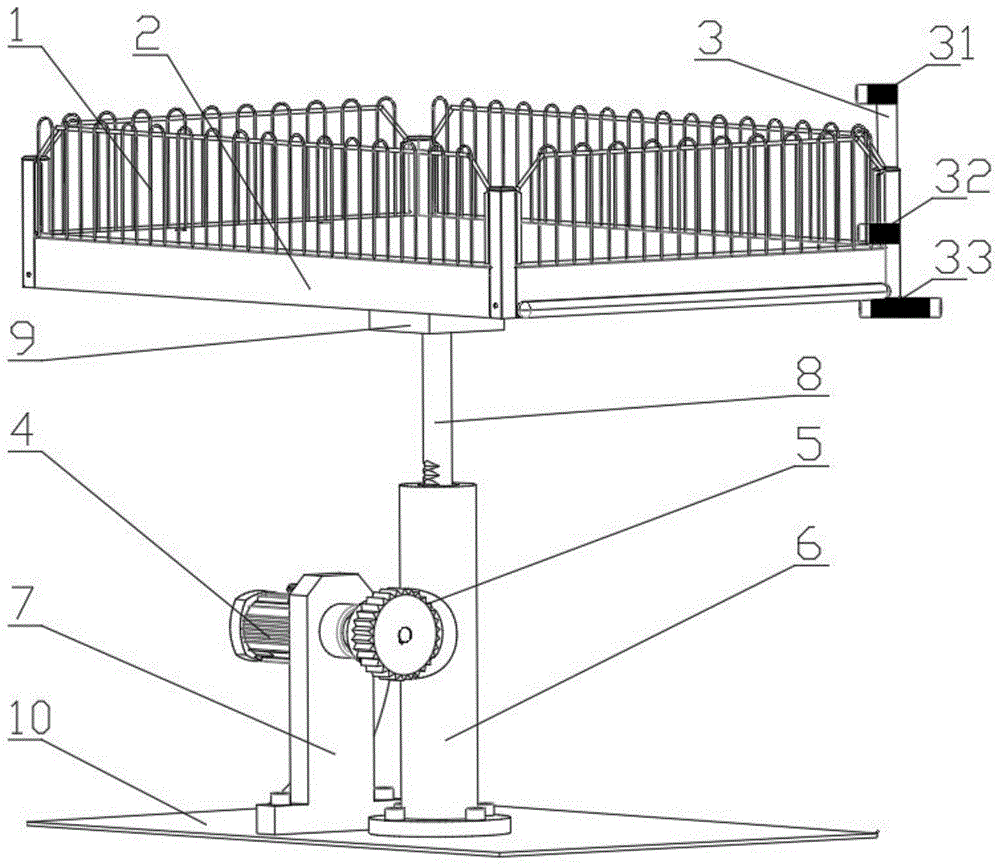

图1是一种新型睡眠床的结构示意图;

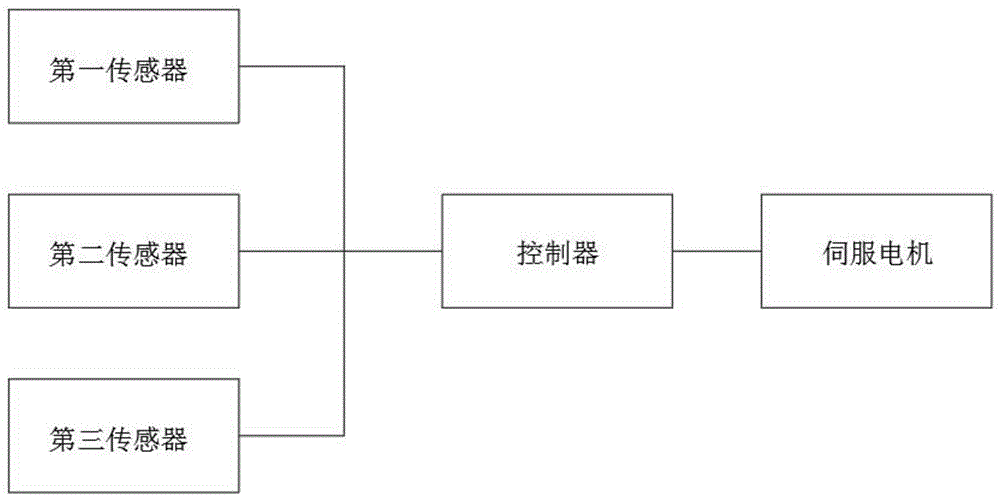

图2是检测开关的系统连接示意图;

图中1-护栏,2-床体,3-检测开关,31-第一传感器,32-第二传感器,33-第三传感器,4-伺服电机,5-驱动齿轮,6-导向支杆,7-电机支架,8-齿条,9-连接盘,10-底座。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚明了,下面通过附图中示出的具体实施例来描述本实用新型。但是应该理解,这些描述只是示例性的,而并非要限制本实用新型的范围。此外,在以下说明中,省略了对公知结构和技术的描述,以避免不必要地混淆本实用新型的概念。

本实用新型所提到的连接分为固定连接和可拆卸连接,所述固定连接(即为不可拆卸连接)包括但不限于折边连接、铆钉连接、粘结连接和焊接连接等常规固定连接方式,所述可拆卸连接包括但不限于螺纹连接、卡扣连接、销钉连接和铰链连接等常规拆卸方式,未明确限定具体连接方式时,默认为总能在现有连接方式中找到至少一种连接方式能够实现该功能,本领域技术人员可根据需要自行选择。例如:固定连接选择焊接连接,可拆卸连接选择铰链连接。

具体实施方式一:结合图1-图2说明本实施方式,本实施方式的一种新型睡眠床,包括床体2、检测开关3和支架装置,床体2固定设置在支架装置上部,检测开关3与床体2固定连接;

检测开关3包括第一传感器31、第二传感器32、第三传感器33和控制器,所述第一传感器31、第二传感器32和第三传感器33分别与控制器电性连接,检测开关3与支架装置建立连接;

支架装置包括伺服电机4、驱动齿轮5、导向支杆6、电机支架7和齿条8,伺服电机4与电机支架7固定连接,伺服电机4的输出端与驱动齿轮5固定连接,齿条8与导向支杆6滑动连接,导向支杆6的侧面有一个仿形孔,驱动齿轮5通过仿形孔与齿条8啮合,驱动齿轮5与控制器电性连接,齿条8固定设置在床体2的下侧,伺服电机4通过驱动驱动齿轮5控制齿条8的上升下降,从而实现床体2的升降。

具体实施方式二:结合图1说明本实施方式,本实施方式的一种新型睡眠床,还包括护栏1,所述护栏1设置在床体2的四周,护栏1与床体2固定连接,护栏1对床体2上的人起到保护的作用。

具体实施方式三:结合图1-图2说明本实施方式,本实施方式的一种新型睡眠床,所述第一传感器31设置在护栏1的上部水平面位置,第二传感器32设置在床体2上部水平面位置,第三传感器33设置在床体2下部水平面位置,当婴儿正常躺在床上时,只有第二传感器32检测到婴儿,伺服电机4不启动;当婴儿站立或者爬行时身体超过护栏,此时第一传感器31和第二传感器32同时检测到婴儿,此时第一传感器31和第二传感器32将信号传输给控制器,控制器控制伺服电机4启动,床体2下降,防止婴儿从过高的床体2上坠落,降低了婴儿摔伤的风险;当婴儿的父母或者其他看顾者要抱起婴儿时,此时第一传感器31、第二传感器32和第三传感器33同时检测到人体,此时伺服电机4不会启动,起到防止伺服电机4误启动的作用;本装置实现多种用途,避免了家庭额外的支出。

具体实施方式四:结合图1说明本实施方式,本实施方式的一种新型睡眠床,还包括连接盘9,所述连接盘9固定连接在齿条8的顶部,齿条8通过连接盘9与床体2固定连接,连接盘9使床体2固定的更加牢靠。

具体实施方式五:结合图1说明本实施方式,本实施方式的一种新型睡眠床,还包括底座10,导向支杆6和电机支架7分别固定在底座10上,防止一种新型睡眠床发生倾倒,使一种新型睡眠床结构更加稳定,使用更加安全。

需要说明的是,在以上实施例中,只要不矛盾的技术方案都能够进行排列组合,本领域技术人员能够根据排列组合的数学知识穷尽所有可能,因此本实用新型不再对排列组合后的技术方案进行一一说明,但应该理解为排列组合后的技术方案已经被本实用新型所公开。

本实施方式只是对本专利的示例性说明,并不限定它的保护范围,本领域技术人员还可以对其局部进行改变,只要没有超出本专利的精神实质,都在本专利的保护范围内。
