名称:一种多功能蒸盘盒

本实用新型涉及一种多功能蒸盘盒，属于烹饪工具技术领域。为解决现有蒸盘空间利用率低的问题，本实用新型提供了一种多功能蒸盘盒，包括：蒸盘盒组件和蒸盘盒盖，蒸盘盒组件包括一个圆形蒸盘盒和若干扇形蒸盘盒，扇形蒸盘盒的内圆弧与圆形蒸盘盒的外壁圆弧相同，所有的扇形蒸盘盒可拼在圆形蒸盘盒的外圈，并与圆形蒸盘盒形成一个完整的圆形，蒸盘盒盖包括一个圆形蒸盘盒盖和若干扇形蒸盘盒盖，圆形蒸盘盒盖活动安装在圆形蒸盘盒上，扇形蒸盘盒盖与扇形蒸盘盒一一对应并活动安装在扇形蒸盘盒上。本实用新型采用了组合形式的蒸盘盒，可同时加热多种饭菜，节约时间，提升烹饪效率，且采用了圆形蒸盘盒与扇形蒸盘盒的组合方式，充分利用了加热空间。

一种多功能蒸盘盒
技术领域

本实用新型属于烹饪工具技术领域，尤其涉及一种多功能蒸盘盒。

背景技术

随着现代生活方式的改变，人们对衣食住行等方面的生活品质也有了更高的追求。日常生活，即衣食住行，其中“食”尤为重要，食物的美味与否，烹饪工具是否顺手，直接决定了人们的生活品质。随着人们生活、工作节奏的不断加快，设计合理的烹饪工具就成为了人们所必须的物品。蒸煮加工的食物能保护食物原有的营养元素，相对于用经过食用油加工的食物更加健康，更且操作更加简单。米饭、鸡蛋、排骨、地瓜、玉米、南瓜、土豆、鱼、虾等食物均可蒸煮加工。蒸盘是人们在蒸煮食物或者给饭菜加热时的必备工具，目前，现有的蒸盘大多为圆形，将其放入蒸锅中时，因其形状的原因空间利用率低，不能充分利用蒸锅的空间，也可能因此导致无法实现加热蒸煮或加热多种食物的目的。当需要加热蒸煮多种食物时，使用者需同时使用多个蒸锅或分批次加热食物，降低了烹饪效率。

实用新型内容

为解决上述现有蒸盘空间利用率低的问题，本实用新型提供了一种多功能蒸盘盒。

本实用新型的技术方案：

一种多功能蒸盘盒，包括：蒸盘盒组件和蒸盘盒盖，所述蒸盘盒组件包括一个圆形蒸盘盒和若干扇形蒸盘盒，所述扇形蒸盘盒的内圆弧与圆形蒸盘盒的外壁圆弧相同，所有的扇形蒸盘盒可拼在圆形蒸盘盒的外圈，并与圆形蒸盘盒形成一个完整的圆形，所述蒸盘盒盖包括一个圆形蒸盘盒盖和若干扇形蒸盘盒盖，所述圆形蒸盘盒盖活动安装在圆形蒸盘盒上，所述扇形蒸盘盒盖与扇形蒸盘盒一一对应并活动安装在扇形蒸盘盒上。

优选的，所述扇形蒸盘盒和其对应的扇形蒸盘盒盖的数量均为2、3或4个。

优选的，每个所述扇形蒸盘盒的结构完全相同，每个所述扇形蒸盘盒盖的结构完全相同。

优选的，所述圆形蒸盘盒盖和扇形蒸盘盒盖的内圈布置用密封圈。

优选的，所述圆形蒸盘盒盖和扇形蒸盘盒盖上加工有蒸盘盒把手。

优选的，所述圆形蒸盘盒盖和若干扇形蒸盘盒盖上均加工有通气结构，所述通气结构包括：通气板和盖板，所述通气板的一半加工有多个气孔，另一半不加工气孔，所述盖板为可在通气板上随意旋转的半月形结构。

优选的，所述盖板上加工盖板把手。

本实用新型的有益效果：

1、本实用新型采用了组合形式的蒸盘盒，可同时加热或蒸煮多种饭菜，节约时间，提升了烹饪效率。现有组合形式的蒸盘盒的蒸盘盒多为扇形结构，其加热空间因其尖角部分无法盛装体积较大的食物，空间利用率低，而本实用新型采用了圆形蒸盘盒与扇形蒸盘盒的组合方式，结构规则，可充分利用加热空间，对更多的食物进行加热或蒸煮。且蒸盘盒由一组组单独的套盒所构成，每个套盒内可同时盛装不同的食物，同时对不同的食物进行加热不会串味。本实用新型相对于传统的蒸盘盒具有不糊锅、不串味、不进蒸汽等优点，且使用本蒸盘盒更加节约时间，节约能源。

2、本实用新型在蒸盘盒盖内壁上布置有密封圈，可将蒸盘盒盖与蒸盘盒紧密连接，防止串味。

3、本实用新型在蒸盘盒盖上加工有通气结构，可通过转动通气结构上的盖板调节露出气孔的多少，如若所需加热的食物需要较多的水蒸气，可气孔露出，使得水蒸气进入蒸盘盒内部，保持食物的水分。如若无需水蒸气，则可将盖板旋转至完全将气孔盖住，此时蒸盘盒形成一个完全密封的结构，防止串味。

4、本实用新型的蒸盘盒盖上加工有蒸盘盒盖把手，又因为蒸盘盒盖与蒸盘盒紧密连接，烹饪工作完成后，可通过提住把手，将蒸盘盒与蒸盘盒盖一同取出，防止因各蒸盘盒之间因间距太小而产生难以将其取出的情况。

附图说明

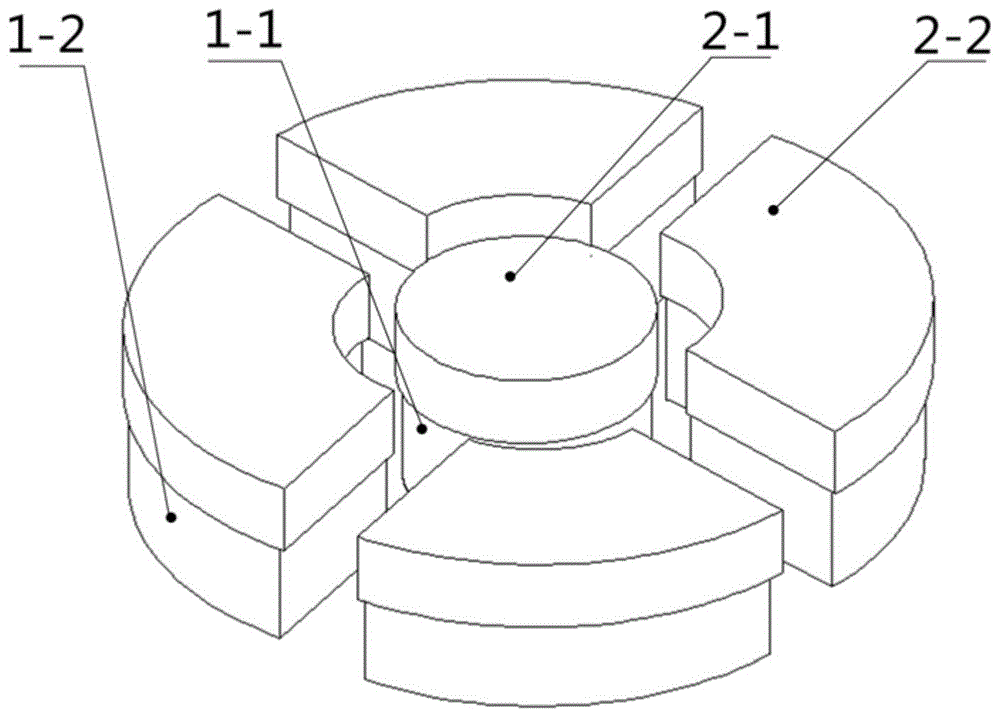

图1为具体实施方式一或二所述的多功能蒸盘盒的结构示意图；

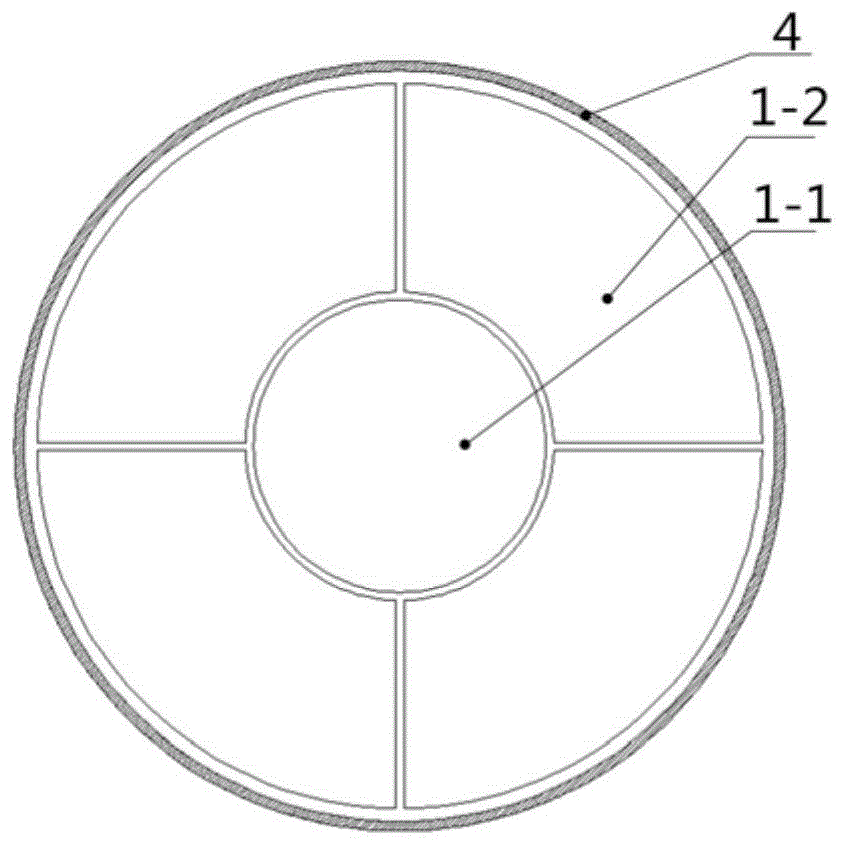

图2为具体实施方式一或二所述的多功能蒸盘盒的俯视图；

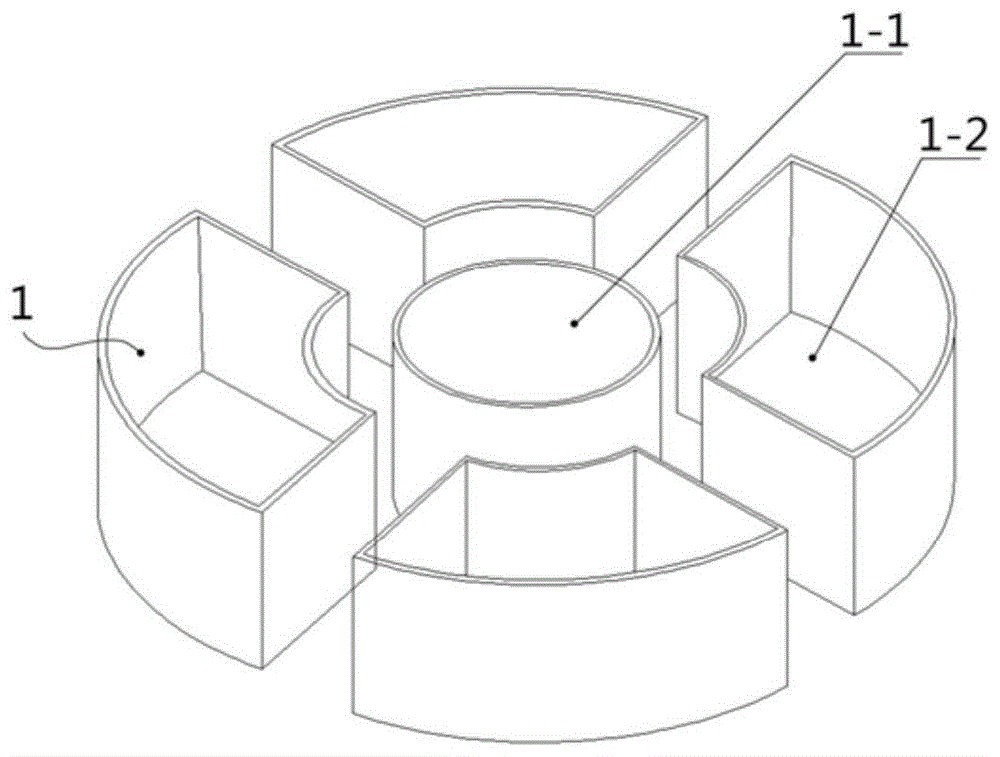

图3为具体实施方式一或二所述的蒸盘盒组件的结构示意图

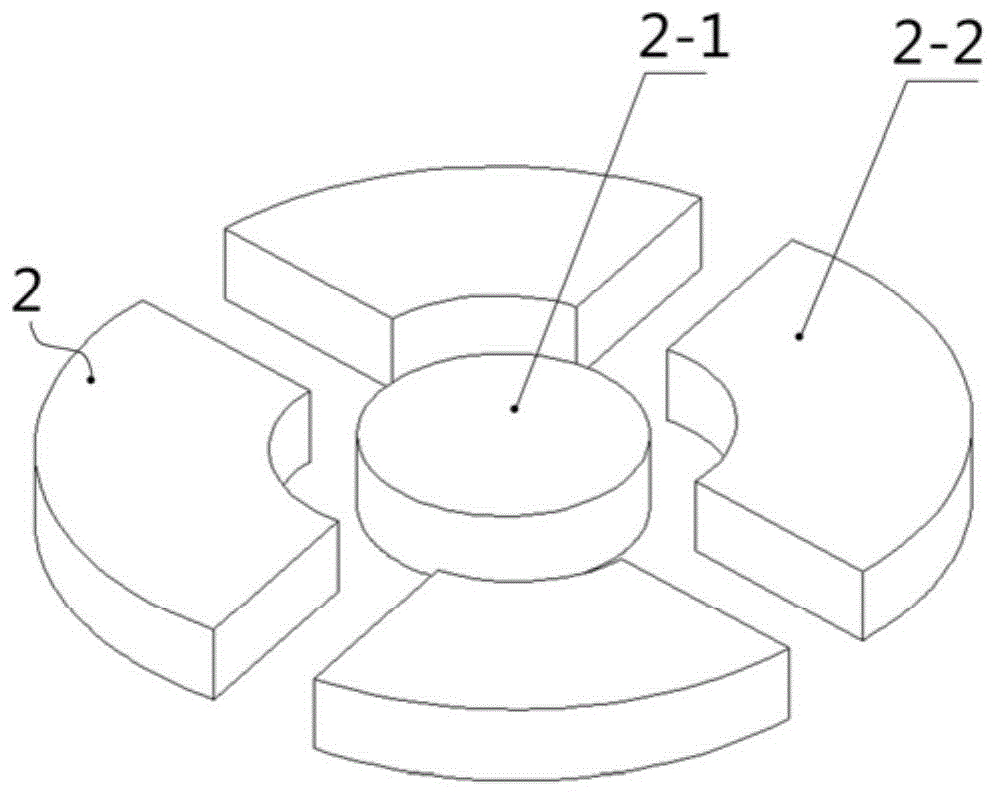

图4为具体实施方式一或二所述的蒸盘盒盖的结构示意图；

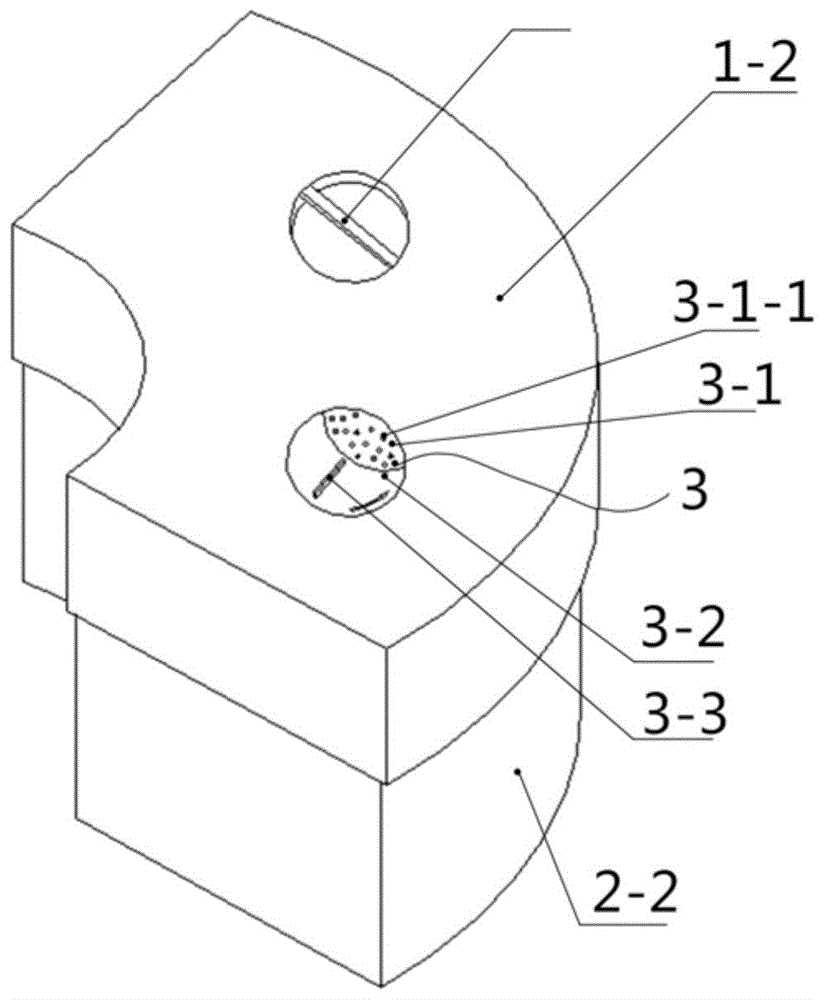

图5为具体实施方式二所述的通气结构和蒸盘盒把手的结构示意图；

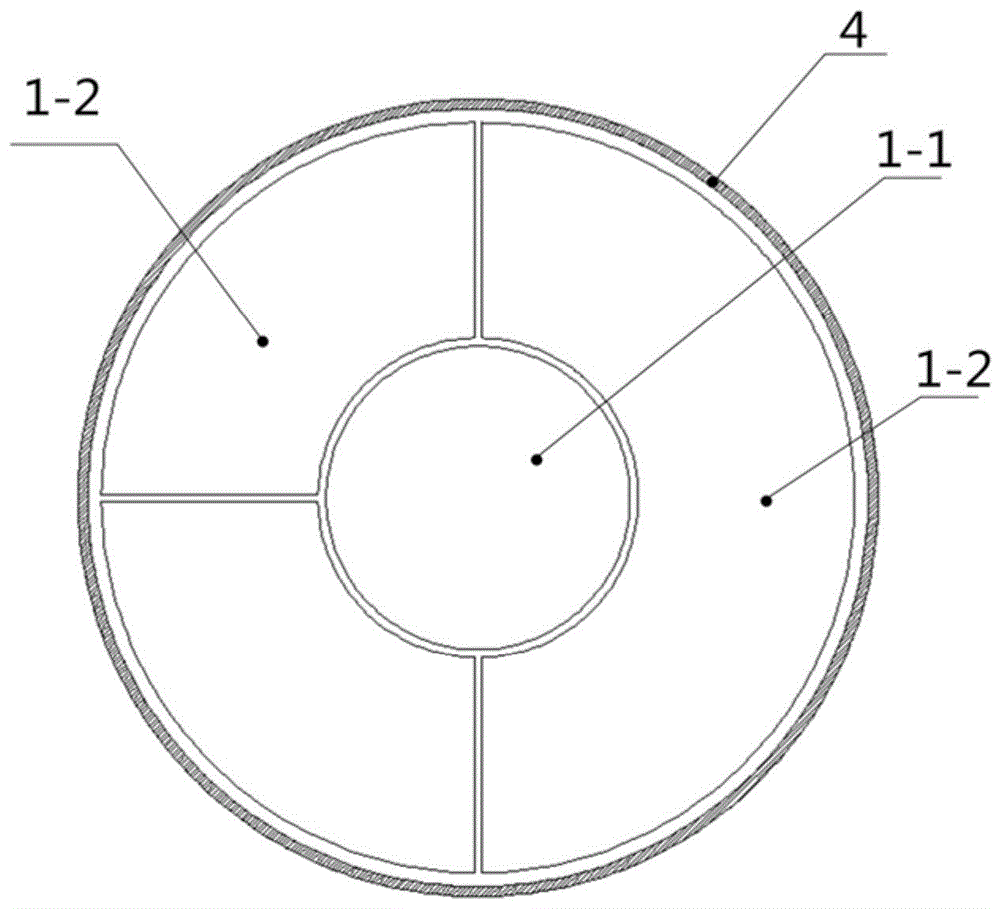

图6为具体实施方式三所述的多功能蒸盘盒的俯视图；

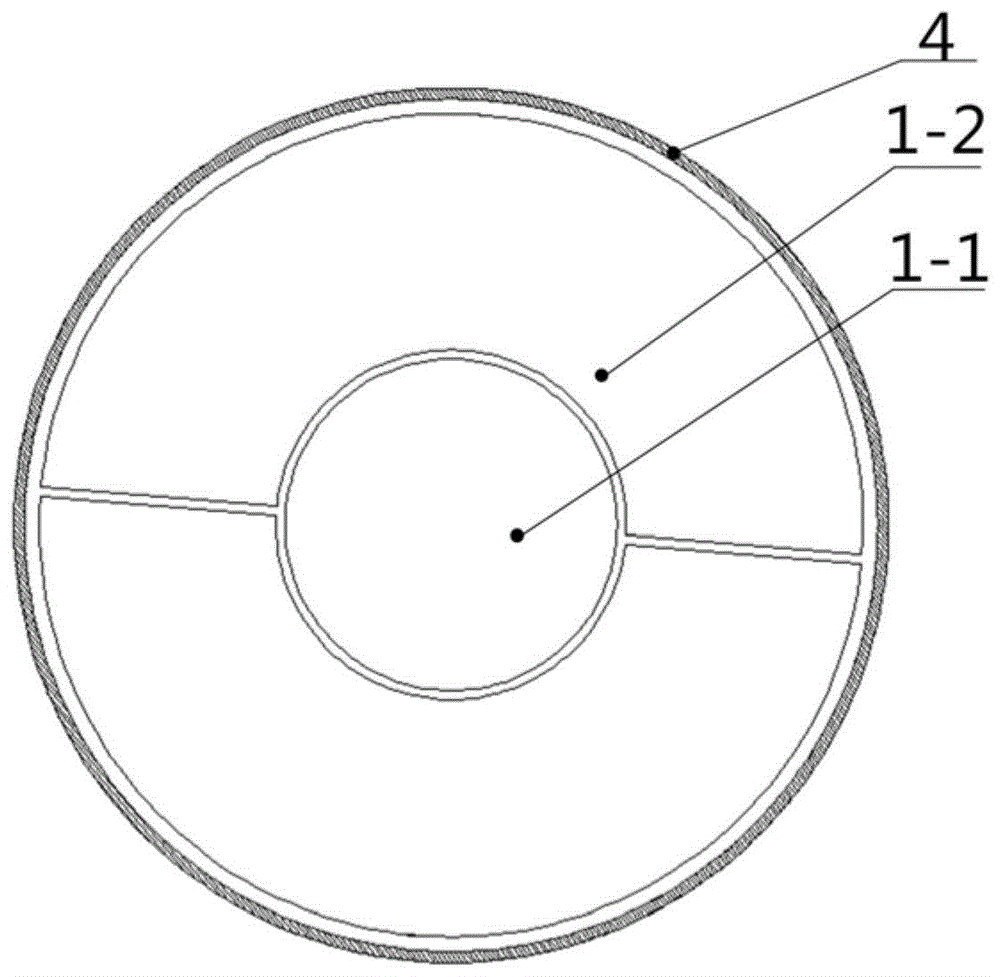

图7为具体实施方式四或五所述的多功能蒸盘盒的俯视图；

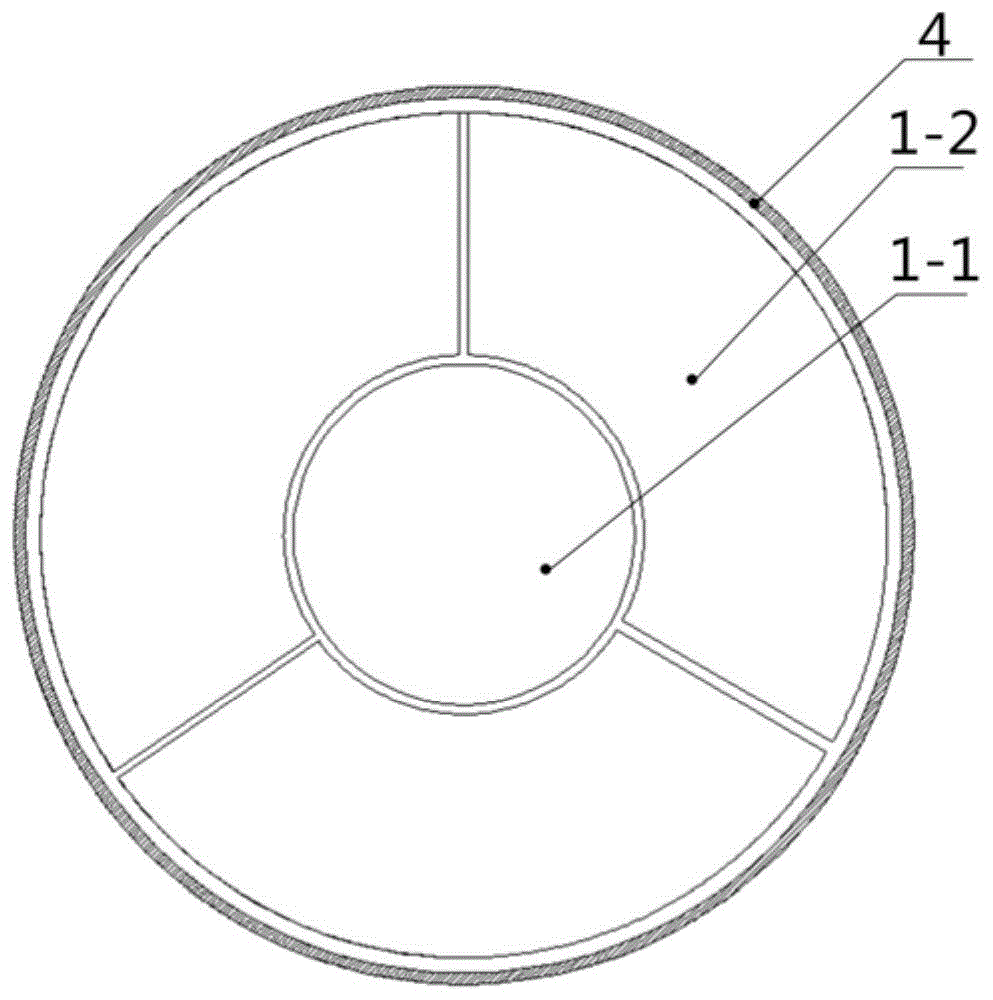

图8为具体实施方式六所述的多功能蒸盘盒的俯视图；

图中，1、蒸盘盒组件；2、蒸盘盒盖；1-1、圆形蒸盘盒；1-2、扇形蒸盘盒；2-1、圆形蒸盘盒盖；2-2、扇形蒸盘盒盖；3、通气结构；3-1、通气板；3-2、盖板；3-3、盖板把手；3-1-1、气孔；4、蒸锅。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚明了，下面通过附图中示出的具体实施例来描述本实用新型。但是应该理解，这些描述只是示例性的，而并非要限制本实用新型的范围。此外，在以下说明中，省略了对公知结构和技术的描述，以避免不必要地混淆本实用新型的概念。

具体实施方式一：参考图1至图4说明本实施方式，本实施方式为了克服现有电梯成本高的问题，提出以下技术方案：

一种多功能蒸盘盒，包括：蒸盘盒组件1和蒸盘盒盖2，所述蒸盘盒组件1包括一个圆形蒸盘盒1-1和四个圆心角为90°的扇形蒸盘盒1-2，所述扇形蒸盘盒1-2的内圆弧与圆形蒸盘盒1-1的外壁圆弧相同，所有的扇形蒸盘盒1-2可拼在圆形蒸盘盒1-1的外圈，并与圆形蒸盘盒1-1形成一个完整的圆形，所述蒸盘盒盖2包括一个圆形蒸盘盒盖2-1和四个圆心角为90°的扇形蒸盘盒盖2-2，所述圆形蒸盘盒盖2-1活动安装在圆形蒸盘盒1-1 上，所述扇形蒸盘盒盖2-2与扇形蒸盘盒1-2一一对应并活动安装在扇形蒸盘盒1-2上，每个所述扇形蒸盘盒1-2的结构完全相同，每个所述扇形蒸盘盒盖2-2的结构完全相同。

本实用新型采用了组合形式的蒸盘盒，可同时加热或蒸煮多种饭菜，节约时间，提升了烹饪效率。现有组合形式的蒸盘盒的蒸盘盒多为扇形结构，其加热空间因其尖角部分无法盛装体积较大的食物，空间利用率低，而本实用新型采用了圆形蒸盘盒与扇形蒸盘盒的组合方式，结构规则，可充分利用加热空间，对更多的食物进行加热或蒸煮。且蒸盘盒由一组组单独的套盒所构成，每个套盒内可同时盛装不同的食物，同时对不同的食物进行加热不会串味。

具体实施方式二：参考图1至图5说明本实施方式，本实施方式为了克服现有电梯成本高的问题，提出以下技术方案：

一种多功能蒸盘盒，包括：蒸盘盒组件1和蒸盘盒盖2，所述蒸盘盒组件1包括一个圆形蒸盘盒1-1和四个圆心角为90°的扇形蒸盘盒1-2，所述扇形蒸盘盒1-2的内圆弧与圆形蒸盘盒1-1的外壁圆弧相同，所有的扇形蒸盘盒1-2可拼在圆形蒸盘盒1-1的外圈，并与圆形蒸盘盒1-1形成一个完整的圆形，所述蒸盘盒盖2包括一个圆形蒸盘盒盖2-1和四个圆心角为90°的扇形蒸盘盒盖2-2，所述圆形蒸盘盒盖2-1活动安装在圆形蒸盘盒1-1 上，所述扇形蒸盘盒盖2-2与扇形蒸盘盒1-2一一对应并活动安装在扇形蒸盘盒1-2上，每个所述扇形蒸盘盒1-2的结构完全相同，每个所述扇形蒸盘盒盖2-2的结构完全相同。

所述圆形蒸盘盒盖2-1和扇形蒸盘盒盖2-2的内圈布置用密封圈；所述圆形蒸盘盒盖 2-1和扇形蒸盘盒盖2-2上加工有蒸盘盒把手；所述圆形蒸盘盒盖2-1和若干扇形蒸盘盒盖2-2上均加工有通气结构3，所述通气结构3包括：通气板3-1和盖板3-2，所述通气板 3-1的一半加工有多个气孔3-1-1，另一半不加工气孔，所述盖板3-2为可在通气板3-1上随意旋转的半月形结构；所述盖板3-2上加工盖板把手3-3。

本实用新型采用了组合形式的蒸盘盒，可同时加热或蒸煮多种饭菜，节约时间，提升了烹饪效率。现有组合形式的蒸盘盒的蒸盘盒多为扇形结构，其加热空间因其尖角部分无法盛装体积较大的食物，空间利用率低，而本实用新型采用了圆形蒸盘盒与扇形蒸盘盒的组合方式，结构规则，可充分利用加热空间，对更多的食物进行加热或蒸煮。且蒸盘盒由一组组单独的套盒所构成，每个套盒内可同时盛装不同的食物，同时对不同的食物进行加热不会串味。

本实用新型在蒸盘盒盖内壁上布置有密封圈，可将蒸盘盒盖与蒸盘盒紧密连接，防止串味；本实用新型的蒸盘盒盖上加工有蒸盘盒盖把手，又因为蒸盘盒盖与蒸盘盒紧密连接，烹饪工作完成后，可通过提住把手，将蒸盘盒与蒸盘盒盖一同取出，防止因各蒸盘盒之间因间距太小而产生难以将其取出的情况。

本实用新型在蒸盘盒盖上加工有通气结构，可通过转动通气结构上的盖板调节露出气孔的多少，如若所需加热的食物需要较多的水蒸气，可气孔露出，使得水蒸气进入蒸盘盒内部，保持食物的水分。如若无需水蒸气，则可将盖板旋转至完全将气孔盖住，此时蒸盘盒形成一个完全密封的结构，防止串味。

具体实施方式三：参考图6说明本实施方式，本实施方式为了克服现有电梯成本高的问题，提出以下技术方案：

一种多功能蒸盘盒，包括：蒸盘盒组件1和蒸盘盒盖2，所述蒸盘盒组件1包括一个圆形蒸盘盒1-1和三个圆心角为120°的扇形蒸盘盒1-2，所述扇形蒸盘盒1-2的内圆弧与圆形蒸盘盒1-1的外壁圆弧相同，所有的扇形蒸盘盒1-2可拼在圆形蒸盘盒1-1的外圈，并与圆形蒸盘盒1-1形成一个完整的圆形，所述蒸盘盒盖2包括一个圆形蒸盘盒盖2-1和三个圆心角为120°的扇形蒸盘盒盖2-2，所述圆形蒸盘盒盖2-1活动安装在圆形蒸盘盒1-1 上，所述扇形蒸盘盒盖2-2与扇形蒸盘盒1-2一一对应并活动安装在扇形蒸盘盒1-2上，每个所述扇形蒸盘盒1-2的结构完全相同，每个所述扇形蒸盘盒盖2-2的结构完全相同。

本实用新型采用了组合形式的蒸盘盒，可同时加热或蒸煮多种饭菜，节约时间，提升了烹饪效率。现有组合形式的蒸盘盒的蒸盘盒多为扇形结构，其加热空间因其尖角部分无法盛装体积较大的食物，空间利用率低，而本实用新型采用了圆形蒸盘盒与扇形蒸盘盒的组合方式，结构规则，可充分利用加热空间，对更多的食物进行加热或蒸煮。且蒸盘盒由一组组单独的套盒所构成，每个套盒内可同时盛装不同的食物，同时对不同的食物进行加热不会串味。

具体实施方式四：参考图7说明本实施方式，本实施方式为了克服现有电梯成本高的问题，提出以下技术方案：

一种多功能蒸盘盒，包括：蒸盘盒组件1和蒸盘盒盖2，所述蒸盘盒组件1包括一个圆形蒸盘盒1-1和两个个圆心角为180°的扇形蒸盘盒1-2，所述扇形蒸盘盒1-2的内圆弧与圆形蒸盘盒1-1的外壁圆弧相同，所有的扇形蒸盘盒1-2可拼在圆形蒸盘盒1-1的外圈，并与圆形蒸盘盒1-1形成一个完整的圆形，所述蒸盘盒盖2包括一个圆形蒸盘盒盖2-1和两个个圆心角为180°的扇形蒸盘盒盖2-2，如图7所示。所述圆形蒸盘盒盖2-1活动安装在圆形蒸盘盒1-1上，所述扇形蒸盘盒盖2-2与扇形蒸盘盒1-2一一对应并活动安装在扇形蒸盘盒1-2上，每个所述扇形蒸盘盒1-2的结构完全相同，每个所述扇形蒸盘盒盖2-2 的结构完全相同。

本实用新型采用了组合形式的蒸盘盒，可同时加热或蒸煮多种饭菜，节约时间，提升了烹饪效率。现有组合形式的蒸盘盒的蒸盘盒多为扇形结构，其加热空间因其尖角部分无法盛装体积较大的食物，空间利用率低，而本实用新型采用了圆形蒸盘盒与扇形蒸盘盒的组合方式，结构规则，可充分利用加热空间，对更多的食物进行加热或蒸煮。且蒸盘盒由一组组单独的套盒所构成，每个套盒内可同时盛装不同的食物，同时对不同的食物进行加热不会串味。

具体实施方式五：参考图7说明本实施方式，本实施方式为了克服现有电梯成本高的问题，提出以下技术方案：

一种多功能蒸盘盒，包括：蒸盘盒组件1和蒸盘盒盖2，所述蒸盘盒组件1包括一个圆形蒸盘盒1-1和两个个圆心角为180°的扇形蒸盘盒1-2，所述扇形蒸盘盒1-2的内圆弧与圆形蒸盘盒1-1的外壁圆弧相同，所有的扇形蒸盘盒1-2可拼在圆形蒸盘盒1-1的外圈，并与圆形蒸盘盒1-1形成一个完整的圆形，所述蒸盘盒盖2包括一个圆形蒸盘盒盖2-1和两个个圆心角为180°的扇形蒸盘盒盖2-2，如图7所示。所述圆形蒸盘盒盖2-1活动安装在圆形蒸盘盒1-1上，所述扇形蒸盘盒盖2-2与扇形蒸盘盒1-2一一对应并活动安装在扇形蒸盘盒1-2上，每个所述扇形蒸盘盒1-2的结构完全相同，每个所述扇形蒸盘盒盖2-2 的结构完全相同。

所述圆形蒸盘盒盖2-1和扇形蒸盘盒盖2-2的内圈布置用密封圈；所述圆形蒸盘盒盖 2-1和扇形蒸盘盒盖2-2上加工有蒸盘盒把手；所述圆形蒸盘盒盖2-1和若干扇形蒸盘盒盖2-2上均加工有通气结构3，所述通气结构3包括：通气板3-1和盖板3-2，所述通气板 3-1的一半加工有多个气孔3-1-1，另一半不加工气孔，所述盖板3-2为可在通气板3-1上随意旋转的半月形结构；所述盖板3-2上加工盖板把手3-3。

本实用新型采用了组合形式的蒸盘盒，可同时加热或蒸煮多种饭菜，节约时间，提升了烹饪效率。现有组合形式的蒸盘盒的蒸盘盒多为扇形结构，其加热空间因其尖角部分无法盛装体积较大的食物，空间利用率低，而本实用新型采用了圆形蒸盘盒与扇形蒸盘盒的组合方式，结构规则，可充分利用加热空间，对更多的食物进行加热或蒸煮。且蒸盘盒由一组组单独的套盒所构成，每个套盒内可同时盛装不同的食物，同时对不同的食物进行加热不会串味。

本实用新型在蒸盘盒盖内壁上布置有密封圈，可将蒸盘盒盖与蒸盘盒紧密连接，防止串味；本实用新型的蒸盘盒盖上加工有蒸盘盒盖把手，又因为蒸盘盒盖与蒸盘盒紧密连接，烹饪工作完成后，可通过提住把手，将蒸盘盒与蒸盘盒盖一同取出，防止因各蒸盘盒之间因间距太小而产生难以将其取出的情况。

本实用新型在蒸盘盒盖上加工有通气结构，可通过转动通气结构上的盖板调节露出气孔的多少，如若所需加热的食物需要较多的水蒸气，可气孔露出，使得水蒸气进入蒸盘盒内部，保持食物的水分。如若无需水蒸气，则可将盖板旋转至完全将气孔盖住，此时蒸盘盒形成一个完全密封的结构，防止串味。

具体实施方式六：参考图8说明本实施方式，本实施方式为了克服现有电梯成本高的问题，提出以下技术方案：

一种多功能蒸盘盒，包括：蒸盘盒组件1和蒸盘盒盖2，所述蒸盘盒组件1包括一个圆形蒸盘盒1-1、一个圆心角为180°的扇形蒸盘盒1-2和两个圆心角为90°的扇形蒸盘盒 1-2，所述扇形蒸盘盒1-2的内圆弧与圆形蒸盘盒1-1的外壁圆弧相同，所有的扇形蒸盘盒 1-2可拼在圆形蒸盘盒1-1的外圈，并与圆形蒸盘盒1-1形成一个完整的圆形，所述蒸盘盒盖2包括一个圆形蒸盘盒盖2-1、一个圆心角为180°的扇形蒸盘盒1-2和两个圆心角为 90°的扇形蒸盘盒1-2，如图8所示。所述圆形蒸盘盒盖2-1活动安装在圆形蒸盘盒1-1上，所述扇形蒸盘盒盖2-2与扇形蒸盘盒1-2一一对应并活动安装在扇形蒸盘盒1-2上，每个所述扇形蒸盘盒1-2的结构完全相同，每个所述扇形蒸盘盒盖2-2的结构完全相同。

本实用新型采用了组合形式的蒸盘盒，可同时加热或蒸煮多种饭菜，节约时间，提升了烹饪效率。现有组合形式的蒸盘盒的蒸盘盒多为扇形结构，其加热空间因其尖角部分无法盛装体积较大的食物，空间利用率低，而本实用新型采用了圆形蒸盘盒与扇形蒸盘盒的组合方式，结构规则，可充分利用加热空间，对更多的食物进行加热或蒸煮。且蒸盘盒由一组组单独的套盒所构成，每个套盒内可同时盛装不同的食物，同时对不同的食物进行加热不会串味。
