名称：一种脊柱手术用螺钉收纳装置

专利人：余健

专利号：202122182495.2

技术领域

本实用新型属于医疗设备领域，具体涉及一种脊柱手术用螺钉收纳装置。

背景技术

由于外伤、椎管狭窄、椎管肿瘤或先天畸形等原因引起的脊椎部疾病，大多时候需要通过手术治疗；在手术治疗时常常需要使用螺钉进行辅助治疗，根据不同情况和部位会选用不同尺寸规格的螺钉；但在以往的治疗过程中，厂家配备的螺钉盒未对螺钉进行规范化收纳，导致医护人员在手术准中常会因翻找对应尺寸螺钉时而浪费时间，降低了工作效率；同时手术中时常会用到的椎间融合器(如Cage或钛笼)横联等，无法得到规整的收纳；因此，本实用新型提出一种脊柱手术用螺钉收纳装置，可将手术中使用的螺钉按尺寸进行归置收纳，医护人员在手术中可直接取用对于尺寸螺钉，避免因翻找指定尺寸螺钉而浪费时间，同时可将手术中使用的需要使用的一些器具零部件收纳到下方的抽屉内，且设计合理、结构稳固、使用方便。实用新型内容

本实用新型提供一种脊柱手术用螺钉收纳装置，可将手术中使用的螺钉按尺寸进行归置收纳，医护人员在手术中可直接取用对于尺寸螺钉，避免因翻找指定尺寸螺钉而浪费时间，同时可将手术中使用的需要使用的一些器具零部件收纳到下方的抽屉内，且设计合理、结构稳固、使用方便。

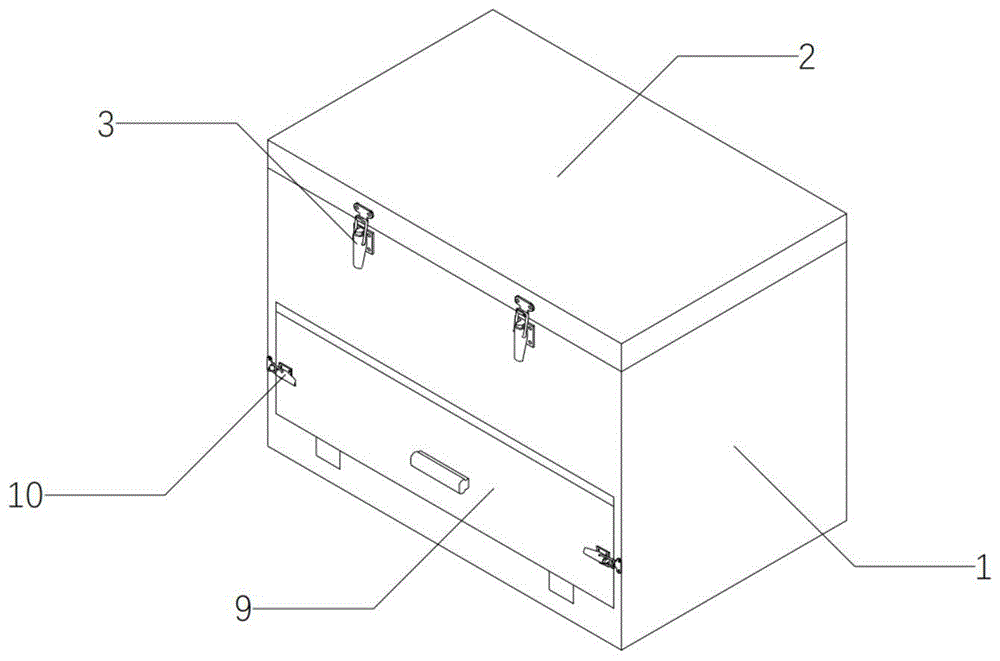

了达到上述技术目的，本实用新型采用的技术方案为一种脊柱手术用螺钉收纳装置，包括：盒体、第一盖子、第一搭扣、螺钉架、保护垫、矩形槽、凹槽、滑轨、抽屉、第二搭扣；所述盒体上端的后侧边铰接第一盖子，盒体与第一盖子的前侧边的接触位置连接第一搭扣，在盒体内设有一个螺钉架，在第一盖子的下端面设有一层保护垫；所述盒体下端的前侧边设有一个矩形槽，在矩形槽的底部设有两条凹槽，并在凹槽内连接两条滑轨，滑轨可在凹槽内滑动，同时两条滑轨前端的上端面铰接抽屉的底面，抽屉可在滑轨上滑动，另外抽屉与矩形槽的前侧的左右两侧边接触位置连接第二搭扣；

进一步的，所述螺钉架的上端面设有均匀排布的圆孔，每一纵列圆孔前端均设有尺寸标识，圆孔的直径均为7mm，深度为80mm；

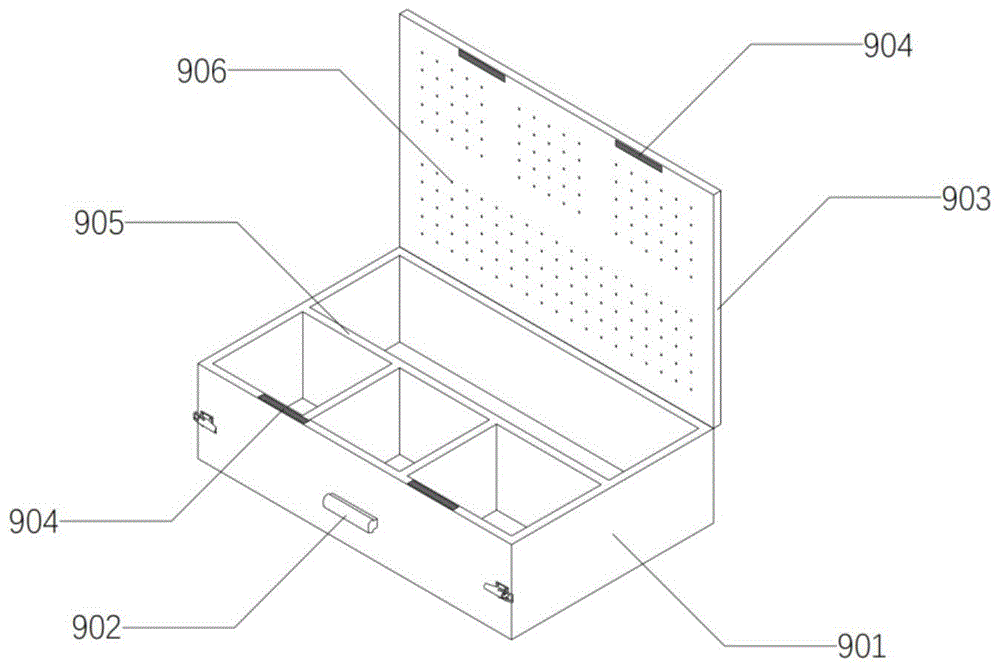

进一步的，所述抽屉包括本体部、把手、第二盖子、磁吸片、隔板、透气孔，所述本体部的前侧设有一个把手，在本体部上端面的后侧边铰接第二盖子，本体部与第二盖子前侧的接触位置设有两个磁吸片，在本体部的内部通过隔板分隔为四个空间，其中前侧三个，后侧一个，同时在第二盖子上对于本体部的每个空间区域，均匀分布有透气孔。

本实用新型的有益效果：

1、该一种脊柱手术用螺钉收纳装置可将手术中使用的螺钉按尺寸进行归置收纳，医护人员在手术中可直接取用对于尺寸螺钉，避免因翻找指定尺寸螺钉而浪费时间，提高了手术效率；

2、该一种脊柱手术用螺钉收纳装置可将手术中使用的需要使用的一些器具零部件收纳到下方的抽屉内，大大提高归纳效率；

3、该一种脊柱手术用螺钉收纳装置设计合理、结构稳固、使用方便，抽屉通过滑轨连接，需要时滑出，不需要时推回锁起即可；同时第一盖子和抽屉通过搭扣连接，连接后不易打开，第二盖子上设有磁吸片，在无外力的情况下不易打开。
