名称：一种节能烤房

专利人： 熊贤财

专利号：202122826687.2

技术领域

本实用新型涉及烤房技术领域，更具体地说，特别涉及一种节能烤房。

背景技术

在粮食收获或储存过程中，农户通常会采用露天晒粮食的方式，粮食通过晾晒干燥后进一步进行存储或者用于其他用途。在户外露天晒粮食，其效果依赖于天气，阳光足的情况把粮食运至户外并摊开，天气变化要下雨就必须将粮食收回，对粮食进行翻进翻出容易淋雨导致粮食发霉变质，还需要大量的人力，而且对于体力有限的人来说这无疑是一项十分困难的工作。

因此，现有技术中认同通常采用耗费人工较少的电烤房或者煤烤房来进行粮食的干燥。但是采用电烤房干燥粮食，需要消耗大量的电能；采用煤烤房干燥粮食不仅要消耗大量的不可再生资源，而且在煤燃料使用过程中仍需要大量的人力，消耗能源大、人工成本高，还会造成环境的污染。不论采用电烤房还是煤烤房，对于农户来说，经济成本均较高，因此发明人提供一种经济成本低、晾晒效率高、节能、消耗人力少的烤房。实用新型内容

本实用新型为克服上述情况不足，旨在提供一种节能烤房，在保证粮食干燥效率的情况下，不仅能够解放人工，还利用阳光和排风结构的结合实现能源的低消耗。

一种节能烤房，包括：

烤房本体，所述烤房本体包括透光的屋顶、设置有通气结构和第一烟道的墙体；

位于烤房本体下方的地基结构，所述地基结构设置有第二烟道，所述第二烟道与第一烟道连通。

进一步地，所述屋顶为斜面，且北面高于南面；所述烤房本体的东侧和西侧，均为北部向南部倾斜设置。

进一步地，所述烤房本体的屋内地面包括表层、隔热层、缓冲层；所述表层用于支撑待晒粮食，所述隔热层用于防止粮食烤焦，所述缓冲层用于缓冲烧火带来的热量。

进一步地，所述表层采用土或水泥板，所述隔热层采用空心砖，所述缓冲层采用土。

进一步地，所述第二烟道呈8字型或S型形状。

进一步地，所述墙体设置有通气窗户或通气孔，所述通气孔外侧安装有罩网；

所述墙体外侧的底部还设置有烧火口，所述烧火口与所述第一烟道连通。

进一步地，所述通气孔包括进气孔和出气孔，所述进气孔安装有鼓风机，所述出气孔安装有排风扇。

进一步地，所述屋顶采用钢化玻璃、塑胶瓦或采光瓦中的一种。

进一步地，所述烤房本体内设置有晾晒架；所述晾晒架至少设置有一层；所述晾晒架由晾晒架单元组成。

进一步地，所述晾晒架单元包括晾晒台面、支腿、位于支腿内的凹槽；所述支腿底端与所述凹槽适配，位于上方的晾晒架单元，其支腿能够卡接于下方晾晒架单元的凹槽中；

所述晾晒架台面的四周设置有挡边，防止粮食落下。

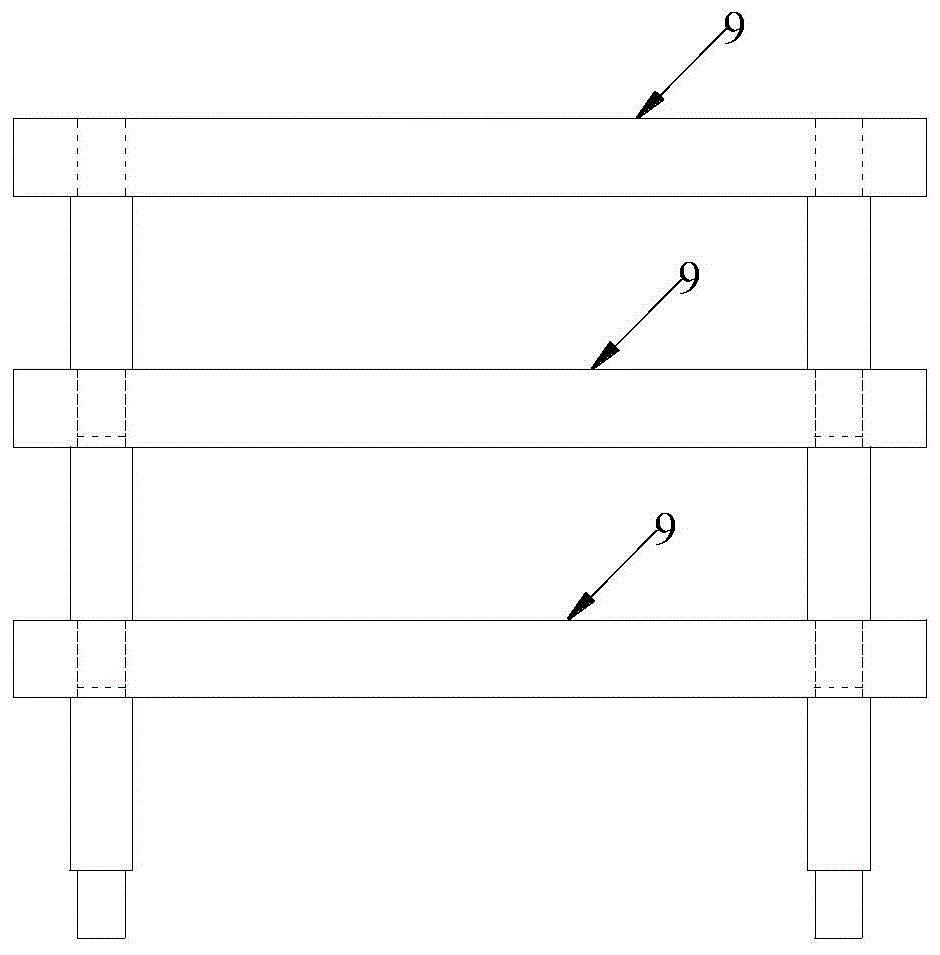

晾晒架单元可以层叠组装，也可以阶梯状组装。

与现有技术相比，本实用新型的有益效果是：

①当室外阳光充足时，阳光通过透明的屋顶和窗户照射进入烤房，直接采用阳光照射，烤房内部将粮食铺摊于晾晒架上，当通过阳光照射只是室内温度上升至40℃以上时，开启排风扇加速水分的排出。

②当遇到阴雨天气等室外阳光不充足的情况时，在烧火口处烧火，利用产生的热量通过第二管道、第一管道使得烤房内部温度提升，对粮食进行干燥。

③通过可拆装且多种样式组合的晾晒架单元，能够进行层叠组装或阶梯状组装，增大的粮食的晾晒面积，有效利用烤房内的空间，有利于粮食晾晒过程中水分的发散和蒸发，有利于提高粮食的晾晒速度
