一种自动窗帘驱动装置
2022-05-11 阅读次数：1669

专利权人：秦立群、佟有贵
专利名称：一种自动窗帘驱动装置
专利号：2019113131615
项目简介：

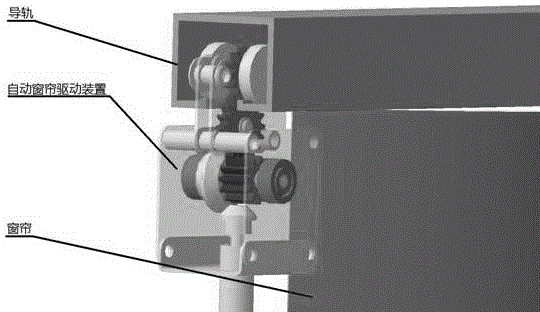

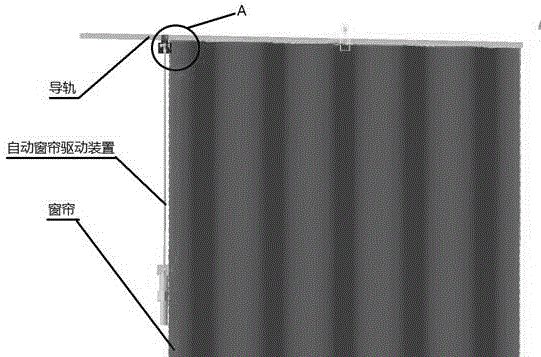

本自动窗帘驱动装置以悬挂的方式安装在窗帘导轨上，并与窗帘悬垂的边缘连接，与窗帘一起运动。自动窗帘驱动装置包含滚轮机构、导杆、动力单元三部分。驱动装置的动力单元由电机、控制模块、充电电池组成，电机有减速机构，是具有正反转功能的直流电机，转速为200r/min，电压12V或24V的安全电压。控制模块是电机的控制开关，可实现电机的点动和正反转控制，并可通过蓝牙（bluetooth）或无线网（wifi）与智能手机连接，无需配单独的遥控器。电池为12V或24v的充电电池，无需外接电源，电池可取下定期充电。
导杆结构中分为传动芯轴、轴承（若干）、导管，轴承将传动芯轴与导管分开，导管为支撑部件，传动芯轴传递电机的转动，轴承的支撑作用使芯轴转动平稳。可根据使用需要加长导管和芯轴，降低离地高度，既可方便拆卸电池充电，也可在电池无电时方便手动操作窗帘。

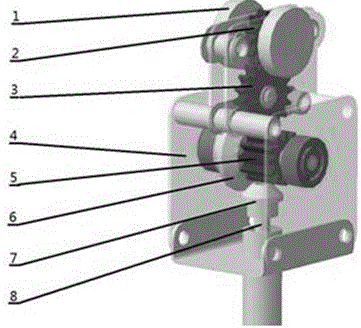

滚轮机构中的一对锥齿轮将绕芯轴轴线方向的转动变为平行于窗帘导轨方向的转动，实现了运动方向的90度变换，并降低了转速，增大了扭矩。从动锥齿轮与中间齿轮共轴固定，通过中间齿轮一和中间齿轮二的传递实现滚轮滚动，滚轮表面附有高粘度材料，增大滚轮与导轨之间的摩擦系数，实现最大驱动力，带动窗帘滚轮运动实现窗帘的开启和闭合。
本提案有下列优点
1、结构简单，安全可靠；
2、成本低，适合于小户型和现有窗帘的功能升级；
3、体积小，占用空间小；
4、不必更换现有窗帘和导轨，节约资源；
5、无电时可以手动操作窗帘。
