名称:一种新型车辆用转向机构

专利人: 郑阳灿

专利号;202122425758.8

技术领域

本实用新型涉及汽车转向机构技术领域,具体是指一种新型车辆用转向机构。

背景技术

现汽车的转向结构是:主肖用一根横肖固定在前桥主肖孔里,主肖与转向角上下两个衬套结合转动,这样结构易磨损,结合面易拉损,转向重,且维修不方便。所以,一种新型车辆用转向机构成为人们亟待解决的问题。

实用新型内容

本实用新型要解决的技术问题是一种新型车辆用转向机构。

为解决上述技术问题,本实用新型提供的技术方案为一种新型车辆用转向机构:包括转向角机构、与转向角机构配合的前桥机构;

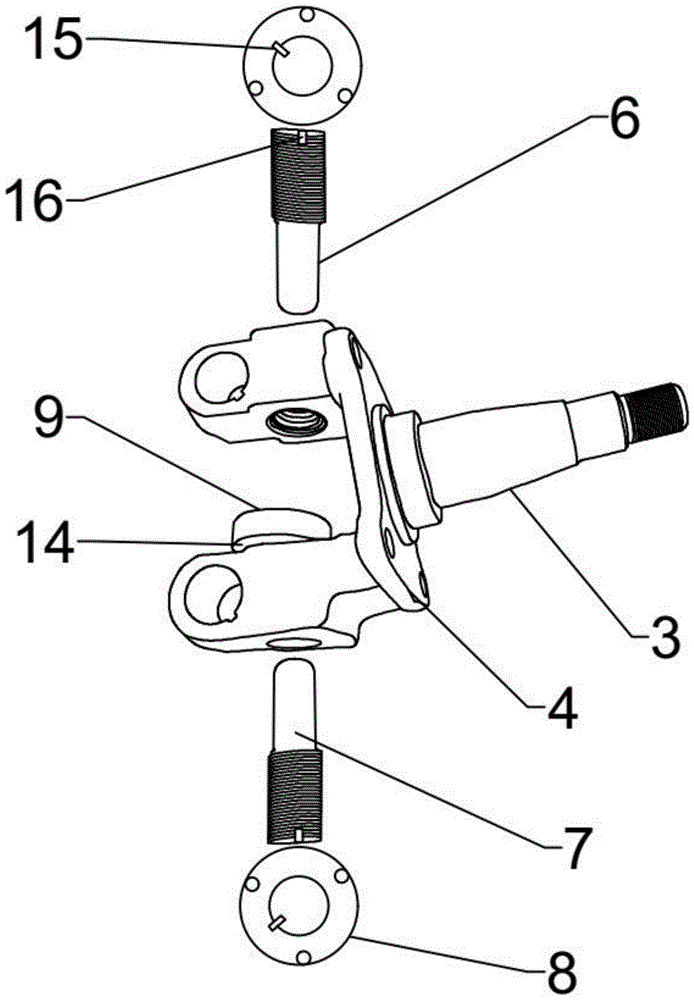

所述转向角机构包括转向角本体、设于转向角本体后端的连接板以及对称设置于连接板后端上的连接件;所述两端连接件内分别设置有上球头螺柱及下球头螺柱;所述下球头螺柱长于上球头螺柱,所述上球头螺柱与下球头螺柱上均设置有与其配合的保险片;所述下球头螺柱延伸至连接件内侧端设平面轴承;

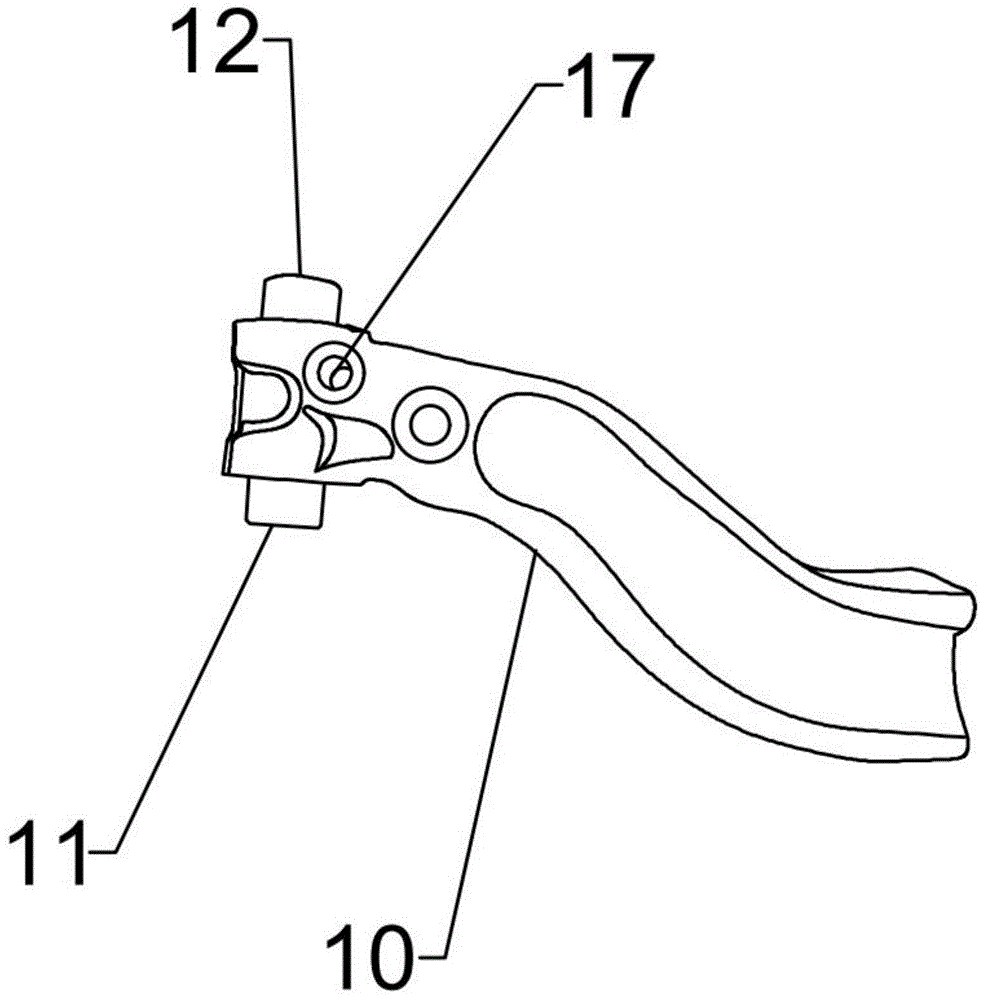

所述前桥机构包括前桥本体、分别设于前桥本体前部两端的与上球头螺柱配合的上球碗以及与下球头螺柱配合的下球碗;所述前桥本体上前部设有与上球碗及下球碗配合的前桥孔;所述上球碗与下球碗内部均设有储油槽,底部分别设有第一通孔和第二通孔;所述下球碗长于上球碗。

作为改进,所述连接件与上球头螺柱及下球头螺柱通过螺纹连接配合。

作为改进,所述保险片与连接件通过螺丝连接。

作为改进,所述平面轴承与连接件内侧之间设置有调整片。

作为改进,所述保险片上设有保险片凸起,所述上球头螺柱及下球头螺柱均设有与保险片凸起配合的螺柱保防槽。

作为改进,所述保险片上设有防尘罩。

作为改进,所述前桥本体上设有簧油嘴安装孔。

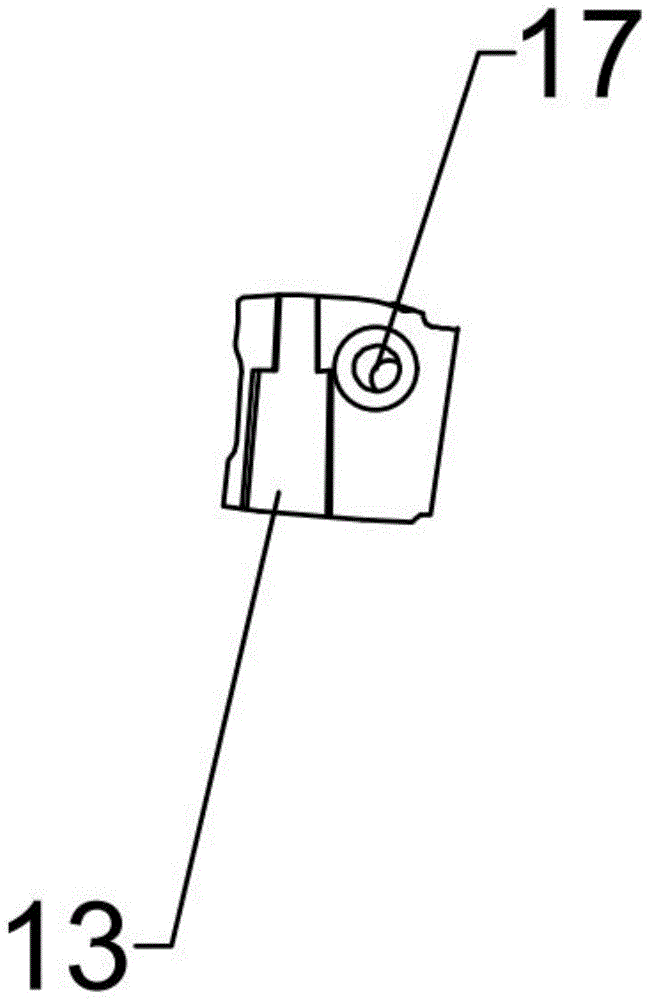

作为改进,所述下球碗下部设有与簧油嘴安装孔配合的簧油孔。

本实用新型与现有技术相比的优点在于:本装置球头与球碗结构,不易磨损,结合面也不易拉损,方向也更轻,轻微磨损可通过调整球头调整,维修时,仅需轻胎拆下,用卧式千斤顶顶住轮毂,取下保险片,扭出上下球头,将卧式千斤顶拉出,再用冲子将前桥里的上、下球碗打出,即可更换球头、球碗,降低维修难度,提高了维修效率
