名称:回转式自动售货机构
专利人:江启明
专利号:202022353916.9
技术领域
本实用新型涉及一种回转式自动售货机构,其属于自动售货机领域。
背景技术
目前,随着售货机技术的日渐发展和成熟,售货机的应用越来越广,布放越来越多,售货机的种类也不尽相同。由饮料和食品自动售货机引领的可自动售卖商品设备在市场上越来越多,使人们在日常生活中得到了更多的方便,但至今市面上还几乎没有一款售卖商品更加灵活多样化和购物体验更接近超市购物的果蔬自动售货机,由此在新鲜蔬果自动贩售方面形成现今市场的一大空缺。
市面上大多数果蔬售卖机普遍存在以下的弊端,第一、由于设计结构不能充分利用空间高度,导致浪费空间,而且增加了运营的经济成本,第二、每种商品都有专门的售卖机,达不到一机多用,种类较少,比如饮料售货机的只能放饮料,果蔬售货机的只能放果蔬,售卖商品不够灵活;第三、消费者购买选择商品时,同样商品不能随意选择,必须根据设备出货顺序选择商品,影响顾客的购物体验;第四、商品摆放角度位置固定,消费者不能很全方位的观察商品的外观。因此市面上急需一种回转式自动售货机构。
实用新型内容
本实用新型针对上述现有技术中存在的不足,提供一种回转式自动售货机构。
本实用新型解决上述技术问题的技术方案如下:

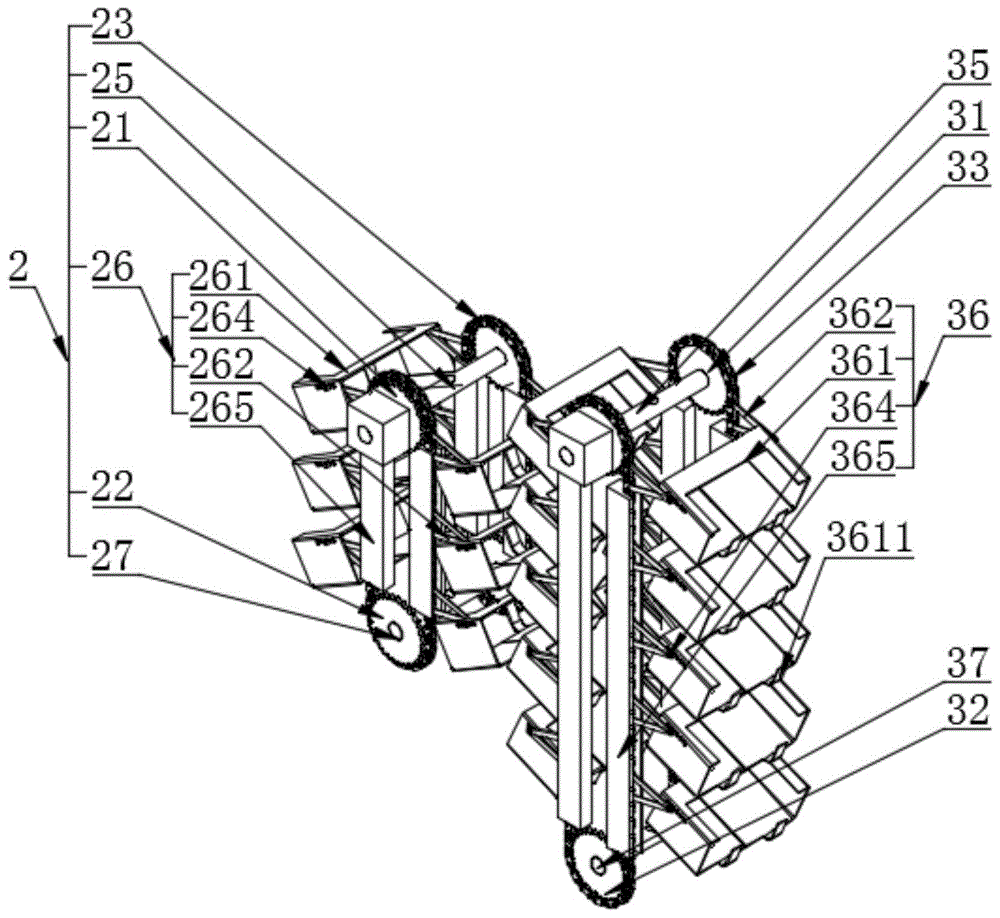

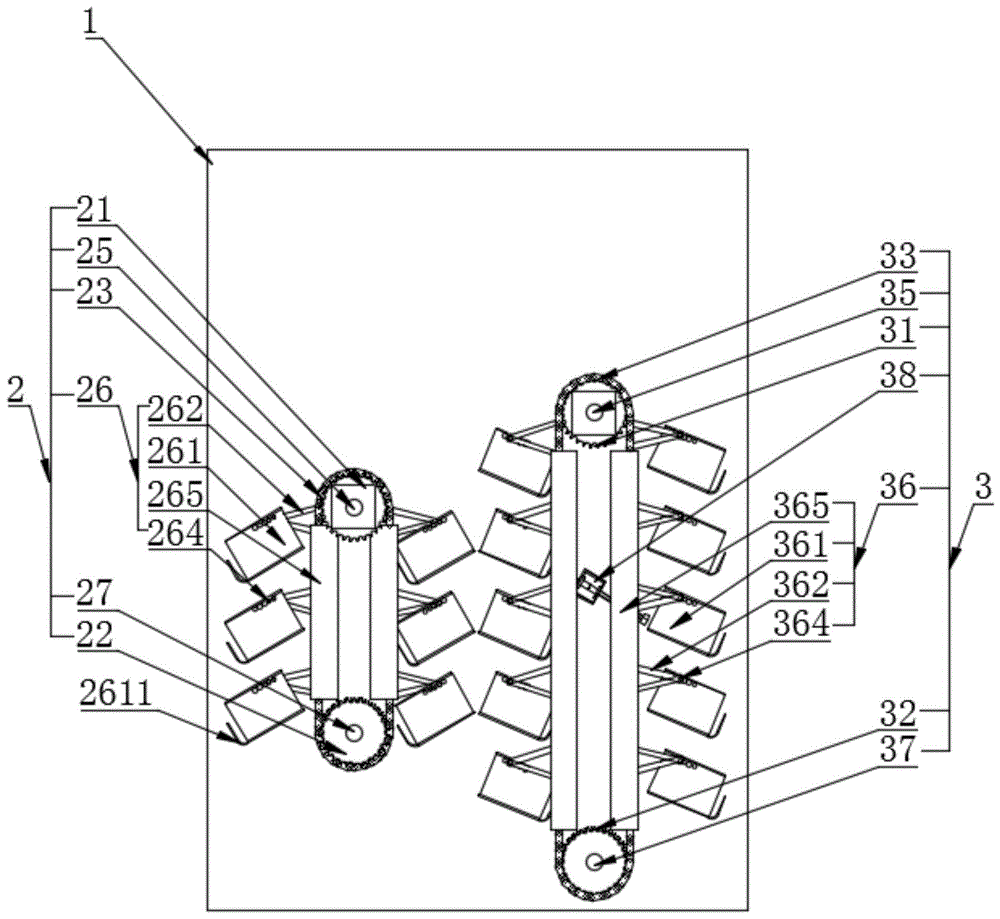

一种回转式自动售货机构,包括柜体,所述柜体内部设有若干个商品展示销售回转机构,所述商品展示销售回转机构包括一组沿竖直方向设置的链条甲,链条甲上端设有与链条甲啮合的主动链轮甲,下端设有与链条甲啮合的从动链轮甲,主动链轮甲中心之间套设有传动轴甲,从动链轮甲之间设有从动轴甲,传动轴甲一端设有与柜体内壁固定连接的驱动电机甲;所述链条甲内侧设有固定安装在柜体上的导轨甲,外侧连接有商品承载装置甲。
所述商品承载装置甲包括安装在链条甲上的两个平行的V型支架甲,V型支架甲顶端之间设有轴甲,底端与链条甲连接,所述轴甲上套设有绕其旋转的轴套,轴套上连接有商品载盒甲。

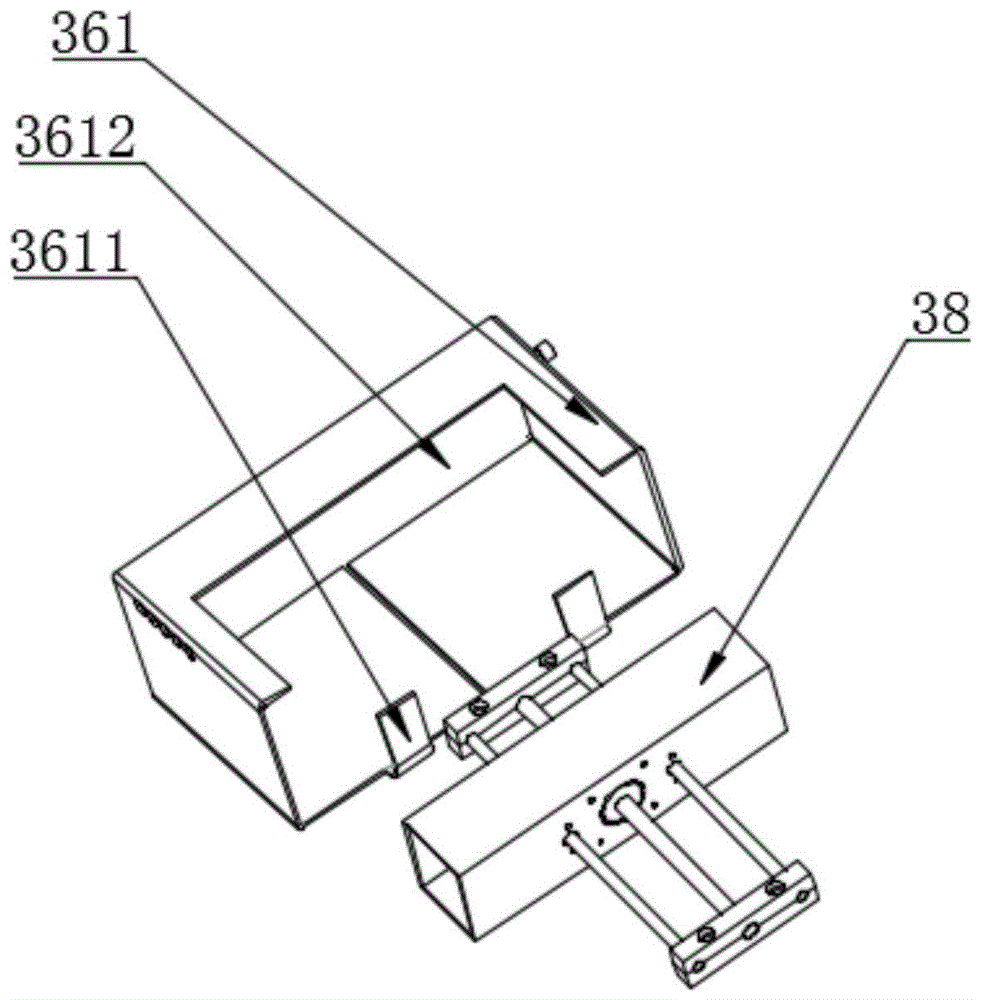

所述商品载盒甲在靠近V型支架甲一侧上端与轴套固定连接,商品载盒甲顶端设有开口甲,底端设有挡片甲。

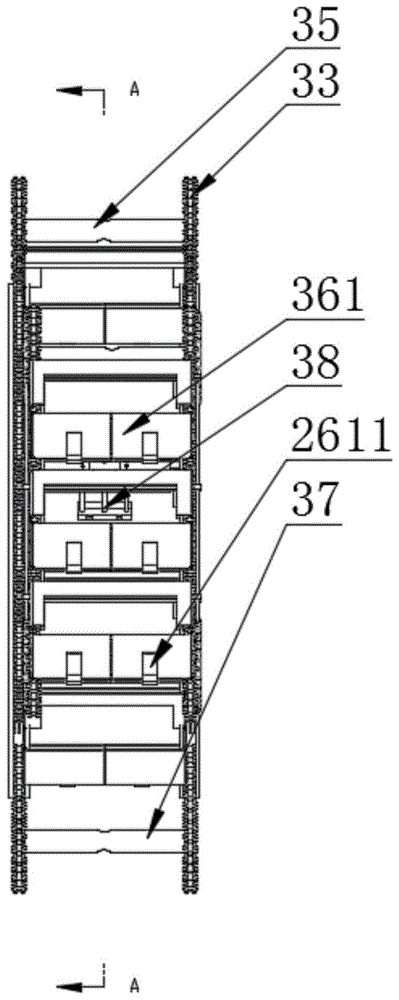

所述商品展示销售回转机构后侧对应设有商品供应回转机构,所述商品供应回转机构包括一组沿竖直方向设置的链条乙,链条乙上端设有与链条乙啮合的主动链轮乙,下端设有与链条乙啮合的从动链轮乙,主动链轮乙中心之间套设有传动轴乙,从动链轮乙之间设有从动轴乙,传动轴乙一端设有与柜体内壁固定连接的驱动电机乙;所述链条乙内侧设有固定安装在柜体上的导轨乙,外侧连接有商品承载装置乙。
所述商品承载装置乙包括安装在链条乙上的两个平行的V型支架乙,V型支架乙上端之间设有轴乙,下端与链条乙连接,所述轴乙上套设有绕其旋转的轴套,轴套上连接有商品载盒乙。
所述商品载盒乙在靠近V型支架乙一侧上端与轴套固定连接,商品载盒乙顶端设有开口乙,底端设有挡片乙。

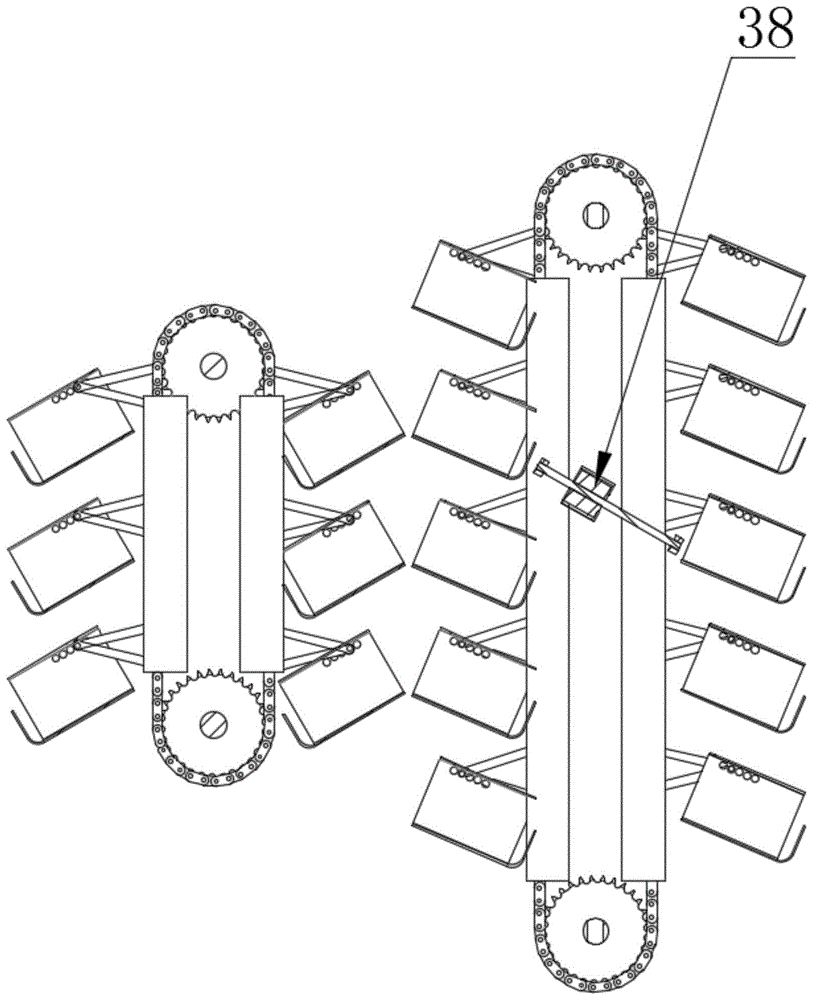

所述链条乙之间设有安装在柜体上的推送机构,推送机构推送方向为商品载盒乙的底端到顶端。
与现有技术相比,本实用新型的有益效果是:第一、该设备充分利用空间高度,不仅节省了空间,而且盒装、蔬菜瓜果类、袋装、加工品都可以实现自动售卖,一机多用,节省了运营的经济成本;第二、商品载盒甲可以跟随链条甲回转到任意位置,然后消费者同样商品可以随意挑选,更加符合消费者的购买需求,(例如同样是苹果,个头大小、形状、色泽不一,可以任意选择),提升消费者购物体验;第三、商品摆放角度可以调节,通过调节角度可以满足消费者的判断需求,让消费者全方位的观察商品的外观。
