名称：一种清洗器

专利人： 闫秀维

专利号：202122284390.8

技术领域

本实用新型涉及清洗器技术领域，具体是指一种清洗器。

背景技术

随着人们对禽畜肉品的需求的提高，养殖场的规模也越来越大，近几年，禽畜疾病泛滥，一旦养殖场措施不严格，就会导致禽畜大量发病和死亡，因此养殖场的清洁卫生尤为重要。

为了保持养殖场的卫生条件，就需要及时进行清理，养殖场的地面清理较为容易，但是墙壁、栏位等清理比较吃力；速度不快，并且清理效果不一定干净。

所以，一种清洗器成为人们亟待解决的问题。

实用新型内容

本实用新型要解决的技术问题是养殖场墙壁、栏位等位置清理吃力、效率低、效果不好的问题。

为解决上述技术问题，本实用新型提供的技术方案为：一种清洗器，包括杆体、水管、叶轮以及毛刷；所述杆体包括一体成型的空心管、弯折杆以及直杆，所述水管贯穿空心管；所述弯折杆一端连接空心管末端，另一端连接直杆；所述直杆上设有穿过直杆两侧的转轴，所述转轴一端连接叶轮，另一端连接毛刷；所述水管末端设有喷嘴，所述喷嘴位于叶轮的叶片上方。

作为改进，所述空心管上设有压力调节按钮。

作为改进，所述空心管顶端设有螺纹连接头。

作为改进，所述叶轮、毛刷均与转轴可拆卸连接。

本实用新型与现有技术相比的优点在于：本实用新型通过高压水源促使叶轮带动毛刷转动清洗墙壁和栏位等位置，既能提供清洁用水，又以水源作为动力促使毛刷进行清洁，设计巧妙，清洁方便，清理效果好。

附图说明

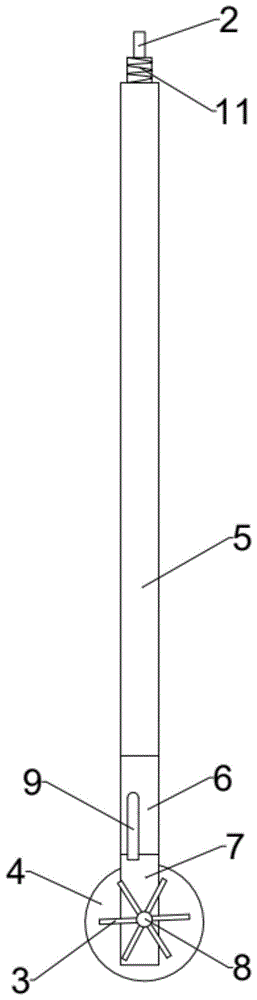

图1是本实用新型一种清洗器的主视示意图。

图2是本实用新型一种清洗器的左视示意图。

如图所示：1、杆体，2、水管，3、叶轮，4、毛刷，5、空心管，6、弯折杆，7、直杆，8、转轴，9、喷嘴，10、压力调节按钮，11、螺纹连接头。

具体实施方式

下面结合附图对本实用新型一种清洗器做进一步的详细说明。

结合附图1-2，对本实用新型进行详细介绍。

一种清洗器，包括杆体1、水管2、叶轮3以及毛刷4；所述杆体1包括一体成型的空心管5、弯折杆6以及直杆7，所述水管2贯穿空心管5；所述弯折杆6一端连接空心管5末端，另一端连接直杆7；所述直杆7上设有穿过直杆7两侧的转轴8，所述转轴8一端连接叶轮3，另一端连接毛刷4；所述水管2末端设有喷嘴9，所述喷嘴9位于叶轮3的叶片上方。

所述空心管5上设有压力调节按钮10。

所述空心管5顶端设有螺纹连接头11。

所述叶轮3、毛刷4均与转轴8可拆卸连接。

本实用新型一种清洗器的具体实施过程如下：

水管2一端连接高压水源，另一端自空心管5顶部贯穿而下至空心管5末端连接喷嘴9，喷嘴9延伸出空心管5且喷嘴9位于叶轮3的叶片上方，水管2的高压水自喷嘴9喷至叶轮3上推动叶轮3转动，叶轮3通过转轴8带动毛刷4转动清洁，通过空心管5上的压力调节按钮10控制水管2内的水压，从而控制叶轮3的转速，进而控制毛刷4的工作状态。空心管5顶部的螺纹连接头11可用于拓展加长空心管5 的长度，方便对高处或远处进行清洁。叶轮3、毛刷4均与转轴8可拆卸连接，方便拆卸更换，减少使用成本。高压水自叶轮3流至墙面上，毛刷4再对墙面进行清洁，操作一气呵成，水源一举两用。

以上对本实用新型及其实施方式进行了描述，这种描述没有限制性，附图中所示的也只是本实用新型的实施方式之一，实际的结构并不局限于此。总而言之如果本领域的普通技术人员受其启示，在不脱离本实用新型创造宗旨的情况下，不经创造性的设计出与该技术方案相似的结构方式及实施例，均应属于本实用新型的保护范围。
