名称：一种乐器演奏学习用乐谱支架

专利号：202120615037.0

专利人：付宝宁

技术领域

本实用新型涉及乐器学习技术领域，尤其涉及一种乐器演奏学习用乐谱支架。

背景技术

在乐器进行学习时常常需要乐谱支架来对乐谱进行支撑，通过乐谱支架能就不需要演奏者自己对乐谱进行拿持；

但传统的市面上的乐谱架普遍使用平面背板设计，由于书本装订部分凸起，书本页面也随之拱起，导致页面不平整，甚至书本掉落，并且传统的乐谱架是在背板设置上宽下窄的凹槽，保证了页面的相对平整，但在书本翻到前几页和最后几页时，书本仍然放置不牢固，从而使得演奏受到干扰甚至中断，同时也无法对乐谱支架的角度进行调节，降低了演奏者对乐谱的观看角度，因此需要一种乐器演奏学习用乐谱支架。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种乐器演奏学习用乐谱支架。

为了实现上述目的，本实用新型采用了如下技术方案：

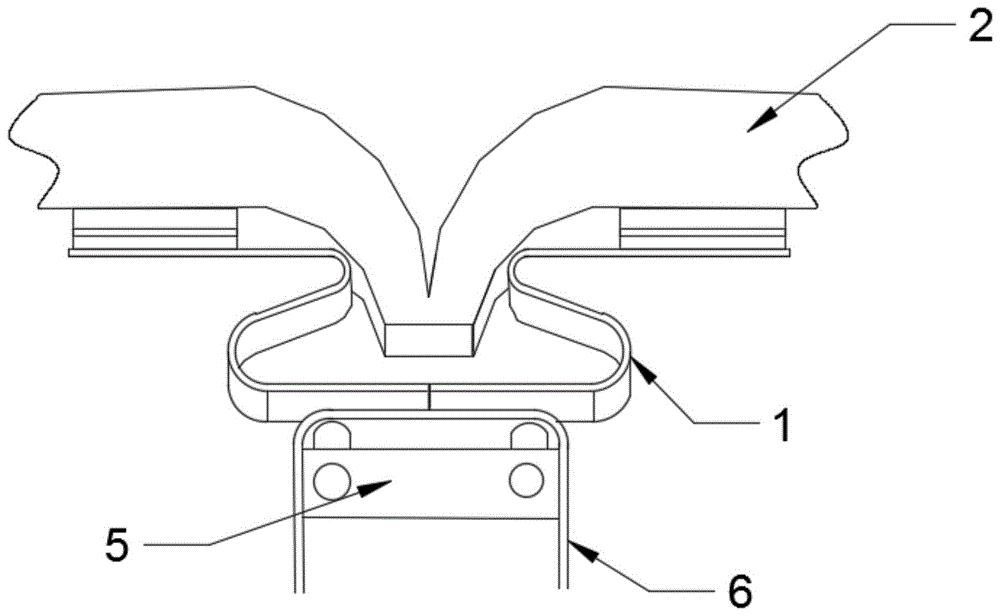

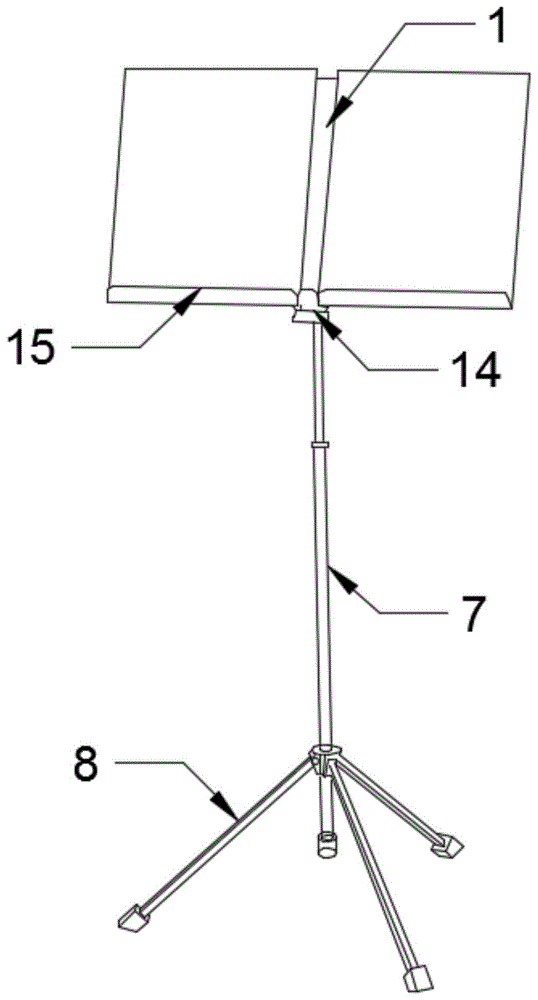

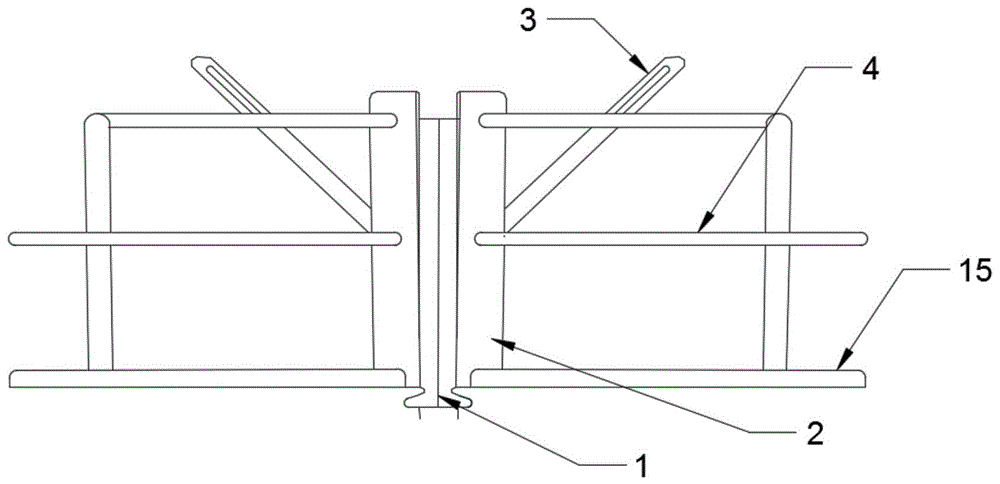

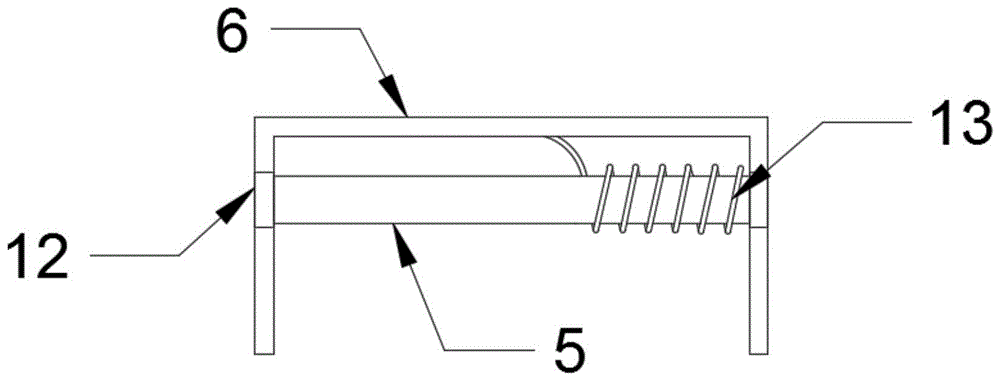

一种乐器演奏学习用乐谱支架，包括连接块，所述连接块的侧壁上固定连接有支撑板，所述连接块的侧壁上固定连接有连接套，所述连接块的侧壁上固定连接有放置板，所述放置板的侧壁上开设有凹槽，所述凹槽的纵截面呈上窄下宽状，所述连接块的侧壁上固定连接有凸板，所述连接套的内部活动设置有齿轮，所述齿轮的侧壁上固定连接有伸缩杆，所述伸缩杆的侧壁上固定连接有支脚，所述连接套的侧壁上沿着连接套的中轴线对称开设有定位槽，所述定位槽的内部共同活动设置有传动杆，所述传动杆的侧壁上固定连接有扭力弹簧，所述扭力弹簧的末端与连接套的侧壁相抵紧，所述传动杆的侧壁上固定连接有限位机构，所述限位机构包括固定连接在传动杆侧壁上的驱动杆，所述驱动杆的侧壁上固定连接有限位块，所述限位块与齿轮相啮合，所述支撑板的外侧壁上沿着连接块的中轴线对称固定连接有固定框架。

优选地，所述支撑板的侧壁上沿着连接块的中轴线对称固定连接有限位板。

优选地，所述扭力弹簧的材质为弹簧钢。

优选地，所述限位板的侧壁上开设有贯穿槽。

优选地，所述伸缩杆的材质为奥氏体不锈钢。

相比现有技术，本实用新型的有益效果为：

1、本实用新型通过放置板侧壁上开设有的凹槽可以对乐谱进行有效的支撑，避免在演奏过程中乐谱发生掉落，并且放置板侧壁上开设的凹槽纵截面呈上宽下窄型，从而可以避免书本在翻到前几页和最后几页发生晃动。

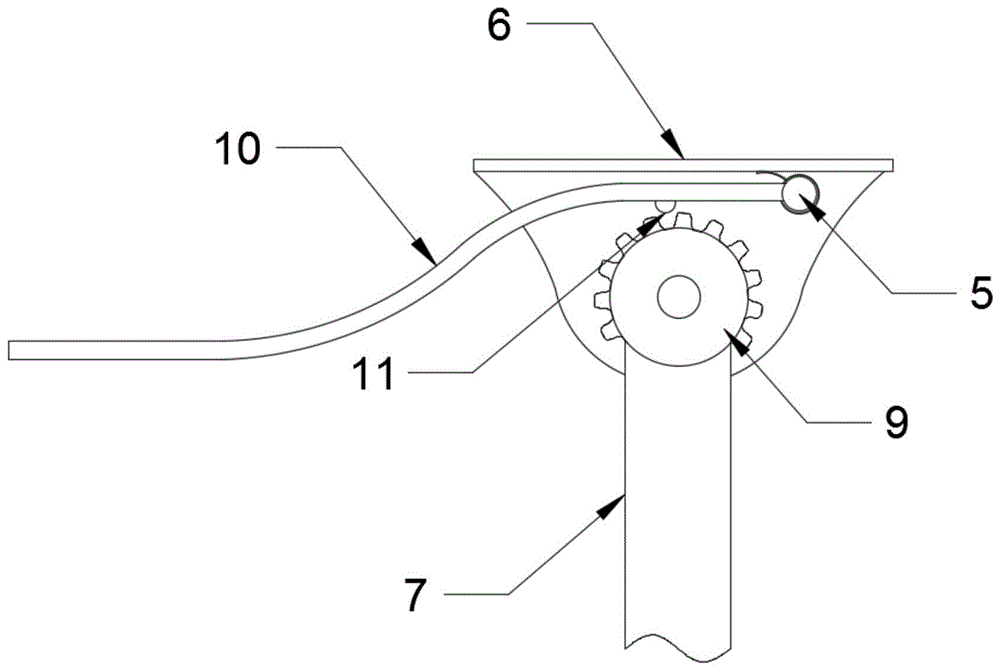

2、通过向上转动传动杆,驱动杆带动限位块向上移动，使得限位块失去对齿轮的限位作用，从而能够对连接套的角度进行调节，进而增大了演奏者对乐谱书籍的观看角度，当连接套转动到合适角度后，松开驱动杆，在扭力弹簧自身的弹力作用下，扭力弹簧使得传动杆进行转动，传动杆带动驱动杆进行转动，从而使得限位块与齿轮的侧壁相卡紧，实现对连接套的快速固定，通过单人就可以对连接块、支撑板、限位板、固定框架、放置板角度的快速调节，节省大量的人力与时间。
