名称：一种颈椎牵引康复治疗仪

专利号：202210926202.3

专利人： 潘茎

技术领域

本发明属于医疗设备技术领域，具体涉及一种颈椎牵引康复治疗仪。

背景技术

颈椎，指颈椎骨，位于头以下、胸椎以上的部位。位于脊柱颈段，共7块，围绕在颈髓及其脊膜的四周。由椎间盘和韧带相连，形成向前凸的生理弯曲。颈椎的特点是椎体较小，呈椭圆形，横突上有横突孔，椎动脉和椎静脉由此孔通过；棘突短而分杈；上下关节突的关节近似水平位，使颈部能灵活运动。相邻椎骨上下切迹围成椎间孔，有脊神经和血管通过。

颈椎病又称颈椎综合征，是颈椎骨关节炎、增生性颈椎炎、颈神经根综合征、颈椎间盘脱出症的总称,是一种以退行性病理改变为基础的疾患。主要由于颈椎长期劳损、骨质增生，或椎间盘脱出、韧带增厚，致使颈椎脊髓、神经根或椎动脉受压，出现一系列功能障碍的临床综合征。表现为椎节失稳、松动；髓核突出或脱出；骨刺形成；韧带肥厚和继发的椎管狭窄等，刺激或压迫了邻近的神经根、脊髓、椎动脉及颈部交感神经等组织，引起一系列症状和体征。

颈椎牵引治疗仪有卧式和坐式，颈椎牵引是利用作用力与反作用力的原理，通过手法、器械或电动装置产生的外力，作用于人体脊柱或四肢关节，使组织发生一定的分离、关节周围软组织得到适当拉伸，从而达到治疗目的。

但是目前的卧式颈椎牵引治疗仪在使用的过程中仍然存在一些不合理的因素，现有的卧式颈椎牵引治疗仪在使用时，颈椎牵引带的两端通过一个挂钩牵引，需要调节时会同时将整个牵引带进行牵引拉扯，不能对一侧的牵引带进行拉扯牵引；同时调节方式不够快捷方便，实用性较差。

发明内容

本发明的目的在于提供一种颈椎牵引康复治疗仪，以解决上述背景技术中提出的问题。

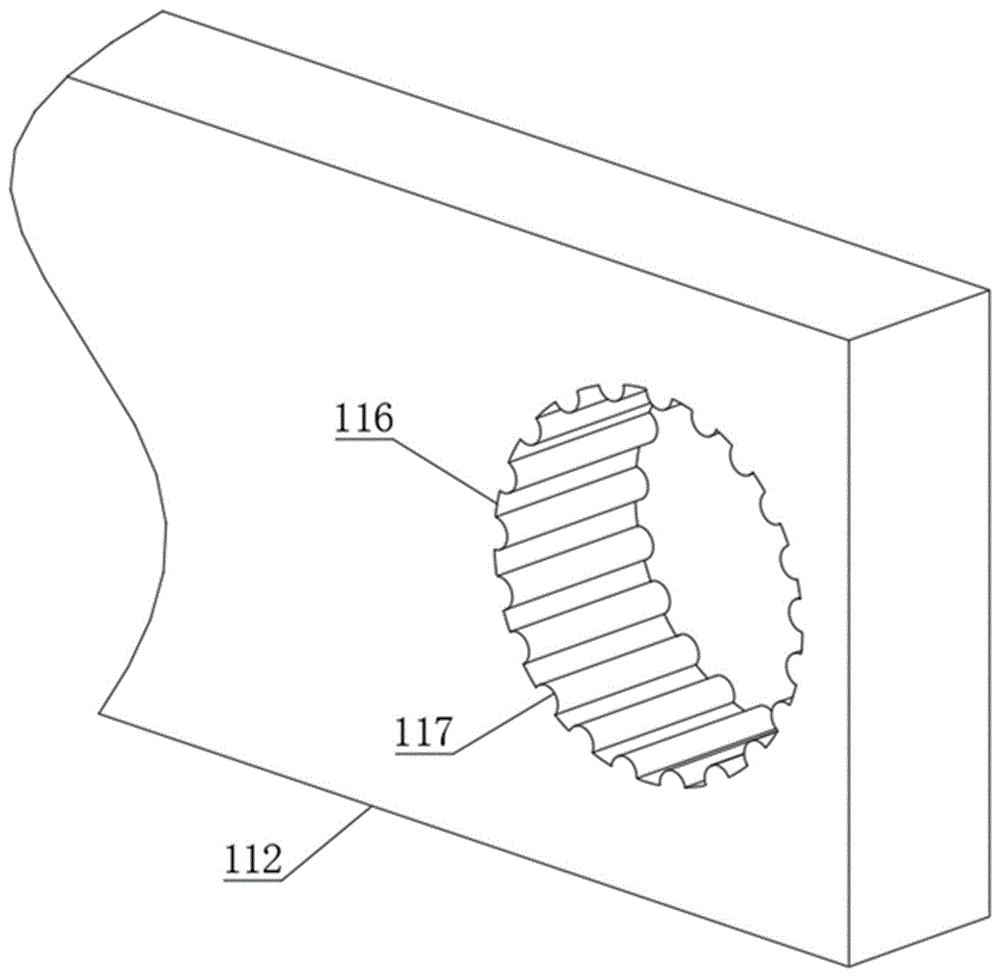

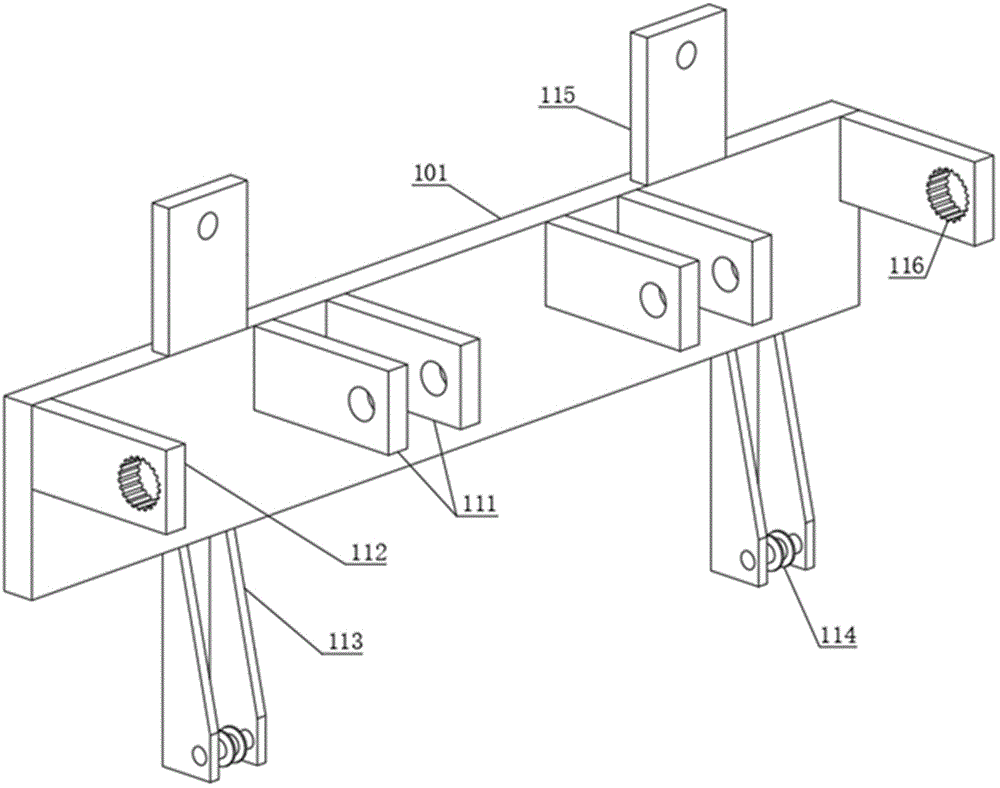

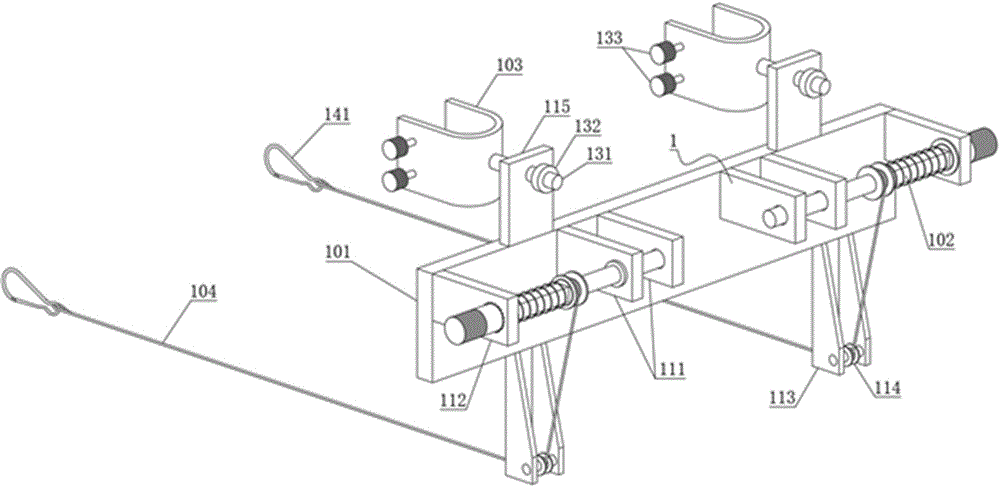

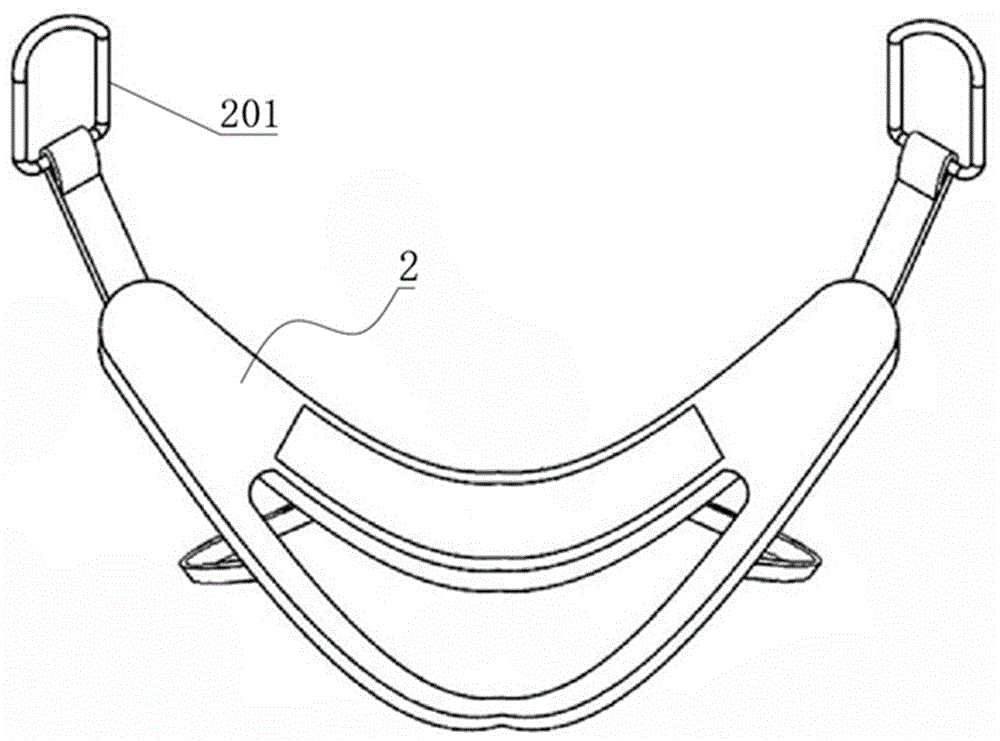

为实现上述目的，本发明提供如下技术方案：一种颈椎牵引康复治疗仪，包括牵引带悬吊结构和颈椎牵引带，所述颈椎牵引带的两端设置有牵引带吊环，所述牵引带悬吊结构包括牵引仪主架、拉绳收卷架、主架安装U型扣和牵引带拉绳，所述牵引仪主架的顶端对称设置有U型扣安装耳，且牵引仪主架的底端对称设置有拉绳导向架，所述牵引仪主架的一侧对称设置有收卷架支撑座，且牵引仪主架对应收卷架支撑座同侧的两端设置有收卷架防转座，所述拉绳收卷架贯穿安装在收卷架支撑座以及收卷架防转座之间，所述主架安装U型扣安装在U型扣安装耳的顶端，所述拉绳导向架的底端设置有拉绳导向轮，所述收卷架防转座的一端开设有驱动帽插孔，所述驱动帽插孔的内壁均匀设置有防转卡齿A。

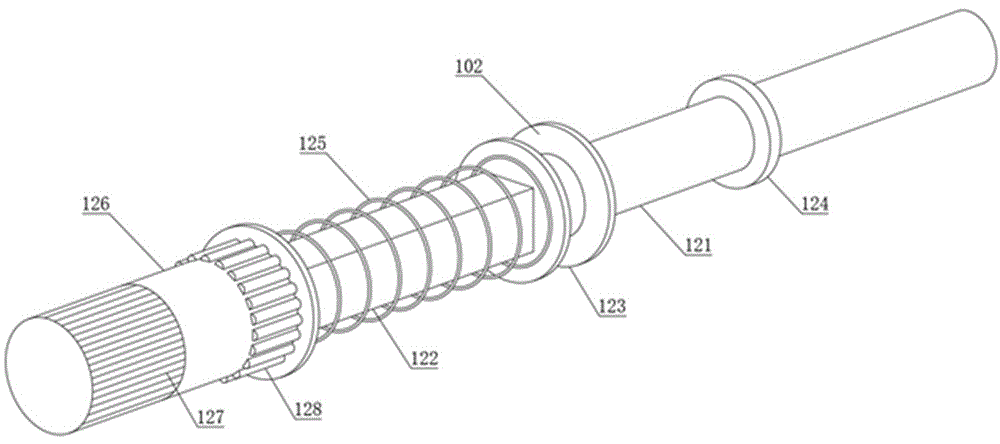

优选的，所述拉绳收卷架包括圆柱型杆和方柱型杆，所述方柱型杆的一端设置有拉绳收卷轮，且方柱型杆的另一端插接有收卷架驱动帽，所述圆柱型杆的一端插入拉绳收卷轮内部，且圆柱型杆和拉绳收卷轮通过螺纹旋合连接，所述圆柱型杆的外侧嵌套有圆杆限位环，所述收卷架驱动帽的一端外侧环设有防滑条纹，且收卷架驱动帽的另一端外侧环设有防转卡齿B，所述方柱型杆的外侧嵌套有驱动帽复位弹簧。

优选的，所述主架安装U型扣的一侧设置有U型扣螺杆，且主架安装U型扣的一侧嵌入有床头架固定螺钉，所述U型扣螺杆贯穿U型扣安装耳后嵌套有U型扣螺帽，所述U型扣螺帽和U型扣螺杆通过螺纹旋合连接。

优选的，所述牵引带拉绳的一端通过螺钉固定在拉绳收卷轮的内侧，且牵引带拉绳的另一端通过绳结系接有吊环挂钩。

优选的，所述收卷架驱动帽贯穿驱动帽插孔，且收卷架驱动帽和防转卡齿A通过防转卡齿B啮合限位连接。

优选的，所述收卷架驱动帽的一端开设有与方柱型杆相适配的正方形槽，且收卷架驱动帽通过正方形槽插接在方柱型杆的一端。

优选的，所述拉绳导向轮和拉绳导向架通过转轴活动连接，所述牵引带拉绳绕过拉绳导向轮的外侧。

优选的，所述床头架固定螺钉和主架安装U型扣通过螺纹旋合连接。

优选的，所述主架安装U型扣和U型扣安装耳通过U型扣螺帽挤压固定连接。

优选的，所述吊环挂钩和牵引带吊环一一对应，且牵引带拉绳和牵引带吊环通过吊环挂钩连接。

与现有技术相比，本发明的有益效果是：本发明采用两个相对独立的拉绳收卷架进行收卷牵引带拉绳，而每个牵引带拉绳的末端分别与颈椎牵引带的两端相连接，独立的拉绳收卷架能够针对性的对颈椎牵引带其中一端进行收紧或放松，使得用户能够针对性的对某一侧的颈椎进行拉伸调节，更科学合理，同时收卷架驱动帽能够控制拉绳收卷架的转动与否，只需向内按压收卷架驱动帽，拉绳收卷架即可处于可转动状态，此时可以转动调节拉绳收卷架，调节完成后收卷架驱动帽能够在驱动帽复位弹簧的弹力作用下自动复位，对颈椎牵引带的调节更快捷方便。
