名称：一种小学生体育锻炼装置

专利人： 毛宁

专利号：202221721149.5

技术领域

本实用新型涉及体育锻炼器械技术领域，具体为一种小学生体育锻炼装置。

背景技术

学校体育是教育的重要组成部分，而小学传统体育项目多为短跑、中长跑、立定跳远、跳高、跳绳、仰卧起坐、篮球、足球和排球等，通常在进行这些体育教育之前，教师都会让学生进行一定的锻炼运动，增强学生的体质，特别是小学生，更需要在运动之前进行体能锻炼。

现有体能锻炼的方式多以老师喊口号带领小学生做伸展运动为主，小学生在跟随锻炼时，主要是模仿老师的动作，由于小学生自律性差，无法完成规范的训练动作，若借助现有的锻炼器械，小学生身体矮小，力量有限，不能正常的使用这些锻炼器械，针对现有的锻炼器械不适用于小学生使用的缺陷，本申请提出一种使用简便，并能针对腿部力量训练的体育锻炼装置。

实用新型内容

本实用新型的目的在于提供一种小学生体育锻炼装置，以解决上述背景技术中提出的问题。

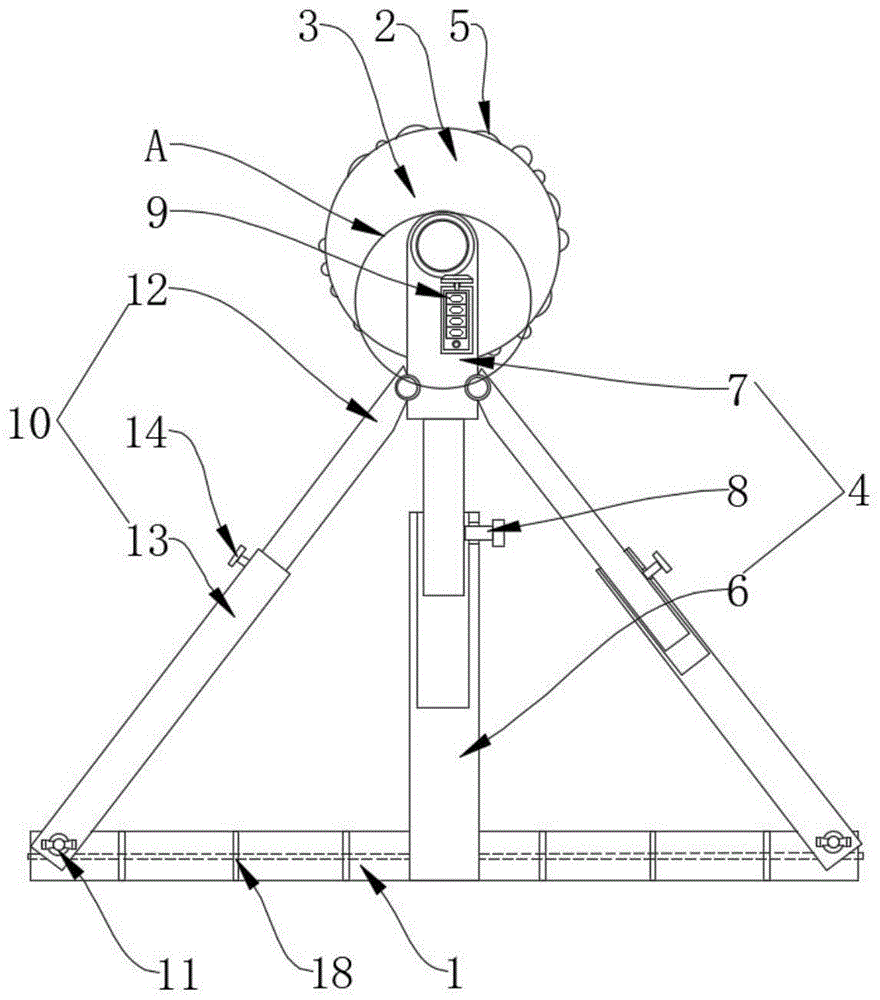

为实现上述目的，本实用新型提供如下技术方案：一种小学生体育锻炼装置，包括背垫和滚筒，所述滚筒的内部固定连接有中心轴，背垫的侧表面固定连接有支撑杆，支撑杆与中心轴转动连接，所述支撑杆包括伸缩套和伸缩杆，伸缩杆的侧壁开设有限位槽，限位槽的内壁固定安装有计数器，计数器用于记录中心轴转动的圈数。

优选的，所述滚筒表面设置有大小不同的凸起。

优选的，所述伸缩杆的底端滑动连接在伸缩套的内部，伸缩套的侧壁螺纹连接有第一螺栓。

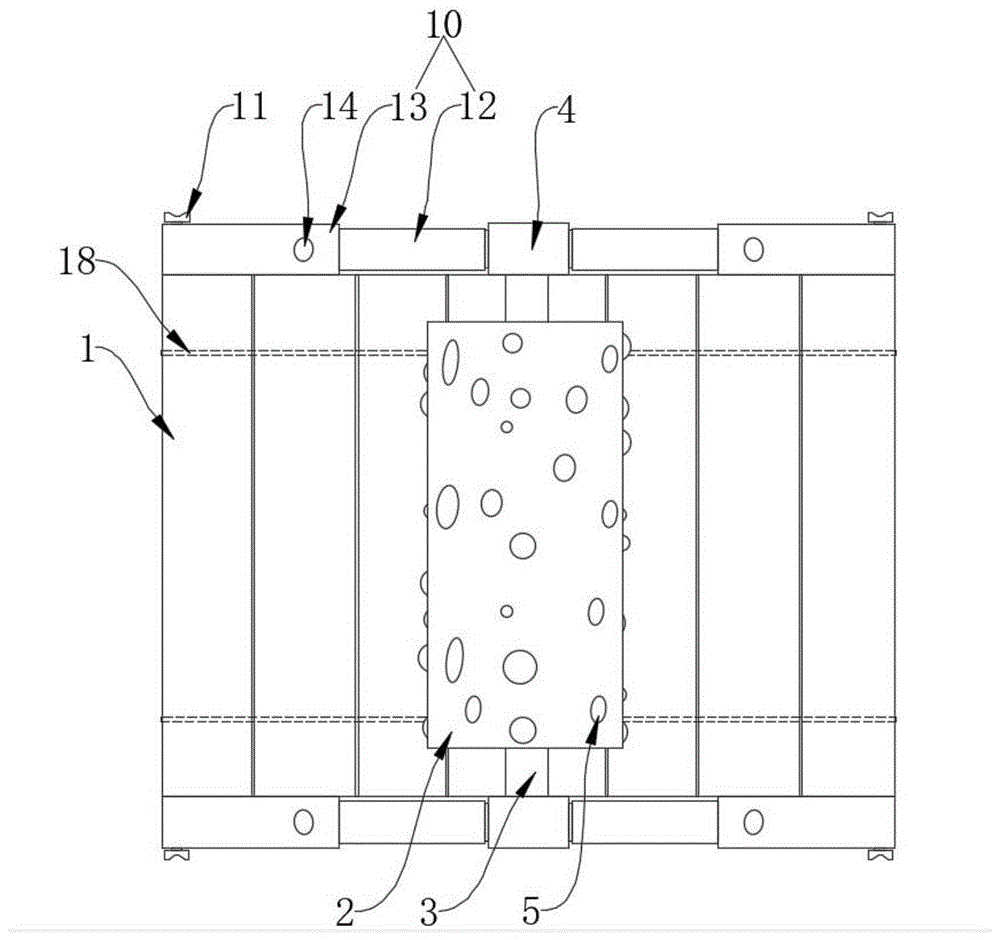

优选的，所述背垫由多个板块组成，多个板块通过松紧带连接，形成可折叠的平板。

优选的，所述伸缩杆的表面铰链有辅助支杆，背垫侧面开设有螺纹孔，螺纹孔内螺纹连接有蝶形螺丝，辅助支杆与板块通过蝶形螺丝连接。

优选的，所述辅助支杆包括第一辅助杆和第二辅助杆，第一辅助杆的底端滑动连接在第二辅助杆的内部，第二辅助杆的侧壁螺纹连接有第二螺栓。

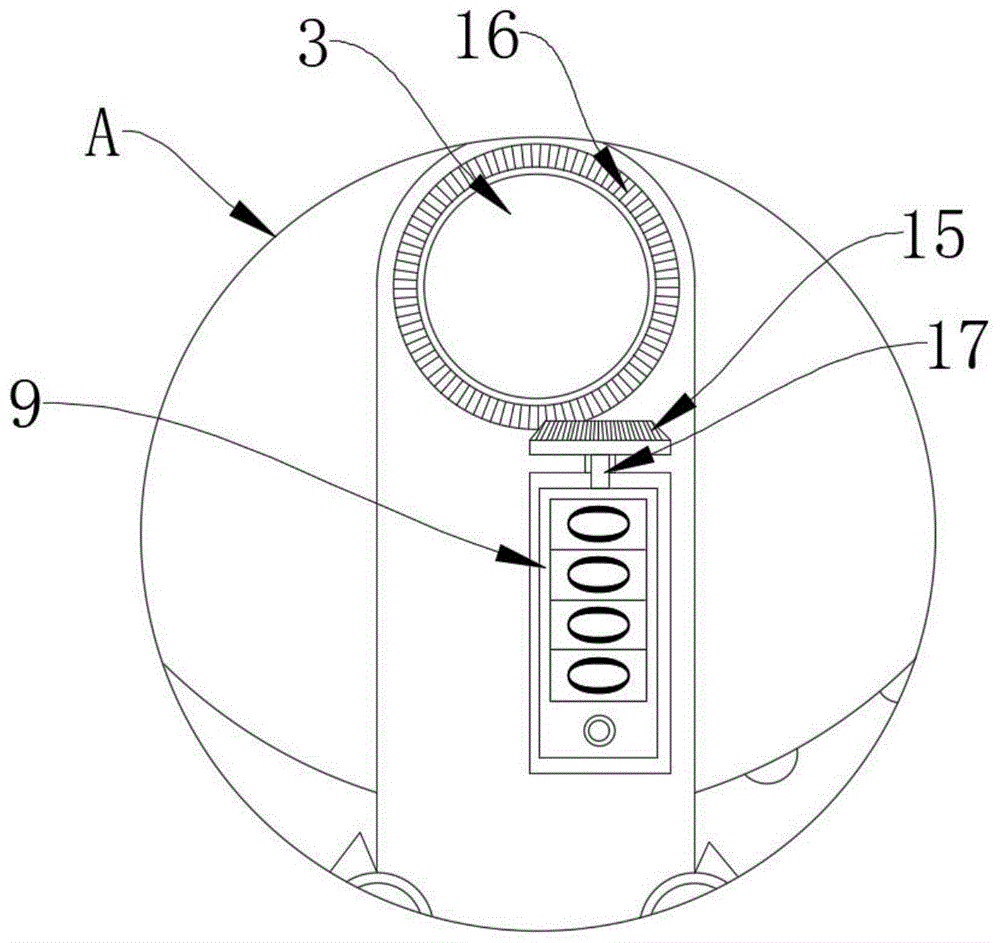

优选的，所述计数器上面设置有转动轴，转动轴的一端固定连接有第一锥形齿轮，所述中心轴的端部固定连接有第二锥形齿轮，第一锥形齿轮与第二锥形齿轮相互啮合传动。

有益效果

本实用新型提供了一种小学生体育锻炼装置，具备以下有益效果：

1.该小学生体育锻炼装置，根据小学生的身高，调节支撑杆的高度，小学生平躺在背垫上面，抬起双腿，通过脚掌就可以拨动滚筒，操作简单，可以持久的训练，解决了现有的锻炼器械不适用于小学生使用的缺陷，以此达到对小学生腿部力量的集中锻炼。

2.该小学生体育锻炼装置，通过调整伸缩杆的高度，通过第一螺栓固定，使滚筒与小学生脚掌之间的距离适度，从而为腿部长度不同的小学生提供有效的锻炼。

3.该小学生体育锻炼装置，在小学生锻炼的过程中，背部平躺在背垫上面，用脚蹬滚筒，计数器会记录滚筒转动的圈数，具有趣味性，有利于培养小学生的运动兴趣，从而增强小学生的身体素质。
