名称:一种安全开关

专利人: 朱留法

专利号:202222795780.6

技术领域

本实用新型涉及开关技术领域,具体而言,涉及一种安全开关。

背景技术

安全开关是众所周知,一般可以用于防止电动机器工作时发生危险,比如电动摩托车的车把开关可以在其发生危险时制动,从而提高车子的安全性能。

在中国专利文献公开的授权公告号为:CN102262963A的发明专利,其公开了“安全开关”,并具体公开了包括主体,主体包括:接触块,具有至少两个固定接触器;接触块柱塞,具有桥接接触器,接触块柱塞能够移动以移动桥接接触器与两个固定接触器接触或脱离接触;偏置部件,被布置成使接触块柱塞偏向安全开关的控制机制;并且安全开关还包括头部,头部包括:控制机制的至少一部分,至少一部分能与制动器啮合并且能够移动以控制接触块柱塞在与制动器啮合或者被从制动器撤出时的移动,控制机制能从第一配置移向第二配置,在第一配置中制动器被撤出并且接触块柱塞处于维持固定接触器与桥接接触器相互不形成电连接的位置,在第二配置中制动器啮合并且接触块柱塞处于使桥接接触器与两个固定接触器电连接并桥接两个固定接触器的位置,以及其中,安全开关还包括:可磁操作开关,其位于主体中;以及可磁化材料,其从安全开关的在与制动器的啮合位置附近的部位延伸至在可磁操作开关附近的区域。该专利中的安全开关结构复杂,不便于生产制造,不太方便实用。

实用新型内容

本实用新型的目的在于提供一种安全开关,其通过两块磁铁的分离和结合就能实现导线的连通和断开,结构上更加简单,操作起来更加方便,提高了整体的实用性。

本实用新型的实施例是这样实现的:

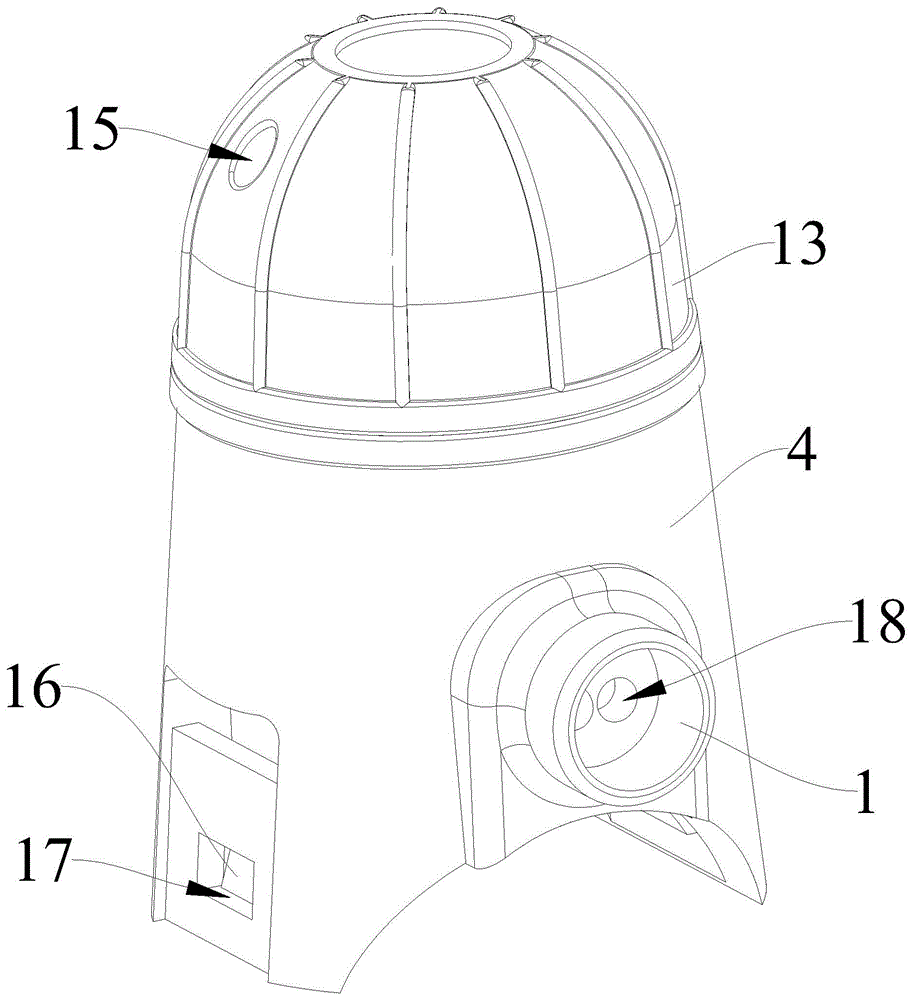

本申请实施例提供一种安全开关,包括底座、第一导电片、第一磁铁以及套设于上述底座的保护罩,上述底座相对设有两个第二导电片,两个上述第二导电片通过上述第一导电片电连接,上述第一导电片远离上述第二导电片的一侧设有第二磁铁;上述第一磁铁位于上述保护罩并与上述第二磁铁磁性连接。

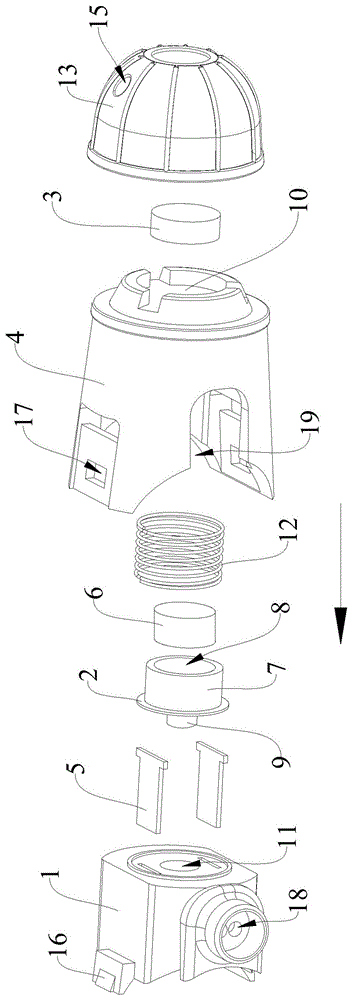

进一步的,在本实用新型的一些实施例中,还包括安装块,上述安装块设有第一安装槽,上述第二磁铁嵌入上述第一安装槽;上述第一导电片设于上述安装块靠近上述底座的一端。

进一步的,在本实用新型的一些实施例中,上述安装块靠近上述底座的一端设有定位块,上述第一导电片设有第一通孔,上述底座设有容纳槽,上述定位块穿过上述第一通孔并嵌入上述容纳槽。

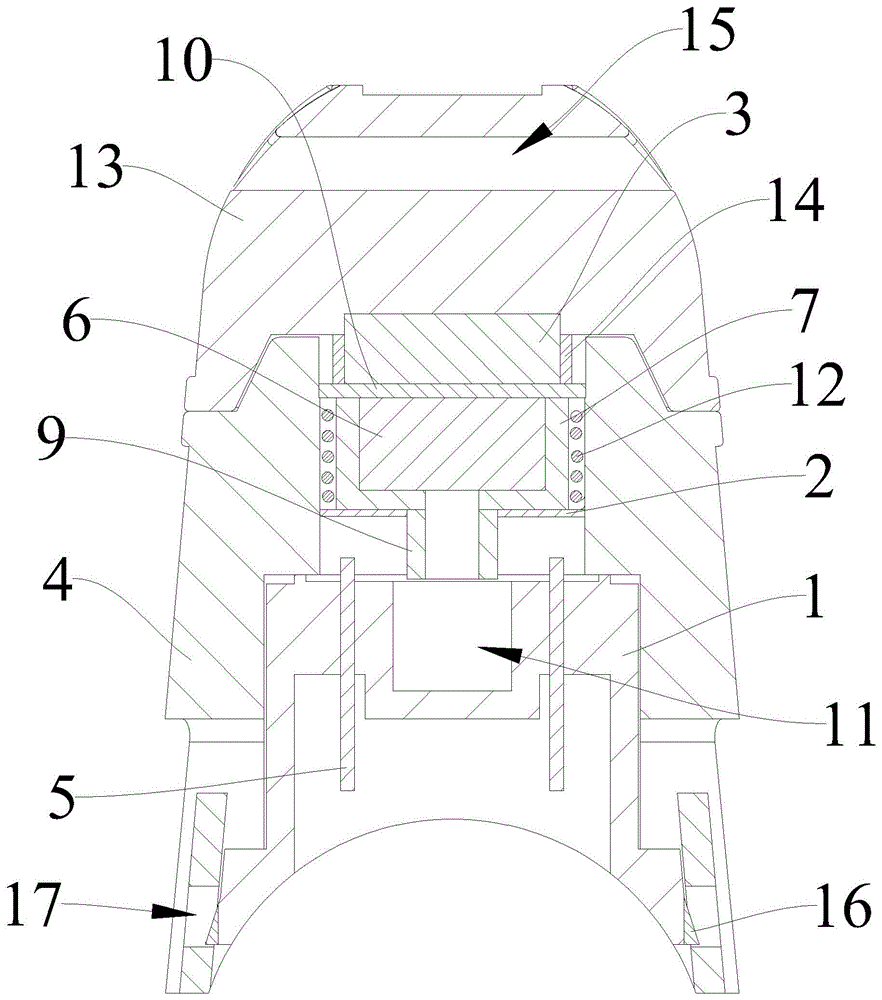

进一步的,在本实用新型的一些实施例中,上述安装块套设有用于提供推力的弹簧,上述第一导电片为圆环形,上述弹簧外径大于上述第一通孔的直径且小于上述第一导电片的直径;上述弹簧一端与上述第一导电片抵接,上述弹簧另一端与上述保护罩抵接。

进一步的,在本实用新型的一些实施例中,还包括安装盖体,上述安装盖体与上述保护罩抵接;上述安装盖体设有安装柱,上述安装柱设有第二安装槽,上述第一磁铁嵌入上述第二安装槽。

进一步的,在本实用新型的一些实施例中,上述安装盖体设有第二通孔。

进一步的,在本实用新型的一些实施例中,上述底座设有卡接块,上述保护罩设有卡接孔,上述卡接块一端嵌入上述卡接孔。

进一步的,在本实用新型的一些实施例中,上述底座设有接线孔,上述保护罩设有与上述接线孔连通的第三通孔。

进一步的,在本实用新型的一些实施例中,上述接线孔的数量为两个。

进一步的,在本实用新型的一些实施例中,上述第二导电片为T字形。

相对于现有技术,本实用新型的实施例至少具有如下优点或有益效果:

本申请实施例提供一种安全开关,包括底座、第一导电片、第一磁铁以及套设于上述底座的保护罩,上述底座相对设有两个第二导电片,两个上述第二导电片通过上述第一导电片电连接,上述第一导电片远离上述第二导电片的一侧设有第二磁铁;上述第一磁铁位于上述保护罩并与上述第二磁铁磁性连接。

实际使用时,通过将保护罩安装到电动机器上,从电动机器上将两根导线分别连接到两个第二导电片上,然后利用第一磁铁和第二磁铁之间的磁力将第一磁铁吸附到保护罩上,从而使第二磁铁将第一导电片一起吸附到保护罩上,进而使得第一导电片与两个第二导电片分离以使得两根导线断开,从而保持电动机器的正常工作;而当需要停止电动机器工作时,只需要将第一磁铁取下,从而使得第二磁铁在失去磁力后与第一导电片回到与两个第二导电片接触的位置上,从而连通两根导线来短路电动机器即可。如此设计,结构简单,操作方便,提高了整体的实用性。
