名称：一种充电时间可调的充电器

专利人： 陈大同

专利号：202221893567.2

技术领域

本实用新型涉及充电器技术领域，具体是指一种充电时间可调的充电器。

背景技术

电动车是通过为其电池充电使用的，电动车的充电过程需要较长时间，因此，容易忘记对其断电，长时间充电损坏电池；并且峰时充电电价较高，谷时充电电价较低，但谷时多处于夜间，不方便用户主动断电。

所以，一种充电时间可调的充电器成为人们亟待解决的问题。

实用新型内容

本实用新型的目的是提供一种可定时开启与关闭的电动车充电器。

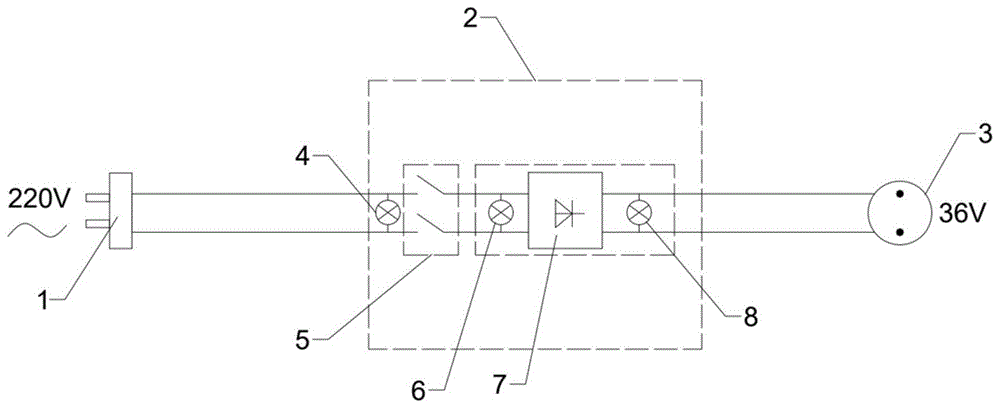

为实现上述目的，本实用新型提供的技术方案为：一种充电时间可调的充电器，包括插头、充电单元以及连接器；所述插头连接220V电源，所述充电单元的输入端连接插头、输出端与连接器连接，所述连接器与外部用电器连接；所述充电单元包括依次连接的电源指示灯、时控开关以及工作指示模块，所述时控开关根据设定时间闭合与断开，所述工作指示模块根据连接器的连接状态开启与关闭。

作为改进，所述工作指示模块包括工作指示灯、二极管以及用电器连接指示灯，所述工作指示灯在工作模块工作是常亮，所述二极管保证电流单向导通，所述用电器连接指示灯在连接器连接用电器后常亮。

本实用新型与现有技术相比的优点在于：本实用新型通过时控开关可对充电器进行定时启动与关闭，能够确保电动车的充电时间，防止电池过充损坏；通过定时可在谷时进行充电，减少电费的支出。
