名称：一种样品前处理系统

专利人： 管国龙

专利号：202221460917.6

技术领域

本实用新型涉及生化检测技术领域，尤其涉及一种样品前处理系统。

背景技术

样品前处理过程是一个由多个细分步骤组成、复杂且有机一体的过程；不同检测项目甚至同一检测项目不同检测技术，其前处理过程差别很大。

目前市面上仅有对以上某单一细分步骤的仪器设备例如萃取设备，甚至某些细分步骤还没有仪器设备，必须依靠人力操作完成；而且这些不同的单一细分步骤的仪器设备之间也不能很好的有机一体，必须依靠人工衔接操作，例如样品溶解以后，加试剂溶液需要人工用移液管或移液器手动加入样品瓶中)，这样直接导致实验室必须配备相应的人力来完成相应的人工操作，这些人力除需要相应的化学背景知识外，由于化学操作的特殊性，还需要大量的培训来支持人工的熟练操作；由于人工的局限性检验结果重复性差，检测周期长。

实用新型内容

本实用新型提供一种样品前处理系统，以解决现有的样品前处理系统中需较多的人力操作导致前处理工作效率低的问题。

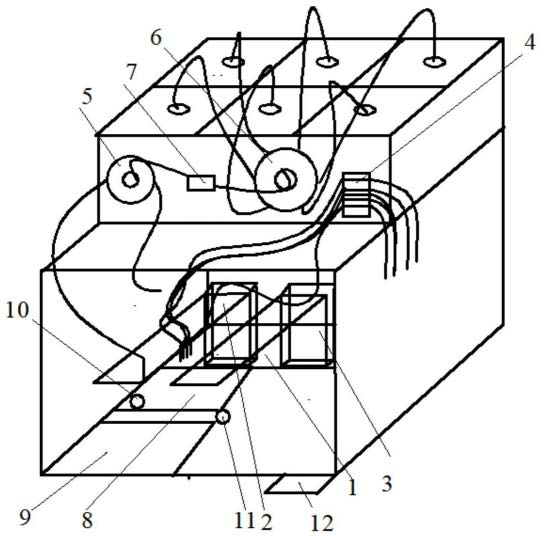

本实用新型提供的样品前处理系统，包括：移液控制装置、试剂流动装置和样品处理装置；

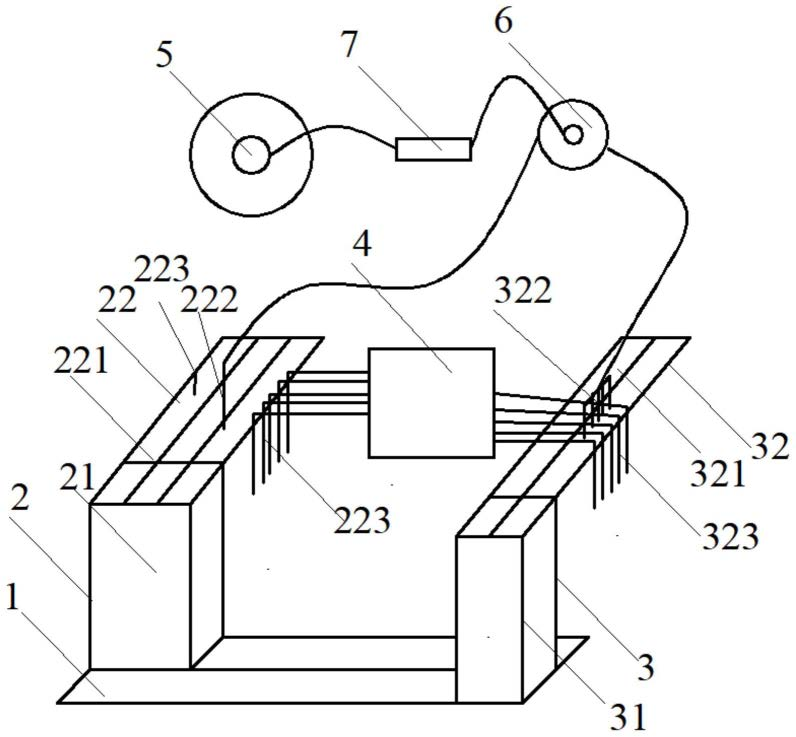

所述移液控制装置包括底座、设置在底座上的底座滑动轨道、设置在底座滑动轨道上的第一升降机械臂和第二升降机械臂；所述第一升降机械臂和所述第二升降机械臂可在所述底座滑动轨道上前后左右运动；

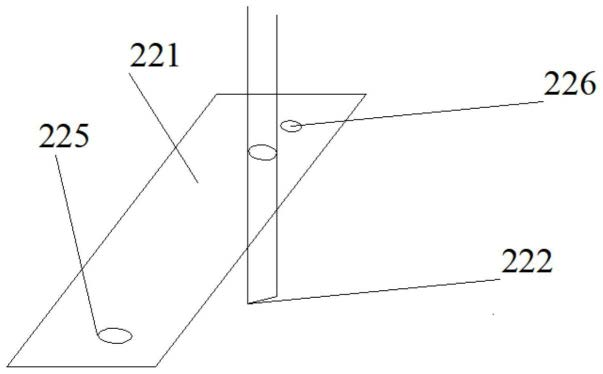

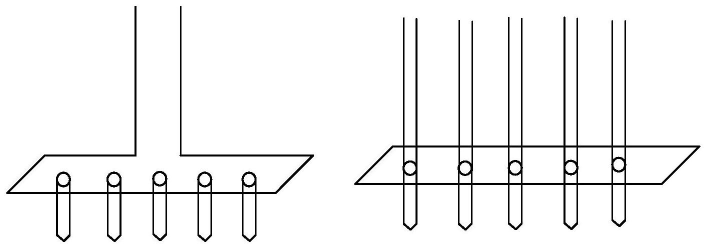

所述第一升降机械臂包括可升降柱体和设置在所述可升降柱体上的第一工作面，所述第一工作面上设置有至少3个滑动轨道、设置在不同滑动轨道上的单取样针、磁性吸头和多流路多联移液针；所述第二升降机械臂包括可升降柱体和设置在所述可升降柱体上的第二工作面，所述第二工作面上设置有至少2个滑动轨道、设置在不同滑动轨道上的单流路多联取样针和多流路多联移液针；所述第一升降机械臂的多流路多联移液针和第二升降机械臂的多流路多联移液针均通过管线与第一蠕动泵连接；

所述试剂流动装置包括多通道旋转阀，所述多通道旋转阀的公共接口连通所述多通道旋转阀的若干个试剂接口，所述多通道旋转阀的公共接口还连通第二蠕动泵，所述第二蠕动泵还连接二通阀的公共接口，所述二通阀的公共接口连通所述二通阀的两个支路接口，所述二通阀的两个支路接口分别通过管线连接所述第一升降机械臂的单取样针和所述第二升降机械臂的单流路多联取样针；

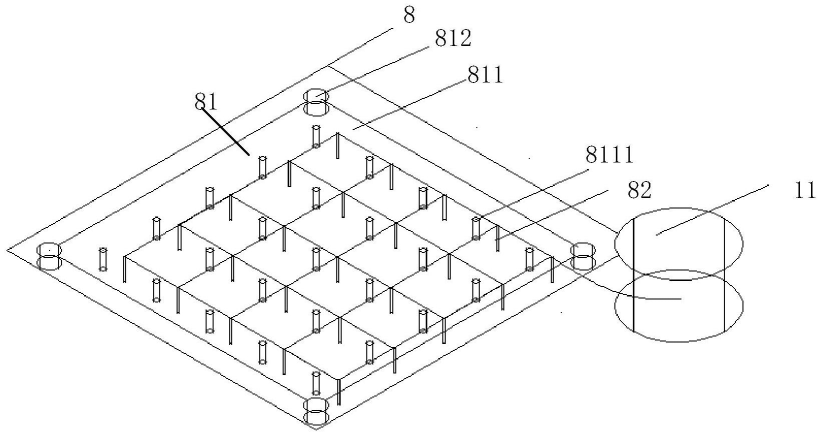

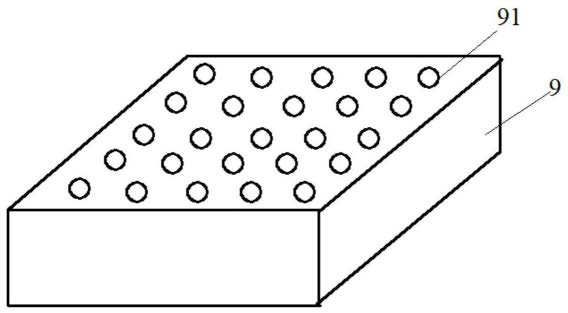

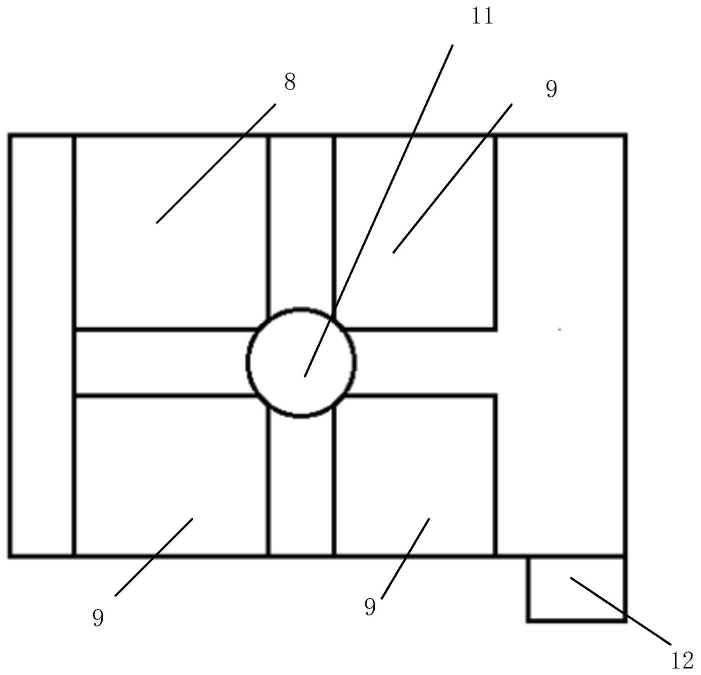

所述样品处理装置包括样品箱、萃取箱、设置在样品箱内腔中的样品瓶架、设置在萃取箱内腔中的固相萃取架和可升降旋转轴；所述可升降旋转轴连接所述固相萃取架；所述萃取箱设置有真空泵接口；所述样品处理装置还设置有用于放置多个磁性样品瓶盖的放置区域。

与现有技术相比，本实用新型的有益效果如下：

本实用新型通过设置第一升降机械臂和第二升降机械臂，将单取样针、磁性吸头、单流路多联取样针和多流路多联移液针固定在机械臂的工作面上，以通过驱动第一升降机械臂和第二升降机械臂前后左右上下移动预设距离，并通过设置多通道旋转阀连接多种试剂，以及设置二通阀分别连接单取样针和单流路多联取样针，并借助蠕动泵完成试剂取样并将取样的样品送至样品箱中指定的区域中，完成试剂装瓶后，通过磁性吸头和磁性样品瓶盖完成对样品瓶盖的盖合操作，从而完成取样的自动操作，不需要人工操作；本实用新型还设置了样品箱和萃取箱，可利用萃取箱上的固相萃取架，并在第一升降机械臂、第二升降机械臂、蠕动泵、多通道旋转阀的配合下完成固相萃取的过程，实现固相萃取的自动化，通过本实用新型的样品前处理系统，可以节省人力成本，前处理过程重现性好、大大提高检测效率、减少实验人员暴露在化学试剂环境中，保护人员的身体健康。
