名称：一种离子源装置

专利人： 纪海涛

专利号：202021125497.7

技术领域

本实用新型涉及离子源设备技术领域，具体而言，涉及一种离子源装置。

背景技术

离子源是一门具有广泛应用领域的学科，在许多基础研究领域如原子物理、等离子化学、核物理等研究中，离子源都是十分重要不可缺少的设备。

实用新型内容

本实用新型目的在于提供一种离子源装置，该装置可以用于置换金属，加速电子的运动，制取气体，具有置换效率高的特点。

本实用新型是通过如下技术方案来实现的：

一种离子源装置，包括磁性外筒、绝缘内筒、驱动电机、转筒连接轴、机架；

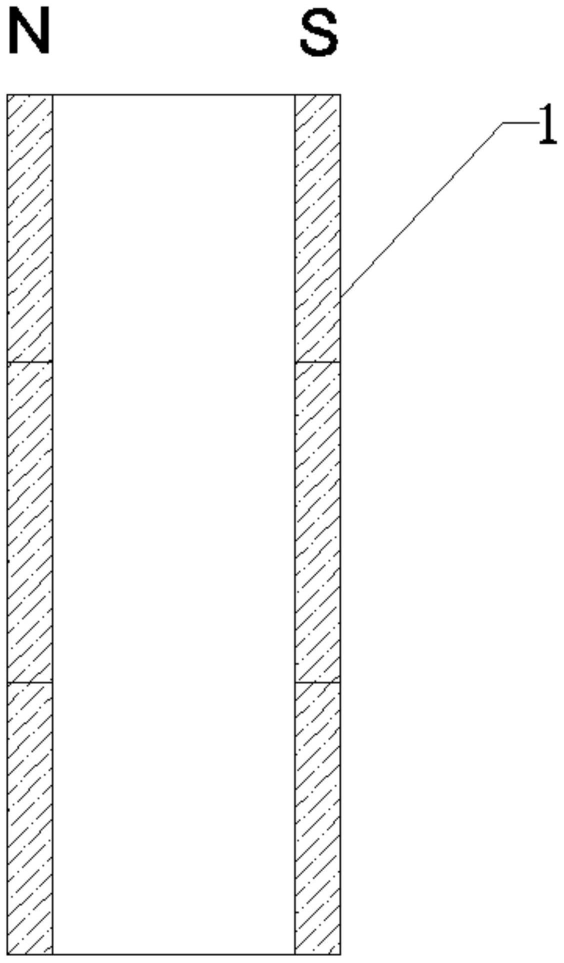

所述磁性外筒设有两个，分别为第一磁性外筒和第二磁性外筒，所述第一磁性外筒和第二磁性外筒分别安装于所述机架两端，第一磁性外筒和第二磁性外筒成对称设置；

所述转筒连接轴呈空心管状，相对所述机架转动连接，所述驱动电机与转筒连接轴相连，驱动电机驱动转筒连接轴转动；

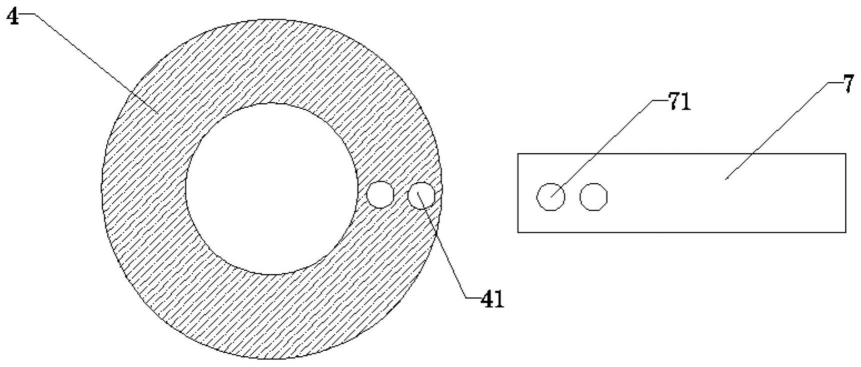

任一所述绝缘内筒内设有金属切割板；所述第一磁性外筒和第二磁性外筒内分别设有多个绝缘内筒，还设有绝缘管，绝缘内筒连通所述绝缘管，两侧的绝缘内筒连接的绝缘管再通过设于转筒连接轴空心管内的绝缘管连通；设于转筒连接轴空心管内的绝缘管靠近第一磁性外筒一端设有离子交换膜；

所述绝缘内筒与转筒连接轴固定连接，驱动电机驱动转筒连接轴转动使得绝缘内筒在磁性外筒内作圆周运动，并切割磁感线。

本实用新型一具体实施方式，所述绝缘内筒选自玻璃内筒或陶瓷内筒。

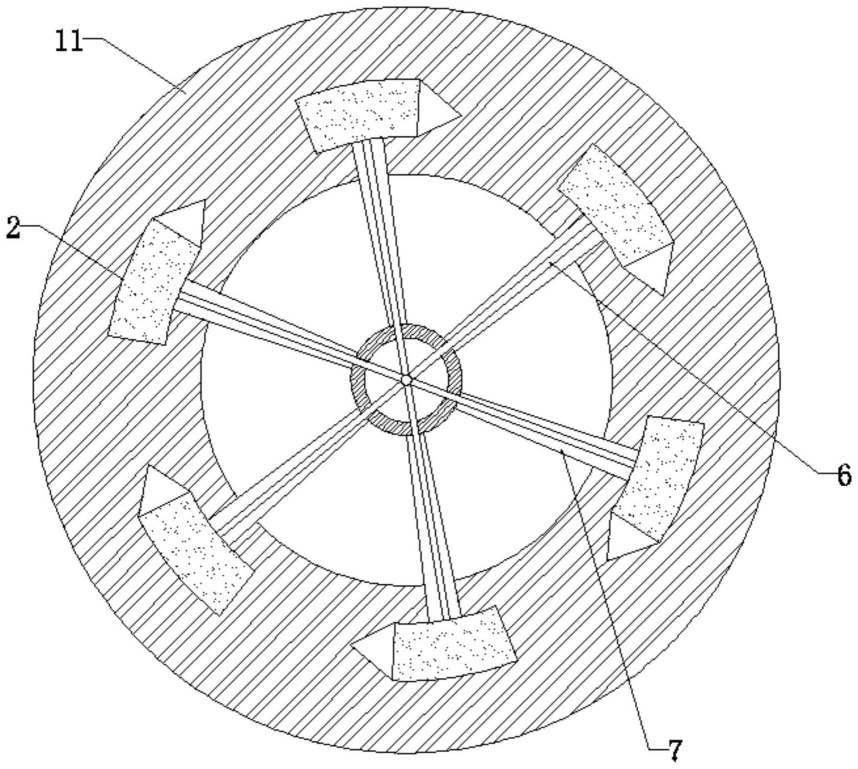

本实用新型一具体实施方式，还设有多个旋转连接杆，所述旋转连接杆一端与所述转筒连接轴一端连接；所述旋转连接杆另一端连接绝缘内筒；所述转筒连接轴另一端对称设置有相应的旋转连接杆和绝缘内筒。

本实用新型一具体实施方式，所述转筒连接轴同一侧的旋转连接杆等角度分布。

本实用新型一具体实施方式，所述旋转连接杆一端与所述转筒连接轴一端可拆卸连接。

本实用新型一具体实施方式，所述转筒连接轴一端设有内螺纹槽，旋转连接杆一端设有匹配的外螺纹，旋转连接杆与转筒连接轴螺纹连接；

或所述转筒连接轴一端设有内螺纹槽，旋转连接杆一端设有固定孔，配设有螺丝，所述螺丝穿过固定孔与内螺纹槽固定连接。

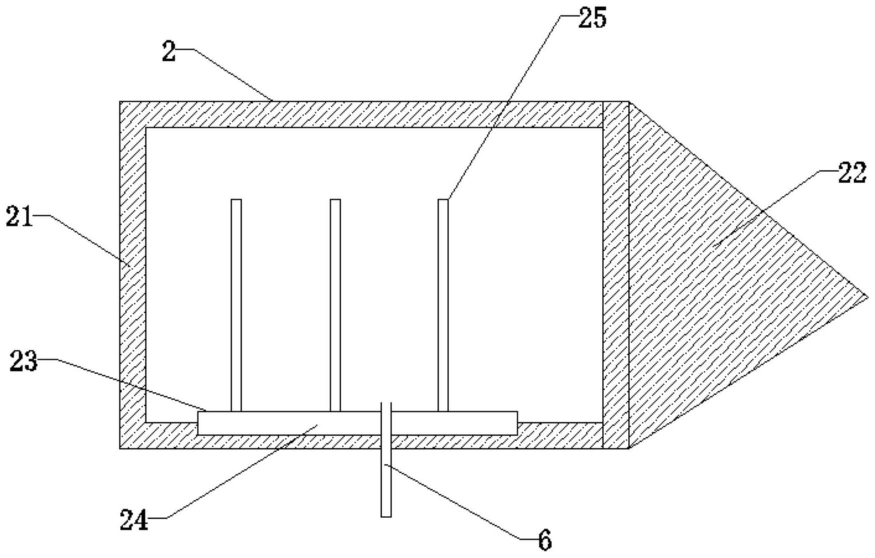

本实用新型一具体实施方式，沿绝缘内筒转动方向，绝缘内筒前端呈圆锥形；所述绝缘内筒包括内筒筒身和内筒筒盖，所述内筒筒身和内筒筒盖可拆卸连接，内筒筒盖呈圆锥形。

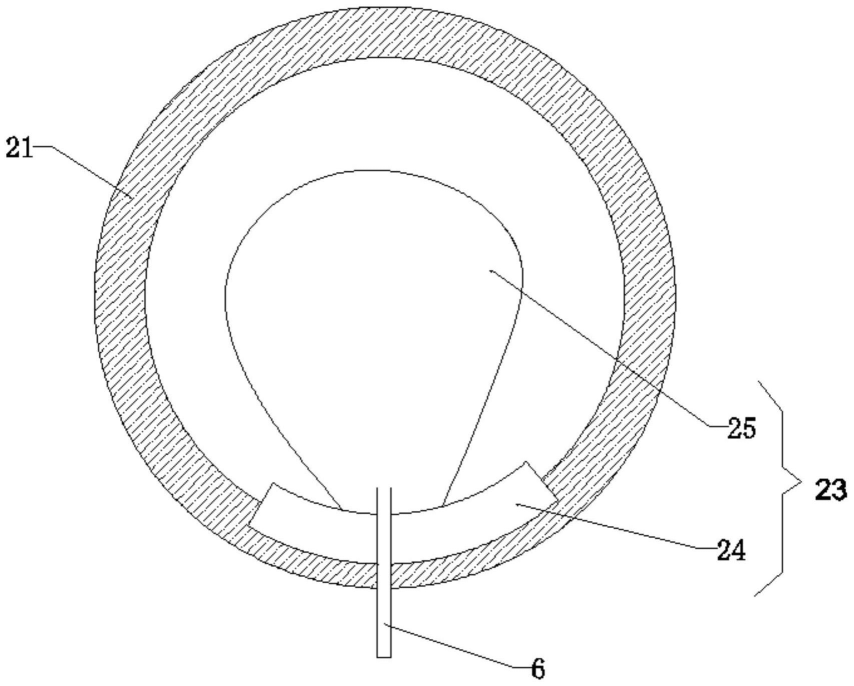

本实用新型一具体实施方式，所述金属切割板包括水平金属切割板和竖直金属切割板，所述竖直金属切割板设有多个，竖直金属切割板与水平金属切割板固定连接；所述水平金属切割板嵌设于绝缘内筒内壁内。

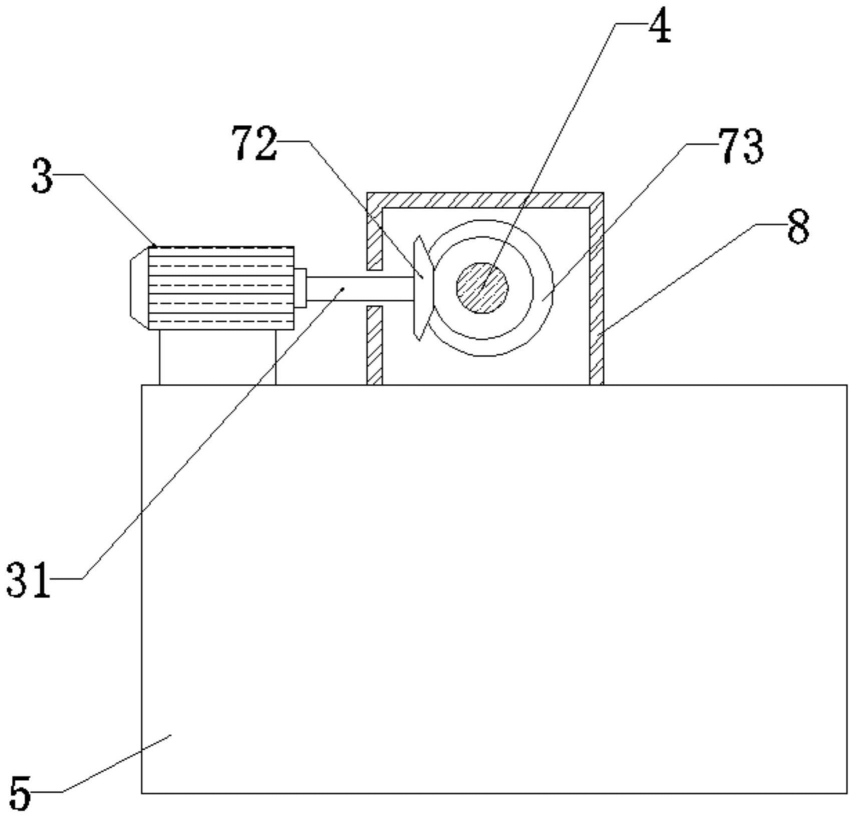

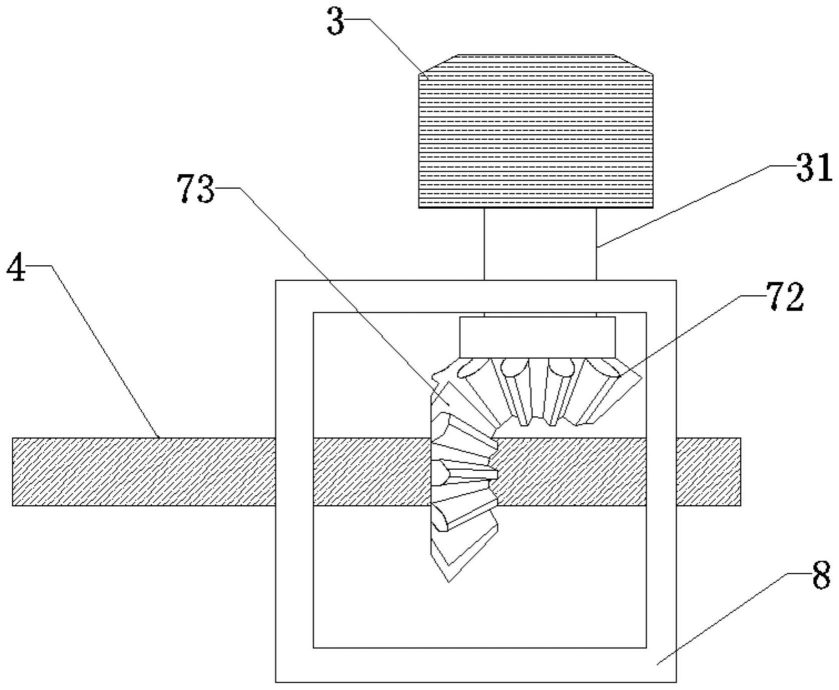

本实用新型一具体实施方式，还设有第一锥齿轮和第二锥齿轮，所述驱动电机设有驱动轴，驱动轴与第一锥齿轮连接；所述第二锥齿轮套设于转筒连接轴，所述第一锥齿轮和第二锥齿轮以啮合的方式连接；还设有防护罩，所述第一锥齿轮和第二锥齿轮设于防护罩内。

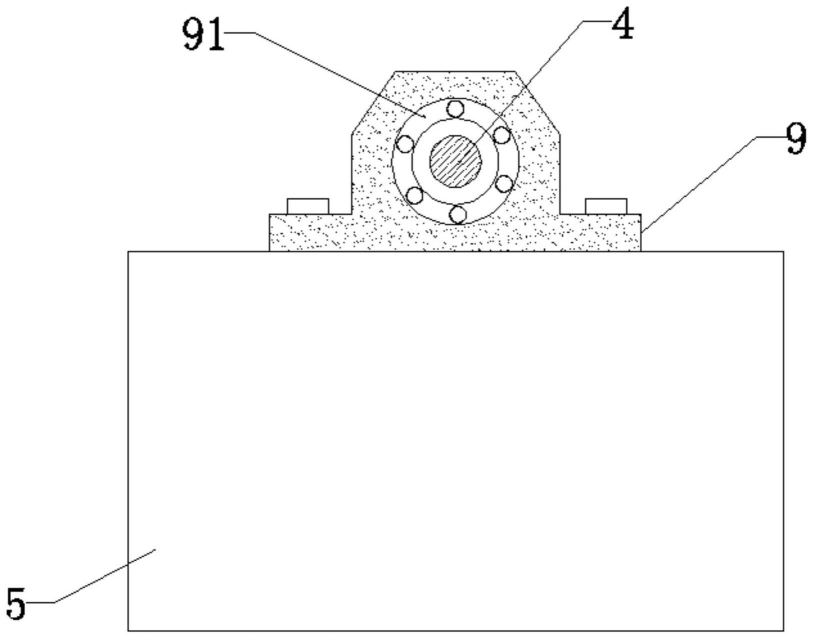

本实用新型一具体实施方式，设有轴承座，轴承座内嵌设有轴承，所述转筒连接轴与轴承内圈固定连接；轴承座与机架固定连接。

本实用新型实施例至少具有如下优点或有益效果：

本离子源左右绝缘内筒切割磁感线，使绝缘内筒内离子溶液切割磁感线，由于左右绝缘内筒中溶液切割磁感线方向不一样，引起左右绝缘内筒电位差，使离子溶液中电子移动方向和速度改变，金属和金属离子脱离或获得电子速度加快且变得容易，使离子化合物中金属和金属离子置换反应加快；离子溶液中非金属离子获得电子变得容易进而产生气体。
