名称:双离合器

专利人: 雷兵

专利号:202222017884.4

技术领域

本实用新型涉及离合器领域,特别是涉及双离合器。

背景技术

双离合变速器包括离合器单元和变速器单元,其中离合器包括有两个离合器,变速器单元包括两组变速齿轮,两个离合器通过同心的输出轴和输出筒向两组变速齿轮传动,这种方案对于离合器的控制方式较为复杂,因为需要达到两个离合器交叉耦合,本方案旨在提供另外一种控制方式更加简单的离合器。

实用新型内容

为解决上述技术问题,本实用新型提供了双离合器,滑套滑动的时候控制其中一离合器组件耦合另一离合器组件分离,控制过程更加流畅方便简单,压盘和电磁铁能够在耦合之前为壳体提供初始速度,使得换挡过程更加平稳。

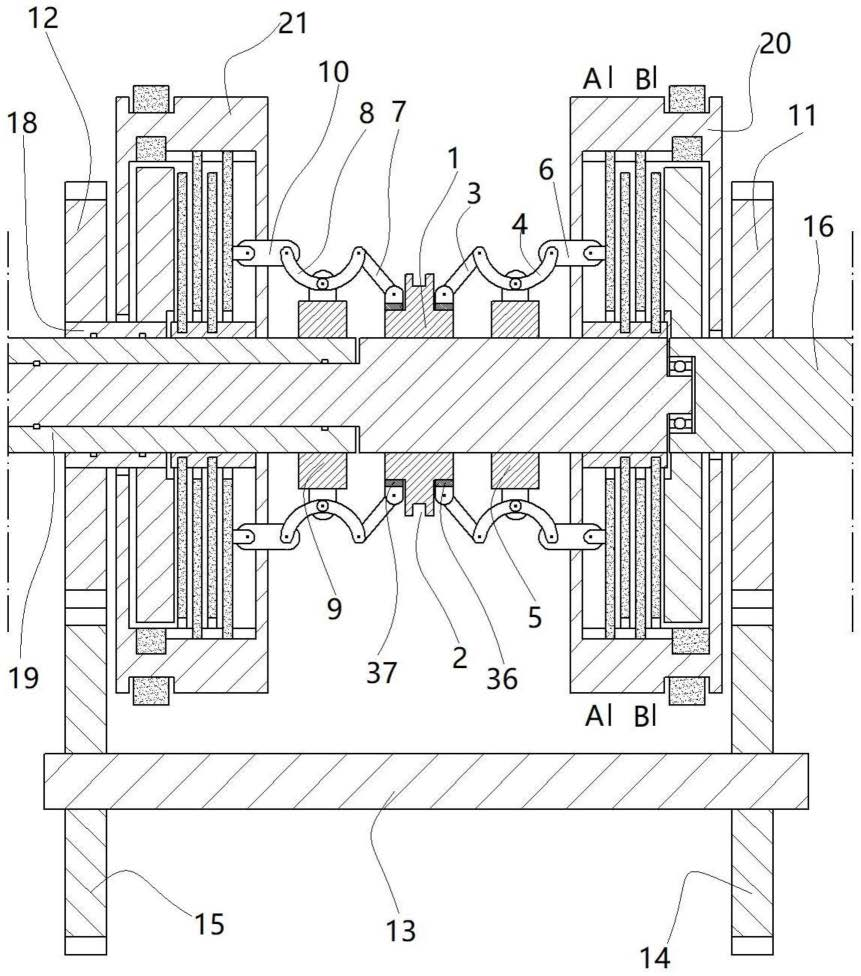

本实用新型解决其技术问题所采用的技术方案是:双离合器,其特征在于,包括传动组件、第一离合器组件和第二离合器组件;

所述传动组件包括输出轴、输出筒和滑套;所述输出轴的中部滑动配合有所述滑套,所述滑套包括中部圆径较大的拨动段和两端圆径更小的配合段,所述配合段分别设置有第一套环和第二套环,所述第一套环和第二套环分别可相对所述配合段可圆周转动和轴向滑动;

所述输出轴的前段外套有所述输出筒,所述输出筒设置所述第二离合器组件,所述输出筒与所述第二离合器组件的输出端固定;

所述输出轴的后段设置所述第一离合器组件,所述输出轴的后端与所述第一离合器组件的输出端固定;

所述第一离合器组件和第二离合器组件的控制端相对内侧设置,所述第一离合器组件的控制端通过第一连接件与所述滑套连接,所述第二离合器组件的控制段通过第二连接件与所述滑套连接;

所述第一离合器组件的输入端设置有第一输入齿轮,所述第二离合器组件的输入端设置有第二输入齿轮,所述第一输入齿轮和所述第二输入齿轮传动连接。

由于两个离合器组件的控制端相对内侧设置,并且控制端与滑套连接,因此移动滑套的时候,就可以任意使其中一个离合器组件实现耦合,并且只能实现同时一个离合器组件耦合。具体如下,需要第一离合器组件耦合,第二离合器组件分离的时候,将滑套向第一离合器组件的一侧滑动,如果需要切换,就将滑套向第二离合器组件滑动,远离第一离合器组件,此时第二离合器组件耦合,第一离合器组件分离。

优选地,所述拨动段的中部外部设置有环形槽。便于通过拨叉等结构拨动环形槽。

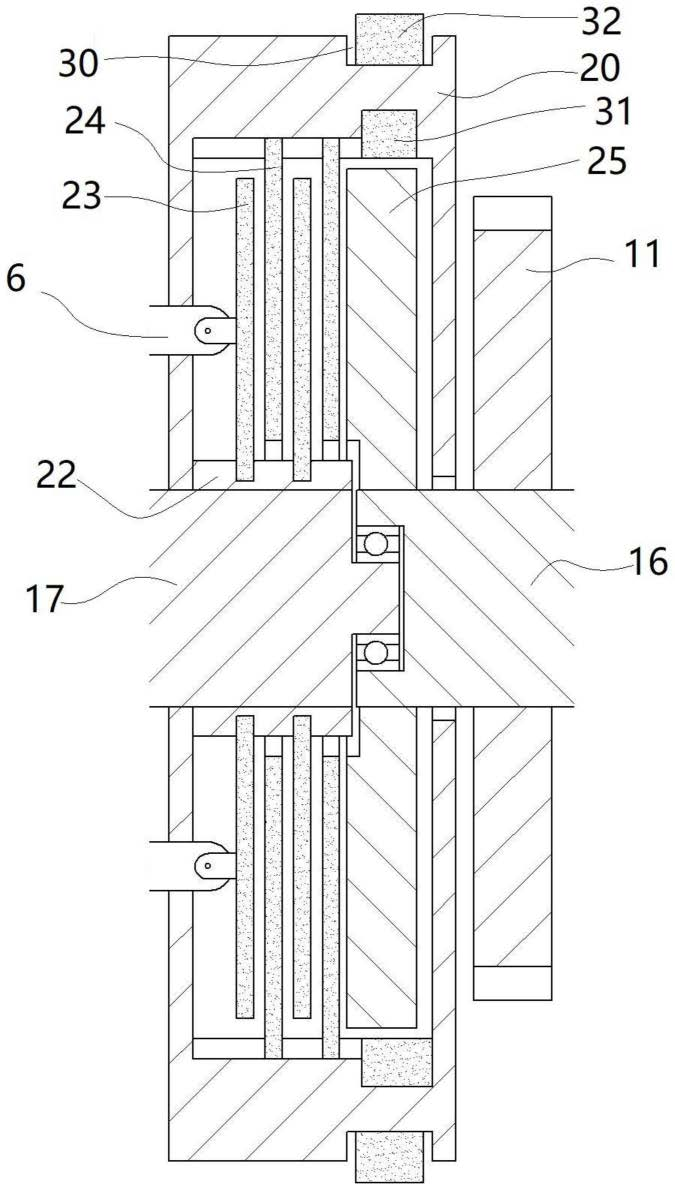

优选地,所述第一离合器组件包括第一壳体、第一环形压盘、第一固定筒、第一摩擦片、第一输入盘和输入轴;

所述第一壳体内设置第一环形压盘、第一固定筒、第一摩擦片和第一输入盘;

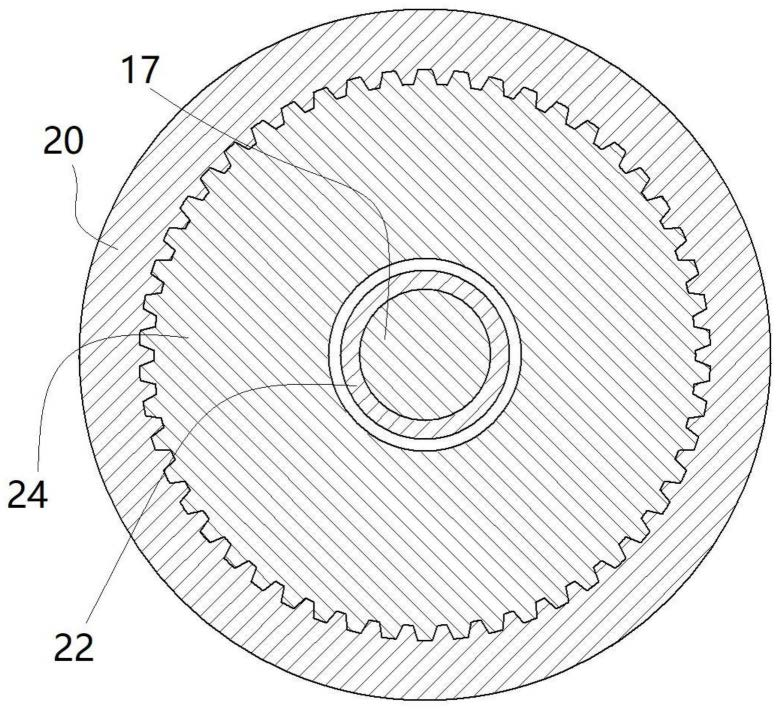

所述第一环形压盘的内沿与所述第一固定筒转动配合,所述第一环形压盘的外沿与所述第一壳体内壁花键配合,所述第一环形压盘固定有第一推杆,所述第一推杆向外延伸至所述第一壳体外部;

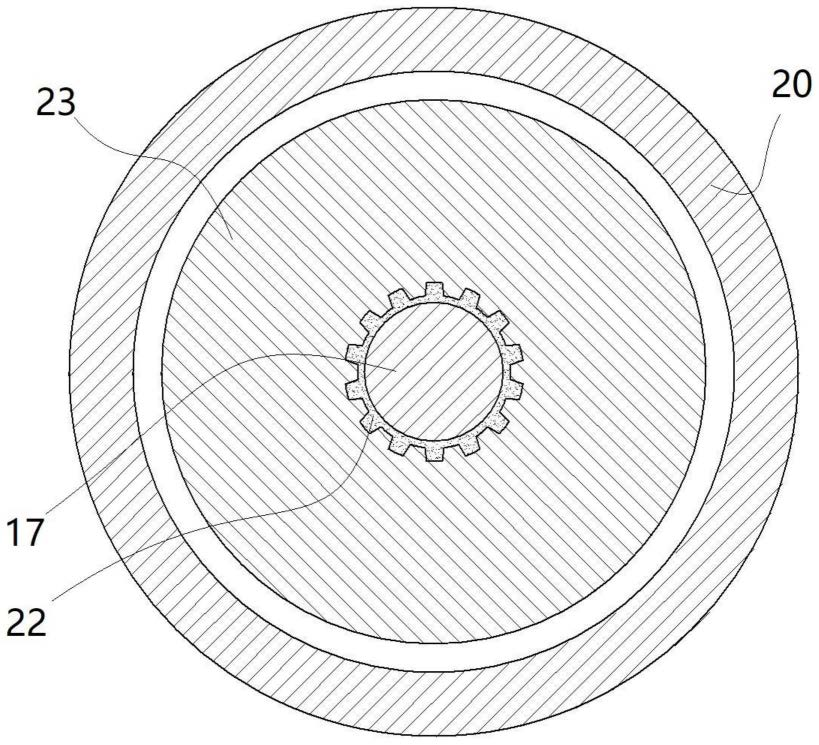

所述输出轴与所述第一壳体固定,所述输出轴的后端自所述第一壳体的一侧延伸至内部,所述输出轴的后端固定有所述第一固定筒,所述第一环形压盘之间设置有第一摩擦片,所述第一摩擦片花键配合于所述第一固定筒的外部;

所述输入轴前端自所述第一壳体的另一侧延伸至内部,所述输入轴与所述第一壳体转动配合,所述输入轴的前端与所述第一输入盘固定,所述输入轴的后端设置第一输入齿轮;

所述第一输入盘和所述第一摩擦片相对设置;

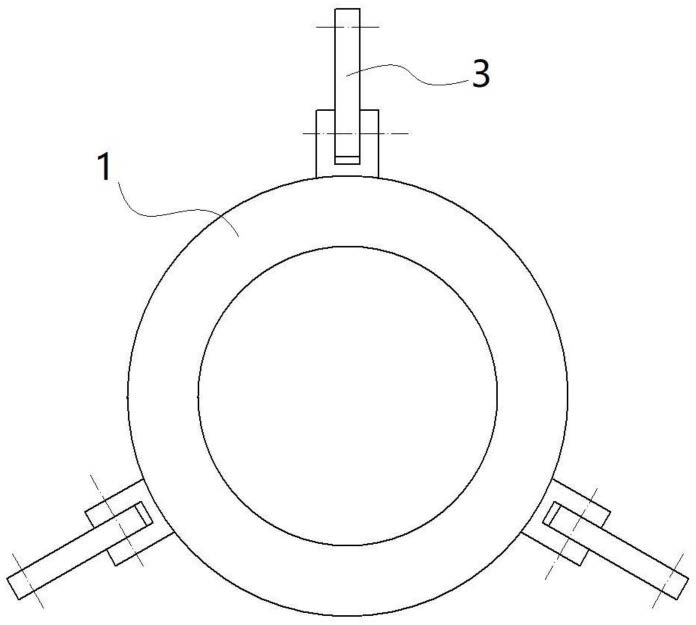

所述第一连接件包括第一过渡套、第一弧形杆和第一斜杆;所述第一过渡套外套于输出轴,所述第一过渡套位于所述滑套和所述第一离合器组件之间,所述第一过渡套与所述第一弧形杆的中部铰接,所述第一弧形杆的一端与所述第一推杆的外端铰接,所述第一弧形杆的另一端与所述第一斜杆的一端铰接,所述第一斜杆的另一端与所述第一套环铰接。

所述第一环形压盘的外沿与所述第一壳体内壁花键配合,第一环形压盘之间设置有第一摩擦片,第一摩擦片花键配合在第一固定筒上,并且第一摩擦片与第一输入盘相对设置,因此通过滑动滑套,可以推动第一环形压盘和第一摩擦片靠近第一输入盘,第一环形压盘、第一摩擦片和第一输入盘耦合,此时输入轴就可以将扭矩传输到输出轴。

本方案采用第一弧形杆和第一斜杆的结构,能够更好的对第一摩擦片提供推力和拉力,进而实现第一离合器组件耦合或者分离。

优选地,所述第一输入盘为铁质件,所述第一壳体对应所述第一输入盘的外围设置有第一电磁线圈,所述第一壳体的外壁设置有第一环形电刷槽,所述第一环形电刷槽与所述第一电磁线圈电连,机架对应所述第一环形电刷槽设置有第一电刷,所述第一电刷与所述第一环形电刷槽滑动接触。通过第一电刷和第一环形电刷槽可以对第一电磁线圈传输电能,第一电磁线圈产生磁力可以对第一输入盘提供吸附力,使得第一输入盘转动的时候可以通过磁力带动第一壳体逐步转动。具体用于在第一摩擦片和第一输入盘耦合之前,通过磁力提前带动第一壳体转动,先提供一定的扭矩和初始速度,避免第一摩擦片和第一输入盘耦合时候速度差距过大,扭矩突然传递至第一摩擦片造成顿挫抖动,即使得换挡的过程更加平稳。

优选地,所述输入轴的前端设置有定位槽,所述输出轴的后端设置有与所述定位槽转动配合的定位凸起,所述定位槽与所述定位凸起之间设置有轴承。便于输入轴和输出轴能够更好的同心对接。

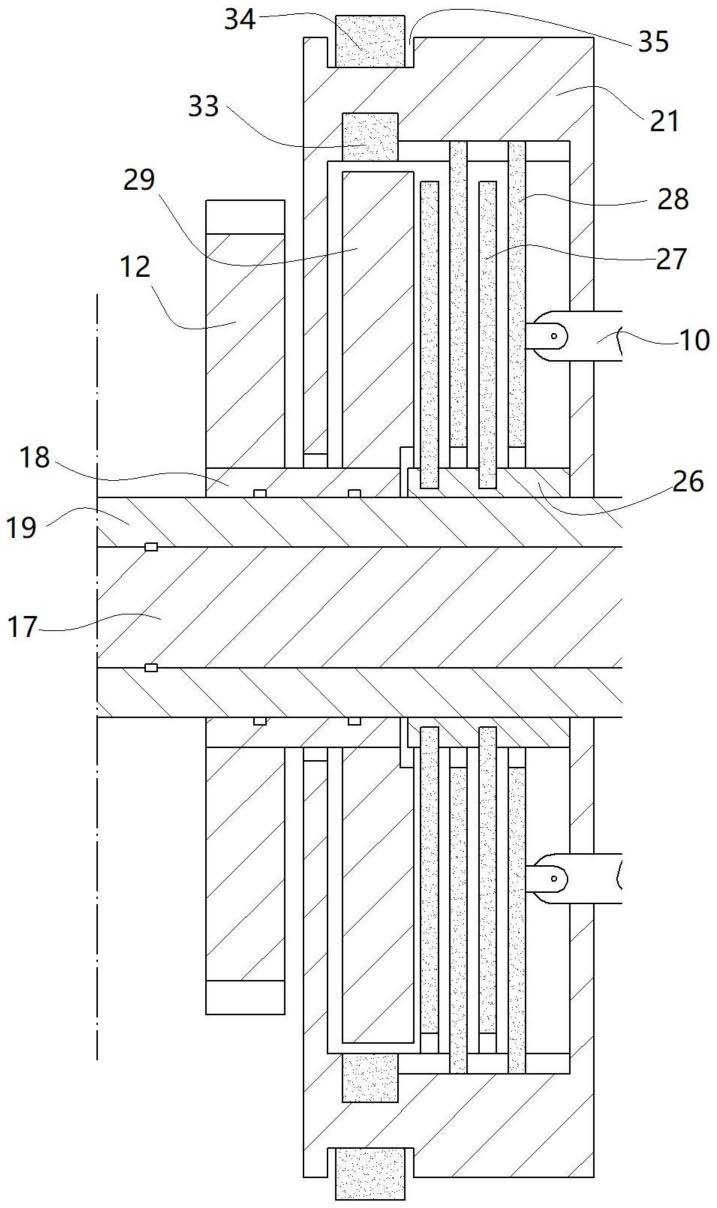

优选地,所述第二离合器组件包括第二壳体、第二环形压盘、第二固定筒、第二摩擦片、第二输入盘和输入筒;

所述第二壳体内设置第二环形压盘、第二固定筒、第二摩擦片和第二输入盘;

所述第二环形压盘的内沿与所述第二固定筒转动配合,所述第二环形压盘的外沿与所述第二壳体的内壁花键配合,所述第二环形压盘固定有第二推杆,所述第二推杆向外延伸至所述第二壳体外部;

所述输出筒与所述第二壳体固定,所述输出筒贯穿于所述第二壳体,所述输出筒转动配合有所述输入筒,所述输出筒外固定有所述第二固定筒,所述输入筒和所述第二固定筒在所述输出筒上前后分布;

所述第二环形压盘设置有第二摩擦片,所述第二摩擦片花键配合于所述第二固定筒的外部;

所述输入筒的前端设置有所述第二输入齿轮,所述输入筒的后端自所述第二壳体的另一侧延伸至内部,所述输入筒的后端与所述第二输入盘固定,所述输入筒与所述第二壳体转动配合;

所述第二输入盘和所述第二摩擦片相对设置;

所述第二连接件包括第二过渡套、第二弧形杆和第二斜杆;所述第二过渡套外套于输出轴,所述第二过渡套位于所述滑套和所述第二离合器组件之间,所述第二过渡套与所述第二弧形杆的中部铰接,所述第二弧形杆的一端与所述第二推杆的外端铰接,所述第二弧形杆的另一端与所述第二斜杆的一端铰接,所述第二斜杆的另一端与所述第二套环铰接。

所述第二环形压盘的外沿与所述第二壳体内壁花键配合,第二环形压盘之间设置有第二摩擦片,第二摩擦片花键配合在第二固定筒的外部,并且第二摩擦片与第二输入盘相对设置,因此通过滑动滑套,可以推动第二环形压盘和第二摩擦片靠近第二输入盘,第二环形压盘、第二摩擦片和第二输入盘耦合,此时输入筒就可以将扭矩传输到输出筒。

本方案采用第二弧形杆和第二斜杆的结构,能够更好的对第二摩擦片提供推力和拉力,进而实现第二离合器组件耦合或者分离。

优选地,还包括有联动轴,所述联动轴的两端分别设置有第一联动齿轮和第二联动齿轮,所述第一联动齿轮与所述第一输入齿轮啮合,所述第二联动齿轮与所述第二输入齿轮啮合。

优选地,所述第二输入盘为铁质件,所述第二壳体对应所述第二输入盘的外围设置有第二电磁线圈,所述第二壳体的外壁设置有第二环形电刷槽,所述第二环形电刷槽与所述第二电磁线圈电连,机架对应所述第二环形电刷槽设置有第二电刷,所述第二电刷与所述第二环形电刷槽滑动接触。通过联动轴可以将第一输入齿轮和第二输入齿轮同步转动。

通过第二电刷和第二环形电刷槽可以对第二电磁线圈传输电能,第二电磁线圈产生磁力可以对第二输入盘提供吸附力,使得第二输入盘转动的时候可以通过磁力带动第二壳体逐步转动。具体用于在第二摩擦片和第二输入盘耦合之前,通过磁力提前带动第二壳体转动,先提供一定的扭矩和初始速度,避免第二摩擦片和第二输入盘耦合时候速度差距过大,扭矩突然传递至第二摩擦片造成顿挫抖动,即使得换挡的过程更加平稳。

本实用新型的有益效果:

本方案通过设置两个离合器组件配合滑套实现双离合器的功能,滑套滑动的时候控制其中一离合器组件耦合另一离合器组件分离,控制过程更加流畅方便简单,同时本方案采用压盘和电磁铁能够在耦合之前为壳体提供初始速度,使得换挡过程更加平稳,避免耦合的时候因速度差过大造成顿挫感。
