名称：一种发电设备

申请(专利)号： CN202110283126.4

申请权利人： 陈春安

技术领域

本发明涉及水资源发电技术领域，具体而言，涉及一种发电设备。

背景技术

海浪(ocean wave)通常指海洋中由风产生的波浪。主要包括风浪、涌浪和海洋近海波。在不同的风速、风向和地形条件下，海浪的尺寸变化很大，通常周期为零点几秒到数十秒，波长为几十厘米至几百米，波高为几厘米至20余米，在罕见地形下，波高可达30米以上。海浪是海面起伏形状的传播，是水质点离开平衡位置，作周期性振动，并向一定方向传播而形成的一种波动。水质点的振动能形成动能，海浪起伏能产生势能，这两种能的累计数量是惊人的。在全球海洋中，仅风浪和涌浪的总能量相当于到达地球外侧太阳能量的一半。海浪的能量沿着海浪传播的方向滚滚向前。因而，海浪实际上又是能量的波形传播。海浪波动周期从零点几秒到数小时以上，波高从几毫米到几十米，波长从几毫米到数千千米。

随着能源的日趋短缺，人类对能源需求与日俱增，新能源的研究开发利用势在必行。海洋能是一种取之不尽用之不竭的无污染能源，我国是海洋大国，可利用的海浪能极为丰富，沿岸海洋能蕴藏量大。海浪一天24小时起落不停，是取之不尽，用之不完的能源，海浪发电项目属于绿色环保项目，具有很大的开发利用价值。因此，需要一种能够利用海浪发电的发电设备。

发明内容

本发明的目的在于提供一种发电设备，其能够针对现有技术中存在的问题，提出对应的解决方案，具有结构简单、能利用海浪进行发电的有益效果。

本发明的实施例是这样实现的：

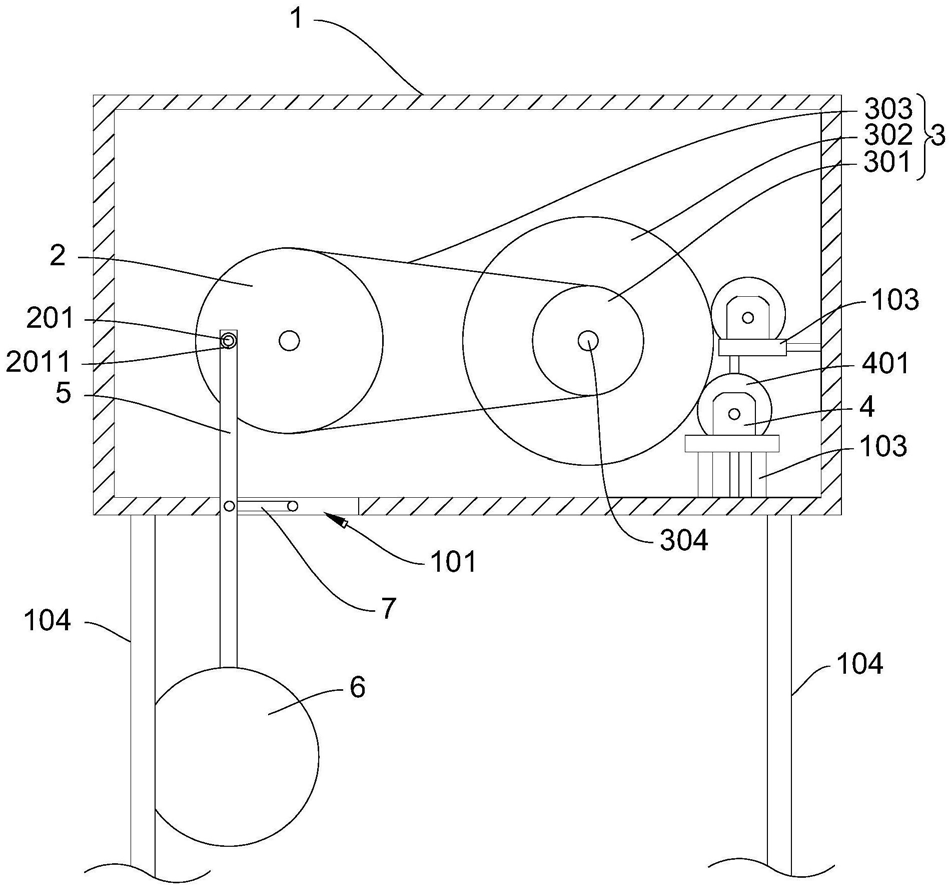

本申请实施例提供一种发电设备，其中包括安装于水面上方的箱体，箱体内设置调速轮组、发电机和竖立安装的转盘，发电机的转动轴设置有第一传动轮，第一传动轮与调速轮组配合连接，调速轮组与转盘配合连接，转盘的端面上非圆心位置固定设置有摇杆，摇杆的端部转动连接有互相垂直的传动杆，传动杆下端伸出箱体外并连接有浮球，浮球的重力大于转盘受到的阻力，浮球没入水中受到的浮力大于转盘受到的阻力与浮球的重力之和。

在本发明的一些实施例中，上述箱体设有让传动杆穿过的开口，开口的尺寸小于浮球的尺寸，开口宽度的一半与摇杆和转盘的圆心距离相同。

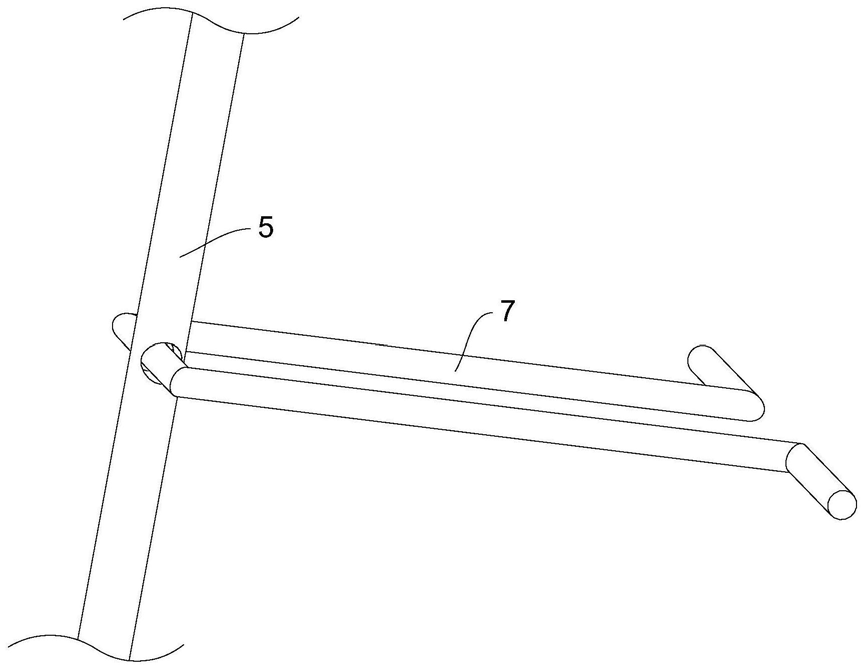

在本发明的一些实施例中，上述开口设置有曲轴，曲轴的两端和箱体的侧壁转动连接，曲轴与传动杆转动连接。

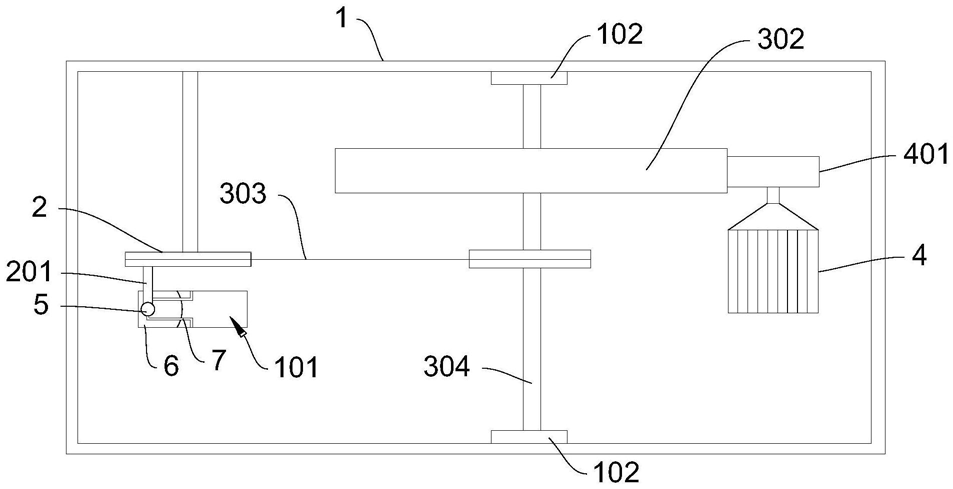

在本发明的一些实施例中，上述调速轮组包括连接轴和固定于连接轴两端的第三传动轮、第二传动轮，第三传动轮设置有链条，链条与转盘连接，第二传动轮与第一传动轮啮合传动。

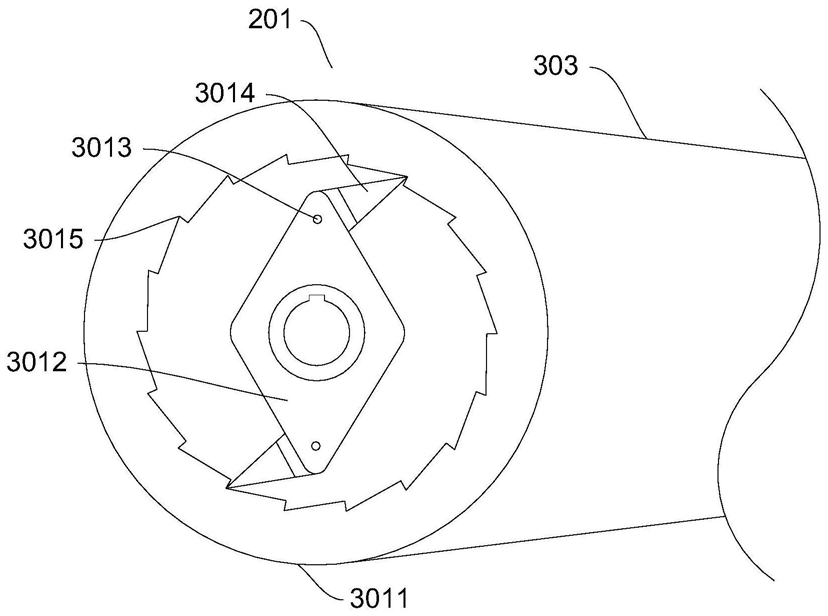

在本发明的一些实施例中，上述转盘可以选择棘轮，棘轮包括棘齿轮和棘爪轮，棘齿轮与链条连接，棘爪轮与箱体上的固定轴连接，棘爪轮转动连接有棘爪，棘齿轮设有与棘爪相匹配的内棘齿。

在本发明的一些实施例中，上述箱体两侧固定设置有第一轴承，连接轴的两端分别与两侧的第一轴承连接。

在本发明的一些实施例中，上述摇杆的端部套设有第二轴承，第二轴承的外圈与传动杆固定连接。

在本发明的一些实施例中，上述箱体内设置有用于稳定支撑发电机的支撑座，支撑座与箱体内壁固定连接。

在本发明的一些实施例中，上述箱体底部设置支撑架，支撑架的底端插入地面。

在本发明的一些实施例中，上述箱体和支撑架的外表面均设置有防腐保护层。

相对于现有技术，本发明的实施例至少具有如下优点或有益效果：

本发明的实施例提供一种发电设备，其中包括箱体，箱体大致为一个长方体的箱子，箱体架设在水面上方和水面间隔有一段距离，避免涌浪经常拍打箱体，加速箱体损坏。箱体内设置调速轮组、发电机和竖立安装的转盘，转盘通过轴竖立安装在箱体内的左侧，转盘可以自由转动。调速轮组安装在箱体内的中间位置，调速轮组和转盘连接，使得转盘可以带动调速轮组运动，调速轮组可以改变传动比，起到速度调节作用，输出合适的转速。发电机为现有技术中的能将其他形式的能源转换成电能的机械设备，发电机的转动轴上固定设置有第一传动轮，第一传动轮和调速轮组连接后，能被调速轮组带动旋转，第一传动轮旋转后能够带动发电机进行发电，实现海浪的能源利用。摇杆为圆柱状，固定在转盘的端面上非圆心的位置，便于通过摇动的方式使转盘转动。摇杆的端部转动连接有传动杆，传动杆和摇杆互相垂直，使得传动杆竖直朝向下方，伸出箱体，浮球固定在传动杆的最末端，浮球能够浮在水面上。浮球没入水中受到的浮力大于转盘受到的阻力与浮球的重力之和，使得发生涌浪时，浮球能够通过传动杆推动转盘转动；浮球的重力大于转盘受到的阻力，使得涌浪离开时，浮球能够通过传动杆带动转盘转动。整体结构简单，并且一次涌浪转盘能转动一圈，发电效果较好，能够有效的将海浪资源利用起来，因此，本发明实施例提供的发电设备具有结构简单、能利用海浪进行发电的有益效果。
