名称：一种适用于软质包装袋的防勒把手结构

专利号：202320374052.X

专利人：韩耀霆

专利技术领域

本实用新型涉及一种适用于软质包装袋的防勒把手结构，尤其是涉及大米或者面粉包装袋的防勒把手结构。

背景技术

目前，用于包装成品大米或者面粉的外包装形式通常采用袋装或者盒装，其中，袋装所采用的袋子通常为硬质编织袋等硬质包装袋或者布袋、软质塑料等软质包装袋，通常仅在硬质包装袋的顶部设置提手以防勒手，而在软质包装袋上未设置提手。

中国实用新型专利授权公告号为CN20652495U、名称为在大米包装袋中使用的手提把手及带该把手的大米包装袋的专利，其公开了一种在大米包装袋中使用的手提把手以及带有该手提把手的大米包装袋，手提把手安装于大米包装袋的顶部封口处，手提把手包括握持部和手提部，握持部固定连接有盛米量勺。在包装袋未打开时作为手提把手使用，易于搬动大米包装袋；在包装袋打开后，可以用于盛米，无需额外匹配盛米器皿，同时提高手提把手的利用率。该手提把手虽然具有防勒手作用，但是，结合其附图4可以看出，主把手和副把手的卡合孔、卡合凸起的扣合连接，均需要穿过袋体，由此，袋体均需要开设扣合孔才能使卡合凸起与卡合孔进行扣合连接。如此设计，不适合在软质包装袋上设置，容易造成在两排扣合孔处造成袋体的强度不够，并在扣合孔处产生牵拉变形，承重效果不好。

有必要设计一种适用于软质包装袋的防勒把手结构，在防勒手基础上提高强度和承重效果。

实用新型内容

本实用新型提供了一种适用于软质包装袋的防勒把手结构，其克服了背景技术所存在的不足。本实用新型解决其技术问题所采用的技术方案是：

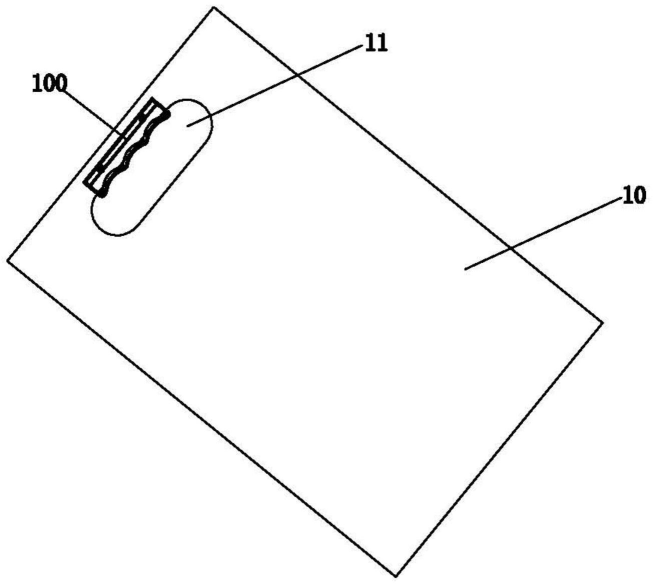

一种适用于软质包装袋的防勒把手结构，包装袋包括袋体，该袋体设有容纳腔和前后贯穿容纳腔的手提通孔，该防勒把手结构包括第一把手本体和第二把手本体，其中：

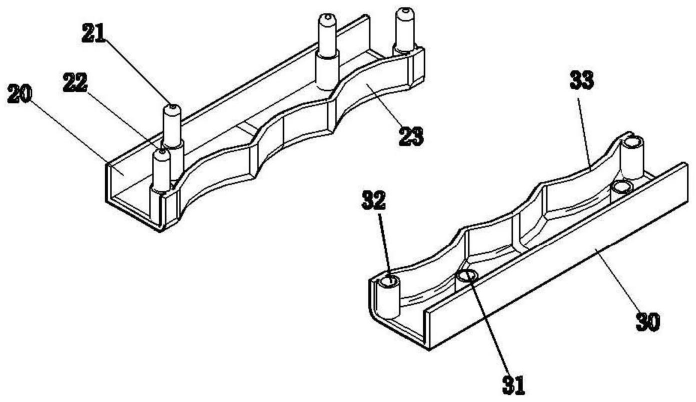

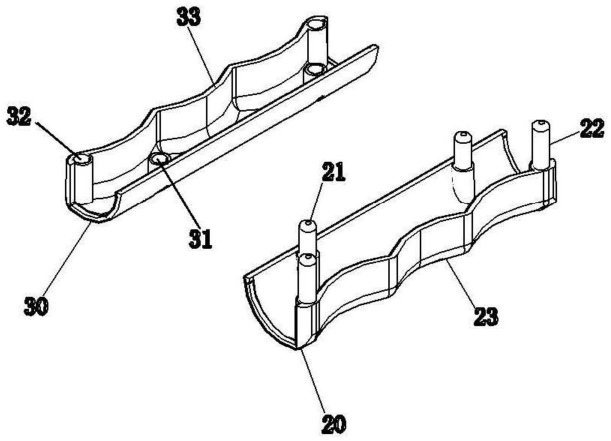

所述第一把手本体靠抵在手提通孔的前后二侧的其中一侧，所述第一把手本体设有朝向第二把手本体延伸的支撑部以及防变形部；

所述第二把手本体靠抵在手提通孔的前后二侧的另一侧，所述第二把手本体设有可与支撑部相嵌合配合的支撑配合部以及可与防变形部相嵌合配合的防变形配合部；

所述袋体设有与支撑部相对应配合且前后贯穿的第一贯穿孔，所述支撑部穿过第一贯穿孔后再与支撑配合部相嵌合配合，所述防变形部穿过手提通孔后再与防变形配合部相嵌合配合。

一较佳实施例之中：所述支撑部与支撑配合部过盈配合，所述防变形部与防变形配合部过盈配合。

一较佳实施例之中：所述支撑部设有两个且水平间隔布置，所述防变形部设有两个且水平间隔布置，两个防变形部位于两个支撑部下方，且两个防变形部之间的间距大于两个支撑部之间的间距。

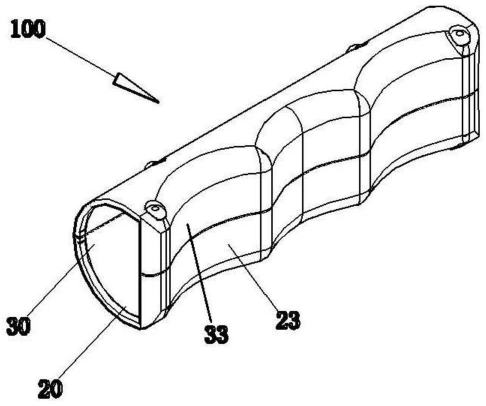

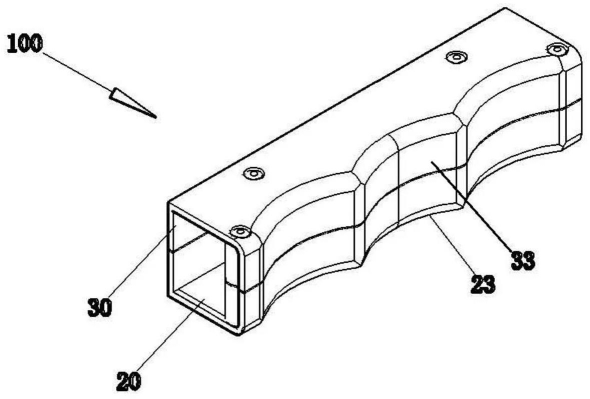

一较佳实施例之中：所述第一把手本体和第二把手本体围成呈平直状且其截面大体呈圆形、方形、工字形或半圆形结构。

一较佳实施例之中：所述第一把手本体和第二把手本体围成呈中间为平直状、两端为折弯状的半包围结构，且，其中间部分的尺寸大于其两端部分的尺寸；所述支撑部以及防变形部设置在第一把手本体的中间部分，所述支撑配合部和防变形配合部均设置在第二把手本体的中间部分。

一较佳实施例之中：所述第一把手本体的两端部均设有加强凸起部，所述第二把手本体的两端部均设有加强凹孔，所述袋体还设有前后贯穿的第二贯穿孔，所述加强凸起部穿过第二贯穿孔后再与加强凹孔相插接配合。

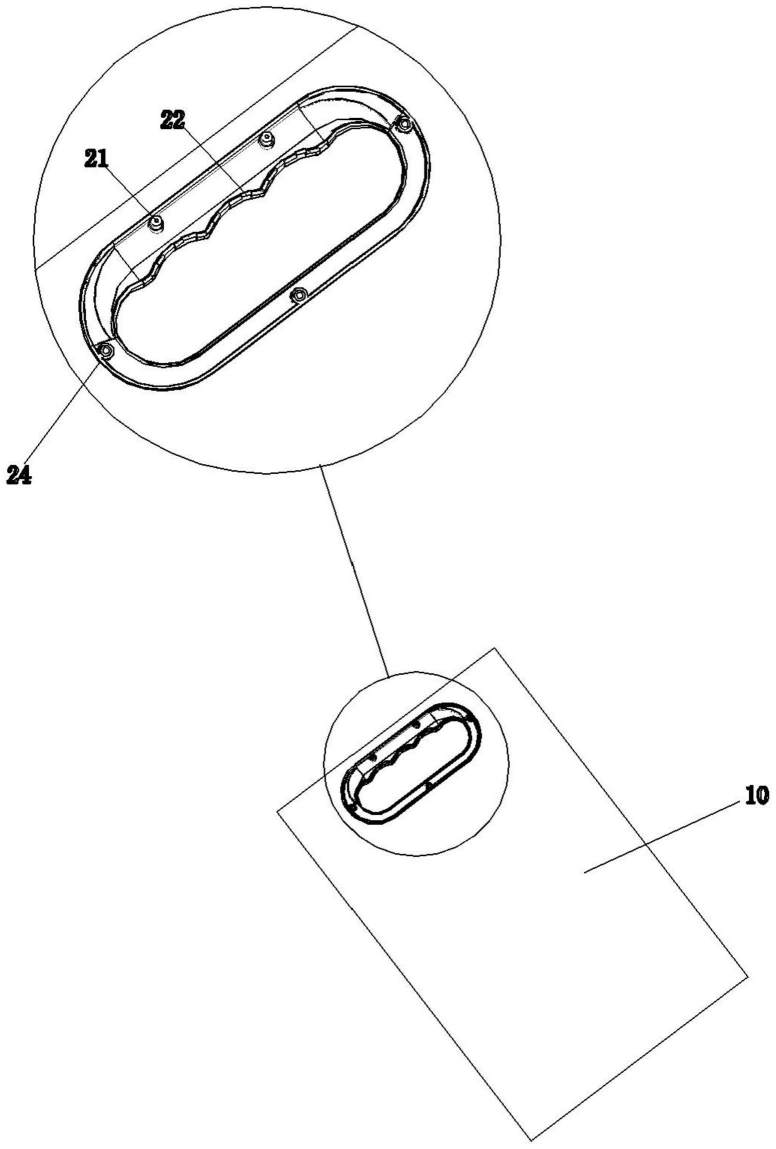

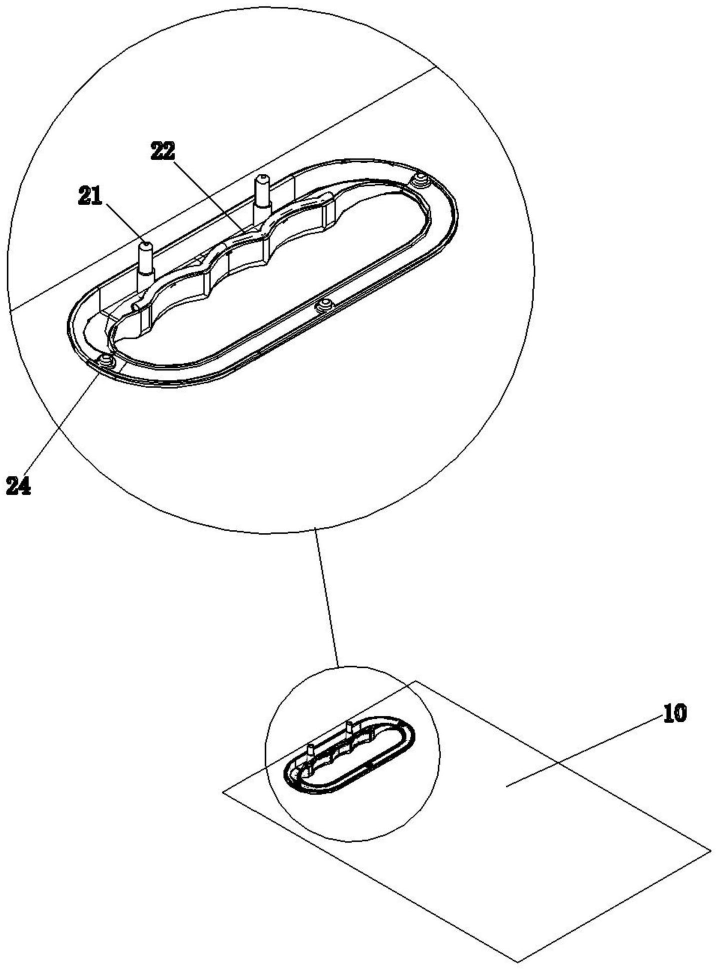

一较佳实施例之中：所述第一把手本体和第二把手本体围成呈环形的全包围结构，且，其上半环中间部分的尺寸大于其余部分的尺寸；所述支撑部以及防变形部均设置在位于第一把手本体上半环的中间部分，所述支撑配合部和防变形配合部均设置在位于第二把手本体上半环的中间部分。

一较佳实施例之中：所述第一把手本体位于上半环中间部分以外的其他部分设有加强凸起部，所述第二把手本体位于上半环中间部分以外的其他部分设有加强凹孔，所述袋体还设有前后贯穿的第二贯穿孔，所述加强凸起部穿过第二贯穿孔后再与加强凹孔相插接配合。

一较佳实施例之中：所述第一把手本体和第二把手本体之与手提通孔上方相对应的一侧均设有与人体手形相适配的握持凹槽。

本技术方案与背景技术相比，它具有如下优点：

1.该防勒把手结构不仅具有防勒手效果，且支撑部穿过第一贯穿孔后再与支撑配合部相嵌合配合，支撑部与支撑配合部的配合，可对袋体起固定和支撑的作用；防变形部穿过手提通孔后再与防变形配合部相嵌合配合，防变形部与防变形配合部的配合，可限制袋体在手提通孔处产生牵拉变形的大小及方向。同时，支撑部和防变形部共同承担袋体受到的重力，由此，可提高袋体的强度，增加袋体的承重能力,尤其适合软质包装袋。

2.支撑部与支撑配合部过盈配合，所述防变形部与防变形配合部过盈配合，可加强第一把手本体与第二把手本体之间的连接，避免二者相脱离。

3.当两个防变形部之间的间距大于两个支撑部之间的间距，也即，两个防变形部与两个支撑部在水平方向上也呈间隔布置，可将袋体受到的重力更加均匀地分布在防变形部和支撑部上，起到更好的防变形和防勒手效果。同时，两个防变形部之间的间距可与人体手掌的宽度相适配，提高手部舒适度。

4.加强凸起部穿过第二贯穿孔后再与加强凹孔相插接配合，该加强凸起部与加强凹孔的配合，可对袋体进一步提供支撑力。

5.第一把手本体和第二把手本体之与手提通孔上方相对应的一侧均设有与人体手形相适配的握持凹槽，以提高手部提拉的舒适度。
