名称:一种防卡涩的开关板装置

申请(专利)号: CN202221367051.4

申请权利人: 董建峰;

技术领域

本实用新型涉及插板阀技术领域,尤其是涉及一种防卡涩的开关板装置。

背景技术

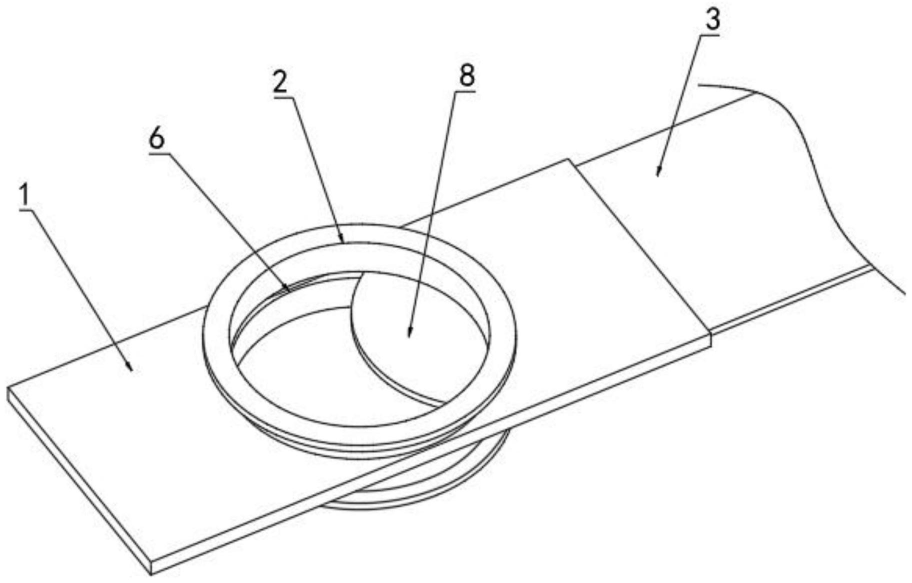

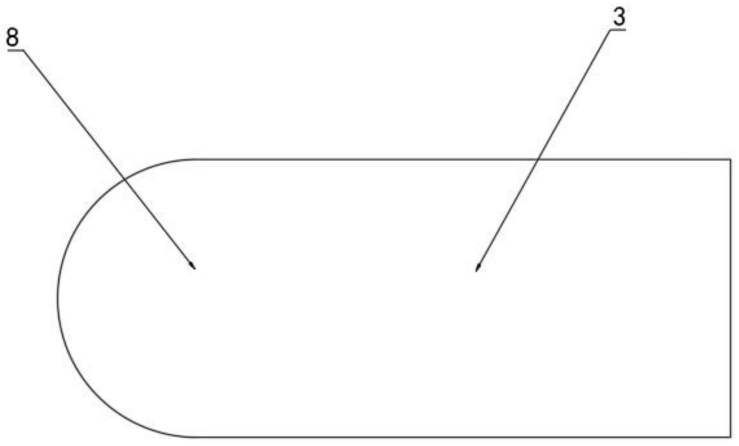

电厂给煤机的出入口处会安装一个气动插板阀,用于介质煤等颗粒物的输送,现有气动插板阀普遍分为方口和圆口两种类型,对于圆口的气动插板阀而言,所用的插板是如图3所示的弧形头插板,这种插板的前端是凸出的半圆形状,如图4所示,当这种气动插板阀安装在电厂给煤机上使用时,当插板向后移动全开打开流通孔时,插板上的煤尘很容易被带入两侧的滑槽内,长期堆积后容易造成插板卡死而无法关闭,因此需要改进。

实用新型内容

本实用新型旨在至少解决现有技术中存在的技术问题之一。为此,本实用新型的一个目的在于提供一种防卡涩的开关板装置。

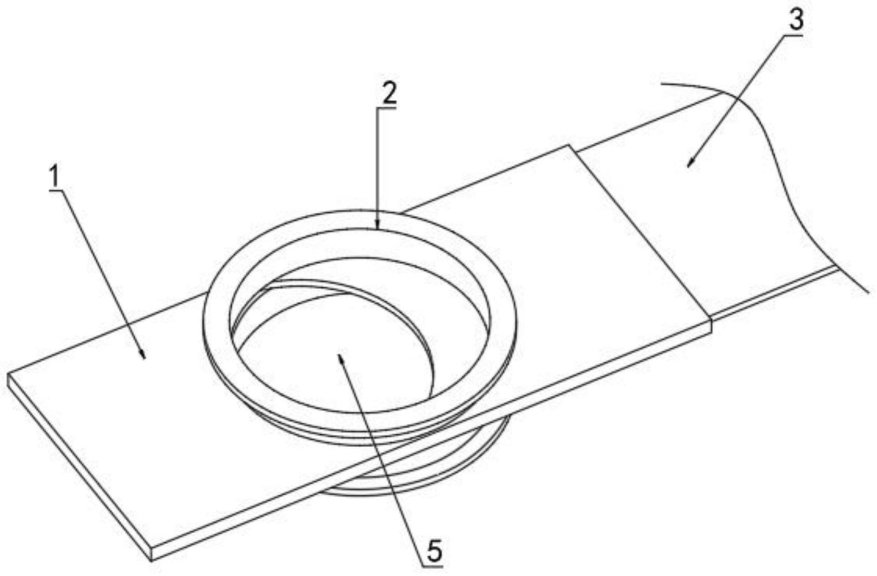

本实用新型的技术方案如下:一种防卡涩的开关板装置,其特征在于,包括阀座、法兰板、插板和驱动件;

所述阀座上设有沿所述阀座厚度方向贯穿所述阀座的流通孔,所述阀座厚度方向的两侧表面分别设有所述法兰板,所述法兰板上设有与所述流通孔连通的开口;

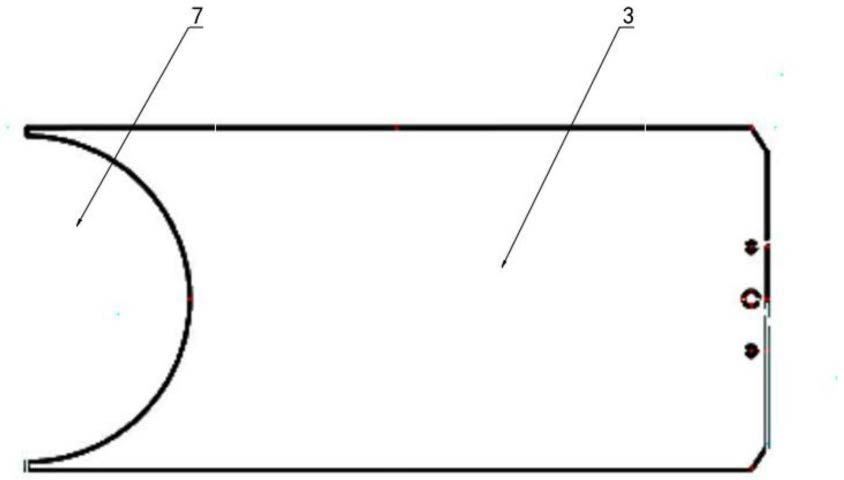

所述阀座内设有滑槽,所述滑槽沿所述阀座的长度方向延伸并贯穿所述所述阀座的长度方向的一端,所述流通孔与所述滑槽连通,并且在垂直于所述阀座厚度方向的平面内,所述流通孔的投影位于所述滑槽的投影内;所述插板滑动设于所述滑槽内,所述阀座上设有所述驱动件,所述驱动件与所述插板相连,所述驱动件用于驱动所述插板滑动以打开或关闭所述流通孔,其中所述插板远离所述驱动件的一端设有朝向所述驱动件凹陷的凹槽。

进一步地,所述流通孔为圆孔,所述凹槽为半圆槽。

和现有技术相比,本实用新型的有益效果如下:

和现有技术中使用弧形头的插板的结构形式不同,这里对插板的形状进行了改进,插板远离驱动件的一端设有朝向驱动件凹陷的凹槽,这样当插板向后移动全开时,插板前端左右两侧仍在滑槽内,因此插板上的煤尘不容易被带入两侧的滑槽内,有效解决封闭两侧积煤卡死的问题,这种结构形式简单,便于加工制作,实用性强。

本实用新型的附加方面和优点将在下面的描述中部分给出,部分将从下面的描述中变得明显,或通过本实用新型的实践了解到。
