名称:汽车磁力驱动无极变速装置

专利人:刘嵘

专利号:201610148432.6

技术领域:

本发明与汽车变速装置有关,特别与用于汽车变速箱中的汽车磁力驱动无极变速装置有关。

背景技术:

已有的汽车变速是采用齿轮变速或锥形轮通过键条传动,机械结构复杂,材料要求高,加工精度高,制作装配难度大,需机油润滑,成本高,寿命短。

发明内容:

本发明的目的是为了提供一种结构简单,制作装配方便,成本低,使用寿命长的用于汽车变速箱中的汽车驱动无极变速装置。

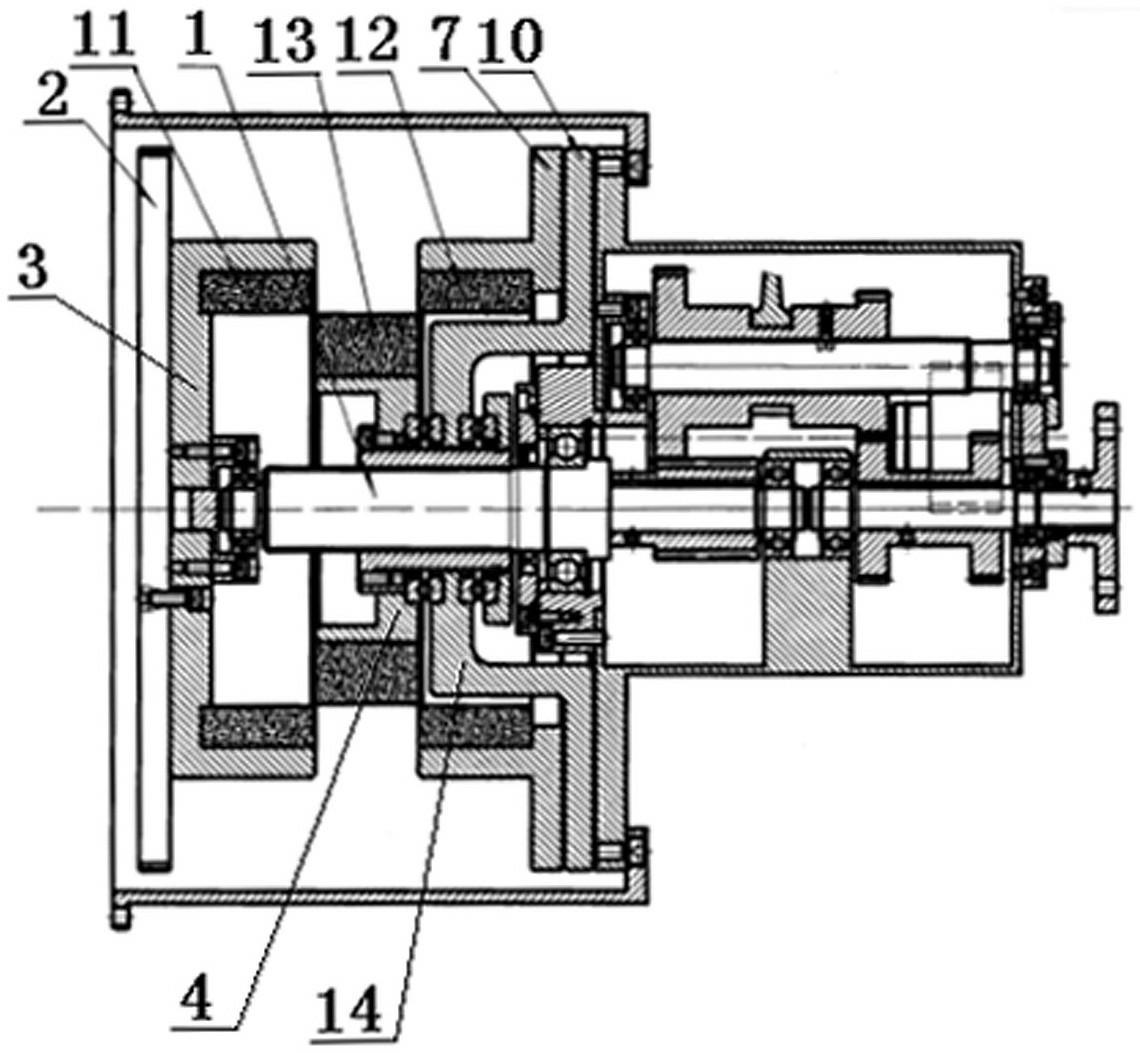

本发明汽车磁力驱动无极变速装置,包括花键轴、装在花键轴前端的与发动机飞轮连接的主动轮、依次装在花键轴上的中间轮、受第一动力源带动的第一拨盘、受第二动力源带动的第二拨盘,主动轮内壁上装有第一永磁圈,第一拨盘内壁上装有第二永磁圈,中间轮外壁上装有能与主动轮上的第一永磁圈或第一拨盘内壁上的第二永磁圈配合的第三永磁圈,第二拨盘上有伸入第一拨盘第二永磁圈中且能滑动的凸台,第一动力源可推动第一拨盘作住复式运动,第二动力源可推动第二拨盘运动。

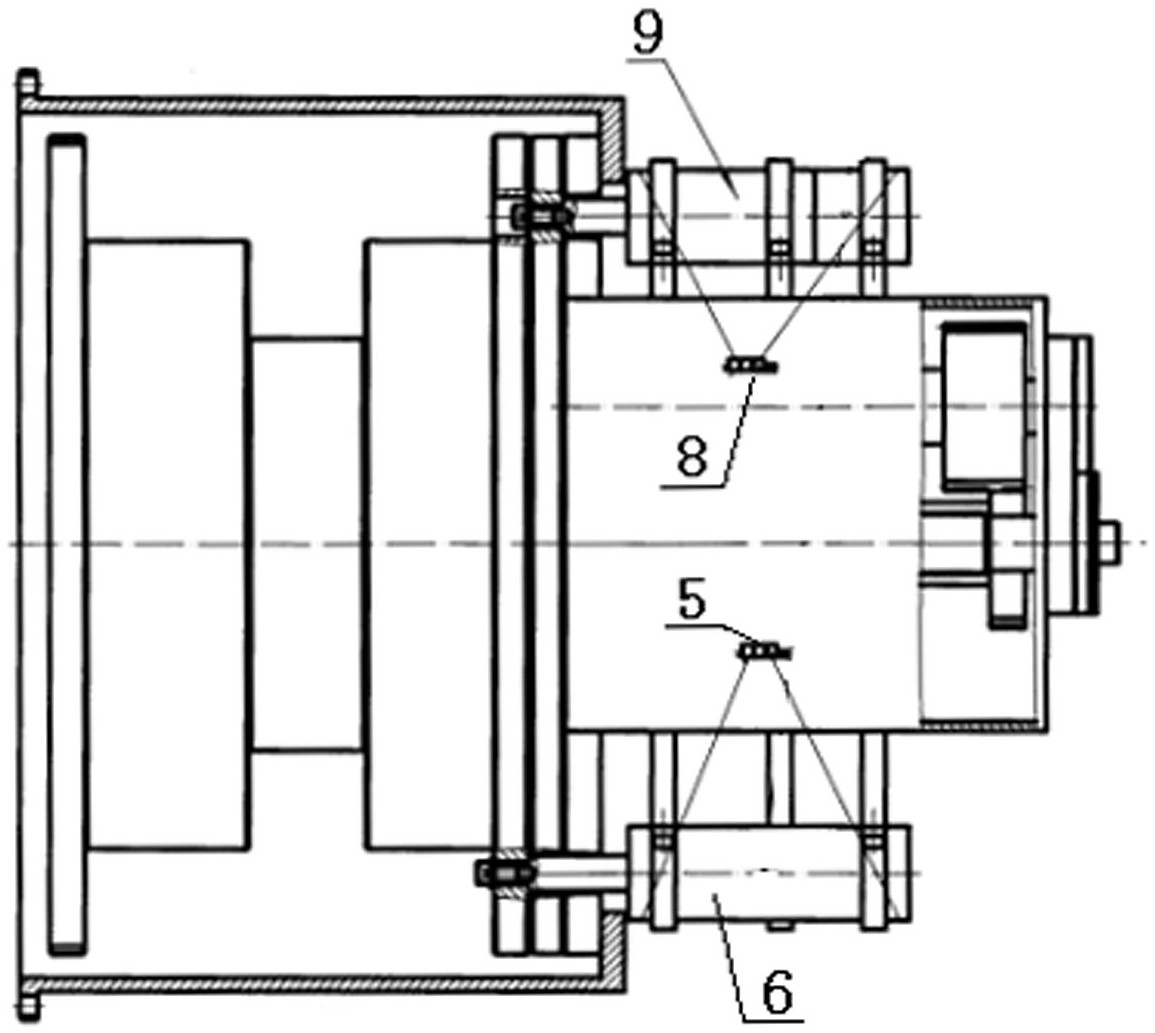

上述的第一动力源为带第一电磁阀的第一液压缸,第二动力源为带第二电磁阀的第二液压缸。

上述的第一动力源、第二动力源分别为伺服电机,第一动力源、第二动力源可用液压、也可用其它驱动力。

本发明中永磁圈的宽度、厚度、直径大小是由汽车所需的功率大小决定。本发明变速速度是由第三永磁圈进入第一永磁圈的深度和快慢来决定的,由此实现无极变速。

本发明装置结构简单,制作装配方便,成本低,使用寿命长。
