名称:闪光双线开关

专利号:201621078474.9

专利人: 李代优

所属技术领域:

闪光双线开关,是属于电力部门的用电产品。是用于电器安装的开关,是目前单线开关更新换代产品。闪光双线开关技术原理涉及推键式、拉线式、按钮式等各类电器开关的改制。本实用新型是利用二个按钮开关制造闪光双线开关的专利申请。

背景技术:

目前使用的单线电器开关,只能控制交流电源的火线与零线的任一线,因此开关关闭后,用电器上还带有电的存在。由于用电器的带电,常给人带来多种因素触电事故的发生;同时也对检修电器带来了麻烦之事。根据单线开关关闭后,用电器上仍有电的存在,而发明了闪光双线开关。

发明内容:

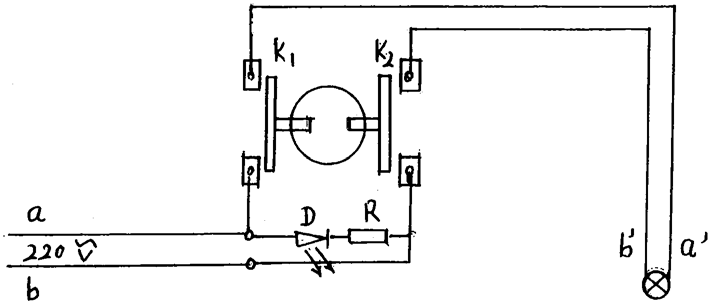

闪光双线开关,实现了交流电源的火线与零线双控。图1中K1是a线的控制开关;K2是b线的控制开关,K1与K2两个开关的按钮键在一个总按钮的控制下,对a、b线的输入,与a、b的输出起到了同时闭合与断开作用。当二个开关处于闭合时,用电器工作;当二个开关处于断开时,用电器停止工作,且用电器上无电存在。闪光双线开关增设的闪光指示,它的闪光说明从接入电源至双线开关的输入端的电源是正常。若输入端电源正常,而在输出端用电器不能工作,则说明用电器有故障。这时只需通过关闭闪光双线开关,(不需拉闸) 进行检修电器。

技术方案:

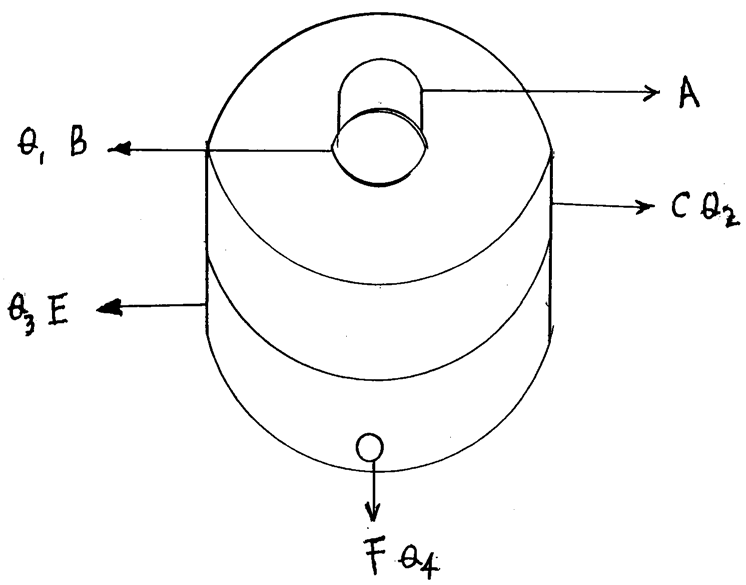

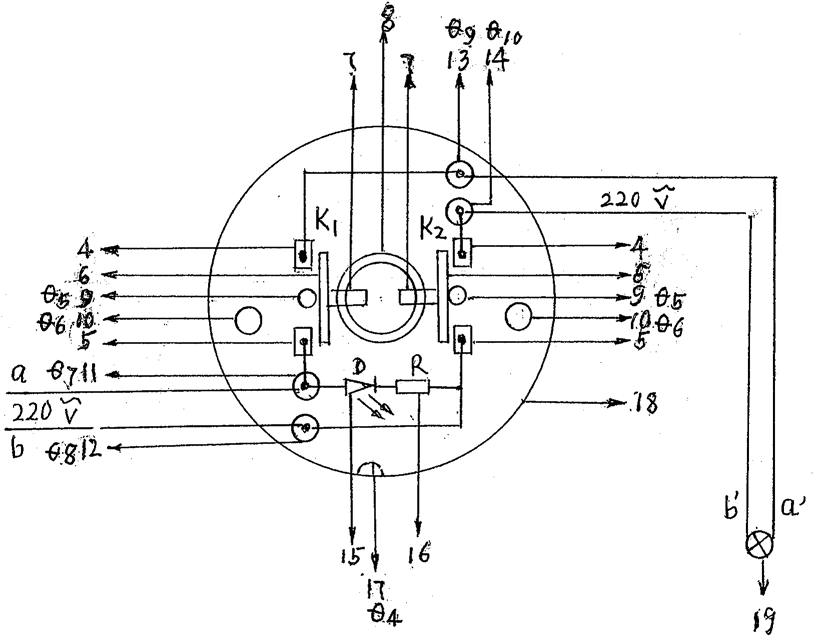

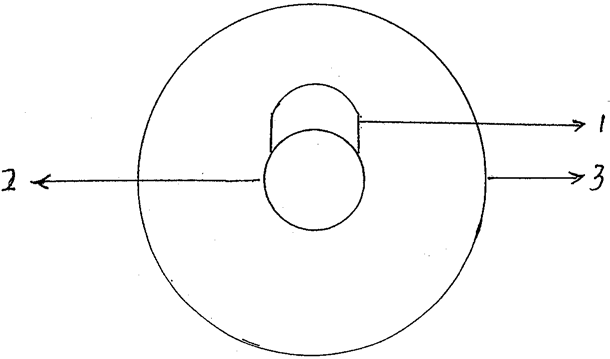

一种闪光双线开关,包括开关盒,闪光指示器和二个单线按钮开关,其特征在于:所述二个单线按钮开关固定安装在开关盒底座的中心位置,二个单线按钮开关键均合并安装在总按钮之中,由总按钮控制二个单线按钮开关的同时闭合与断开,所述总按钮对准开关盒的上盖中心圆孔;所述指示器由红色发光二极管D与降压电阻R组装而成,所述红色发光二极管D安装在开关盒底座下端的小圆孔中。

闪光双线开关的选材,1>选用胶木质或塑质材料做成螺旋开关盒;2>选用红色发光二极管D一个与降压电阻R一个(其阻值180K);3>选二个单线按钮开关K1与K2,就组成了一个完整的闪光双线开关。
