名称:一种便于调节角度的基础护理支架

专利号:202020369915.0

专利人: 邱晓静

技术领域

本实用新型涉及基础护理器械技术领域,特别是一种便于调节角度的基础护理支架。

背景技术

医院的护理人员在对患者进行理疗护理时,一般需要对患者进行红外烤灯理疗,将红外烤灯夹持在护理支架上,对患者照射理疗,达到扩张患者血管,增强血液循环,改善组织代谢和营养状态的目的,但现有的基础护理支架的角度大多固定,无法根据患者需要随时调整,在需要理疗其他部位时还需要患者自己挪动位置和变换姿势。

中国专利一种医用可以调节角度高度的基础护理支架(CN208974382U)公开了一种可以调节角度的基础护理支架,但该装置角度调节范围较小,且操作步骤繁琐,结构复杂。

实用新型内容

针对上述情况,为了弥补现有技术的不足,本实用新型的目的就是提供一种便于调节角度的基础护理支架,有效的解决了现有的护理支架调节角度不方便的问题。

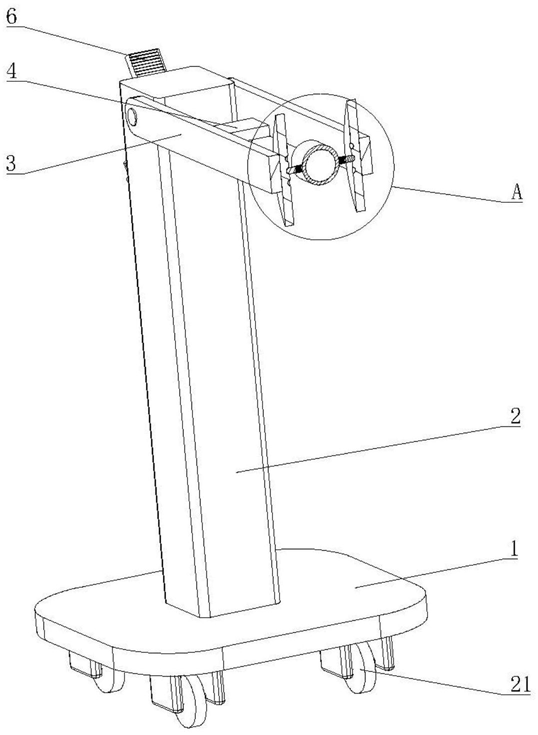

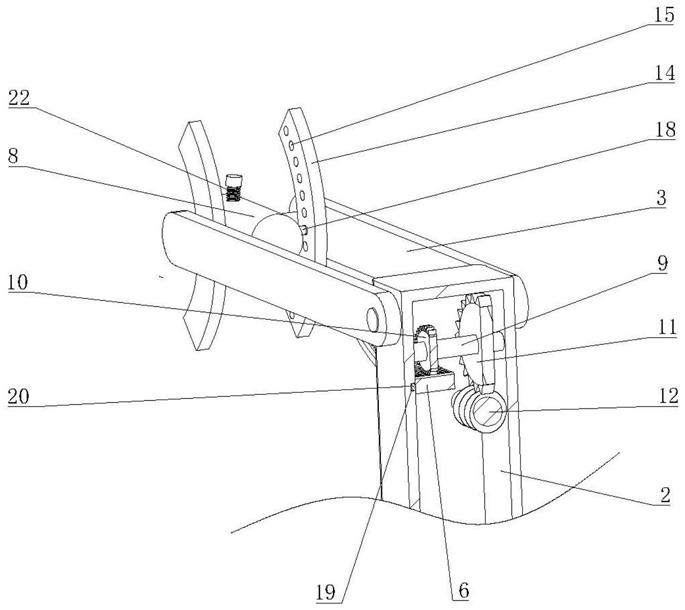

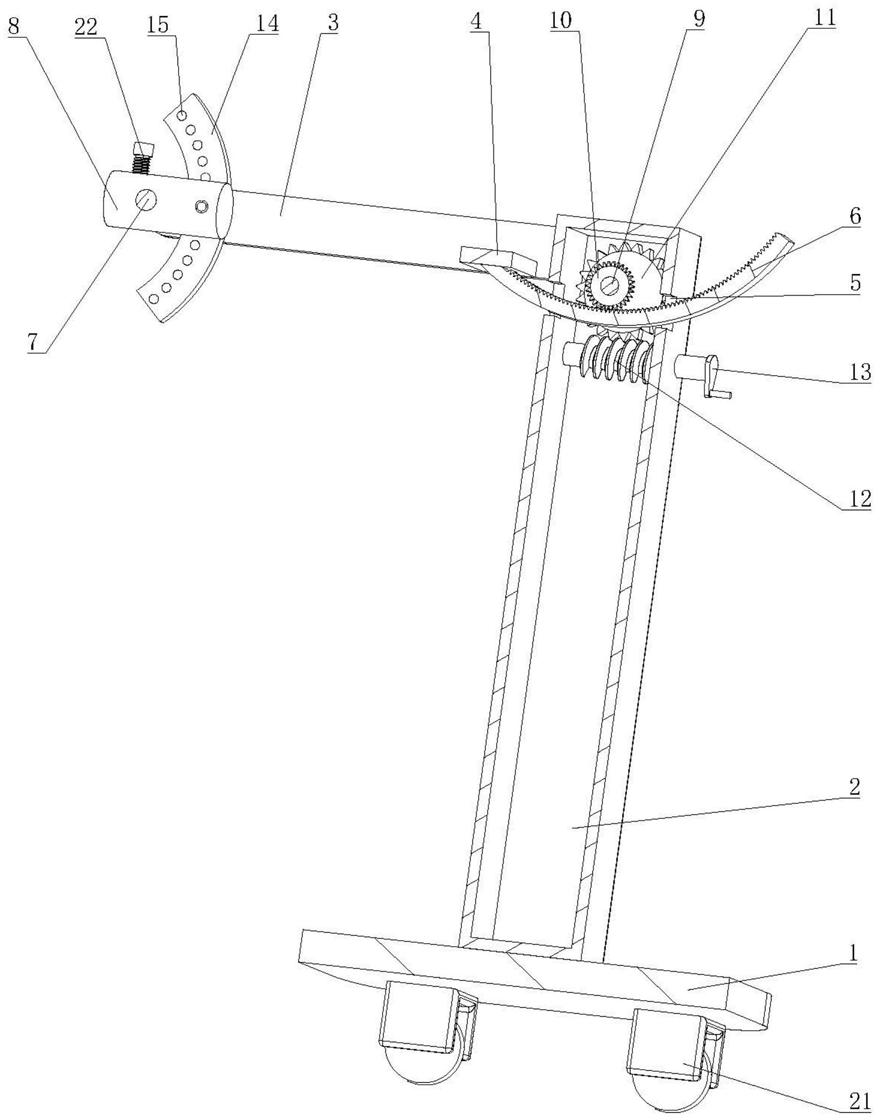

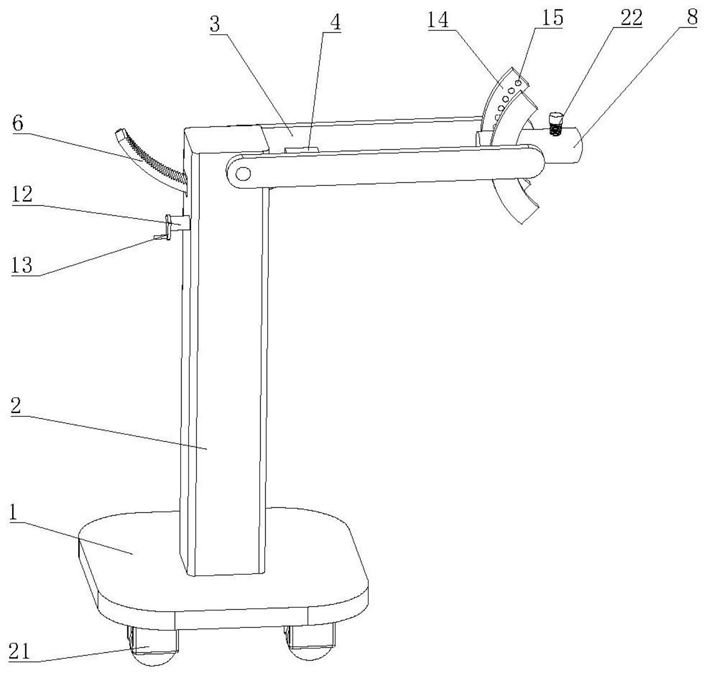

其解决的技术方案是,本实用新型包括底板,底板上端设有上下方向的矩形壳,矩形壳上侧前后两端分别铰接有左右方向的摆杆,两个摆杆之间设有位于矩形壳右方的连块,矩形壳上侧开设有左右贯通的矩形槽,矩形槽内设有可左右滑动且弧口朝上的弧形齿条,弧形齿条的右端伸出矩形槽且与连块固定连接,两个摆杆之间经转轴转动连接有位于连块右方的卡筒,卡筒上螺纹连接有上下轴向的压紧螺杆,压紧螺杆下端可伸入卡筒内。

与现有技术相比,本实用新型的有益效果是:设有的卡筒、蜗轮、蜗杆、弧形齿条、齿轮等,可以便于医护人员调节红外烤灯的照射角度,便于患者对不同部位的理疗,设有的卡柱、压簧、凹槽等,可以对卡筒进行限位,不会因重力向下摆动,设有的弧形槽和弧形块,可以使弧形齿条只能左右滑动,设有的转把,可以便于医护人员转动蜗杆,设有的万向轮,可以便于移动,此结构简单,构思新颖,使用方便,实用性强。
