名称：一种简易水龙头节水装置

专利权人： 叶和

专利号：CN201810566205.4

技术领域

本发明涉及一种节水装置，具体是一种简易水龙头节水装置。

背景技术

水龙头是水阀的通俗称谓，用来控制水流的大小开关，有节水的功效。水龙头的更新换代速度非常快，从老式铸铁工艺发展到电镀旋钮式的，又发展到不锈钢单温单控水龙头、不锈钢双温双控龙头、厨房半自动龙头。现在，越来越多的消费者选购水龙头，都会从材质、功能、造型等多方面来综合考虑。

家用水龙头一般结构较为简单，而水龙头在使用时间过程中经常会出现滴水现像，其原因在于龙头出水把手底部的旋阀松动造成，而水龙头也并非完全损坏，更换水龙头比较麻烦，所以设计一种简易水龙头节水装置是很有必要的。

同时在冬季松动的家用水龙头，极容易因为频繁的漏水造成漏水点形成冰棱，导致逐渐的导致水管内发生结冰现象，结冰后不经会堵住水龙头，同时会对管道产生破坏，尤其是裸露在墙体外的部分。

随着科技发展，世面出现各种辅助水龙头的设备，但是目前各种节水和加温辅助的设备，都是将原有的水龙头完全更换掉，成本高，代价大。

发明内容

本发明的目的在于提供一种简易水龙头节水装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

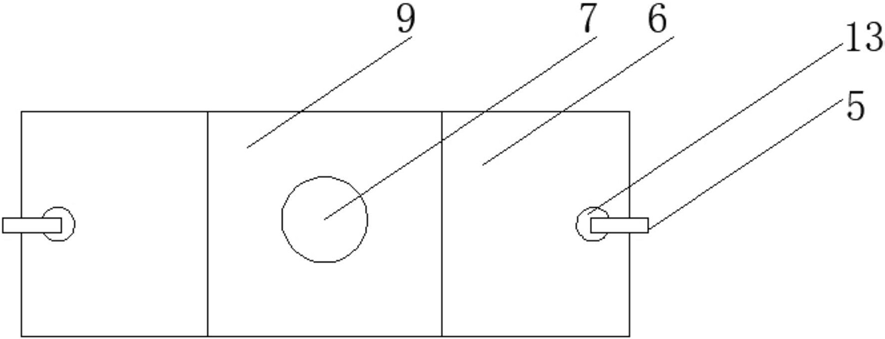

一种简易水龙头节水装置，包括上夹片、下夹片、第一压缩弹簧、第二压缩弹簧、钩环、橡胶增摩垫和节水装置本体，所述节水装置本体由上夹片和下夹片组成，上夹片和下夹片外形相同，上夹片中间设有弧形板，弧形板的两侧分别设有横板，弧形板和两侧横板为一体成形结构，横板且位于远离弧形板的一端上开设通孔，通孔的圆心位于横板的横向中轴线上，每个通孔上均套设有钩环，上夹片与下夹片对称放置，且上夹片与下夹片中弧形板的凹面相对放置，第一压缩弹簧的顶部固定安装在上夹片的左侧钩环上，第一压缩弹簧的顶部固定安装在下夹片的左侧钩环上，第二压缩弹簧的顶部固定安装在上夹片的右侧钩环上，第二压缩弹簧的底部固定安装在下夹片的右侧钩环上；所述下夹片的下表面固定连接有电子设备保护盒，下夹片远离龙头的一端设置有电加热软包片，而其中电加热软包片为片状且一部分固定连接在下夹片；所述电加热软包片主要由外绝缘保护层、石棉层、电加热丝层和软铝条构成，外绝缘保护层的内侧依次粘合有石棉层、电加热丝层和软铝条，其中石棉层和电加热丝层的一部分延伸到下夹片内并粘合固定在内侧壁上，位于下夹片中的电加热丝层外侧粘合铝箔，通过铝箔和软铝条与水龙头和水管接触，其中电加热丝层是由电热丝弯曲排列构成。

作为本发明进一步的方案：所述所述弧形板的凹面上固定安装用于增加摩擦力的橡胶增摩垫，橡胶增摩垫的内端面与弧形板的凹面紧密贴合。

作为本发明进一步的方案：所述上夹片与下夹片的顶部和底部均固定安装连接杆，连接杆的自由端上固定安装拉板，连接杆均位于弧形板的凸面中央。

作为本发明进一步的方案：所述上夹片和下夹片均由不锈钢材料制成。

作为本发明进一步的方案：所述电子设备保护盒内固定安装有控制模块，电子设备保护盒的外壁上固定安装温度传感器和触控开关，所述温度传感器的输入端电性连接控制模块的输入端，控制模块的输出端电性连接电加热丝层中的电电热丝，从而根据室温在一定程度上对水管升温，所述控制模块的供电端连接电源插头，电源插头用于插在理水龙头最近的插座上；触控开关电连接控制模块的控制端。

作为本发明进一步的方案：所述控制模块的输出端还通过导线连接线圈，连接线圈固定在密封盖内，且密封盖内还固定有铁芯，铁芯为薄片同时设置在连接线圈中心位置，从而构成电磁铁的结构，所述密封盖通过销轴转动连接在套环的下端面一侧，且套环内镶嵌有多个铁钉，便于电磁铁吸附在套环的下端口，套环的上端口用于卡接在龙头的出水端口。

作为本发明进一步的方案：所述套环和密封盖均为橡胶材质，通过自身开口和空腔实现对元件的包覆，且缝隙处在完成包覆后通过胶水密封。

作为本发明进一步的方案：所述套环和电子设备保护盒之间的导线外包裹有可变形铝管。

与现有技术相比，本发明的有益效果是：

本发明结构简单，使用方便，节水装置本体由上夹片和下夹片组成，且上夹片和下夹片通过压缩弹簧弹性连接，并将上夹片和下夹片分别安装在水龙头的顶部和底部，使出水把手底部的旋阀压紧，从而解决龙头在关闭状态下出现的滴水问题，且不影响出水把手的转动，从而达到节水的目的。

本发明是基于现在的水龙头基础上进行改进和辅助增加，不会造成额外的资源浪费。

通过设置电加热软包片能够使得该装置适合大部分形态和位置的水管，同时结构简单，使用方便，同时本发明配合端口的套环和密封盖，实现对水管口的密封，避免虫子的爬入。

本发明能够通过控制模块采集温度传感器采集的外部温度，智能合理的对水管进行加热，即冬天开启加热功能，夏天关闭加热功能，而节水和封堵的功能常开，从而满足实际使用过程中需求。
