名称;胰岛素笔针头拆卸器

专利号：CN202321091055.9

专利人：林育真

技术领域

本实用新型涉及胰岛素笔技术领域，尤其涉及胰岛素笔针头拆卸器。

背景技术

胰岛素是人体胰岛β细胞分泌的一种蛋白质类激素，主要作用是降糖，胰岛素参与调节糖代谢，控制血糖平衡，同时促进糖原、脂肪、蛋白质的合成，如胰岛素缺乏，则会导致糖尿病，胰岛素注射的部位主要有腹部、臀部、大腿外侧和上臂，一般根据患者血糖、胰岛素的剂型可用皮下注射，现有的胰岛素注射笔在使用时是先将针帽螺纹拆下注射，完成后通过手动螺纹旋紧针帽固定，这样的方式就可能造成手指与针头接触出现刺伤的情况发生，为此，我们提出胰岛素笔针头拆卸器。

实用新型内容

本实用新型主要是解决上述现有技术所存在的技术问题，提供胰岛素笔针头拆卸器。

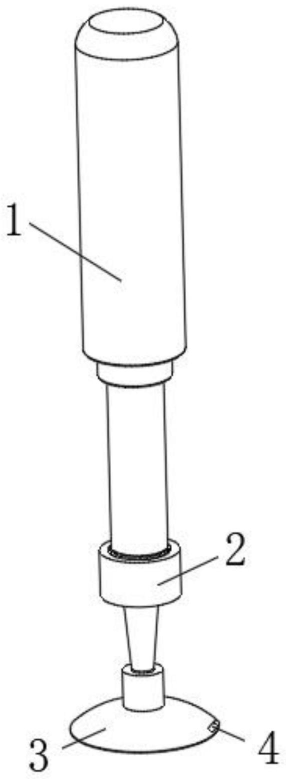

为了实现上述目的，本实用新型采用了如下技术方案，胰岛素笔针头拆卸器，包括注射笔主体和针帽，针帽的下侧设置有拆卸块，拆卸块为侧面开设有内径五点五毫米圆柱槽的塑料材质吸盘，拆卸块的圆柱高度为十二点五毫米且外径为十一毫米，在拆卸块的侧面固定安装有拉块。

作为优选，所述拆卸块的大吸盘直径为三点五厘米。

作为优选，所述拆卸块的圆柱内部等距开设有安装槽，安装槽为圆环槽，在安装槽的内部设置有变形圈，变形圈为弹性橡胶材质的圆环圈。

作为优选，所述拆卸块的内部开设有开槽，开槽为截面呈弧形的圆环槽，在开槽的内部设置有变形块，变形块为截面呈弧形的弹性塑料材质圆环块。

有益效果

本实用新型提供了胰岛素笔针头拆卸器。具备以下有益效果：

(1)、该胰岛素笔针头拆卸器，在使用时，在注射前将针帽卡入吸盘圆柱内顺时针旋转，将针帽留在拆卸块上，再注射后将针卡入拆卸块内的针帽逆时针旋转，一并将针帽取下，最后将用过的针连同针帽丢弃于锐器盒内，这样使得拆卸器结构组合简单且易生产，同时简便、省时、单手操作、与针头零接触完成全程拆卸及回收，避免了手指与针头接触出现刺伤的情况发生。

(2)、该胰岛素笔针头拆卸器，在使用时，针帽挤压在拆卸块内部同时变形圈受挤压产生变形力加强了对针帽的夹持作用，同步拆卸块吸合固定在平面时变形块随之变形，加强了拆卸块的吸合力，通过这样提高了该拆卸器的实用性。
