名称：无烟燃气灶

专利号：CN202210483398.3

专利人： 张国明

技术领域：

本发明涉及一种燃气灶具类，更具体的来说它涉及一种带有无烟功能的燃气灶。

背景技术：

燃气灶是每家每户都必须使用的灶具，目前市场上的燃气灶在使用时会产生大量的油烟和有害气体，虽然有抽油烟机来抽排，但还是不能将所产生的油烟和有害气体完全干净得排出室外，这些残留的油烟和有害气体不仅会污染我们的环境，而且还会危害身体的健康。

发明内容：

本发明克服了现有技术的不足，提供了一种不仅能保持现有功能，而且还能有效的防止油烟及有害气体泄露的无烟燃气灶。

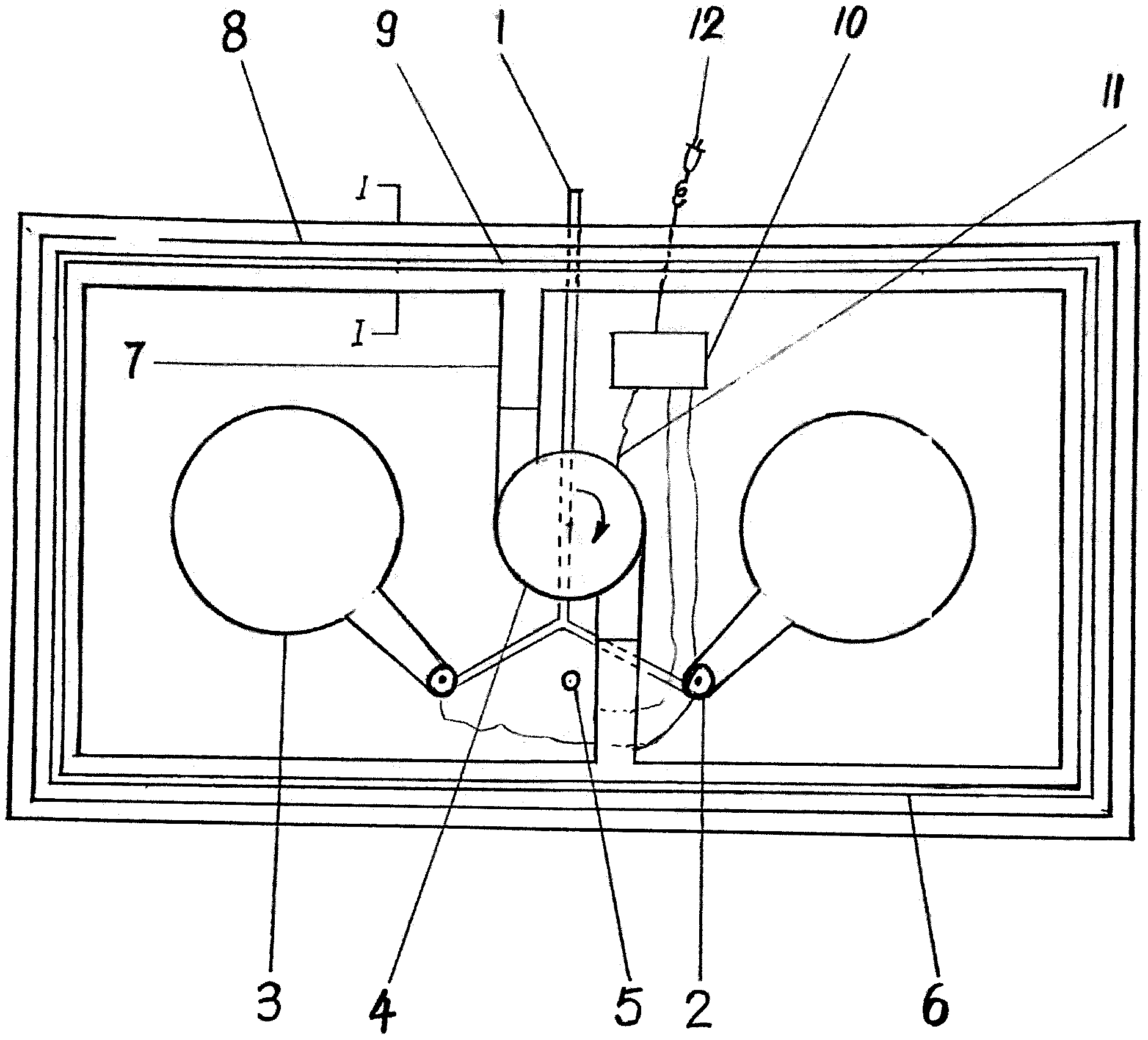

为了解决上述存在的问题，本发明采用了下述技术方案：在面板上，燃气管、点火开关、灶头、风机、风机开关、内风管、外风管、风口、面板管形槽、控制板、连接导线和电源线顺序连接；所述的燃气管与左右两个点火开关相连；所述的点火开关与左右两个灶头相连，通过按压和旋转点火开关点燃和控制灶头火焰的大小；所述的灶头与点火开关相连，所述的风机为调速离心风机，风机与外风管相连；所述的风机开关为多功能开关，用于开、关风机和调整风机的转速；所述的内风管由金属材料制成，内风管的一侧设有风口，安装在面板管形槽内，并且可以在面板管形槽中转动一定的角度用于调整出风口的方向；所述的外风管由金属材料制成，与风机和面板管形槽相连；所述的风口为内风管一侧的开口，风机产生的风由开口处送出，风的方向可以通过转动内风管在面板管形槽中相对位置进行调节；所述的面板管形槽安装在面板的底部上侧设有槽口，其内安装有内风管；所述的控制板为多功能电子线路板，通过连接导线与点火开关、风机、风机开关相连；所述的连接导线用于控制板与点火开关、风机、风机开关之间的连接；所述的电源线为控制板提供电源的导线。

由于采取上述方案，本发明提供的无烟燃气灶具有隔离防止油烟和有害气体泄漏的有益效果，避免了对环境的污染和对人的身体健康造成危害，结构简单、实用。
