名称：一种用于攀登的塔结构

专利人： 曾可努

专利号：201710772706.3

技术领域

本发明涉及塔结构；具体涉及一种用于攀登的塔结构。

背景技术

攀登运动在世界各地越来越流行，但是传统的人造攀岩墙，结构单一，且难以模拟自然山体的形状。另外，传统攀岩墙，造型不美观。

发明内容

本发明目的在于：为了解决上述背景技术中的现有技术存在的问题，提供一种能够模拟自然山体形态，形状、线路多样且造型美观的用于攀登的塔结构。

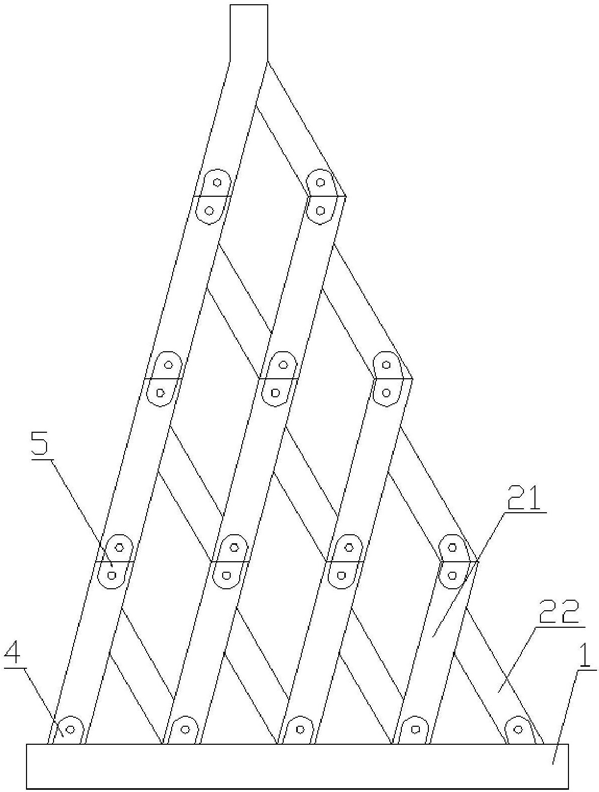

本发明解决其技术问题所采用的技术方案是：一种用于攀登的塔结构，包括地基，所述塔由若干排组成，每一排由若干人字形构件构成；

所述人字形构件包括长边部与短边部，每一排的第一层由N个人字形构件呈直线排列构成，人字形构件的长边部及短边部依次相接且底端均固定于地基上；

每一排有N层，每一层均由若干人字形构件呈直线排列构成，且人字形构件的长边部及短边部依次相接；上一层人字形构件数量比下一层人字形构件数量少一个，且上一层一个人字形构件的长边部及短边部的底端分别固定于下一层相邻两个人字形构件的长边部的顶端；

所述N为大于或等于2的自然数。

优选地：所述塔的第一排至最后一排层数依次减少，且相邻排层数相差为一层。

优选地：所述塔的第一排至最后一排层数先依次增加，当其中一排最顶层只有一个人字形构件后，层数再依次减少，且相邻排层数相差为一层。

优选地：长边部或者短边部二者中的一者底端设有榫槽，二者中另一者的底端设有与榫槽相匹配的榫头。

优选地：所述地基为混凝土地基，其上浇筑固定有若干固定槽，所述固定槽两侧设有相对的通孔；

所述长边部及短边部底端设有通孔，所述长边部或短边部的底端衔接于固定槽内，用螺栓穿过固定槽及人字形构件上的通孔，并用螺母拧紧固定。

优选地：所述长边部的顶端设有通孔；

还包括固定片，所述固定片两片为一组，每一片固定片上均设有上孔与下孔，一组固定片分别设于长边部的两侧，用螺栓穿过下孔及长边部顶部的通孔，并用螺母拧紧固定，用螺栓穿过上孔及置于该长边部顶端的上方的人字形构件底端的通孔，并用螺母拧紧固定。

优选地：相邻排之间对应的人字形构件之间均有螺栓连接固定。

与现有技术相比，本发明具有以下有益效果：

本塔搭建方便，结构简单合理，厚实稳固，外观峻美，攀登线路有三条，且每条线路各不相同，各有特点。

本塔的人字形构件蕴含中国文化，成塔外观峻美，不用做攀爬时，也可以作为可搭接的支承受力架，也可以为地标景观建筑等。
