专利号：202220541250.6

专利人： 赵泽忠

名称：多功能水上划板器材

技术领域

本实用新型属于造船技术领域，具体涉及一种多功能水上划板器材。

背景技术

世界上的各种船舶都是从独木舟、简易小船发展起来的。目前各种小船大部分用做体育比赛和娱乐器材，对提高人民的健康、精神生活水平起到了很大作用。

目前有较多类型的水上运动器材， 例如冲浪板、划板是一种很有刺激性的水上运动器材，但它们没有划水用的浆、没有储备浮力，在静水中无法行进。帆板也是一种很好的运动器材，但它的储备浮力很小，没有风不能跑，碰到突然扑来的大风、大浪，很容易“潜水”或翻船 。而皮划艇抗沉性较差，碰到大风大浪不是翻就是沉，而且皮划艇用的浆是一块固定的木板，不灵活，划水的角度很难达到最佳值；此外，橡皮艇很轻便，但线型较差，划水的浆也不灵活 ，速度慢，被暗礁、海蛎划破容易沉。

本申请在1986年申请了专利号为CN86102831.7 的专利，专利名称为一种水上运动器材，是仿照鸭子脚蹼制造的伞状划水工具，划水效率很高；但出水阻力较大，特别是结构复杂制造困难，容易损坏。

发明内容

本专利提供了一种多功能水上划板器材可以克服上述缺点；结构简单，制造容易，成本低，用途广。

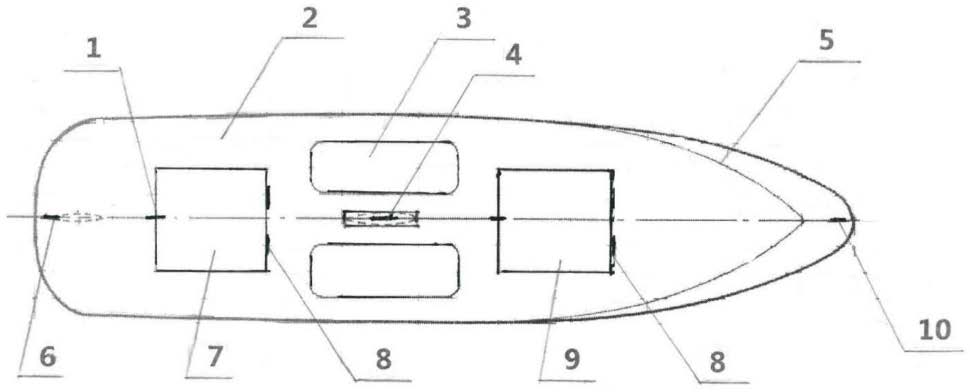

一种多功能水上划板器材，包括板体，其特征在于，所述板体中部设有两个脚窝，所述板体中部向下延伸设有一个活动的稳定板；所述板体前后设有水密舱，所述板体尾部和首部均装有不锈钢环；所述板体的板艏翘起、且与水面形成5～6度的冲角；所述板体主要参数及比值：最大长度3.34米，水线长3.2米，水线宽0.58米，型深0.15米，吃水0.09米，排水量90公斤，冲角5~6度；长宽比=5.6，宽与吃水比=6.3 ，型深与吃水比=1.67，方形系数=0.55。

其中长宽比可以用字母表示为L/B，宽与吃水比可以用字母表示为B/T，型深与吃水比可以用字母表示为H/T，方形系数可以用字母表示为δ。

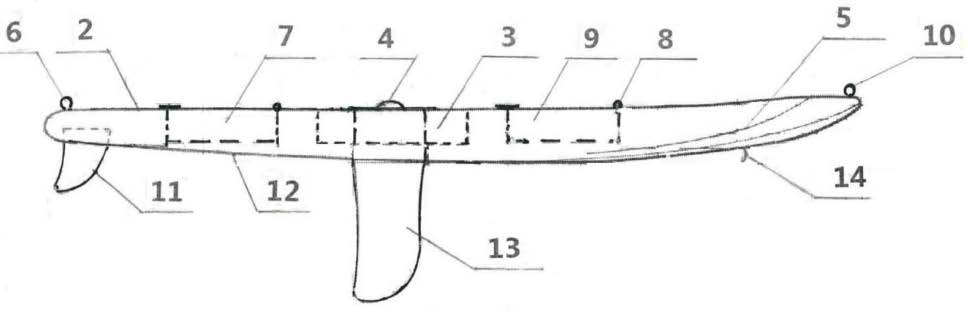

一种多功能水上划板器材，包括板体，所述板体最大长度3.34米，水线长3.2米，水线宽0.58米，型深0.15米，排水量90公斤。所述板体参考滑行艇、潜艇的线型，阻力小，所述板体的板艏翘起、且与水面形成5～6度的冲角，碰到波浪可产生升力，使板体破浪前进；板体的外壳用玻璃钢或塑料制成，有较大的储备浮力，不沉性很好，即是板体断裂，仍可栽着使用者自救或等待救援。板体自重8.5公斤，人扛着、抱着就可到水里使用；板体中部有一个活动的稳定板，坐着划、站着划，在深水和风浪中划行也不会侧翻。

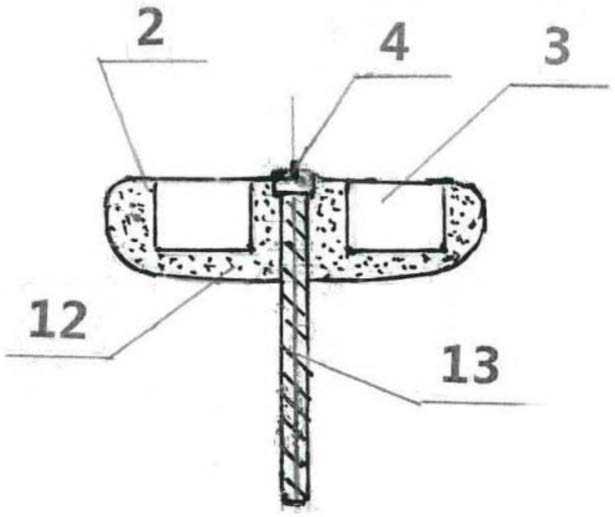

所述板体中部设有一个活动的稳定板，长0.35米，宽0.2米（不包括板体内部）。划板在浅水荷塘、稻田中使用，要把稳定板拔掉或调短，可进行菜莲子、送稻苗、喷农药等作业；板体前后设有水密舱，可存放食品、饮用水、钓鱼钩、鱼饵，能长时间在水中作业，可给小岛渔民送快递、在海洋牧场巡逻、在江河湖及海边检查污染情况等；由于划板器材自重轻、无污染、无噪声、目标小、不沉性好、抗风浪；还可做大中舰船的救生筏及海水浴场的救生艇用。板体尾部首部均装有不锈钢环，尾环可拖鱼网、钓鱼线，首环可用来栓、锁划板；本专利还有两个重要用途，就是运动比赛锻练身体、做水上游乐的出租用具。

所述多功能水上划板器材还包括划水用的浆杆，可根据需要伸缩，用竹竿、不锈钢管或碳素纤维管制成，两头密封；桨叶用不锈钢板或碳素纤维板做骨架加橡皮制成，再用活页把浆杆、桨叶连接起来，用定位销确定桨叶划水的角度，以获取划板最大的前进动力。

本实用新型的多功能水上划板器材，人站在板体上，脚放到脚窝里，两手握住浆杆，像滑雪运动员一样划动，眼睛视线与板体前进的方向一致，视野宽阔，灵活性好，用途广泛制造简单，造价低市场很大，经济效益高。
