名称：一种酒糟保鲜储存罐

专利人： 常建红

专利号：202321623394.7

技术领域

本实用新型涉及饲料制备技术领域，具体涉及一种酒糟保鲜储存罐。

背景技术

伴随着生活质量的提升，酒类产品的每年的需求也越来越大，以至于白酒等酒类产品年产量很大，酒类生产的副产物酒糟超过油类产量的两倍。酒类发酵主要是对原料中的淀粉转化，对原料中的蛋白质成分转化利用较少，因此基本保存在酒糟中。

由于发酵的浓缩作用，酒糟的蛋白质含量与原料相比，可以提高一倍或以上。除蛋白质含量较高外，酒糟蛋白质的氨基酸组成比较平衡，酒糟中矿物质含量也很丰富，其中钙，铁等主要微量元素含量比较高；此外，还含有多种维生素，以及菌体自溶产生的各种生物活性物质等，因此在养殖饲料中需求广泛。

但酒糟也存在明显的应用上的障碍：鲜酒糟水分大，酸度高，易腐烂变质，不易保管和运输，尤其当酒糟发酵会使周围温度上升至60℃，更易加速变质，因此大量的白酒糟任意堆放严重污染环境。

综上所述，目前需要设计一种可靠实用、能够有效降温、便于储存、输送的酒糟保鲜储存设备。

实用新型内容

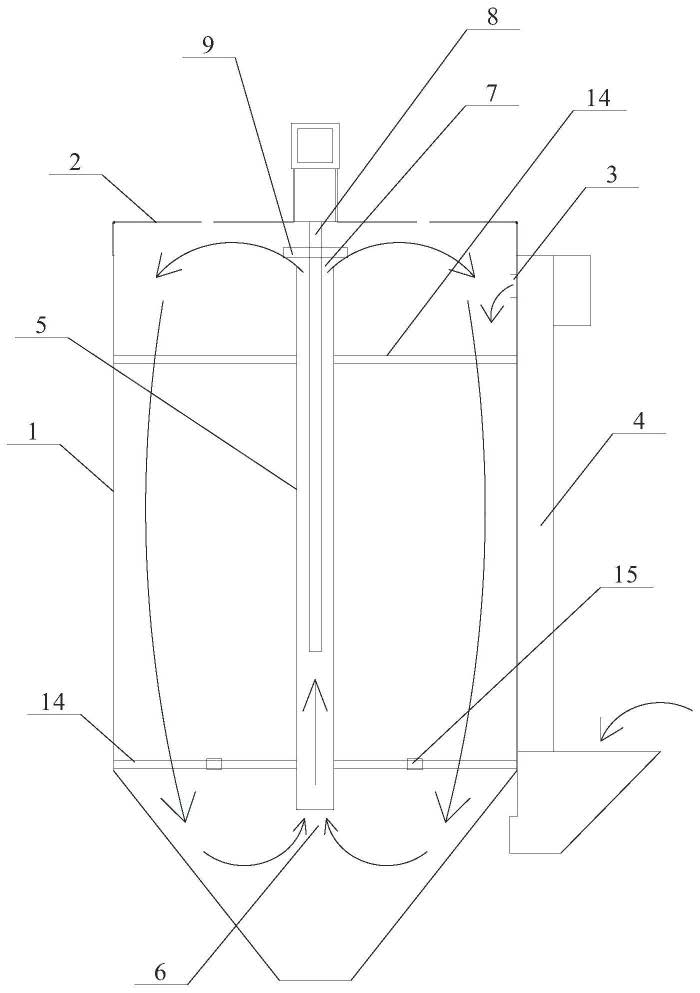

为了解决上述技术问题，本实用新型所采用的技术方案是提供一种酒糟保鲜储存罐，包括圆柱形的罐体和圆形的罐盖，所述罐体的底部为圆锥形并一体开设有出口，所述罐体的内侧壁上部开设有进料口，所述进料口连通进料螺旋输送机的输出口，所述进料螺旋输送机固定在所述罐体的外侧壁上，沿所述罐体的内部中轴线位置固定设有搅拌螺旋输送机，所述搅拌螺旋输送机竖直布置，所述搅拌螺旋输送机的底部为吸入口，所述搅拌螺旋输送机的顶部为抛料口，所述搅拌螺旋输送机的电机轴向上穿出于所述罐盖并与设置于所述罐盖上的第一电机相连，所述电机轴在所述抛料口的上方固定设有抛洒拨片，所述罐体内的上部为物料冷却空间，所述罐体的底部的出口连通出料螺旋输送机的输入口。

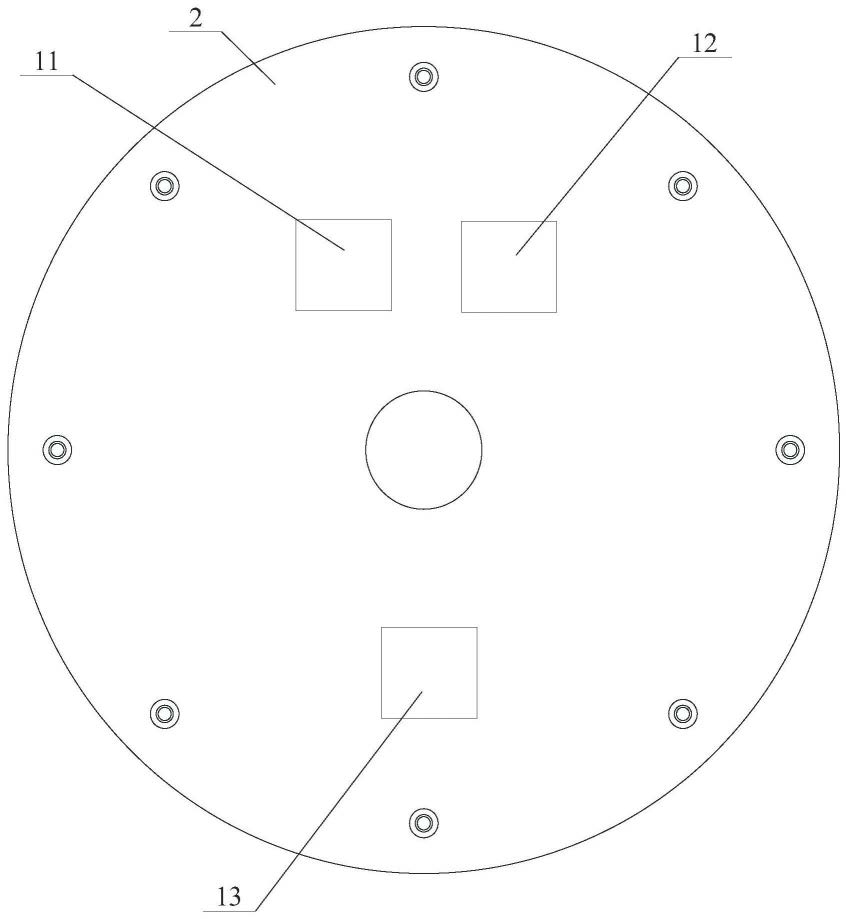

在上述方案中，所述罐盖分别开设有自然风注风口、冷风注风口和出风口，所述罐盖的上侧分别固定有鼓风机和制冷压缩机，所述鼓风机的出口与所述自然风注风口连通，所述制冷压缩机的出口与所述冷风注风口连通。

在上述方案中，所述搅拌螺旋输送机通过连接管固定连接在罐体的内侧壁上，所述连接管为铁管。

在上述方案中，所述连接管沿竖直方向设置有上下两组。

在上述方案中，设置于所述罐体下部空间的所述连接管上固定安装有温控探头，所述温控探头连接外设的温控系统，所述温控系统与所述第一电机连接。

在上述方案中，所述进料螺旋输送机上设有第二电机，所述出料螺旋输送机上设有第三电机。

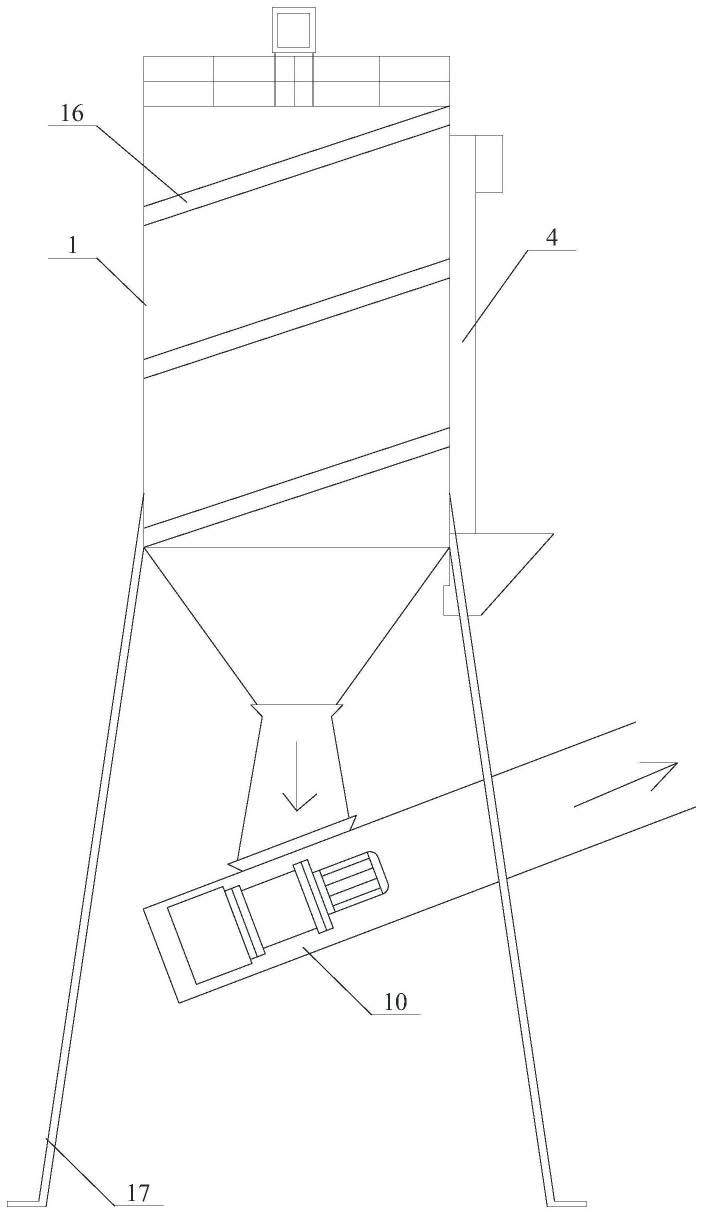

在上述方案中，所述罐体的外围设有盘旋楼梯，所述盘旋楼梯自地面延伸至所述罐盖顶部。

在上述方案中，所述罐体的底部固定设有六根支柱，所述支柱环绕所述罐体均匀间隔分布。

在上述方案中，所述罐体外设有保温层。

本实用新型，涉及结构稳固可靠，罐内将物料进行抛撒形成循环对流，有效降温储存饲料，大大提高了饲料的保质周期，节约了成本，便于储存运输。
