名称:一种封闭式吸脂脂肪纯化装置
专利号: 202322222471.4
专利人:谢双灵
技术领域
本实用新型涉及医疗美容技术领域,具体涉及一种封闭式吸脂脂肪纯化装置。
背景技术
医疗美容是指运用药物、手术、医疗器械以及其他具有创伤性或者不可逆性的医学技术方法对人的容貌和人体各部位形态进行的修复与再塑的美容方式。吸脂是医疗美容行业一种常规的美容方式。
一般在吸脂塑形时,可以用玻尿酸,胶原蛋白,假体,自体脂肪等以改善局部的凹陷或不平等,其中,自体脂肪填充是最安全最自然最逼真的方法。但是,目前对于自体脂肪用量较大时的脂肪纯化方法复杂又有污染的风险。因此,本领域技术人员提供了一种封闭式吸脂脂肪纯化装置,以解决上述背景技术中提出的问题。
实用新型内容

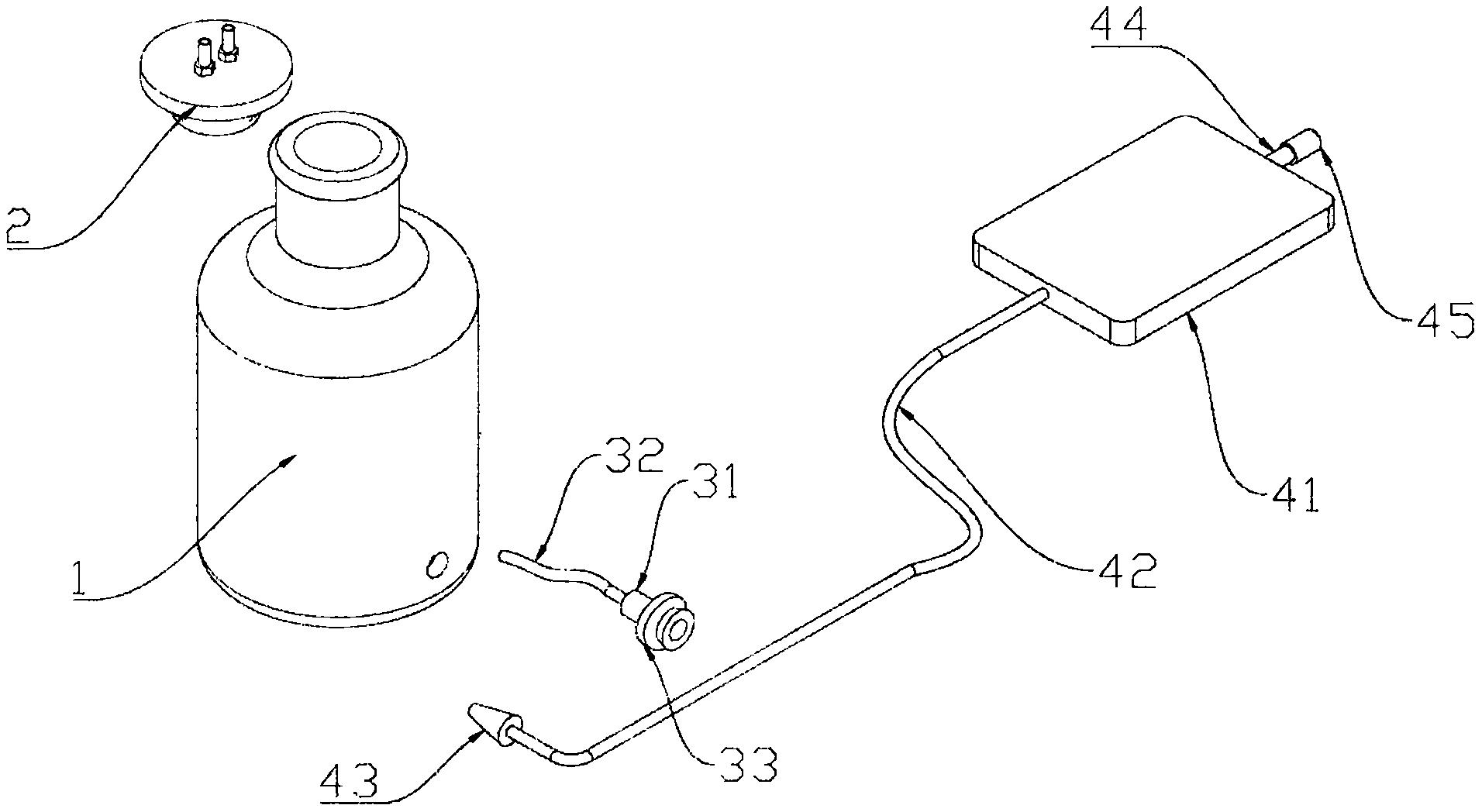

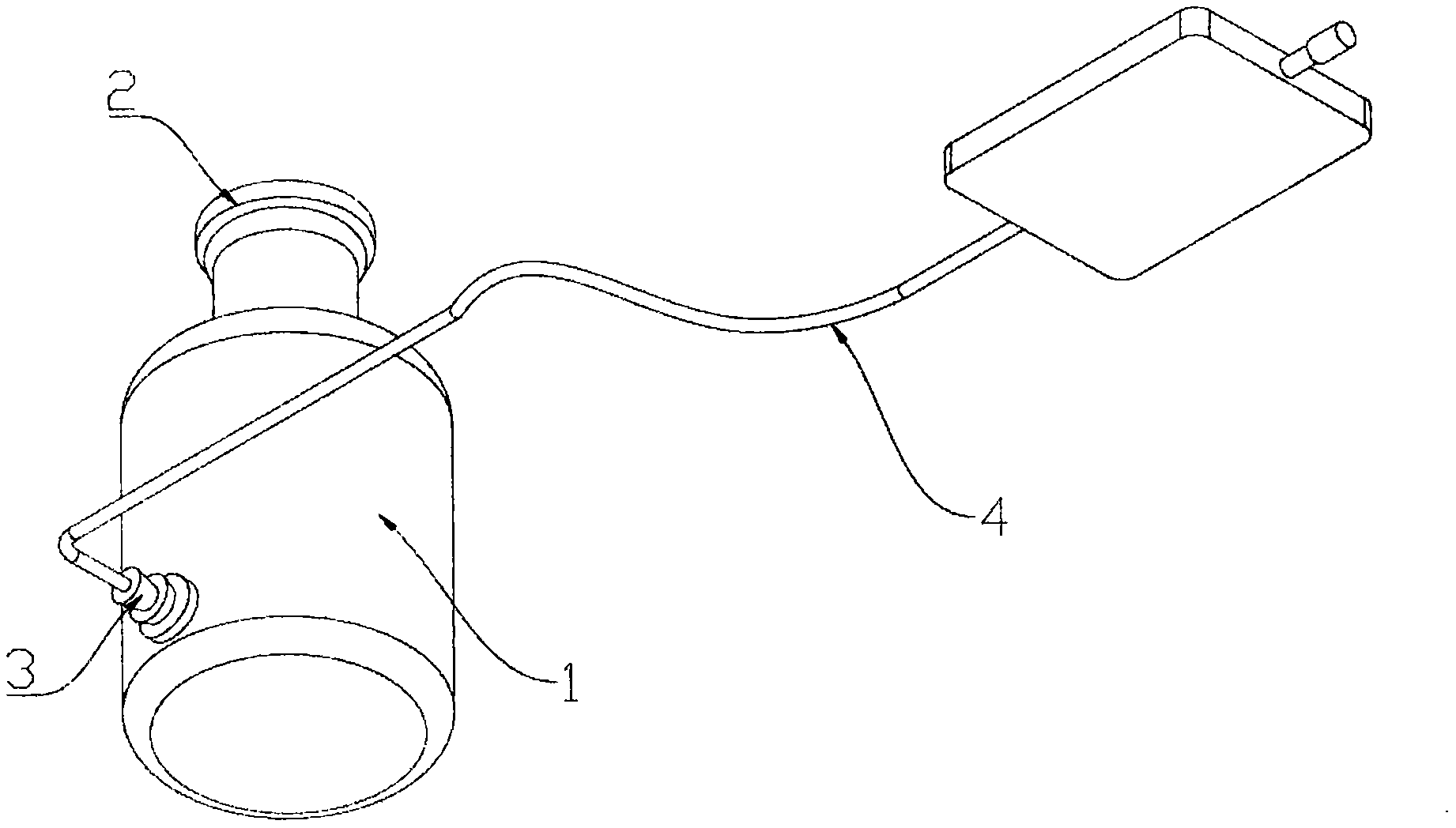

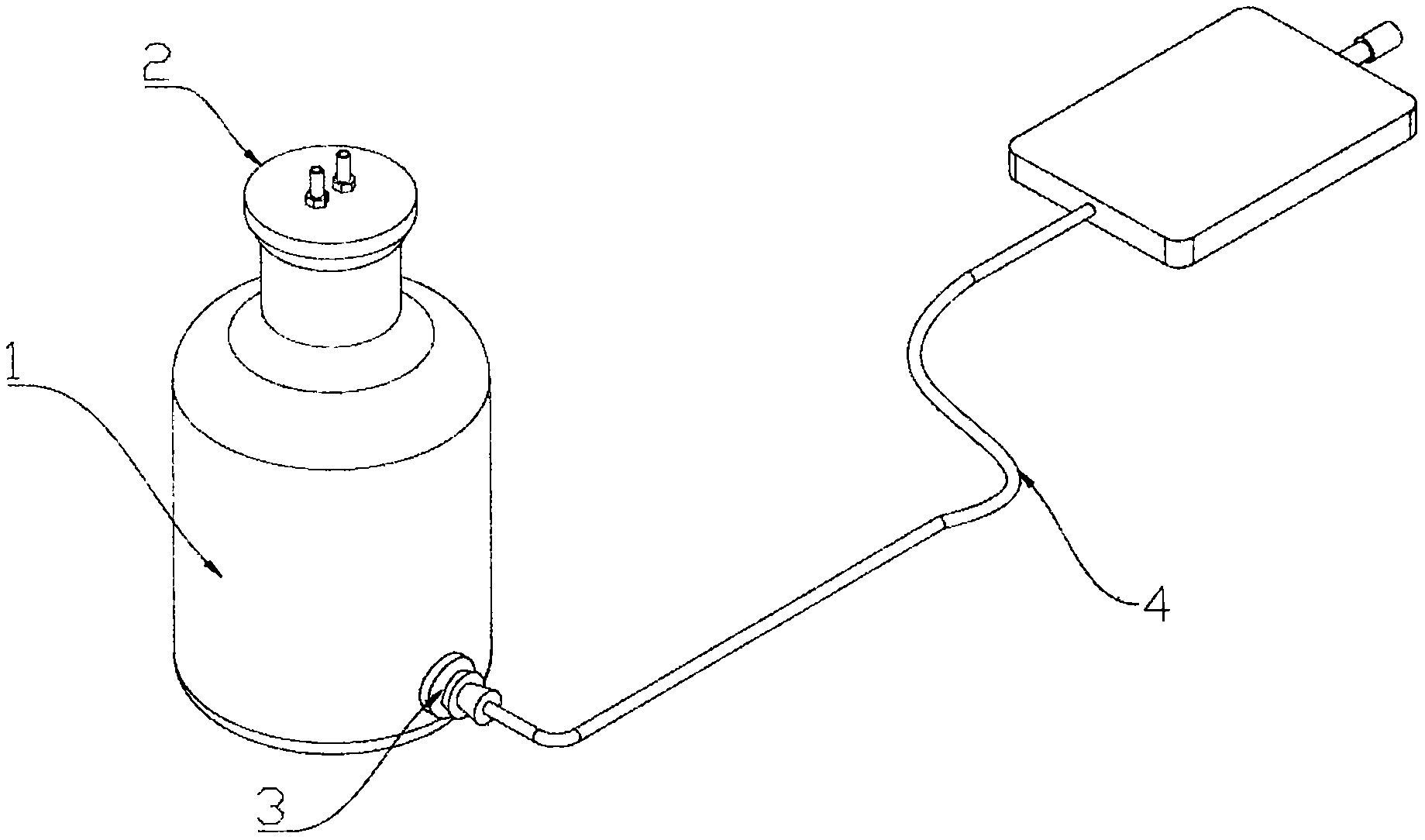

为解决上述技术问题,本实用新型提供一种封闭式吸脂脂肪纯化装置,包括储脂瓶,储脂瓶的顶部瓶口处安装用于密封的瓶盖,瓶盖与外部抽脂结构连接;
储脂瓶的下部瓶身侧壁上安装有用于分离水的抽水机构;
抽水机构的出口处连接储水机构。
优选的:所述储脂瓶的瓶身透明,采用硅硼玻璃制成,其表面设有刻度。

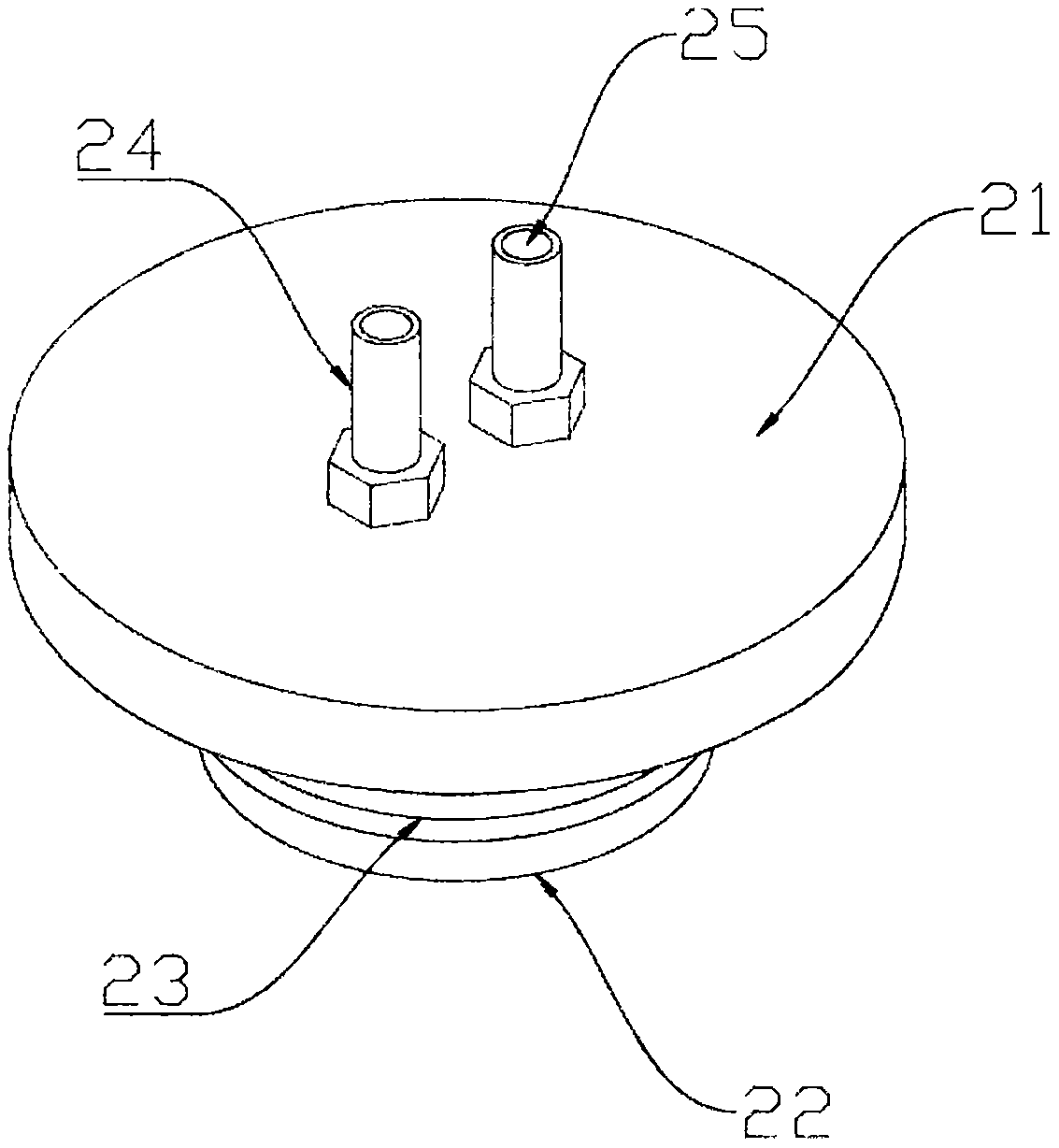

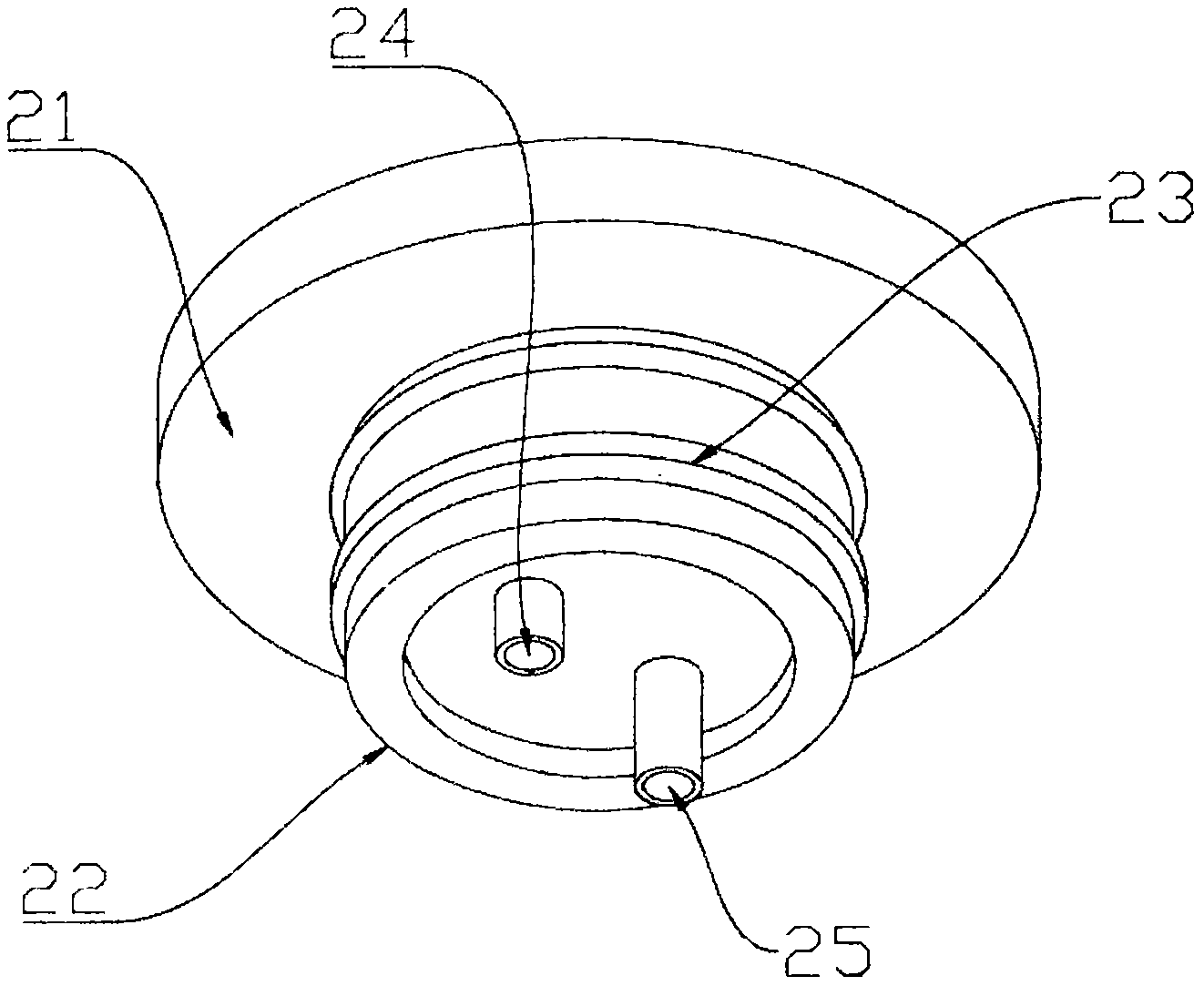

优选的:所述瓶盖采用硅胶材质,其包括盖板,盖板的底部设有密封柱,密封柱伸入到储脂瓶的瓶口内部。
优选的:所述密封柱上还套设有多个密封圈,密封圈采用橡胶圈。
优选的:所述盖板上左右两侧分别设有出口连接管和入口连接管,出口连接管和入口连接管的底部延伸出密封柱并位于储脂瓶内,入口连接管与抽取结构连接。
优选的:所述出口连接管和入口连接管均采用不锈钢材质制成。
优选的:所述抽水机构包括卡扣,卡扣采用硅胶制成,其安装在储脂瓶的瓶身侧壁上的开孔处。
优选的:所述卡扣的一端位于储脂瓶内并设有抽水管,另一端位于储脂瓶的外部与储水机构连接,卡扣与储脂瓶瓶身的连接处还设有密封片。
优选的:所述储水机构包括储液袋,储液袋的顶端设有引流管,引流管的进口处安装堵头,堵头采用硅胶制成,堵头插接在卡扣内。
优选的:所述储液袋底部设置排水管,排水管上安装密封盖。
本实用新型的技术效果和优点:
本实用新型中通过储脂瓶、与外部抽脂结构连接的瓶盖、以及实现脂肪与水分离纯化的抽水机构、储水机构的配合作用,能得到大量的自体脂肪,且对其纯化分离,同时,其一体式、封闭式的操作方式不仅操作方法简单、省力,同时也避免了污染,安全性好。
![1e892eb3a28bc36bd567b103356812b 1e892eb3a28bc36bd567b103356812b](/./Uploads/image/20240628/667e6c9c6315a.png)
![5aec8f7b27a37c893157af371d86516 5aec8f7b27a37c893157af371d86516](/./Uploads/image/20240628/667e6c9c786ee.png)
![9560e0440d73408fe530d64a2fdbfb9 9560e0440d73408fe530d64a2fdbfb9](/./Uploads/image/20240628/667e6c9c8d42a.png)
![a97d7d4d38d088db1aaa07dff93c58d a97d7d4d38d088db1aaa07dff93c58d](/./Uploads/image/20240628/667e6c9c79cbe.png)
![af7f603868b4b4b826e166dbd622d1e af7f603868b4b4b826e166dbd622d1e](/./Uploads/image/20240628/667e6c9c8fded.png)
